Testlauf in 100 m Tiefe 09.11.2016, 12:46 Uhr

Betonkugel als Stromspeicher wird im Bodensee versenkt

Der Bodensee wird zum Energiespeicher: Heute wird eine Betonkugel in 100 m Tiefe vor Überlingen abgesetzt. Ein vierwöchiger Testlauf soll zeigen, ob die Hohlkugel als Speicherkraftwerk für Offshore-Strom taugt. Das Potenzial für diese neue Art der Zwischenspeicherung von überschüssigem Strom ist riesig.

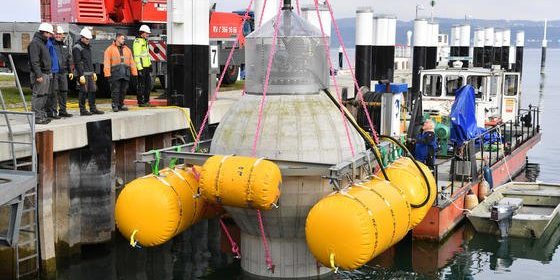

Dieser Kugelpumpspeicher wird heute auf dem Grund des Bodensees verankert. Die Kugel wird nun vier Wochen getestet und erzeugt Strom, wenn das Wasser in die Kugel strömt.

Foto: Felix Kästle/dpa

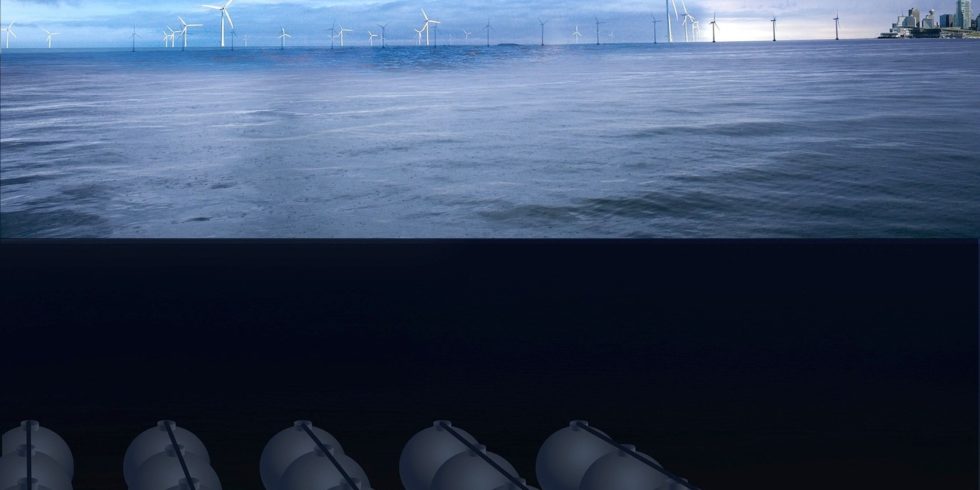

Um als Speicherkraftwerk für einen Windpark zu dienen, stellen sich die Forscher ein Feld mit bis zu 200 Kugelspeichern in Meerestiefen zwischen 600 und 800 m vor. Jede dieser Kugeln hat einen Durchmesser von 30 m.

Foto: Fraunhofer IWES

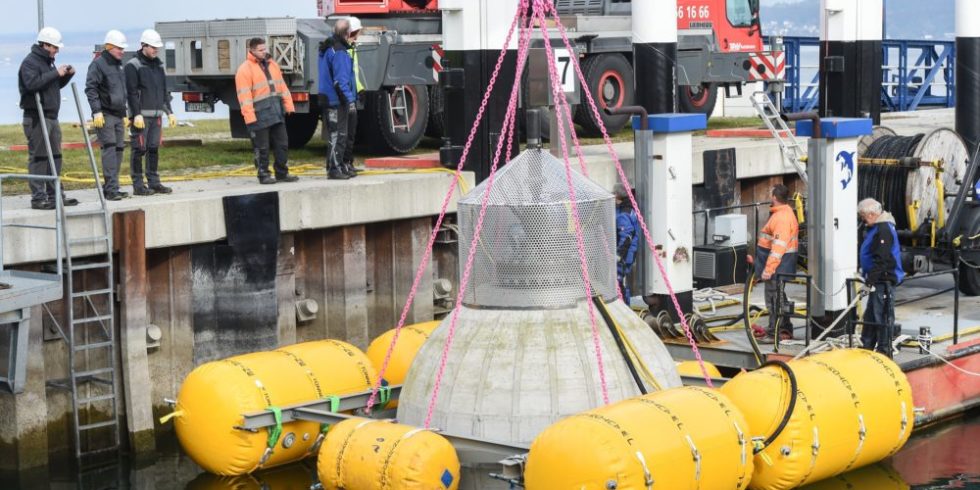

Größere Exemplare dieser Betonkugel sollen künftig als Energiespeicher im offenen Meer eingesetzt werden. In der Nähe von Offshore-Windparks könnten Felder mit bis zu 200 Kugeln große Mengen Strom zwischenspeichern.

Foto: Felix Kästle/dpa

Wirkungsprinzip der Betonkugeln als Pumpspeicherkraftwerke: Links im Bild wird leer gepumpt, rechts Strom erzeugt.

Foto: Fraunhofer IWES

In der Nähe von Überlingen wird dieser Kugelpumpspeicher in einer Tiefe von 100 m verankert, um Strom zu speichern.

Foto: Felix Kästle/dpa

Top Stellenangebote

Zur Jobbörse
Hamburger Hochbahn AG-Firmenlogo
Planungsingenieur Kommunikationsanlagen (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
Hamburger Hochbahn AG-Firmenlogo
Senior Projektingenieur Infrastruktur (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
Energieversorgung Halle Netz GmbH-Firmenlogo
Fachingenieur Niederspannung und Einspeiser (m/w/d) Energieversorgung Halle Netz GmbH
Halle (Saale) Zum Job
GEBHARDT Fördertechnik GmbH-Firmenlogo
Produktmanager (m/w/d) GEBHARDT Fördertechnik GmbH
Sinsheim Zum Job
SOCITEC über STRATEGY & ACTION International GmbH-Firmenlogo
Vertriebsingenieur im Außendienst (m/w/d) Schock-, Vibrations- und Schwingungstechnik SOCITEC über STRATEGY & ACTION International GmbH
deutschlandweit (Home-Office) Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektkoordinator*in (m/w/d) Ladeinfrastruktur THOST Projektmanagement GmbH
Freiburg im Breisgau, Karlsruhe, Mannheim, München, Stuttgart Zum Job
Die Autobahn GmbH des Bundes Nordbayern Nürnberg-Firmenlogo
Bauingenieur (w/m/d) für die Projektleitung von Brücken und Ingenieurbauwerke Die Autobahn GmbH des Bundes Nordbayern Nürnberg
Nürnberg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement Bereich verfahrenstechnischer Anlagenbau (Chemie und Pharma) THOST Projektmanagement GmbH
Nürnberg, Dresden, Bremen, Hannover, Kiel, Berlin, Leipzig, Hamburg Zum Job
Die Autobahn GmbH des Bundes Nordbayern Nürnberg-Firmenlogo
Ingenieur (w/m/d) für Geoinformatik Die Autobahn GmbH des Bundes Nordbayern Nürnberg
Nürnberg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in / Architekt*in / Bauleiter*in (m/w/d) für Bauprojekte der Bereiche Infrastruktur (Flughäfen, Kabeltiefbau, Bahn) THOST Projektmanagement GmbH
Dresden, Berlin, Leipzig Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Entwicklungsingenieur / Techniker für elektrische Komponenten in der Vorentwicklung (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Renningen Zum Job
Linde Material Handling-Firmenlogo
Ingenieur als Abteilungsleiter Mastentwicklung (m/w/d) Linde Material Handling
Aschaffenburg Zum Job
Solarnative GmbH-Firmenlogo
Qualitätsingenieur Felddatenauswertung (m/w/d) Solarnative GmbH
Lohfelden Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) für Bau- und Immobilienprojekte THOST Projektmanagement GmbH
Köln, Frankfurt am Main Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Projektmanager*in (m/w/d) Bau- / Immobilienprojekte THOST Projektmanagement GmbH
Köln, Dortmund, Essen Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Energieberater*in (m/w/d) THOST Projektmanagement GmbH
LKE Gesellschaft für Logistik- und Kommunikationsequipment mbH-Firmenlogo
Konstrukteur (m/w/d) LKE Gesellschaft für Logistik- und Kommunikationsequipment mbH
Großenhain Zum Job
Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH-Firmenlogo
Projektleiter:in Modernisierung Schienenfahrzeuge CBTC (d/m/w) Stadtwerke Verkehrsgesellschaft Frankfurt am Main mbH
Frankfurt am Main Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur / Architekt (w/m/d) für die Projektleitung von Lärmschutzbauwerken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Korsch AG-Firmenlogo
Abteilungsleiter Konstruktion Mechanik / Head of Mechanical Design (m/w/d) Korsch AG

Bisher lief alles nach Plan. Die Betonkugel mit einem Durchmesser von 3 m wurde gestern im Fährhafen von Konstanz in den Bodensee gebracht und soll heute etwa 200 m vor dem Ufer in Überlingen in 100 m Tiefe abgelassen werden. Für die nächsten vier Wochen muss die Hohlkugel den Praxistest bestehen. Mit dem Modell im Maßstab 1:10 wird erprobt, ob solche Betonkugeln für die Zwischenspeicherung von Strom aus Offshore-Windparks tatsächlich funktionieren.

Das Ziel wären Windparks mit 80 bis 200 Kugelspeichern in direkter Nähe zu einem Offshore-Windpark. Wenn die Windräder mehr Strom produzieren als gebraucht wird, können die vollen Kugeln mit der überschüssigen Energie leer gepumpt werden. Herrscht dagegen Flaute, produzieren die Kugelspeicher per Knopfdruck sofort Strom.

Kugel ist ein Pumpspeicherkraftwerk

Das Prinzip des neuartigen Meerespumpspeichers ist einfach. In der hohlen Betonkugel befindet sich auf der Oberseite eine Öffnung mit einer Pumpturbine. Öffnet man ein Ventil an der Kugel, strömt Wasser in die Kugel und treibt die Turbine an, die Strom erzeugt. Das entspricht dem Entladen des Speichers. Beim Laden des Speichers wird Wasser mit überschüssigem Windstrom aus der Kugel, gegen den Druck der Wassersäule aus der Kugel herausgepumpt. Die Speicherkapazität steigt bei gleichem Volumen linear mit der Wassertiefe an.

Das Prinzip geht auf die beiden Physik-Professoren Horst Schmidt-Böcking und Gerhard Luther der Universitäten Frankfurt und Saarbrücken zurück. Fünf Jahre hat es gedauert, bis die Erfindung zur Anwendungsreife gebracht werden konnte. Das auf Energiesystemtechnik spezialisierte Fraunhofer-Institut IWES in Kassel hat dies im Projekt Stensea (Stored Energy in the Sea), das vom Bundeswirtschaftsministerium gefördert wurde, erreicht. Die Betonkugel selbst wurde vom Unternehmen Hochtief Engineering in Frankfurt hergestellt.

Später liegt Kugelspeicher in 600 bis 800 m Tiefe

„Auf Basis der Vorstudie haben wir eine detaillierte Systemanalyse mit Konstruktion, Bau- und Logistikkonzept des Druckbehälters durchgeführt“, so Projektleiter Matthias Puchta vom Fraunhofer IWES. Man habe eine Pump-Turbinen-Einheit entwickelt, die Einbindung in das Stromnetz untersucht und Wirtschaftlichkeitsberechnungen durchgeführt. Im vierwöchigen Modellversuch im Bodensee sollen nun Detailfragen zur Konstruktion, Betriebsführung und Regelung überprüft werden.

Danach werden geeignete Standorte für ein Demonstrationsobjekt in Europa genauer untersucht. Die Kugel im späteren Echtbetrieb würde dann einen Durchmesser von 30 m haben. Sicher ist, dass das Konzept erst ab Wassertiefen von etwa 600 bis 800 m im Meer wirtschaftlich anwendbar sein wird.

Die Speicherkapazität steigt bei gleichem Volumen linear mit der Wassertiefe und beträgt für eine 30-Meter-Kugel bei 700 m ungefähr 20 MWh. Potenzial für die Anwendung der neuen Speichersysteme sehen die Fraunhofer-Forscher beispielsweise vor Norwegen und Spanien, aber auch vor den Küsten der USA und Japan.

Geringe ökologische Auswirkungen der Stromspeicher

Mögliche Auswirkungen auf die Unterwasserwelt haben die Physiker und Ingenieure des Fraunhofer-Instituts ebenfalls bedacht. Die ökologischen Risiken durch die eingesetzten Materialien der Betonkugel, die überwiegend aus Stahl und Beton besteht, seien gering und würden entsprechend ausgewählt, sagt Matthias Puchta. „Wir haben eine Pumpturbine ausgewählt, die auch zur Förderung von Trinkwasser eingesetzt wird. Das Einsaugen von Tieren wird durch die Sicherstellung einer geringen Strömungsgeschwindigkeit am Wassereintritt und durch ein entsprechend sehr feinmaschiges Gitter verhindert. Für einen möglichen Versuch im Meer gilt ähnliches, nur in einem größeren Maßstab.“

Ganz andere Konzepte zur Speicherung von Energie aus Windparks verfolgt der Netzbetreiber Tennet. Er will eine Energie-Insel vor der belgischen Küste bauen, die als Pumpspeicherkraftwerk dienen soll.
