LEDs und Solarzellen vereint 04.10.2025, 10:16 Uhr

Ein Halbleiter für alles: Strom und Licht aus einem Material

Neuer Halbleiter aus Japan vereint LED- und Solar-Technik. Forschende zeigen, wie ein Material Licht erzeugt und zugleich Strom liefert.

LED und Solarzellen

Strom und Licht aus einem Material? Japanische Forschende machen es möglich.

Foto: Smarterpix / Fotofabrika

Stellen Sie sich ein Material vor, das zwei Jobs gleichzeitig übernimmt: Es kann helles, farbiges Licht erzeugen und Sonnenstrahlen in Strom verwandeln. Genau daran tüfteln Forschende am Institut für Science Tokyo – und sie haben tatsächlich einen Halbleiter gefunden, der beides kann. Ein echter Brückenbauer zwischen LED-Technik und Solarzellen.

Der Name klingt zwar wie ein Zungenbrecher – (Zn,Mg)Sc₂S₄ –, doch die Geschichte dahinter ist alles andere als trocken.

Warum LEDs und Solarzellen bisher getrennte Wege gehen

LEDs und Solarzellen funktionieren beide mit sogenannten pn-Übergängen. Das sind Grenzflächen, an denen ein Bereich mit Elektronenüberschuss (n-Typ) auf einen Bereich mit Elektronenmangel (p-Typ) trifft. Je nachdem, wie die Elektronen und „Löcher“ miteinander interagieren, entsteht entweder Licht oder elektrischer Strom.

Top Stellenangebote

Zur Jobbörse
ista SE-Firmenlogo
Projektingenieur - Technische Gebäudeausrüstung und Energiedienstleistungen (m/w/d) ista SE
Hamburg, Berlin, Düsseldorf, Köln, München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (m/w/d) Straßenplanung und Entwurf Die Autobahn GmbH des Bundes
Dillenburg Zum Job
über Tröger & Cie. Aktiengesellschaft-Firmenlogo
Zweigniederlassungsleiter Großprojekte West (m/w/d) über Tröger & Cie. Aktiengesellschaft
Nordrhein-Westfalen Zum Job
über Kienbaum Consultants International GmbH-Firmenlogo
Leitung (m|w|d) Hoch- und Ingenieurbau über Kienbaum Consultants International GmbH
Baden-Württemberg Zum Job
intecplan integrierte technische Planung GmbH-Firmenlogo
Projektleiter:in (m/w/d) TGA intecplan integrierte technische Planung GmbH
Düsseldorf Zum Job
BG ETEM-Firmenlogo
Dozent/in (m/w/d) in der Bildungsstätte Dresden BG ETEM
Dresden Zum Job
BRAMM Bau GmbH-Firmenlogo
Bauingenieur - Tiefbau & Rohrvortrieb (m/w/d) BRAMM Bau GmbH
Vaihingen an der Enz Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Architekt / Bauingenieur im Facility Management (w/m/d) DFS Deutsche Flugsicherung GmbH
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
EMS-CHEMIE (Deutschland) GmbH-Firmenlogo
Produktionsleiter Kunststoffherstellung LFT (m/w/d) EMS-CHEMIE (Deutschland) GmbH
Groß-Umstadt Zum Job
GVE Grundstücksverwaltung Stadt Essen GmbH-Firmenlogo
Projektleiter (m/w/d) Städtische Hochbauprojekte GVE Grundstücksverwaltung Stadt Essen GmbH
TenneT-Firmenlogo
Network Engineer Kommunikationsnetze (m/w/d) TenneT
Allbau Managementgesellschaft mbH-Firmenlogo
Projektleiter Wohnungsbau (m/w/d) für Neubau und Modernisierung auf Bauherrenseite Allbau Managementgesellschaft mbH
Orano GmbH-Firmenlogo
Strahlenschutzingenieur / Strahlenschutztechniker (m/w/d) Orano GmbH
Nürnberg Zum Job
UPM - The Biofore Company-Firmenlogo
Production Engineer (m/f/d) UPM - The Biofore Company
Universität Bayreuth-Firmenlogo
Bauingenieur / Bautechniker (m/w/d) Schwerpunkt Hochbau Universität Bayreuth
Bayreuth Zum Job
KLEBL GmbH-Firmenlogo
Arbeitsvorbereiter / Stationärer Projektleiter (m/w/d) für Auftragsabwicklung und Produktionssteuerung im Bereich Fertigteilbau KLEBL GmbH
Gönnern Zum Job
Stadtwerke Essen AG-Firmenlogo
Betriebsingenieur/in (gn) für Technisches Sicherheitsmanagement und Sonderprojekte Stadtwerke Essen AG
OCS Optical Control Systems GmbH-Firmenlogo
Applikationsingenieur (m/w/d) für Automatisierungssysteme OCS Optical Control Systems GmbH
OCS Optical Control Systems GmbH-Firmenlogo
Entwicklungsingenieure (m/w/d) für die Bildverarbeitung & Softwareentwicklung OCS Optical Control Systems GmbH

Das Problem: Die Materialien, die sich für LEDs eignen, sind oft schlechte Solarzellen – und umgekehrt. Silizium etwa fängt Sonnenlicht hervorragend ein, leuchtet aber kaum. Galliumarsenid wiederum strahlt stark, ist aber teuer und weniger geeignet für großflächige Photovoltaik. Genau hier setzt die Forschung in Tokio an.

Was bedeutet n-Typ und p-Typ?

  • n-Typ-Halbleiter: „n“ steht für negativ. Hier gibt es einen Überschuss an Elektronen. Diese frei beweglichen Elektronen transportieren den Strom.
  • p-Typ-Halbleiter: „p“ steht für positiv. Hier fehlen Elektronen – es entstehen sogenannte „Löcher“, die sich wie positiv geladene Teilchen verhalten und ebenfalls Strom leiten.

Treffen beide Bereiche aufeinander, entsteht ein pn-Übergang. Er ist das Herzstück von LEDs, Solarzellen und vielen anderen Bauelementen.

Ein Halbleiter mit doppeltem Talent

Das Team um Hidenori Hiramatsu, Kota Hanzawa und Hideo Hosono hat nun ein Material entdeckt, das beides kann. Es gehört zur Familie der Spinell-Sulfide – bekannt für ihre spezielle Kristallstruktur, die außergewöhnliche elektronische Eigenschaften möglich macht.

Unbehandelt leuchtet der Stoff orange. Tauscht man Zink gegen Magnesium, verschiebt sich die Farbe – über Grün bis hin zu Blau. Genau dieser Bereich, das „Green Gap“, war für LEDs bisher ein Schwachpunkt. „Unser Halbleitermaterial eignet sich sowohl für die grüne Lichtemission als auch für photovoltaische Anwendungen“, sagt Hiramatsu.

Chemie als Feintuning

Was die Forschenden besonders fasziniert: Mit kleinen Änderungen in der Zusammensetzung lässt sich das Material flexibel einstellen. Ein wenig weniger Zink – schon leitet es wie ein p-Typ. Ein bisschen Titan hinzu – schon wird es zum n-Typ. Damit kann der Halbleiter in beide Richtungen genutzt werden.

Das klingt technisch, heißt aber: Mit nur einer Materialfamilie könnten künftig sowohl LEDs als auch Solarzellen gebaut werden. Und nicht nur das – auch Laser oder andere optoelektronische Bauelemente sind denkbar.

Die Leitfähigkeit des Materials lässt sich über neun Größenordnungen verändern. Aus einem fast isolierenden Stoff wird so ein ordentlicher Halbleiter. Dieser große Spielraum eröffnet neue Konstruktionsmöglichkeiten für Geräte, die bisher mehrere verschiedene Materialien benötigt hätten.

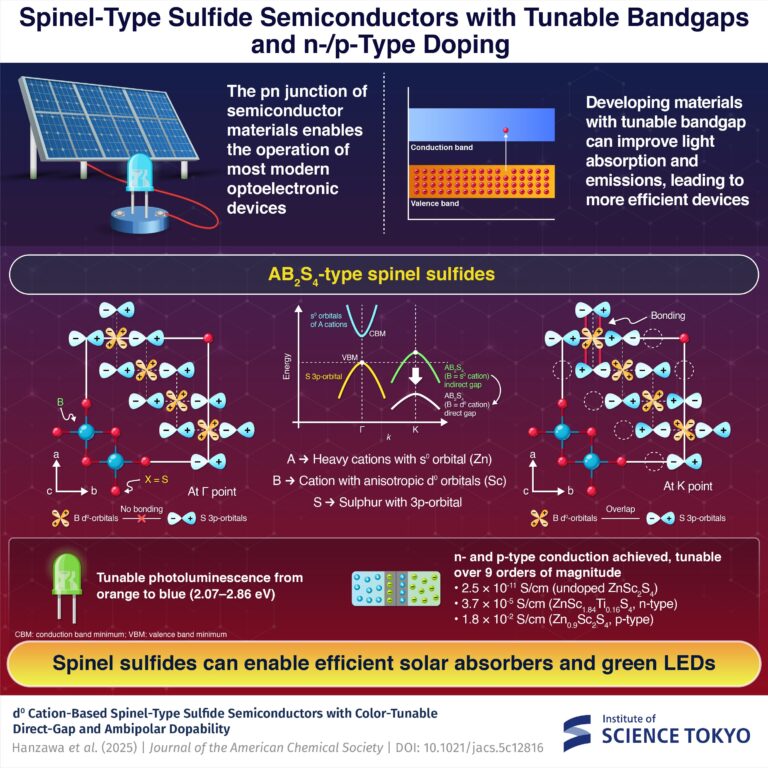

Infografik Halbleiter

ZnSc2S4 weist eine direkte Bandlücke auf und kann Licht von Orange bis Blau emittieren. Seine Zusammensetzung kann chemisch so angepasst werden, dass zwischen n-Typ- und p-Typ-Leitung über neun Größenordnungen umgeschaltet werden kann, wodurch es sich für LED- und Solarzellenanwendungen eignet.

Foto: Institute of Science Tokyo

Potenzielle Anwendungen: Von Solarzellen bis Displays

Die Entdeckung könnte gleich zwei Fliegen mit einer Klappe schlagen. Erstens schließt sie die Effizienz-Lücke im grünen Bereich, die viele LED-Anwendungen bislang ausgebremst hat. Zweitens könnten Solarmodule vielseitiger, einfacher und möglicherweise günstiger produziert werden.

Doch das ist nur der Anfang:

  • Displays könnten farbtreuer und energieeffizienter werden.
  • Laser für Glasfaserkabel oder medizinische Anwendungen ließen sich einfacher herstellen.
  • Tandem-Solarzellen, bei denen verschiedene Materialien übereinanderliegen, könnten durch das Spinell-Sulfid noch leistungsfähiger werden.

Wie groß ist der Fortschritt?

Im Vergleich zum Status quo ist der Ansatz ein echter Paradigmenwechsel. Heute braucht es für LEDs, Solarzellen oder Laser meist verschiedene Materialien, die jeweils aufwendig hergestellt und kombiniert werden müssen. Das macht Geräte teuer, komplex und teilweise anfällig.

Das Spinell-Sulfid aus Tokio könnte diese Trennung überwinden: ein Allrounder, der gleich mehrere Funktionen übernimmt. Noch ist das Grundlagenforschung – von einer industriellen Massenproduktion ist man ein Stück entfernt. Doch die Möglichkeit, eine ganze Geräteklasse mit nur einer Materialfamilie abzudecken, wäre ein enormer Sprung für Optoelektronik und Energietechnik.

„Das in dieser Studie identifizierte Sulfid-Halbleitermaterial erfüllt die Anforderungen sowohl für hocheffiziente Lichtabsorber in Solarzellen als auch für grüne Lichtemitter in LEDs“, fasst Hiramatsu zusammen. „Damit ist es ein starker Kandidat für optoelektronische Geräte der nächsten Generation.“

Hier geht es zur Originalpublikation
