Warum 6 m² Bad nicht gleich 6 m² sind, das sagt die VDI 6000
Warum reichen Quadratmeter für die Badplanung nicht aus? Die VDI 6000 erklärt Bewegungsflächen, Abstände und die richtige Planung von Sanitärräumen.
Bei der Badplanung zählt nicht nur die Stellfläche von WC, Waschtisch, Dusche und Badewanne. Bewegungsflächen und die Anordnung der Sanitärobjekte bestimmen, wie gut sich der Raum tatsächlich nutzen lässt.

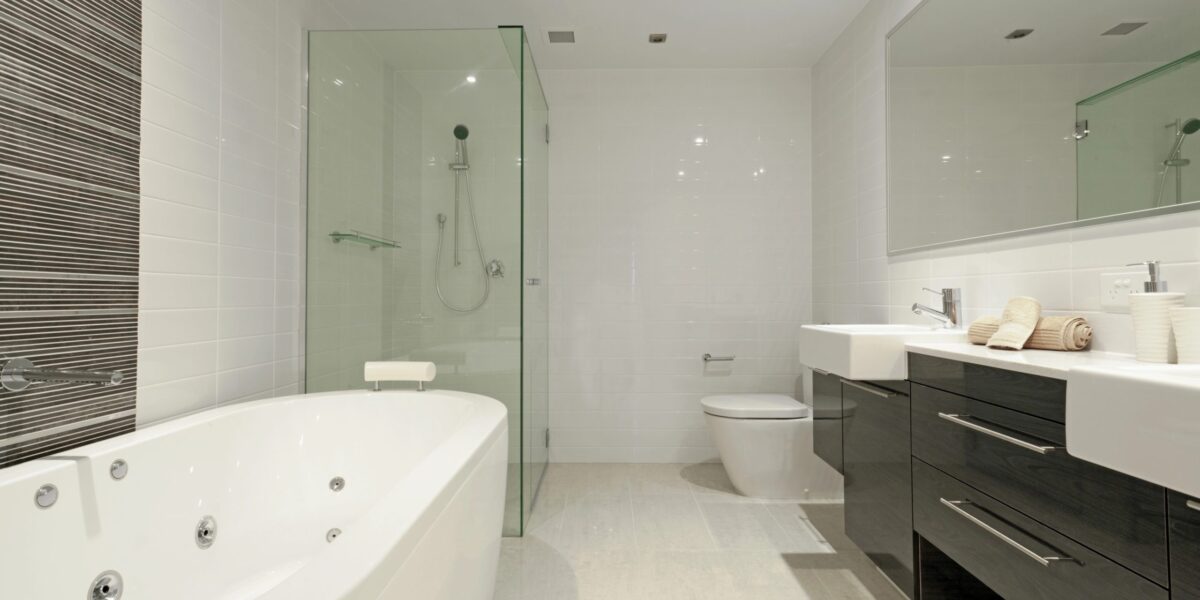

Foto: Smarterpix / zstockphotos
Ein WC ist ungefähr 40 cm breit, ein Waschtisch beansprucht rund 60 cm Wandfläche und selbst eine Dusche passt auf weniger als einen Quadratmeter. Trotzdem lässt sich daraus nicht berechnen, wie groß ein Badezimmer sein muss. Denn Sanitärplanung beginnt dort, wo die Keramik aufhört.
Vor dem WC braucht der Nutzer Platz zum Hinsetzen und Aufstehen. Vor dem Waschtisch muss er stehen können, vor der Dusche ein- und aussteigen. Dazu kommen Wege durch den Raum. Die Richtlinienreihe VDI 6000 betrachtet deshalb nicht nur die Stellfläche der Sanitärobjekte, sondern auch die Flächen, die für ihre Nutzung erforderlich sind.
Das führt zu einer zunächst paradox klingenden Konsequenz: Zwei Bäder mit jeweils 6 m² können planerisch völlig unterschiedlich funktionieren.
Inhaltsverzeichnis
- VDI 6000 wurde 2024 neu geordnet
- Stellfläche und Bewegungsfläche sind zwei verschiedene Dinge
- Der entscheidende Kniff: Flächen dürfen sich überschneiden
- Beispiel WC: Zentimeter allein erzählen nicht die ganze Geschichte
- Warum 6 m² Bad nicht gleich 6 m² Bad sind
- Vorwand und Installationsschacht gehören zum Grundriss
- Nicht jedes WC wird gleich genutzt
- VDI 6000 und DIN 18040 regeln nicht dasselbe
- Ist die VDI 6000 verbindlich?
- BIM kann Kollisionen erkennen – aber reicht das?
- Flexibilität gehört ausdrücklich zur Planung
- Ein Sanitärgegenstand braucht mehr Platz als seine Geometrie
VDI 6000 wurde 2024 neu geordnet
Die Richtlinienreihe VDI 6000 beschreibt, wie Sanitärräume abhängig von ihrer Nutzung geplant, bemessen und ausgestattet werden. Seit Juli 2024 ist sie neu strukturiert.
Die allgemeinen Grundlagen stehen in VDI 6000 Blatt 1. Wer ein Bad in einer Wohnung oder einem Hotelzimmer plant, benötigt zusätzlich VDI 6000 Blatt 2. Dieses Blatt baut ausdrücklich auf Blatt 1 auf und ist nur zusammen damit anzuwenden.
Die weiteren Blätter behandeln andere Nutzungen:
| Richtlinie | Anwendungsbereich |
| VDI 6000 Blatt 1 | Grundlagen |
| VDI 6000 Blatt 2 | Wohnungen und Hotelzimmer |
| VDI 6000 Blatt 3 | Arbeitsstätten |
| VDI 6000 Blatt 4 | Versammlungsstätten und Versammlungsräume |
| VDI 6000 Blatt 5 | Gesundheitswesen und Pflege |
| VDI 6000 Blatt 6 | Kinderbetreuungs- und Bildungseinrichtungen |
| VDI 6000 Blatt 7 | öffentliche Sanitärräume |
Alle sieben Blätter liegen in der aktuellen Systematik mit Ausgabe Juli 2024 vor. Der VDI wollte mit der Neuordnung vor allem Wiederholungen vermeiden: Anforderungen, die für mehrere Nutzungsarten gelten, stehen nun zentral in Blatt 1. Die Folgeblätter ergänzen nur noch die Besonderheiten der jeweiligen Nutzung.
Das klingt zunächst nach einer redaktionellen Änderung des Regelwerks. Für Planer hat es aber eine praktische Konsequenz: Wer beispielsweise mit VDI 6000 Blatt 2 arbeitet, darf Blatt 1 nicht ignorieren.
Stellfläche und Bewegungsfläche sind zwei verschiedene Dinge
Auf einem Grundriss lässt sich ein WC leicht einzeichnen. Schwieriger ist die Frage, ob es sich später auch vernünftig benutzen lässt.
Dafür unterscheidet die Planung verschiedene Flächen.
Die Stellfläche beschreibt vereinfacht den Platz, den ein Sanitärgegenstand selbst beansprucht.
Die Bewegungsfläche wird benötigt, um diesen Gegenstand zu benutzen. Beim WC gehört dazu etwa der Raum vor der Keramik, in dem sich eine Person hinstellt, dreht, hinsetzt und wieder aufsteht.
Daneben gibt es Verkehrsflächen. Sie ermöglichen es, sich durch den Sanitärraum zu bewegen und die einzelnen Einrichtungen zu erreichen.
Genau diese zusätzlichen Flächen sind der Grund, weshalb eine reine Addition der Abmessungen von WC, Dusche und Waschtisch wenig über die erforderliche Raumgröße aussagt.
Der entscheidende Kniff: Flächen dürfen sich überschneiden
Gerade in kleinen Wohnungsbädern würde der Platzbedarf schnell stark wachsen, wenn jeder Sanitärgegenstand eine vollständig eigene Bewegungsfläche erhalten müsste.
Die VDI 6000 berücksichtigt deshalb die Nutzung des Raums.
Bei einem Wohnungsbad wird im Regelfall von einer Einzelnutzung ausgegangen. Verkehrs- und Bewegungsflächen dürfen sich daher überschneiden. Die Fläche vor dem Waschtisch kann beispielsweise in einen Bereich hineinreichen, der auch für die Nutzung eines benachbarten Sanitärobjekts benötigt wird.
Wichtig ist die Einschränkung: Durch diese Überlagerung darf die erforderliche Bewegungsfläche selbst nicht verkleinert werden. Der VDI hat diesen Punkt in einer FAQ zur aktuellen Richtlinie ausdrücklich klargestellt.
Der Grundriss wird also nicht dadurch kompakter, dass notwendige Nutzungsflächen gestrichen werden. Er wird kompakter, weil dieselbe freie Fläche unterschiedliche Funktionen übernehmen kann.
Genau dieses Prinzip erklärt, weshalb gut geplante kleine Bäder erstaunlich gut funktionieren können.
Beispiel WC: Zentimeter allein erzählen nicht die ganze Geschichte
Bei konkreten Bewegungsflächen muss sorgfältig unterschieden werden, auf welche Planungssituation und welche Ausgabe des Regelwerks sich ein Maß bezieht.
Aktuelle Erläuterungen des VDI zeigen beispielsweise für ein kompaktes Wohnungsbad eine uneingeschränkte Bewegungsfläche von 80 × 75 cm vor dem WC. In älteren FAQ-Erläuterungen findet sich für bestimmte Situationen auch eine Mindestbewegungsfläche von 60 × 80 cm.
Die Zahlen widersprechen sich nicht zwangsläufig. Sie zeigen vielmehr, warum einzelne Maßangaben ohne ihren planerischen Zusammenhang problematisch sind.
Abstände hängen unter anderem davon ab,
- welches Sanitärobjekt betrachtet wird,
- welche Objekte gegenüberliegen,
- wie der Raum genutzt wird,
- welche Bewegungs- und Verkehrsflächen sich überlagern können.
Der VDI weist zudem darauf hin, dass die vorgesehenen Bewegungsflächen nicht allein deshalb reduziert werden dürfen, weil das Bad nur von einer Person benutzt wird.
Für die Praxis heißt das: Eine Zahl aus einer Tabelle ersetzt keinen Grundriss.
Warum 6 m² Bad nicht gleich 6 m² Bad sind
Nehmen wir zwei Räume mit jeweils 6 m² Grundfläche.
Der erste misst beispielsweise annähernd 2,4 × 2,5 m. Der zweite ist lang und schmal. Obwohl die Fläche identisch ist, entstehen völlig andere Möglichkeiten.
Das Seitenverhältnis beeinflusst,
- wo Sanitärobjekte angeordnet werden können,
- welche Bewegungsflächen sich sinnvoll überschneiden,
- wie lang die Verkehrswege werden,
- wo Installationen Platz finden.
Hinzu kommen Tür, Fenster und technische Installationen.
Eine ungünstig nach innen öffnende Tür kann einen großen Teil der freien Fläche beanspruchen. Ein Installationsschacht nimmt vielleicht nur wenige Zehntel Quadratmeter ein, blockiert aber möglicherweise genau die Wand, an der WC oder Waschtisch sinnvoll angeordnet werden könnten. Die reine Angabe „6 m² Bad“ besitzt deshalb nur begrenzten planerischen Wert.
Vorwand und Installationsschacht gehören zum Grundriss
Ein WC endet planerisch nicht an der Rückseite der Keramik. Dahinter befinden sich beispielsweise Spülkasten, Trinkwasser- und Abwasserleitungen sowie Befestigungselemente. Vorwandinstallationen und Schächte beanspruchen deshalb ebenfalls Raum.
Das kann gerade bei kleinen Bädern relevant werden. Verkleinert eine neue Vorwand die nutzbare Raumtiefe um einige Zentimeter, kann sich die gesamte Anordnung der Sanitärobjekte ändern.
Gleichzeitig bieten definierte Installationszonen Vorteile: Leitungen, Anschlüsse und Befestigungen lassen sich systematisch bündeln. Bei größeren Bauvorhaben können solche Installationsregister sogar industriell vorgefertigt werden.
Wie weit diese Vorfertigung inzwischen gehen kann, zeigt ein Wohnprojekt in Karlsruhe-Daxlanden mit 357 Wohneinheiten. Dort kommen individuell vorgefertigte Installationsregister zum Einsatz, um Montagearbeiten auf der Baustelle zu reduzieren. Mehr dazu lesen Sie im Beitrag über industrielle Vorfertigung im Wohnungsbau.
Auch Schall-, Brand- und Leitungsanforderungen können die Abmessungen solcher Installationszonen beeinflussen. Welche Rolle die Baukonstruktion bei Installationsgeräuschen spielt, erläutert der Fachbeitrag Schallschutz im Hochbau.
Nicht jedes WC wird gleich genutzt
Warum die VDI 6000 verschiedene Blätter benötigt, zeigt ein Vergleich zwischen Wohnung und Schule.
Im Wohnungsbad wird üblicherweise von einer einzelnen nutzenden Person ausgegangen. In einer Schule konzentriert sich die Nutzung dagegen häufig auf wenige Minuten während der Pausen. Viele Schülerinnen und Schüler wollen gleichzeitig Waschbecken, Toiletten und Urinale benutzen.
Damit verändern sich die Anforderungen grundlegend.
Neben den Bewegungsflächen werden unter anderem wichtig:
- Zahl der Sanitärobjekte,
- Verkehrswege,
- Nutzerfrequenz,
- Hygiene,
- Reinigung,
- Robustheit und Vandalismusschutz.
VDI 6000 Blatt 6 behandelt deshalb heute Kinderbetreuungs- und Bildungseinrichtungen separat.
Wie stark sich Schul-Sanitärräume von Wohnungsbädern unterscheiden, zeigt auch der ältere ingenieur.de-Fachbeitrag Neue Sanitäreinrichtungen machen Schule. Der dort zitierte damalige Stand der VDI-Reihe ist inzwischen allerdings durch die 2024 neu strukturierte Fassung abgelöst worden.
VDI 6000 und DIN 18040 regeln nicht dasselbe
Bei der Badplanung taucht schnell ein weiteres Regelwerk auf: DIN 18040. Beide Regelwerke sollten nicht miteinander verwechselt werden. VDI 6000 befasst sich mit Bedarf, Ausstattung und Planung von Sanitärräumen für unterschiedliche Nutzungen. DIN 18040 behandelt dagegen das barrierefreie Bauen.
Für Wohnungen ist DIN 18040-2:2011-09 weiterhin als aktuelle Ausgabe gelistet. Sie unterscheidet innerhalb von Wohnungen zwischen barrierefrei nutzbaren Wohnungen und solchen, die uneingeschränkt mit dem Rollstuhl nutzbar sein sollen. Ein 2023 veröffentlichter Entwurf hat die Ausgabe von 2011 bislang nicht ersetzt.
Wer ein barrierefreies Bad plant, kann daher nicht einfach einige Bewegungsflächen aus VDI 6000 vergrößern. Zu berücksichtigen sind unter anderem Erreichbarkeit, Anfahrbarkeit, Türen und die Nutzung mit Mobilitätshilfen.
VDI 6000 Blatt 2 verweist darüber hinaus beim Thema barrierefreie Gestaltung auf die Richtlinienreihe VDI 6008.
Ist die VDI 6000 verbindlich?
VDI-Richtlinien sind weder Gesetze noch Rechtsverordnungen. Das bedeutet allerdings nicht, dass ihre Vorgaben für Planer bedeutungslos wären. Technische Regeln können allgemein anerkannte Regeln der Technik wiedergeben und dadurch beispielsweise im Vertrags- und Haftungsrecht relevant werden.
Der VDI weist in seinen aktuellen Erläuterungen selbst darauf hin, dass Abweichungen von den vorgesehenen Bewegungsflächen zwischen den Vertragsparteien besprochen werden sollten. Ohne abweichende Vereinbarung könne erwartet werden, dass die üblichen Maße nach VDI 6000 eingehalten werden.
Daraus folgt nicht, dass jedes Maß der Richtlinie in jedem Bauvorhaben zwingend einzuhalten wäre. Wer davon abweicht, sollte aber wissen, warum – und die Abweichung gegebenenfalls technisch begründen und dokumentieren.
Für Planer ist das ein wichtiger Unterschied zwischen einer spontanen Komfortempfehlung und einem eingeführten technischen Regelwerk.
BIM kann Kollisionen erkennen – aber reicht das?
Bei digital geplanten Gebäuden lässt sich überprüfen, ob ein WC mit einer Wand kollidiert oder ob ein Waschtisch in einen Installationsschacht hineinragt. Damit ist allerdings noch nicht geprüft, ob der Sanitärraum funktioniert.
Eine klassische Kollisionsprüfung betrachtet zunächst Geometrien. Das WC besitzt ein digitales Volumen, ebenso Wand, Waschtisch oder Dusche. Überschneiden sich diese Bauteile unzulässig, lässt sich der Konflikt erkennen.
Eine Bewegungsfläche ist dagegen keine klassische Bauteilgeometrie. Sie beschreibt eine funktionale Anforderung.
Soll sie automatisiert überprüft werden, muss sie deshalb ebenfalls maschinenlesbar abgebildet werden – beispielsweise als definierte Prüfzone vor einem Sanitärgegenstand.
Dann könnte eine regelbasierte Prüfung beispielsweise erkennen:
- Wird die erforderliche Bewegungsfläche eingehalten?
- Ragt eine Tür in einen kritischen Bereich?
- Blockiert ein anderes Bauteil die Nutzungsfläche?
- Dürfen sich zwei Flächen aufgrund des Nutzungsszenarios überlagern?
Damit geht die Prüfung über reine Clash Detection hinaus. Gerade bei seriellen Wohnungsgrundrissen ist das interessant. Wiederholt sich derselbe Badtyp hundertfach, vervielfacht sich auch ein Planungsfehler hundertfach. Eine automatisierte Prüfung funktionaler Flächen könnte solche Fehler erkennen, bevor sie in Serie gebaut werden.
Flexibilität gehört ausdrücklich zur Planung
VDI 6000 Blatt 2 enthält noch einen Punkt, der über reine Mindestabstände hinausgeht.
Sanitärräume in Wohnungen sollen so flexibel geplant und ausgeführt werden, dass sie sich mit möglichst geringem Aufwand an veränderte Bedürfnisse der Bewohner anpassen lassen. Als weitere Aspekte nennt die Richtlinie unter anderem steigende Komforterwartungen, Hygiene, mögliche barrierefreie Nutzung, Wasser- und Energieeffizienz, wirtschaftliche Installationstechniken und Schallschutz.
Damit verschiebt sich die Perspektive. Die Frage lautet nicht nur: Wie klein kann ein Bad geplant werden? Interessanter ist: Wie lässt sich ein kompakter Grundriss so organisieren, dass er funktioniert und später noch verändert werden kann?
Das kann bedeuten, Installationszonen bewusst zu bündeln, ausreichend tragfähige Wandbereiche vorzusehen oder die Anordnung der Sanitärobjekte so zu wählen, dass spätere Anpassungen nicht gleich einen kompletten Umbau verlangen.
Ein Sanitärgegenstand braucht mehr Platz als seine Geometrie
Das Beispiel Badezimmer zeigt ein allgemeines Problem technischer Planung: Die Abmessung eines Bauteils beschreibt noch nicht den Raum, der für seine Nutzung benötigt wird.
Ein WC kann geometrisch in eine Nische passen und trotzdem schlecht nutzbar sein. Ein Waschtisch kollidiert vielleicht mit keinem anderen Bauteil und blockiert dennoch den Durchgang. Zwei Grundrisse mit exakt derselben Fläche können deshalb eine völlig unterschiedliche Qualität besitzen.
VDI 6000 versucht, diese funktionale Ebene über Bewegungs- und Verkehrsflächen in die Planung einzubeziehen.
Gerade bei kompakten Wohnungsgrundrissen ist dabei die Überlagerung der Flächen interessant. Sie erlaubt kleine Sanitärräume, ohne die notwendige Nutzungsfläche jedes einzelnen Objekts einfach wegzurechnen.
Die bessere Frage lautet deshalb nicht: Wie viele Quadratmeter hat das Bad?
Sondern: Was lässt sich auf diesen Quadratmetern tatsächlich nutzen?
Quellen
- VDI 6000 Blatt 1: Sanitärtechnik – Sanitärräume – Grundlagen, 2024-07
- VDI 6000 Blatt 2: Sanitärtechnik – Sanitärräume – Wohnungen und Hotelzimmer, 2024-07
- VDI: FAQ und Erläuterungen zur Neustrukturierung der Richtlinienreihe VDI 6000
- VDI: Sanitärräume für alle – Überblick zur Richtlinienreihe VDI 6000
- DIN Media: DIN 18040-2:2011-09 – Barrierefreies Bauen, Planungsgrundlagen – Wohnungen
