Elektrolichtbogenofen: So funktioniert moderne Stahlproduktion
Elektrostahl statt Hochofen: So funktioniert moderne Stahlproduktion im Elektrolichtbogenofen und wo ihre Chancen und Grenzen liegen.

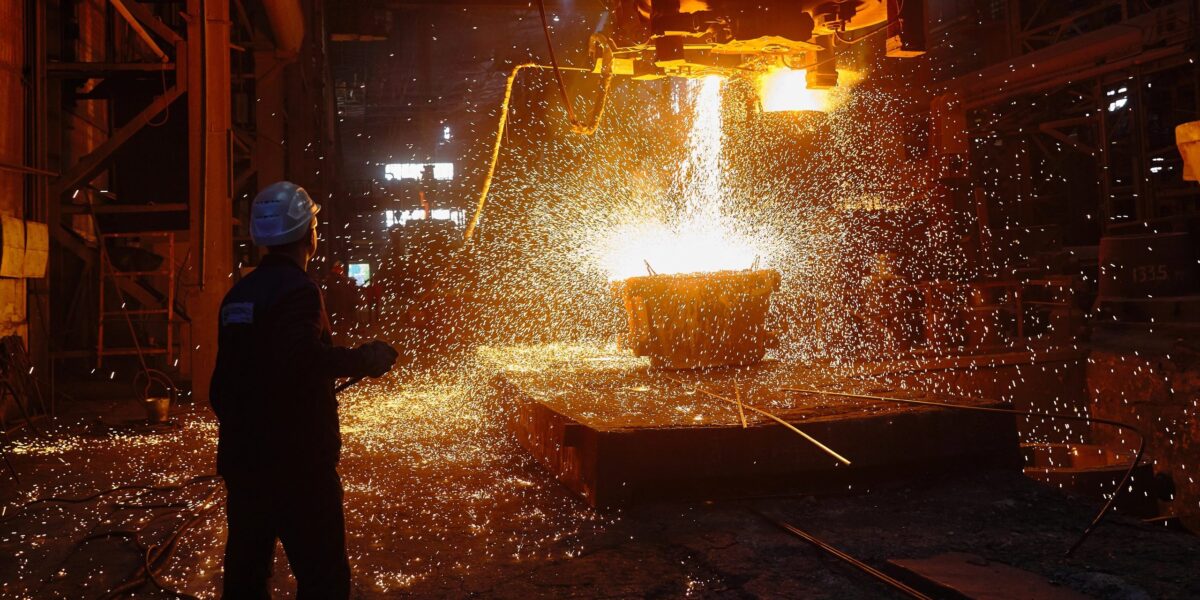

In einem Elektrolichtbogenofen schmilzt Stahlschrott mithilfe eines elektrischen Lichtbogens. Das Plasma erreicht Temperaturen von über 10.000 °C, während das flüssige Stahlbad etwa 1600 bis 1700 °C heiß wird.
Foto: Smarterpix / Alimkin
Das Wichtigste in Kürze
- Der Elektrolichtbogenofen (EAF) schmilzt Stahlschrott oder direkt reduziertes Eisen mit elektrischer Energie.
- Die Wärme entsteht durch einen elektrischen Lichtbogen zwischen Graphitelektroden und Metall.
- Im Lichtbogen entstehen Plasmatemperaturen von über 10.000 °C, das Stahlbad erreicht etwa 1.600–1.700 °C.
- Elektrostahl verursacht deutlich weniger CO₂ als die Hochofenroute – besonders bei erneuerbarem Strom.
- Herausforderungen bleiben Schrottqualität, Kupferverunreinigungen und hoher Strombedarf.
Die Stahlindustrie steht unter Druck. Sie muss Emissionen senken, Energie effizienter nutzen und zugleich wettbewerbsfähig bleiben. Genau hier rückt der Elektrolichtbogenofen in den Mittelpunkt. Er ist keine neue Erfindung. Aber seine Rolle hat sich stark verändert. Was lange vor allem als Route für Recyclingstahl galt, wird heute zu einer Schlüsseltechnik der industriellen Transformation.
Der Grund ist einfach: In einem klassischen Hochofen wird Eisenerz mit Koks reduziert. Das setzt zwangsläufig große Mengen CO₂ frei. Beim Elektrolichtbogenofen läuft der Prozess anders. Hier entsteht die Schmelzwärme nicht durch Kohle, sondern durch elektrische Energie. Wird dieser Strom erneuerbar erzeugt, sinkt der CO₂-Fußabdruck deutlich.
Ganz emissionsfrei ist auch diese Route nicht automatisch. Das hängt vom Strommix, vom eingesetzten Rohstoff und von der gesamten Prozesskette ab. Trotzdem gilt der Elektrolichtbogenofen heute als einer der wichtigsten Hebel auf dem Weg zu einer klimafreundlicheren Stahlproduktion.
Inhaltsverzeichnis
- Vom Nischenaggregat zur zentralen Ofentechnik
- Wie der Elektrolichtbogenofen arbeitet
- Drei Elektroden oder eine: AC und DC im Vergleich
- Ofenbau für extreme Bedingungen
- Warum Schaumschlacke so wichtig ist
- Schrott ist Rohstoff – aber kein einfacher
- DRI und HBI erweitern den Spielraum
- Nach dem Schmelzen beginnt die Feinarbeit
- Wie klimafreundlich ist die Route wirklich?
- Effizienz wird zum Wettbewerbsfaktor
- Der Elektrolichtbogenofen ist kein Allheilmittel
- FAQ: Elektrolichtbogenofen
Vom Nischenaggregat zur zentralen Ofentechnik
Elektrolichtbogenöfen gibt es seit mehr als 100 Jahren. Lange nutzten vor allem kleinere Werke diese Technik, häufig für Spezialstähle oder für die Verarbeitung von Schrott. Die großen integrierten Hüttenwerke setzten dagegen auf Hochofen und Sauerstoffkonverter. Das war über Jahrzehnte die dominante Route.
Inzwischen verschiebt sich das Bild. In den USA stammt bereits der größte Teil des Stahls aus Elektrostahlwerken. Auch in Europa steigt der Anteil. Weltweit liegt die Elektrostahlroute zwar noch deutlich hinter der klassischen Primärroute, doch die Richtung ist klar. Je stärker CO₂ bepreist wird und je mehr grüner Strom verfügbar ist, desto attraktiver wird der Elektrolichtbogenofen.
Wie der Elektrolichtbogenofen arbeitet
Das Grundprinzip ist schnell erklärt. In den Ofen gelangen vor allem Stahlschrott, teils auch direkt reduziertes Eisen, kurz DRI, oder heiß brikettiertes Eisen, HBI. Anschließend werden Graphitelektroden abgesenkt. Zwischen Elektroden und Einsatzmaterial zündet ein Lichtbogen. Dieser Lichtbogen liefert die Wärme, die das Metall schmelzen lässt.
Im Lichtbogen selbst entstehen Plasmatemperaturen von mehreren tausend Grad, teilweise über 10.000 °C. Das flüssige Stahlbad erreicht dagegen typischerweise etwa 1.600 °C bis 1.700 °C. Entscheidend ist also nicht, dass der gesamte Ofen auf Lichtbogentemperatur kommt, sondern dass die Energie sehr konzentriert und schnell in das Schmelzgut eingebracht wird.
Die Wärme gelangt vor allem durch Strahlung und durch die Bewegung des flüssigen Metallbads in die Schmelze. Moderne Anlagen arbeiten mit sehr hohen elektrischen Leistungen. Dadurch verkürzt sich die Zeit zwischen zwei Abstichen erheblich. In leistungsfähigen Werken liegt diese Tap-to-Tap-Zeit heute oft bei deutlich unter einer Stunde.
Drei Elektroden oder eine: AC und DC im Vergleich
In der Praxis dominieren Wechselstromöfen, also AC-Elektrolichtbogenöfen. Sie arbeiten mit drei Graphitelektroden. Diese Bauweise ist robust, bewährt und in vielen Stahlwerken Standard.
Daneben gibt es Gleichstromöfen, die meist mit nur einer zentralen Elektrode im Ofendach und einer Gegenelektrode im Boden arbeiten. Solche Anlagen gelten als netzschonender und oft auch als etwas leiser. Dafür sind sie konstruktiv aufwendiger. Welche Variante ein Werk wählt, hängt von den lokalen Stromnetzen, der Anlagenauslegung und den Wartungskosten ab.
Ein Punkt spielt in beiden Fällen eine wichtige Rolle: Elektroofenprozesse belasten das Stromnetz stark. Die schnellen Lastwechsel können sogenannte Flicker verursachen, also Spannungsschwankungen. Deshalb brauchen große EAF-Anlagen eine leistungsfähige Netzanbindung und eine präzise Regelung.
| Merkmal | Hochofenroute | Elektrolichtbogenofen |
| Rohstoff | Eisenerz + Koks | Schrott + DRI |
| Energiequelle | Kohle/Koks | Elektrischer Strom |
| Temperatur im Prozess | ca. 2.000 °C | Lichtbogen > 10.000 °C |
| CO₂-Emissionen | 1,8–2,2 t/t Stahl | 0,3–0,4 t/t Stahl |
| Anteil weltweit | ca. 70 % | ca. 30 % |
Ofenbau für extreme Bedingungen
Ein Elektrolichtbogenofen ist keine einfache Stahlwanne mit Deckel. Er ist ein hochbelastetes Aggregat, das Temperaturen, Stromstärken, Erschütterungen und chemischen Angriffen gleichzeitig standhalten muss.
Das Untergefäß ist mit feuerfestem Material ausgekleidet, meist mit Magnesia-Kohlenstoff-Steinen. Das Obergefäß besteht in modernen Anlagen häufig aus wassergekühlten Paneelen. Diese schützen die Stahlstruktur vor der intensiven Wärmestrahlung des Lichtbogens. Hinzu kommen der Ofentransformator, die Elektroden, Sauerstofflanzen, Kohlenstoffeinblassysteme und der Bodenabstich, über den der flüssige Stahl aus dem Ofen abgelassen wird.
Gerade diese Kombination aus Feuerfesttechnik, Kühlung und elektrischer Leistung macht den EAF zu einem anspruchsvollen Stück Anlagentechnik.
Warum Schaumschlacke so wichtig ist
Ein wesentlicher Fortschritt moderner EAF-Anlagen ist die Arbeit mit Schaumschlacke. Dazu werden Sauerstoff und Kohlenstoff in die Schlacke eingeblasen. Es bilden sich CO-Blasen, die die Schlacke aufschäumen lassen. Der Lichtbogen wird dadurch teilweise von der Schlacke umhüllt.
Das bringt mehrere Vorteile. Die Wärmestrahlung bleibt stärker im Prozess, statt die Ofenwände unnötig aufzuheizen. Der Energiebedarf sinkt typischerweise um etwa 5 % bis 15 %. Gleichzeitig verringert sich der Verschleiß der feuerfesten Auskleidung. Auch der Betrieb wird ruhiger und stabiler.
Schrott ist Rohstoff – aber kein einfacher
Der große Vorteil des Elektrolichtbogenofens liegt in seiner Nähe zur Kreislaufwirtschaft. Er kann große Mengen Stahlschrott einsetzen. Im Vergleich zur Hochofenroute spart das viel Energie, weil der Schritt der Erzreduktion entfällt.
Allerdings ist Schrott kein homogener Rohstoff. Neuschrott aus der Industrie lässt sich meist gut analysieren und gezielt einsetzen. Schwieriger wird es bei Altschrott aus Gebäuden, Fahrzeugen oder Konsumgütern. Dort gelangen unerwünschte Begleitelemente in die Schmelze.
Besonders problematisch ist Kupfer. Es lässt sich im Elektroofen praktisch nicht entfernen, da es ein edleres elektrochemisches Potenzial besitzt als Eisen. Es oxidiert also nicht einfach mit aus und wandert nicht in die Schlacke. Stattdessen bleibt es im Stahl. Bei bestimmten Temperaturen kann das später zu Heißbrüchigkeit führen. Dann entstehen beim Walzen oder Umformen Risse.
Deshalb ist die Schrottsortierung für moderne EAF-Stahlwerke mehr als nur Logistik. Sie ist ein metallurgischer Kernprozess. Sensorik, Spektroskopie und automatisierte Sortiersysteme gewinnen hier stark an Bedeutung.
- Der Elektrolichtbogenofen ist ein Schmelzaggregat zur Herstellung von Stahl aus Schrott oder direkt reduziertem Eisen.
- Die Wärme entsteht durch einen elektrischen Lichtbogen zwischen Graphitelektroden und dem Metallbad.
- Im Lichtbogen können Temperaturen von über 10.000 °C auftreten, während das flüssige Stahlbad etwa 1600–1700 °C erreicht.
- Typische Elektrolichtbogenöfen benötigen etwa 330–450 kWh Strom pro Tonne Stahl.
- Im Vergleich zur klassischen Hochofenroute lassen sich die CO₂-Emissionen deutlich reduzieren – insbesondere bei Einsatz erneuerbarer Energie.
.
DRI und HBI erweitern den Spielraum
Wo Schrott allein nicht ausreicht, kommen DRI und HBI ins Spiel. DRI entsteht, wenn Eisenerz im festen Zustand reduziert wird, heute meist mit Erdgas, perspektivisch mit Wasserstoff. HBI ist die verdichtete, besser transportierbare Form davon.
Für Elektrostahlwerke ist das attraktiv, weil DRI und HBI sehr sauber sind. Sie enthalten deutlich weniger unerwünschte Begleitelemente als Altschrott. Damit lassen sich auch anspruchsvollere Stahlgüten herstellen.
Zugleich bringt DRI einen weiteren Effekt mit. Beim Einschmelzen kann gelöster Sauerstoff mit Kohlenstoff zu CO reagieren. Das stabilisiert den Prozess. Wichtig ist auch die Stickstofffrage. EAF-Stähle können tendenziell höhere Stickstoffgehalte aufweisen, weil der Lichtbogen Luft ionisiert und Stickstoff in die Schmelze gelangen kann. Das muss bei hochwertigen Stählen gezielt kontrolliert werden.
Nach dem Schmelzen beginnt die Feinarbeit
Der Elektrolichtbogenofen liefert keinen fertigen Endstahl. Er erzeugt zunächst flüssigen Rohstahl mit noch nicht exakt eingestellter chemischer Analyse. Die eigentliche Feinarbeit folgt in der Sekundärmetallurgie.
Im Pfannenofen wird der Stahl auf die genaue Temperatur gebracht und mit Legierungselementen eingestellt. Gleichzeitig lassen sich Schwefel und Sauerstoff gezielt reduzieren. Für besonders hohe Reinheitsanforderungen folgt eine Vakuumbehandlung. Dabei entweichen gelöste Gase wie Wasserstoff oder Stickstoff leichter aus der Schmelze.
Erst diese Kombination aus EAF und Sekundärmetallurgie macht es möglich, aus einem schrottbasierten Prozess hochwertige Stähle zu erzeugen.
Wie klimafreundlich ist die Route wirklich?
Der große Vorteil des Elektrolichtbogenofens liegt in der Emissionsbilanz. Im klassischen Hochofen entstehen pro Tonne Stahl grob 1,8 bis 2,2 t CO₂. Bei Elektrostahlwerken sinkt dieser Wert deutlich. Wird überwiegend Schrott eingesetzt, liegen die Emissionen häufig bei etwa 0,3 bis 0,4 t CO₂ je Tonne Rohstahl. Mit grünem Strom kann der Wert noch weiter sinken.
Ganz so einfach ist die Rechnung aber nicht. Elektrostahlwerke sind extrem stromintensiv. Typische Schrott-EAF-Routen benötigen etwa 330 bis 450 kWh Strom pro Tonne. Wird mehr DRI eingesetzt, steigt der Bedarf häufig auf 400 bis 550 kWh pro Tonne. Entscheidend für die Wirtschaftlichkeit sind daher nicht nur CO₂-Preise, sondern vor allem Strompreise und Netzverfügbarkeit.
Effizienz wird zum Wettbewerbsfaktor
Weil Strom so wichtig ist, arbeiten Anlagenbauer und Stahlhersteller an immer effizienteren Ofenkonzepten. Dazu gehört vor allem die Schrottvorwärmung. Verfahren wie Consteel oder Schachtöfen nutzen heiße Abgase, um den Schrott vor dem Schmelzen anzuwärmen. Das spart Strom und verkürzt Prozesszeiten.
Hinzu kommt die Digitalisierung. Sensoren, Prozessmodelle und KI-Systeme helfen, Lichtbogen, Energieeintrag, Elektrodenverbrauch und Feuerfestverschleiß besser zu steuern. Der EAF wird damit nicht nur elektrischer, sondern auch digitaler.
Der Elektrolichtbogenofen ist kein Allheilmittel
Trotz aller Vorteile löst der Elektrolichtbogenofen nicht jedes Problem. Hochwertige Flachstähle für besonders anspruchsvolle Anwendungen bleiben metallurgisch schwierig, wenn die Schrottbasis zu stark schwankt. Auch die Versorgung mit sauberem Schrott ist begrenzt. Je stärker die Nachfrage nach grünem Stahl wächst, desto schärfer wird der Wettbewerb um hochwertige Einsatzstoffe.
Hinzu kommt: Ohne günstigen, CO₂-armen Strom verliert der EAF einen Teil seines Vorteils. Die Technik ist vorhanden. Ob sie sich im großen Maßstab durchsetzt, hängt aber ebenso von Energiepolitik, Netzausbau und Rohstoffströmen ab wie von der Metallurgie selbst.
FAQ: Elektrolichtbogenofen
Warum ist der Elektrolichtbogenofen klimafreundlicher?
Weil er überwiegend Stahlschrott verwendet und keine kohlebasierten Reduktionsprozesse benötigt. Die Emissionen hängen stark vom Strommix ab.
Welche Rohstoffe werden im Elektroofen eingesetzt?
Vor allem Stahlschrott. Ergänzend nutzen Stahlwerke direkt reduziertes Eisen (DRI) oder Hot Briquetted Iron (HBI).
Warum ist Kupfer im Schrott problematisch?
Kupfer lässt sich im Elektroofen nicht entfernen. Es kann beim Walzen zu Heißbrüchigkeit und Materialrissen führen.
Wie viel Strom benötigt ein Elektrolichtbogenofen?
Typische Anlagen verbrauchen etwa 330–450 kWh Strom pro Tonne Stahl. Bei DRI-Einsatz kann der Bedarf höher sein.
