Herzüberwachung für zuhause 09.01.2014, 12:00 Uhr

EKG mit Bewegungssensor kommt seltenen Herzstörungen auf die Spur

Nicht immer kann der Arzt selten auftretende Herzunregelmäßigkeiten in seiner Praxis diagnostizieren. Ein neues EKG-Gerät soll das nun ändern: Es verfügt über Bewegungssensoren, die den Herzschlag in Relation zur Bewegung setzen. So lassen sich jetzt auch zuhause Belastungsdaten ermitteln.

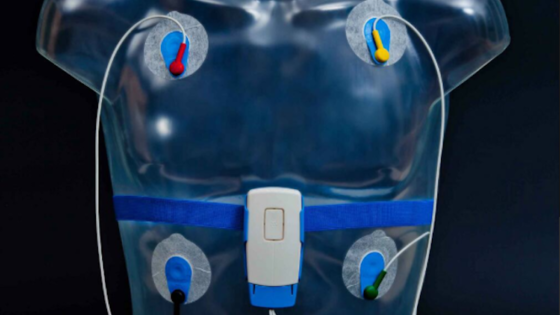

Das EKG SmartVital kann erkennen, ob der Patient gerade körperlich aktiv ist. Der Arzt diese Bewegungsdaten auswerten und Herzstörungen zuverlässiger diagnostizieren.

Das EKG SmartVital kann erkennen, ob der Patient gerade körperlich aktiv ist. Der Arzt diese Bewegungsdaten auswerten und Herzstörungen zuverlässiger diagnostizieren.

Foto: Fraunhofer IPMS

Spannungsänderungen am Herzen prüft der Arzt üblicherweise in seiner Praxis mit EKGs. Die Signale unterscheiden sich, je nachdem ob der Patient ruhig daliegt oder sich auf einem Standfahrrad abquält. Die Spannungskurven werden aber in Zeiträumen von allenfalls ein paar Minuten ermittelt. Selten auftretende Störungen lassen sich daher nur per Zufall erkennen.

Top Stellenangebote

Zur Jobbörse
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur Planung (w/m/d) Die Autobahn GmbH des Bundes
Bundesamt für das Personalmanagement der Bundeswehr-Firmenlogo
Ingenieur/Ingenieurin (m/w/d) Informatik/Elektrotechnik Bundesamt für das Personalmanagement der Bundeswehr
Mannheim Zum Job
Wirtgen GmbH-Firmenlogo
Entwicklungsingenieur im Bereich Kaltrecycling (m/w/d) Wirtgen GmbH
Windhagen Zum Job
LTS Lohmann Therapie-Systeme AG-Firmenlogo
Leiter Haustechnik (m/w/d) LTS Lohmann Therapie-Systeme AG
Andernach Zum Job
NORD-MICRO GmbH & Co. OHG a part of Collins Aerospace-Firmenlogo
Service Ingenieur - Fans (m/w/d) NORD-MICRO GmbH & Co. OHG a part of Collins Aerospace
Frankfurt am Main Zum Job
Bundesamt für das Personalmanagement der Bundeswehr-Firmenlogo
Ingenieurin/Ingenieur (m/w/d) mit Master Bundesamt für das Personalmanagement der Bundeswehr
Mannheim Zum Job
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Bauprojekte Gashochdruck (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
GOLDBECK West GmbH-Firmenlogo
Bauleiter (m/w/d) Elektrotechnik / Versorgungstechnik im Rhein-Ruhr-Gebiet GOLDBECK West GmbH
verschiedene Standorte Zum Job
GOLDBECK West GmbH-Firmenlogo
Projektleiter (m/w/d) Elektrotechnik / Versorgungstechnik im Rhein-Ruhr-Gebiet GOLDBECK West GmbH
verschiedene Standorte Zum Job
Cesra Arzneimittel GmbH & Co. KG-Firmenlogo
Mechatroniker / Elektroniker / Industriemechaniker (w/m/d) - Betriebstechnik Cesra Arzneimittel GmbH & Co. KG
Baden-Baden Zum Job
Stadtwerke Tübingen GmbH-Firmenlogo
Meister der Elektrotechnik (m/w/d) als Bauaufsicht und Netzführung Stadtwerke Tübingen GmbH
Tübingen Zum Job
Knauf Unternehmensgruppe-Firmenlogo
Projektingenieur Werksplanung Mechanik (m/w/d) Knauf Unternehmensgruppe
Iphofen Zum Job
Stadtwerke Tübingen GmbH-Firmenlogo
Elektromonteure (m/w/d) Stadtwerke Tübingen GmbH
Tübingen Zum Job
Stadtwerke Tübingen GmbH-Firmenlogo
Ingenieur (m/w/d) Netzleitwarte Stadtwerke Tübingen GmbH
Tübingen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Planungsingenieur (w/m/d) Straßenbau Die Autobahn GmbH des Bundes
Max-Planck-Institut für Kernphysik-Firmenlogo
Ingenieur (m/w/d) als Leitung der Betriebstechnik Max-Planck-Institut für Kernphysik
Heidelberg Zum Job
ESG Elektroniksystem- und Logistik-GmbH-Firmenlogo
Softwareentwickler und Softwaretester im Bereich virtuelle Simulation (gn) ESG Elektroniksystem- und Logistik-GmbH
Fürstenfeldbruck Zum Job
ESG Elektroniksystem- und Logistik-GmbH-Firmenlogo
Expert Systems Engineering Drohnenabwehr (gn) ESG Elektroniksystem- und Logistik-GmbH
Fürstenfeldbruck Zum Job
ESG Elektroniksystem- und Logistik-GmbH-Firmenlogo
Senior Softwareentwickler Missionsautomatisierung für FCAS (gn) ESG Elektroniksystem- und Logistik-GmbH
Berlin, Fürstenfeldbruck, Koblenz Zum Job
Kölner Verkehrs-Betriebe AG-Firmenlogo
Ingenieur*in Betriebsleiterbüro (m/w/d) Kölner Verkehrs-Betriebe AG

Neues EKG-Gerät erhält medizinische Zulassung

Jetzt bekam ein neues EKG-Gerät die medizinische Zulassung: SmartVital misst Spannungsänderungen am Herzen. Vier Elektroden auf Brust und Bauch genügen, um dem Arzt eine Fülle von Daten über die Herztätigkeit seines Patienten zu präsentieren. Der Recorder, der per Gurt auf dem Bauch befestigt wird, speichert die Messwerte mindestens 24 Stunden lang.

Damit ist das System komplizierter als der EKG-Gurt, der am Karlsruher Institut für Technologie entwickelt wurde, liefert aber weit mehr Daten. Entwickelt wurde das System von Forschern des Fraunhofer-Instituts für Photonische Mikrosysteme (IPMS) in Dresden.

Das Gerät registriert aber nicht nur Spannungsänderungen. Es misst alles, was es im Zusammenhang mit Herzerkrankungen zu messen gibt: Den Herzrhythmus, die QRS-Gruppe – darunter versteht man bestimmte Formen in der EKG-Kurve –, die Vorhof-Aktivität, eventuell verringerte Durchblutung der Herzkranzgefäße (Ischämien) und Störungen der elektrischen Signalübermittlung in den Herzzellen.

Kopplung mit Bewegungssensoren

SmartVital misst die Herztätigkeit 24 Stunden lang, bei Bedarf auch länger. Es ist mit Bewegungssensoren gekoppelt, die parallel zur laufenden Herzmessung die Aktivitäten des Patienten registrieren. Das hat folgenden Sinn: Die EKG-Kurve ändert sich beispielsweise, wenn der Patient eine Treppe hochsteigt. Sie ähnelt dann der, die auf eine krankhafte Tachykardie hindeutet, im Volksmund Herzrasen genannt. Da der Arzt jetzt Bewegungsmuster hat, kann er Verwechselungen ausschließen. SmartVital ist somit ein dauerhaftes Ruhe- und Belastungs-EKG.

Gibt es jedoch Auffälligkeiten, die nicht zu den Aktivitäten des Patienten passen, meldet das Gerät die gerade gemessenen Daten dem behandelnden Arzt. Dazu wird ein so genanntes Gateway in der Wohnung des Patienten installiert, das per Internet Kontakt zum Arzt herstellt. Mit SmartVital kommuniziert es via Bluetooth.

Auf der medizinischen Fachmesse Arab Health in Dubai präsentiert das IPMS im Januar SmartVital als Teil eines Gesamtsystems, das neben dem EKG weitere wichtige Vitalparameter wie Blutdruck, Gewicht oder Blutzucker im häuslichen Umfeld misst.

Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
