Windparks planen 10.12.2015, 15:40 Uhr

So misst eine gelbe Boje mit Laserstrahlen die Windstärke

Wo im Meer bläst der Wind am stärksten? Das können Windparkplaner zukünftig schneller herausfinden – mit einer Boje von Forschern des Fraunhofer-Instituts. Der gelbe Koloss misst die Windstärke mit Laserstrahlen.

Foto: Fraunhofer IWES

Foto: Fraunhofer IWES

Foto: Fraunhofer IWES

Foto: Fraunhofer IWES

Foto: Fraunhofer IWES

Stellenangebote im Bereich Elektrotechnik, Elektronik

Elektrotechnik, Elektronik Jobs
Safran Data Systems GmbH-Firmenlogo
Testingenieur / Certified Tester (m/w/d) Safran Data Systems GmbH
Bergisch Gladbach Zum Job
Stadtwerke München GmbH-Firmenlogo
Commissioning Manager Control, Field and Automation Engineering (m/w/d) Stadtwerke München GmbH
München Zum Job
Hochschule Esslingen-Firmenlogo
Professor:in für das Lehrgebiet "Elektrotechnik und Elektrische Energieversorgung" Hochschule Esslingen
Göppingen, Esslingen Zum Job
Röhm GmbH-Firmenlogo
Ingenieur (m/w/d) Elektrotechnik / Automatisierungstechnik / EMSR Röhm GmbH
Wesseling Zum Job
Herrenknecht AG-Firmenlogo
Technischer Redakteur (m/w/d) Herrenknecht AG
Schwanau Zum Job
Fraunhofer-Institut für Arbeitswirtschaft und Organisation IAO-Firmenlogo
Wissenschaftliche*r Referent*in der Institutsleiterin Fraunhofer-Institut für Arbeitswirtschaft und Organisation IAO
Stuttgart Zum Job
Technische Hochschule Rosenheim-Firmenlogo
Professorin / Professor (m/w/d) für Applied Embedded Computing Technische Hochschule Rosenheim
Rosenheim Zum Job
KTR Systems GmbH-Firmenlogo
Berechnungsingenieur (m/w/d) KTR Systems GmbH
Verband der Automobilindustrie e. V. (VDA)-Firmenlogo
Geschäftsführer (m/w/d) VDA QMC in China Verband der Automobilindustrie e. V. (VDA)
Peking, Shanghai (China) Zum Job
Stuttgart Netze GmbH-Firmenlogo
Ingenieur Baukoordination und Qualitätssicherung (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München-Firmenlogo
Underwriter Downstream / Energy (m/f/d) Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München
München Zum Job
EVH GmbH-Firmenlogo
Referent Elektrotechnik (m/w/d) EVH GmbH
Halle (Saale) Zum Job
Vermögen und Bau Baden-Württemberg-Firmenlogo
Diplom-Ingenieur / Bachelor (w/m/d) der Fachrichtung Elektrotechnik, Versorgungstechnik, Gebäudeklimatik, Gebäude- und Energietechnik Vermögen und Bau Baden-Württemberg
Die Autobahn GmbH des Bundes-Firmenlogo
Ingenieur Elektrotechnik für Informationstechnik und -sicherheit (m/w/d) Die Autobahn GmbH des Bundes
München Zum Job
Keysight Technologies Deutschland GmbH-Firmenlogo
Senior Process and Development Engineer for High Frequency Solutions (m/f/x) Keysight Technologies Deutschland GmbH
Böblingen Zum Job
Stadtwerke München GmbH-Firmenlogo
Strategische*r Einkäufer*in Anlagenbau (m/w/d) Stadtwerke München GmbH
München Zum Job
Iventa Austria Personalwerbung GmbH-Firmenlogo
Wind and Site Engineer (m/f/d) Iventa Austria Personalwerbung GmbH
Hamburg Zum Job
SWM Services GmbH-Firmenlogo
Projektingenieur*in für Prozess- und Automatisierungstechnik MSR (m/w/d) SWM Services GmbH
München Zum Job
NORD-MICRO GmbH & Co. OHG-Firmenlogo
Service Ingenieur - Fans (m/w/d) NORD-MICRO GmbH & Co. OHG
Frankfurt am Main Zum Job
DIgSILENT GmbH-Firmenlogo
Ingenieur Elektrotechnik (w/m/d) Power System Modelling DIgSILENT GmbH
Gomaringen Zum Job

Vor der Installation von Offshore-Windkraftanlagen müssen Planer herausfinden, wo der Wind am stärksten weht. „Kontinuierlich höhere Windgeschwindigkeiten auf See können die enormen Investitionen für die Errichtung und Netzanbindung wieder ausgleichen“, weiß Claudia Rudolph, Wissenschaftlerin am Fraunhofer-Institut für Windenergie und Energiesystemtechnik (IWES) in Bremerhaven. Das Problem: Windmessmasten, die die Windstärke in bis zu 100 m Höhe messen, sind recht umständlich zu installieren und kostenintensiv. Da muss es eine günstigere Lösung geben, haben sich die Forscher gedacht.

Gelbe Boje schießt Laserstrahlen in den Himmel

Neuer Held der Windmessung ist eine gelbe Boje: Sie ist 8 m lang, 2,55 m breit und stolze 4,9 t schwer. Sie ähnelt damit rein optisch den klassischen Leuchttonnen, die seit über 30 Jahren in der Nordsee im Einsatz sind. Die eigentliche Besonderheit an Bord ist ein Laser-Messgerät namens Light Detection and Ranging (Lidar) – Fans des autonomen Fahrens ist es vielleicht aus dem selbstfahrenden Google-Auto bekannt.

„Lidar-Systeme senden gepulste Laserstrahlen in die Atmosphäre. Diese werden an Partikeln in der Luft, den Aerosolen, reflektiert“, erklärt Rudolph. „Aus der Frequenzverschiebung des zurückgestreuten Signals wird die Windgeschwindigkeit und -richtung in den entsprechenden Messhöhen errechnet.“ Bislang war das bei schunkelnden Bojen unmöglich. Die Forscher haben deswegen einen Korrekturalgorithmus entwickelt, der die Bewegungen der Boje im Wasser ausgleicht.

Boje viel günstiger als Windmessmasten

Die Boje soll Windparkplanern zukünftig eine Menge Geld sparen. „Auf hoher See ist die Lidar-Boje eine echte Alternative zu Windmessmasten, die Windgeschwindigkeiten nur in einer Höhe von 100 m ermitteln“, sagt Rudolph. Sie lässt sich nämlich überall auf See schnell installieren. Die Kosten dafür fallen angeblich fünf bis zehn Mal geringer aus.

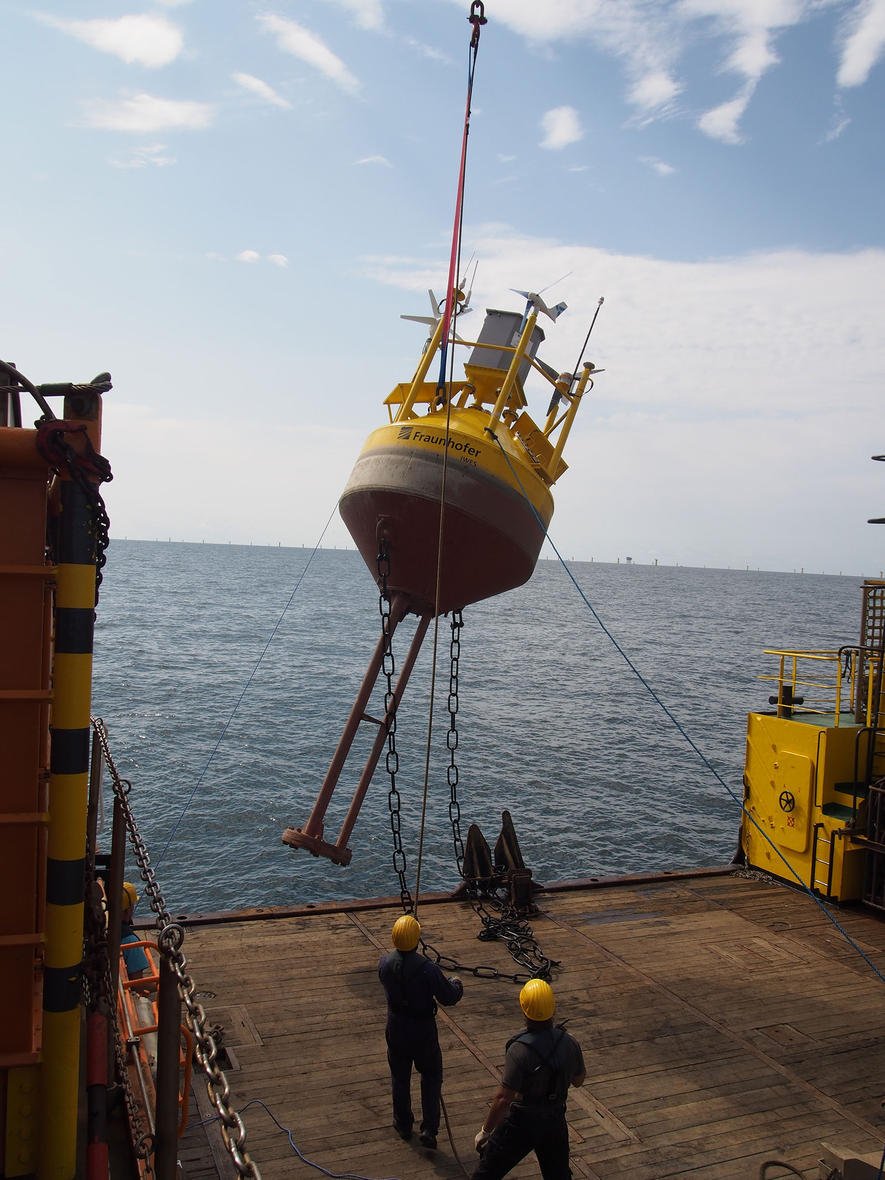

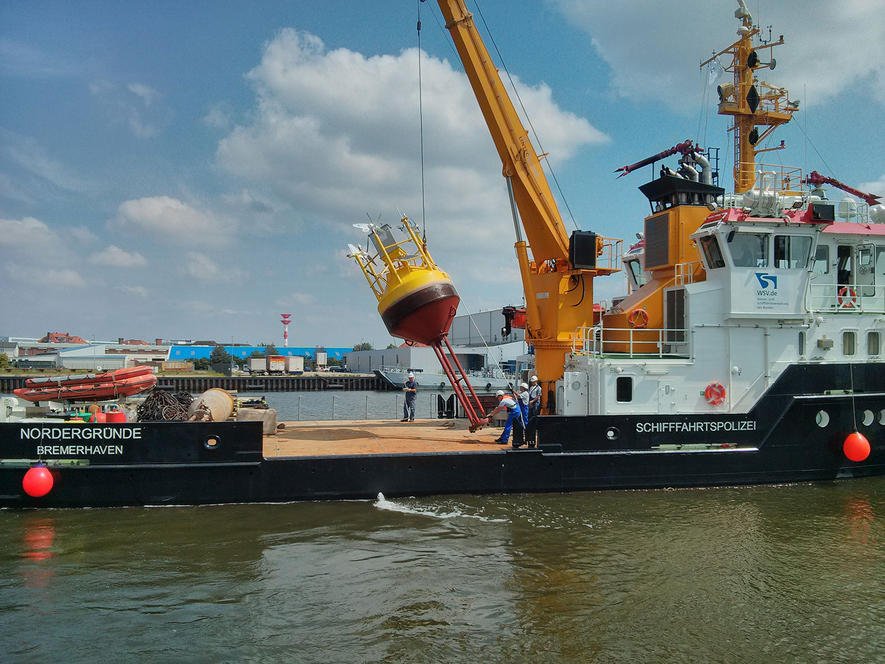

Mit einem Gewicht von 4,9 Tonnen ist die Lidar-Boje ein Schwergewicht.

Mit einem Gewicht von 4,9 Tonnen ist die Lidar-Boje ein Schwergewicht.

Quelle: Fraunhofer IWES

Auch die Wartung ist längst nicht so aufwändig wie die eines Messmasts. Das liegt unter anderem daran, dass das Lidar-Messgerät sicher in ein Aluminiumgehäuse mit Spezialglas eingekapselt ist. Dort ist es geschützt vor Salzwasser und extremen Umweltbedingungen auf See. Der Betreiber muss sich noch nicht mal um die Stromzufuhr kümmern. Denn die Boje ist mit drei kleinen Windgeneratoren und Solarpaneelen ausgestattet, die Strom für eine Woche Betrieb in drei Gel-Akkus speichern. Die Datenübertragung funktioniert per Wlan oder Satellit.

Vielversprechende Tests in der Nordsee

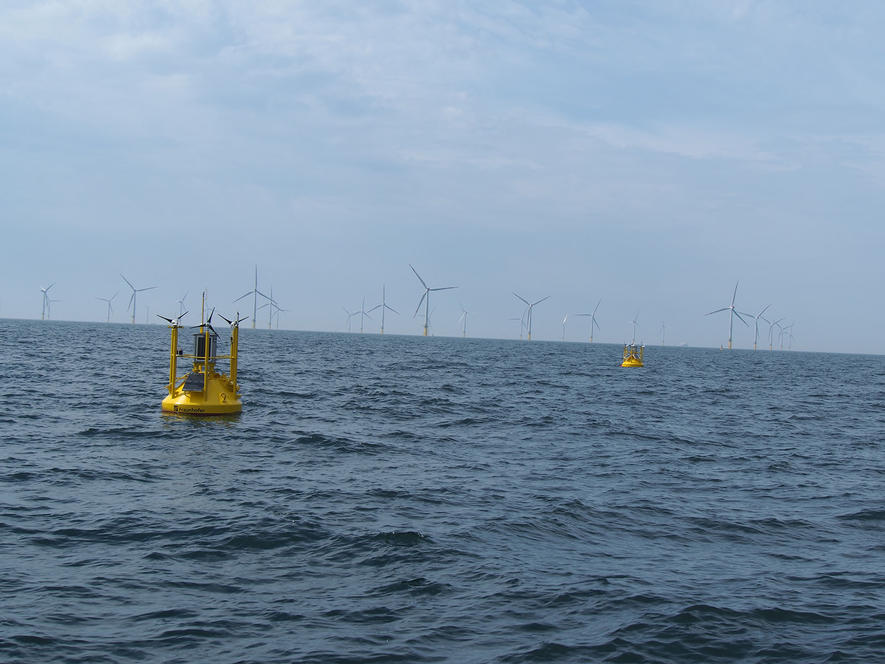

Erste Tests in der Nordsee liefern vielversprechende Ergebnisse: In der Nähe des Offshoreparks Alpha Ventus, 45 km vor Borkum, schoss eine Testboje Laserstrahlen in der Nähe des Messmasts Fino 1 in die Höhe. Die Werte von Messmast und Boje stimmten dabei zu 99,7 % überein. Mit dieser Demonstration wollen die Wissenschaftler ihre Entwicklung dem Offshore-Firmen-Konsortium Carbon Trust Offshore Wind Accelerator (OWA) präsentieren – eine gemeinnützige Gesellschaft mit dem Auftrag, die Umstellung auf eine klimafreundliche Wirtschaft voranzutreiben. „Werden die Kriterien der OWA erfüllt, erhält man einen Pre-Commercial-Status“, erklärt Rudolph. „Das ist ein wichtiges Signal an unsere potentiellen Kunden. Es zeigt, dass unser System voll einsatzfähig ist.“
