Kölner Dom wird komplett als 3D-Modell eingescannt

Den Kölner Dom, Deutschlands meist besuchte Sehenswürdigkeit, gibt es künftig auch als 3D-Modell. Seit Anfang Mai scannen Kölner Studierende den Dom bis ins letzte Detail. Milliarden von Bildpunkten sollen ein komplettes 3D-Modell des Doms ergeben. Es wird Teil eines virtuellen Archivs, das die größten Bauwerke der Menschheit enthält.

Die Ingenieure müssen schwindelfrei sein, die derzeit mit einem Hochleistungsscanner den Kölner Dom aufnehmen. Die größte Kathedrale nördlich der Alpen soll es künftig auch als hochauflösendes 3D-Modell geben.

Die Ingenieure müssen schwindelfrei sein, die derzeit mit einem Hochleistungsscanner den Kölner Dom aufnehmen. Die größte Kathedrale nördlich der Alpen soll es künftig auch als hochauflösendes 3D-Modell geben.

Foto: Anke Westermann/Hochschule Fresenius

Die Ingenieure müssen schwindelfrei sein, die derzeit mit einem Hochleistungsscanner den Kölner Dom aufnehmen. Die größte Kathedrale nördlich der Alpen soll es künftig auch als hochauflösendes 3D-Modell geben.

Foto: Anke Westermann/Hochschule Fresenius

Foto: Hochschule Fresenius

Foto: Hochschule Fresenius

Foto: Hochschule Fresenius

Foto: Hochschule Fresenius

Foto: Hochschule Fresenius

Stellenangebote im Bereich Elektrotechnik, Elektronik

Elektrotechnik, Elektronik Jobs
Carel Deutschland GmbH-Firmenlogo
Technical Solution Specialist (m/w/d) Presales Carel Deutschland GmbH
Gelnhausen-Hailer oder Homeoffice (Hessen, NRW, BW, RP, Saarland, Bayern) Zum Job
Sanofi-Aventis Deutschland GmbH-Firmenlogo
Trainee Manufacturing & Supply - All genders Sanofi-Aventis Deutschland GmbH
Frankfurt am Main Zum Job
Stuttgart Netze GmbH-Firmenlogo
(Junior) Ingenieur als Projektmanager in der Hochspannung (w/m/d) Stuttgart Netze GmbH
Stuttgart Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in / Architekt*in / Bauleiter*in (m/w/d) für Großprojekte der Bereiche Infrastruktur (Freileitung, Kabeltiefbau, Bahn) THOST Projektmanagement GmbH
Bremen, Hamburg, Leipzig, Göttingen, Dresden Zum Job
Hochschule Heilbronn-Firmenlogo
Doktorand*in - Wasserstofflabor Hochschule Heilbronn
Heilbronn Zum Job
MVV Netze GmbH-Firmenlogo
Fachingenieur Strom (m/w/d) MVV Netze GmbH
Mannheim Zum Job
IMS Röntgensysteme GmbH-Firmenlogo
Entwicklungsingenieur (m/w/i) für digitale Inspektionssysteme IMS Röntgensysteme GmbH
Heiligenhaus Zum Job
AVM-Firmenlogo
Entwickler für Hochfrequenztechnik (w/m/d) AVM
Nord-Micro GmbH & Co. KG-Firmenlogo
Projekt- / Produktingenieur (m/w/d) Nord-Micro GmbH & Co. KG
Frankfurt am Main Zum Job
BAM - Bundesanstalt für Materialforschung und -prüfung-Firmenlogo
Technische*r Mitarbeiter*in / Ingenieur*in (m/w/d) in einer Ingenieurwissenschaftlichen Fachrichtung mit dem Schwerpunkt Elektronik / Mikroelektronik BAM - Bundesanstalt für Materialforschung und -prüfung
Dräger Safety AG & Co. KGaA-Firmenlogo
Vertriebsingenieur / Vertriebsmitarbeiter (m/w/d) Gasmesstechnik / Sicherheitstechnik - Gebiet Hessen Dräger Safety AG & Co. KGaA
Wiesbaden Zum Job
Dräger Safety AG & Co. KGaA-Firmenlogo
Vertriebsingenieur / Vertriebsmitarbeiter (m/w/d) Gasmesstechnik / Sicherheitstechnik - Gebiet Hessen Dräger Safety AG & Co. KGaA
Wiesbaden Zum Job
BG ETEM - Berufsgenossenschaft Energie Textil Elektro Medienerzeugnisse-Firmenlogo
Elektroingenieur/in (m/w/d) als Dozent/in in der Bildungsstätte Dresden BG ETEM - Berufsgenossenschaft Energie Textil Elektro Medienerzeugnisse
Dresden Zum Job
IMS Messsysteme GmbH-Firmenlogo
Entwicklungsingenieur (m/w/i) Systemsoftware IMS Messsysteme GmbH
Heiligenhaus Zum Job
Dornier Power and Heat GmbH-Firmenlogo
Projektingenieur (m/w/d) Elektrotechnik Dornier Power and Heat GmbH
Berlin, Vetschau Zum Job
Dornier Power and Heat GmbH-Firmenlogo
Experten (m/w/d) für Mess-, Steuer- und Regelungstechnik Dornier Power and Heat GmbH
Hamburg Zum Job
Dornier Power and Heat GmbH-Firmenlogo
Projektleiter (m/w/d) im Bereich Kraftwerke / Energieanlagen Dornier Power and Heat GmbH
Hamburg, Vetschau Zum Job
Flughafen München GmbH-Firmenlogo
Projektingenieur Sicherheitstechnik Sprachalarmierung (w/m/d) Flughafen München GmbH
München Zum Job
wpd infrastruktur GmbH-Firmenlogo
Elektroingenieur (m/w/d) für nationale Wind- und Solarenergieprojekte wpd infrastruktur GmbH
verschiedene Standorte Zum Job
wpd infrastruktur GmbH-Firmenlogo
Netzanschlusskoordinator (m/w/d) Erneuerbare Energien wpd infrastruktur GmbH
Potsdam, Berlin Zum Job



Weltkulturerbe, Touristenattraktion und Identifikationszentrum für alle Bewohner der Stadt – das ist der Kölner Dom. Wie gigantisch die Kathedrale eigentlich ist, können Zahlen allenfalls andeuten: 407.000 Kubikmeter umbauter Raum, 160.000 Tonnen Gewicht überirdisch, allein 10.000 Quadratmeter Fensterfläche. Und wer bis ganz nach oben in die Turmspitze will, muss 533 Stufen hinter sich bringen.

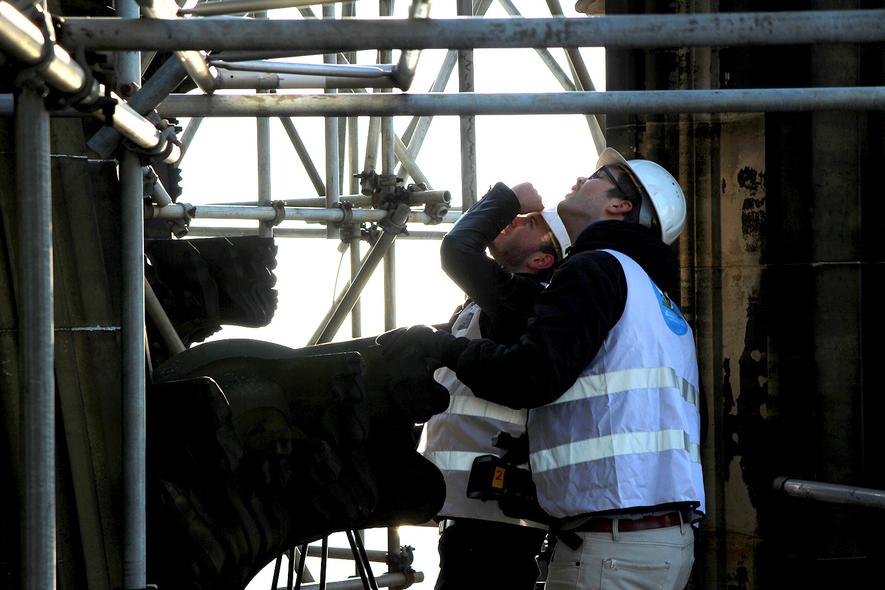

Die Dimensionen des Doms erleben seit Anfang Mai Studierende der Kölner Hochschule Fresenius hautnah. Sie klettern in die letzten Winkel, um das Gebäude wirklich komplett zu scannen und am Ende ein 3D-Modell zu fertigen. Mitte November sollen die Arbeiten nun abgeschlossen sein.

Eine virtuelle Arche für das Weltkulturerbe

Der Dom ließe sich dann theoretisch per 3D-Druck an jedem Ort der Welt nachbauen. Aber darum geht es nicht. Chris Wickenden, Leiter des Studiengangs „3D-Mind & Media“ an der privaten Hochschule, hat sich für das Projekt von dem Ingenieur Ben Kacyra inspirieren lassen. Der US-Amerikaner hatte einen mobilen, aber extrem leistungsstarken Laserscanner mitentwickelt.

Scanarbeit im Kreuzgang des Kölner Domes.

Scanarbeit im Kreuzgang des Kölner Domes.

Quelle: Hochschule Fresenius

Seit 2003 konzentriert er sich darauf, Welterbestätten mithilfe dieser Technik virtuell zu erfassen und zu erhalten. „CyArk“, eine Kurzform für „CyberArk“, so heißt Kacyras Initiative. Also eine Art virtueller Arche Noah, in der bislang schon beispielsweise die in Stein gehauenen Präsidentenköpfe auf dem Mount Rushmore aufgenommen sind.

Eine Million Zielpunkte pro Sekunde

Wickenden will seinen Studenten vor allem die praktische Seite ihrer Ausbildung nahebringen – da lag der Dom im Wortsinn nahe. Mit  Douglas Pritchard von der Heriot-Watt University in Edinburgh hat er einen der führenden Vermessungsspezialisten als Partner gewonnen, für die Vermessung nutzt die Gruppe einen Scanner der Firma Zoller & Fröhlich.

Wie aufwendig das Verfahren ist, zeigt ein Blick auf den Scanner, der an hunderten Orten aufgestellt werden musste, um alle Winkel des Bauwerkes zu erfassen. Das Gerät sendet Laserstrahlen aus, die auf jeweils einen bestimmten winzigen Punkt gerichtet werden. In einer einzigen Sekunde können bis zu einer Million solcher Punkte anvisiert und die Entfernung zu diesen gemessen werden.

Er ist das Herzstück der Aufnahmen: der extrem leistungsstarke Laserscanner der Firma Zoller & Fröhlich.

Er ist das Herzstück der Aufnahmen: der extrem leistungsstarke Laserscanner der Firma Zoller & Fröhlich.

Quelle: Anke Westermann/Hochschule Fresenius

Zusätzlich rotiert auf dem Scanner ein Spiegel, der den Laserstrahl ablenkt, und das Gerät dreht sich auch noch um seine eigene horizontale Achse. So entstehen extrem detaillierte und präzise Aufnahmen, wie Wickenden erklärt: „Wir reden hier nicht von 1600 Pixeln oder so, sondern von 64 Millionen Pixeln!“

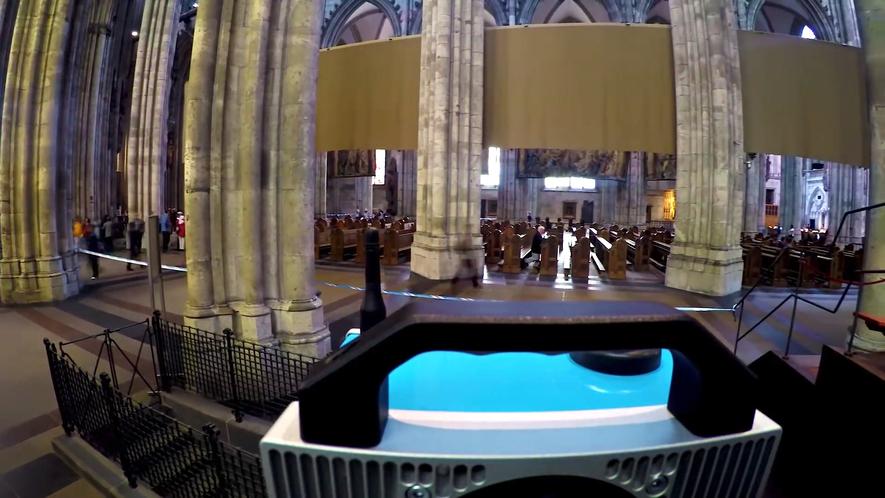

Im Video zeigen die Ingenieure, wie die Technik funktioniert und wie ungewöhnlich die Stellen sind, an denen der Scanner aufgebaut wird. Er schwebt an einem Teleskoparm mitten im Dom, um jede verborgene Stelle zu erfassen. Er erklimmt die Domspitzen, lugt durch jede Öffnung in der Domfassade, steht auf Simsen und kleinsten Plattformen.

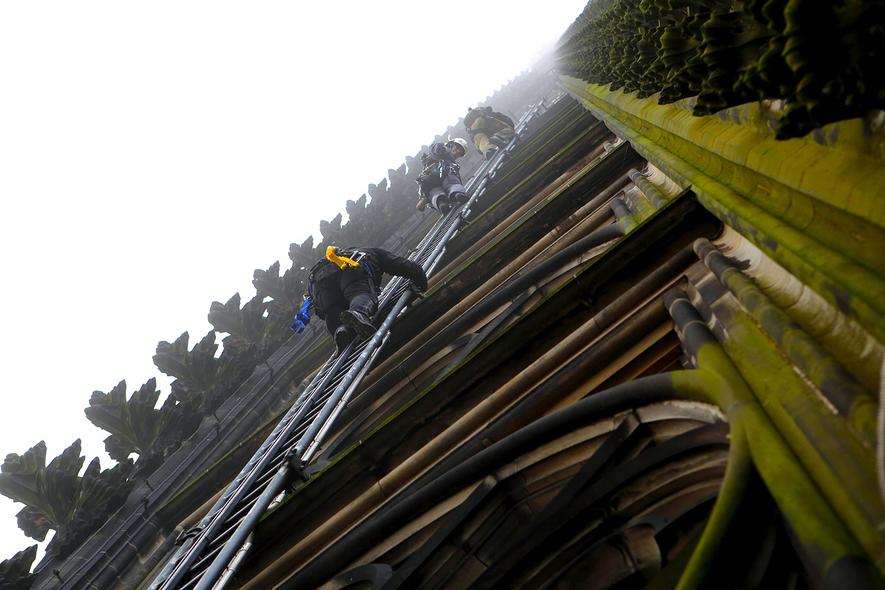

Die Ingenieure der Hochschule Fresenius erklimmen jede Stelle des Kölner Domes, um sie für ihr 3D-Modell zu erfassen.
