Die Physik hinter Hängebrücken: Das Geheimnis der Tragkabel
Warum Hängebrücken trotz ihrer schlanken Bauweise enorme Lasten tragen können. Ein Blick auf Statik, Aerodynamik und moderne Materialien.

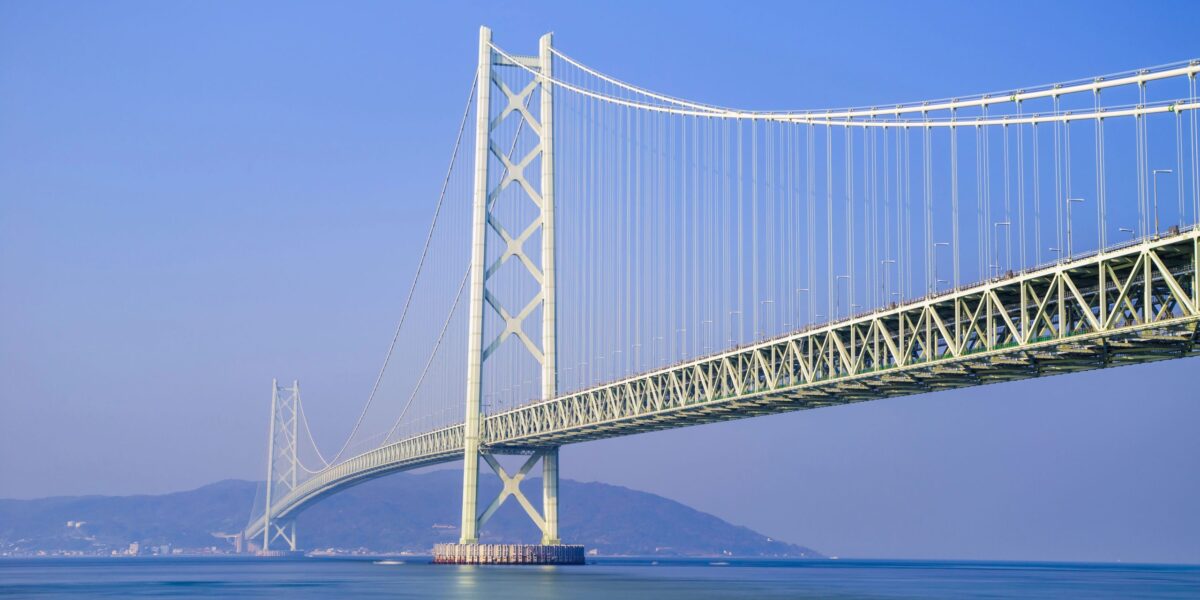

Akashi-Kaikyō-Brücke in Japan: Die Hängebrücke verbindet die Städte Kobe und Awaji und zählt mit einer Hauptspannweite von 1991 m zu den längsten Hängebrücken der Welt. Ihre Konstruktion zeigt, wie Tragkabel, Pylone und Anker zusammenwirken, um enorme Lasten über große Distanzen zu tragen.
Foto: Smarterpix / lkunl
Das Wichtigste in Kürze
- Hängebrücken tragen Lasten vor allem über Zugkräfte in den Tragkabeln.
- Die Pylone leiten die entstehenden Druckkräfte in den Baugrund weiter.
- Die Form der Kabel folgt einer Parabel, damit Kräfte effizient abgetragen werden.
- Moderne Hängebrücken werden im Windkanal und mit Simulationen geprüft.
- Aerodynamische Fahrbahnträger helfen, gefährliche Schwingungen durch Wind zu vermeiden.
- Die Tragkabel bestehen aus tausenden Einzeldrähten aus hochfestem Stahl.
Hängebrücken gehören zu den spektakulärsten Bauwerken des Ingenieurbaus. Sie überspannen Meeresarme, breite Flüsse oder tiefe Schluchten, wo andere Brückentypen an ihre Grenzen stoßen. Spannweiten von mehr als zwei Kilometern sind heute möglich.
Dabei wirken viele Hängebrücken erstaunlich schlank. Lange Stahlseile tragen eine Fahrbahn, die scheinbar frei im Raum schwebt. Trotzdem können diese Konstruktionen enorme Lasten aufnehmen.
Der Grund dafür liegt in einem klaren statischen Konzept. Hängebrücken nutzen Materialien und Geometrie so, dass Kräfte möglichst effizient übertragen werden. Zugkräfte, Druckkräfte und Biegung werden im Tragwerk gezielt verteilt. Genau dieses Zusammenspiel sorgt für Stabilität.
Inhaltsverzeichnis
- Das Grundprinzip: Kräfte sauber trennen
- Zentrale Bauteile einer Hängebrücke
- Die Form des Kabels folgt der Physik
- Der Durchhang entscheidet über die Kräfte
- Wind als größte Herausforderung
- Aerodynamische Formen verhindern gefährliche Schwingungen
- Hochfeste Stahlkabel tragen die Hauptlast
- Neue Materialien könnten Spannweiten weiter erhöhen
- Hängebrücken und Schrägseilbrücken im Vergleich
- Flexibilität hilft bei Erdbeben
- Einige der längsten Hängebrücken der Welt
- Stabilität durch Zusammenspiel vieler Faktoren
Das Grundprinzip: Kräfte sauber trennen
Im Brückenbau treten grundsätzlich zwei wichtige Kraftarten auf: Zug und Druck. Zugkräfte ziehen ein Bauteil auseinander. Druckkräfte pressen es zusammen. In vielen Bauwerken wirken beide Kräfte gleichzeitig und erzeugen zusätzlich Biegung. Das kann Material stark belasten. Hängebrücken trennen diese Kräfte weitgehend.
Die Tragkabel übernehmen vor allem Zugkräfte. Stahl ist dafür ideal geeignet, weil er sehr hohe Zugspannungen aufnehmen kann. Die Pylone – also die Brückentürme – stehen dagegen hauptsächlich unter Druck. Diese Kräfte werden in die Fundamente und schließlich in den Baugrund geleitet.
Die Lasten der Fahrzeuge fließen dabei in mehreren Schritten durch die Struktur:
- Verkehrslasten wirken auf den Fahrbahnträger.
- Vertikale Hänger leiten die Last in die Tragkabel.
- Die Kabel übertragen die Kräfte zu den Pylonen.
- Von dort gelangen sie in Fundamente und Ankerblöcke.
Das Ergebnis ist ein klar definierter Kraftfluss. Jedes Bauteil übernimmt eine spezifische Aufgabe.
Zentrale Bauteile einer Hängebrücke
| Bauteil | Hauptbeanspruchung | Funktion |
| Tragkabel | Zug | Übertragen die Lasten zu Türmen und Ankern |
| Pylone | Druck | Leiten vertikale Kräfte in den Baugrund |
| Hänger | Zug | Verbinden Fahrbahn und Tragkabel |
| Fahrbahnträger | Biegung / Torsion | Trägt Verkehr und verteilt Lasten |
| Ankerblöcke | Zugaufnahme | Halten die Kabelenden fest |
Dieses System nutzt die Eigenschaften der Materialien sehr effizient. Stahlkabel arbeiten nahezu vollständig in Zug. Beton oder Stahl in den Pylonen übernimmt Druck.
Die Form des Kabels folgt der Physik
Die geschwungene Linie der Tragkabel ist kein gestalterisches Detail. Sie ergibt sich direkt aus der Statik. Ein frei hängendes Seil bildet unter seinem Eigengewicht eine sogenannte Kettenlinie. Wird daran eine gleichmäßig verteilte Last befestigt – etwa eine Brückenfahrbahn –, nähert sich die Form einer Parabel an.
Diese Geometrie sorgt dafür, dass Kräfte entlang des Kabels ohne zusätzliche Biegung übertragen werden. Das Kabel trägt die Last also nahezu ausschließlich durch Zug.
Ingenieurinnen und Ingenieure nutzen diesen Effekt gezielt. Die Form des Kabels entsteht nicht zufällig, sondern wird bereits im Entwurf genau berechnet.
Der Durchhang entscheidet über die Kräfte
Ein wichtiger Entwurfsparameter ist der Durchhang der Kabel. Gemeint ist die maximale Tiefe der Seilkurve zwischen den Pylonen. Ist das Kabel sehr flach gespannt, steigen die Zugkräfte stark an. Das erfordert dickere Kabel und massive Ankerblöcke.
Ein größerer Durchhang reduziert die Kräfte im Kabel. Gleichzeitig kann die Brücke dann empfindlicher auf ungleichmäßige Belastungen reagieren.
In der Praxis liegt der Durchhang oft grob in der Größenordnung von etwa einem Achtel bis einem Zwölftel der Spannweite. Der genaue Wert hängt jedoch von vielen Faktoren ab, etwa von der Spannweite, der Nutzung der Brücke und den lokalen Baugrundbedingungen.
Wind als größte Herausforderung
Statisch gesehen sind Hängebrücken sehr effizient. Ihre größte Herausforderung liegt in der Dynamik. Die großen Spannweiten führen zu relativ leichten Konstruktionen. Dadurch können Windkräfte Schwingungen auslösen. Diese Bewegungen müssen kontrolliert werden.
Ein historisches Beispiel ist die Tacoma-Narrows-Brücke im US-Bundesstaat Washington. Sie stürzte 1940 wenige Monate nach ihrer Eröffnung ein. Der starke Wind brachte die Brücke in eine zunehmende Verdrehungsschwingung, bis die Struktur versagte.
Heute gilt dieses Ereignis als Wendepunkt im Brückenbau. Ingenieurinnen und Ingenieure begannen danach, aerodynamische Effekte viel intensiver zu untersuchen.
Aerodynamische Formen verhindern gefährliche Schwingungen
Moderne Hängebrücken werden deshalb im Windkanal getestet. Auch numerische Strömungssimulationen gehören inzwischen zum Standard. Ein wichtiges Ziel ist es, die Entstehung großer Luftwirbel zu vermeiden. Diese können periodische Kräfte erzeugen, die Schwingungen verstärken.
Viele Brücken nutzen deshalb aerodynamisch geformte Fahrbahnträger. Häufig handelt es sich um geschlossene Stahlkastenprofile mit strömungsgünstiger Form. Zusätzlich erhöhen Konstrukteurinnen und Konstrukteure die Torsionssteifigkeit des Brückendecks. Dadurch wird verhindert, dass sich die Fahrbahn stark verdreht.
In manchen Fällen kommen auch Schwingungsdämpfer zum Einsatz. Diese Systeme nehmen Bewegungsenergie auf und reduzieren die Amplitude der Schwingungen.
Warum Hängebrücken so große Spannweiten ermöglichen
- Die Tragkabel arbeiten fast ausschließlich in Zug – eine Belastungsart, die Stahl besonders gut aufnehmen kann.
- Die Kabel verteilen Lasten über große Distanzen und leiten sie zu Türmen und Ankerblöcken.
- Das Tragwerk ist vergleichsweise leicht, weil die Last nicht über massive Balken getragen werden muss.
- Die flexible Konstruktion kann Windkräfte und Temperaturdehnungen besser aufnehmen als starre Systeme.
- Moderne aerodynamische Fahrbahnträger reduzieren Schwingungen und erhöhen die Stabilität.
Hochfeste Stahlkabel tragen die Hauptlast
Die Tragkabel sind das zentrale Element jeder Hängebrücke. Sie bestehen nicht aus einem einzigen Stahlstab, sondern aus Tausenden dünner Drähte.
Beim Bau werden diese Drähte einzeln über die Pylone geführt und anschließend zu dicken Kabeln gebündelt. Dieses Verfahren wird Luftspinnen genannt.
Der Aufbau hat mehrere Vorteile:
- sehr hohe Zugfestigkeit
- gleichmäßige Spannungsverteilung
- hohe Redundanz
Selbst wenn einzelne Drähte beschädigt werden, bleibt die Tragfähigkeit des Kabels weitgehend erhalten. Korrosionsschutz spielt dabei eine wichtige Rolle. Moderne Kabel besitzen deshalb Schutzschichten und aufwendige Abdichtungen.
Neue Materialien könnten Spannweiten weiter erhöhen
In der Forschung wird seit einigen Jahren auch über neue Materialien für Tragkabel nachgedacht. Carbonfasern besitzen eine deutlich höhere Zugfestigkeit als Stahl und sind gleichzeitig leichter. Daraus könnten künftig sehr leistungsfähige Kabel entstehen.
Allerdings gibt es noch technische Herausforderungen, etwa bei der Verankerung der Fasern. Deshalb werden Carbonkabel derzeit vor allem in experimentellen Anwendungen untersucht. Im klassischen Brückenbau dominiert weiterhin hochfester Stahl.
Hängebrücken und Schrägseilbrücken im Vergleich
Bei sehr großen Spannweiten ist die Hängebrücke meist die effizienteste Lösung. Für kürzere Distanzen werden häufig Schrägseilbrücken gebaut. Der Unterschied liegt im Kraftsystem.
Bei Schrägseilbrücken verlaufen die Seile direkt vom Pylon zur Fahrbahn. Die Kräfte werden innerhalb der Brücke aufgenommen. Hängebrücken benötigen dagegen massive Ankerblöcke, in denen die Kabel im Boden verankert sind.
Schrägseilbrücken sind in der Regel steifer. Deshalb eignen sie sich oft besser für Bahnverkehr. Hängebrücken sind dagegen besonders geeignet, wenn sehr große Spannweiten überbrückt werden müssen.
Flexibilität hilft bei Erdbeben
Eine weitere Stärke von Hängebrücken ist ihre Fähigkeit, Bewegungen aufzunehmen. Starre Bauwerke können bei starken Erdbeben beschädigt werden. Hängebrücken besitzen dagegen eine gewisse Elastizität. Sie können Bewegungen aufnehmen und Energie abbauen.
Ein Beispiel liefert die Akashi-Kaikyō-Brücke in Japan. Während ihrer Bauzeit ereignete sich 1995 das schwere Kobe-Erdbeben. Die bereits errichteten Pylone verschoben sich dabei um etwa einen Meter.
Die Konstruktion blieb jedoch stabil. Ingenieurinnen und Ingenieure passten die Planung an und verlängerten die Spannweite entsprechend.
Einige der längsten Hängebrücken der Welt
| Brücke | Land | Hauptspannweite |
| 1915-Çanakkale-Brücke | Türkei | 2023 m |
| Akashi-Kaikyō-Brücke | Japan | 1991 m |
| Yangsigang-Brücke | China | 1700 m |
| Golden Gate Bridge | USA | 1280 m |
Stabilität durch Zusammenspiel vieler Faktoren
Die Stabilität von Hängebrücken entsteht nicht durch ein einzelnes Bauteil. Entscheidend ist das Zusammenspiel vieler Elemente.
Die Tragkabel übernehmen Zugkräfte. Pylone leiten Druckkräfte ab. Der Fahrbahnträger sorgt für Steifigkeit. Aerodynamische Formen reduzieren Windlasten. Hochfeste Materialien erhöhen die Tragfähigkeit. Dazu kommen moderne Simulationsmethoden und umfangreiche Windkanaltests.
So entstehen Bauwerke, die enorme Distanzen überspannen können – und gleichzeitig flexibel genug bleiben, um Lasten, Wind und sogar Erdbeben zu überstehen.
