Die größten Hubbrücken der Welt und die Physik, die sie möglich macht
Wie funktionieren Hubbrücken? Ein Blick auf Massenausgleich, Antriebe und Rekordbauwerke wie die Arthur Kill Bridge und die Kattwykbrücke.

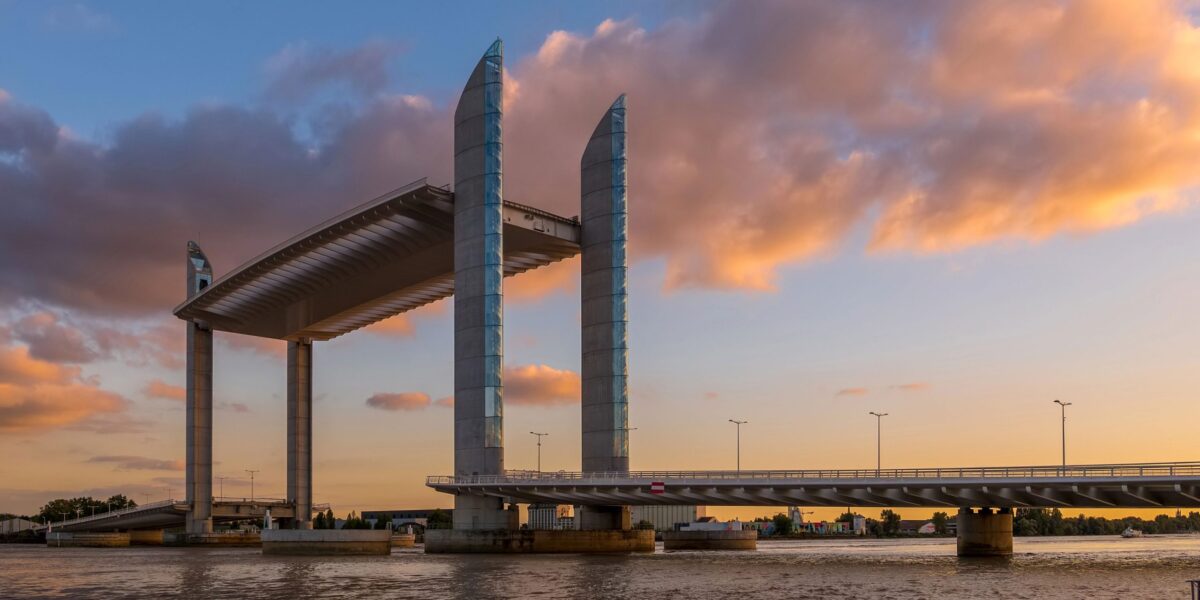

Pont Jacques Chaban-Delmas in Bordeaux: Die angehobene Fahrbahn zeigt das Prinzip der Hubbrücke – Gegengewichte in den Pylonen balancieren die mehrere tausend Tonnen schwere Konstruktion nahezu aus.
Foto: Smarterpix / phil_bird
Hubbrücken zählen zu den technisch anspruchsvollsten beweglichen Bauwerken im Ingenieurbau. Dieser Beitrag erläutert die physikalischen Grundlagen des Massenausgleichs, stellt globale Rekordhalter wie die Arthur Kill Bridge und die Kattwykbrücken vor und geht auf moderne Antriebstechnologien ein.
Wenn Tausende Tonnen Stahl fast lautlos in den Himmel gleiten, ist das das Ergebnis präziser Ingenieurarbeit. Im Gegensatz zu Klapp- oder Drehbrücken hebt die Hubbrücke die gesamte Fahrbahn vertikal an. Diese Bauweise ermöglicht große Spannweiten, die mit anderen beweglichen Systemen häufig nur mit höherem konstruktivem Aufwand oder eingeschränkter Steifigkeit realisierbar sind. Doch wie lässt sich diese Masse kontrolliert bewegen und wo stehen die größten Bauwerke dieses Typs?
Inhaltsverzeichnis
Die Wurzeln der vertikalen Mobilität
Die moderne Hubbrücke entstand im späten 19. Jahrhundert. Als einer der zentralen Entwickler gilt John Alexander Low Waddell. Sein Ansatz löste ein konkretes Problem: Drehbrücken benötigten einen Mittelpfeiler, der die Fahrrinne teilte und für Schiffe riskant war.
Mit der South Halsted Street Bridge in Chicago (1894) wurde das Potenzial des neuen Systems erstmals sichtbar. Die vertikale Bewegung begrenzt zwar die maximale Durchfahrtshöhe, bietet aber eine hohe strukturelle Stabilität. Genau deshalb setzen Ingenieurinnen und Ingenieure Hubbrücken bis heute bevorzugt im Eisenbahnverkehr ein. Hier sind Steifigkeit, Tragfähigkeit und definierte Lagerbedingungen wichtiger als die maximale Öffnungshöhe.
Das Prinzip der Balance: Physik mit minimalem Energieeinsatz
ie Mechanik einer Hubbrücke basiert auf einem einfachen, aber wirkungsvollen Prinzip: Massenausgleich. Jede Hubbrücke ist im Grunde eine riesige Waage. In den Pylonen (den Türmen) hängen Betongewichte, die nahezu massengleich zur Hubspanne ausgelegt und in der Praxis leicht unterbalanciert sind.
Der Antrieb muss deshalb nicht die gesamte Masse bewegen, sondern lediglich:
• Reibungsverluste im System
• Trägheit beim Anfahren
• aerodynamische Einflüsse durch Wind
Das erklärt, warum selbst bei sehr schweren Hubteilen vergleichsweise kompakte Antriebe ausreichen. Die tatsächlich erforderliche Hubkraft liegt typischerweise nur im Bereich weniger Prozent der Gesamtmasse.
Die Antriebsarten: Seil vs. Hydraulik
In der modernen Ingenieurspraxis haben sich zwei Systeme durchgesetzt:
- Seilzugantrieb (elektro-mechanisch)
Dies ist der Klassiker. Elektromotoren treiben über Getriebe große Seiltrommeln an. Die Seile laufen über die Umlenkrollen an der Turmspitze.
o Vorteil: Sehr hohe Hubgeschwindigkeiten sind möglich.
o Technik: Zum Einsatz kommen oft „6×25 Filler Wire“-Stahlseile, die besonders biegesteif und langlebig sind. - Hydraulischer Direktantrieb
Hier drücken große Hydraulikzylinder das Deck nach oben oder bewegen es über ein Hebelsystem.
o Vorteil: Enorme Kraftübertragung auf kleinstem Raum.
o Nachteil: Begrenzte Hubhöhe durch die Länge der Zylinder.
Zentrale Herausforderung beider Systeme ist die synchrone Bewegung aller Hubpunkte. Diese wird in der Regel über redundante Steuerungssysteme (SPS) überwacht und abgesichert.
Vergleich der Systeme
| Merkmal | Elektrische Winden | Hydraulische Zylinder |
| Präzision | Sehr hoch (SPS-gesteuert) | Mittel bis hoch |
| Wartung | Fokus auf Elektrotechnik | Fokus auf Mechanik/Fluide |
| Umweltrisiko | Minimal | Risiko durch Leckagen |
| Energieeffizienz | Hoch (nur bei Bewegung) | Mittel (Standby-Verluste) |
Das sind die größten Hubbrücken der Welt
Wenn wir über die „größten“ Hubbrücken sprechen, müssen wir zwischen der reinen Spannweite und der Masse des Hubteils unterscheiden. Während die USA historisch die Nase vorn hatten, setzen moderne europäische Bauten heute Maßstäbe in Sachen Effizienz und Design.
Die Arthur Kill Vertical Lift Bridge (USA) – Der Längenrekord
Dieses Bauwerk zwischen Staten Island und New Jersey gilt weiterhin als größte Eisenbahnhubbrücke weltweit. Mit 170 m ist das bewegliche Fachwerkteil fast so lang wie zwei Fußballfelder. Die mechanische Herausforderung hierbei: die enorme Windanfälligkeit der langen Gitterstruktur bei Sturm, die durch massive Führungsschienen an den Pylonen abgefangen wird.
| Technische Kennzahl | Wert |
| Länge der Hubspanne | 170 m |
| Höhe der Pylone | 66 m |
| Gewicht der Hubspanne | ca. 2000 t |
| Nutzung | Güterverkehr |
Pont Jacques Chaban-Delmas (Frankreich) – Das Schwergewicht
In Bordeaux steht ein technisches Bauwerk, das 2013 eingeweiht wurde. Zwar ist die Spannweite mit 117 m geringer als beim US-Rekordhalter, doch das Gewicht und die Breite sind außergewöhnlich. Das Hubteil ist rund 45 m breit.
- Besonderheit: Die vier Pylone sind als schlanke, futuristische Betontürme ausgeführt.
- Mechanik: Im Inneren der Türme bewegen sich die Gegengewichte völlig lautlos. Die Hubhöhe von 77 Metern erlaubt es selbst riesigen Kreuzfahrtschiffen, bis ins Stadtzentrum vorzudringen.
Kattwykbrücke (Deutschland) – Das Hamburger Doppel
Hamburg ist eine der wichtigsten Städte für Hubbrücken weltweit. Die Neue Bahnbrücke Kattwyk (2020) ist mit einer Hubspanne von 130,85 Metern eine der größten in Europa. Zusammen mit der alten Kattwykbrücke (1973) bildet sie ein technisch bemerkenswertes Ensemble.
Hier wird deutlich, warum die Hubbrücke für die Bahn so wichtig ist: Im Gegensatz zu Klappbrücken bleibt das Gleisbett im Hubteil absolut verwindungssteif, was die Belastung der Schienenstöße minimiert.
Die Herausforderung liegt weniger im Heben als in der Präzision:
- temperaturbedingte Längenänderungen
- Verformungen unter Last
- exakte Schienenübergänge
Bereits wenige Millimeter Abweichung können hier sicherheitskritisch werden.
Vergleich der bedeutendsten Bauwerke
| Brücke | Standort | Spannweite (m) | Hubhöhe (m) | Baujahr |
| Arthur Kill Bridge | New York, USA | 170 | 41 | 1959 |
| Kattwykbrücke (Neu) | Hamburg, DE | 131 | 53 | 2020 |
| Pont Gustave-Flaubert | Rouen, FR | 120 | 55 | 2008 |
| Chaban-Delmas | Bordeaux, FR | 117 | 77 | 2013 |
| Cape Cod Canal Bridge | Massachusetts, USA | 166 | 41 | 1935 |
Gewichtsoptimierung: Das orthotrope Deck
Im Brückenbau gilt eine einfache Regel: Jedes Gramm zu viel kostet bares Geld. Jede Tonne, die man beim Fahrbahndeck einspart, entlastet die Pylone, schont die Seile und reduziert die nötige Antriebsleistung massiv.
Hier hat sich das orthotrope Stahldeck (OSD) als Goldstandard etabliert. Statt auf schwere Betonplatten setzen Ingenieurinnen und Ingenieure auf eine vergleichsweise dünne Stahlplatte, die durch aufgeschweißte Längsrippen in Form gebracht wird.
Warum das Sinn ergibt?
- Leichtgewicht: Die Totlast sinkt im Vergleich zu Beton dramatisch.
- Tempo: Ganze Sektionen lassen sich im Werk vorfertigen und auf der Baustelle extrem schnell montieren.
- Ausdauer: Werden die Schweißnähte gut gepflegt, hält so eine Konstruktion locker über 100 Jahre.
Instandhaltung: Wenn die Brücke zur Maschine wird
Eine Hubbrücke ist kein unbewegliches Denkmal, sondern eine riesige Maschine, die oft Wind, Wetter und salziger Seeluft trotzen muss. Ohne einen strengen Wartungsplan geht hier nichts. In der Praxis hat sich ein dreistufiges Modell bewährt:
- Der monatliche Check (Stufe I): Ein kurzer Blick auf die Seile (Gibt es Drahtbrüche?) und ein Test der Bremsleistung stehen hier im Fokus.
- Die Quartals-Analyse (Stufe II): Hier wird es genauer. Die Fachleute messen den Seildurchmesser und prüfen, ob die Schmierung noch passt.
- Das große Jahres-Audit (Stufe III): Einmal im Jahr geht es ans Eingemachte. Getriebe und Lager werden auf Herz und Nieren geprüft, und die Pylonen durchlaufen Ultraschall- oder Röntgenprüfungen.
Und falls doch mal das Licht ausgeht? Keine Sorge. Die Sicherheitsprotokolle sind mehrstufig. Erst springen Dieselgeneratoren oder Batterien ein, und wenn alle Stricke reißen, lässt sich die Brücke sogar manuell bewegen, um den Weg für Schiffe frei zu machen.
Windfest und digital: Ein Blick nach vorn
Warum entscheidet man sich eigentlich für eine Hubbrücke und nicht für eine elegante Klappbrücke? Oft gibt der Wind den Ausschlag. Während eine hochgeklappte Fahrbahn wie ein riesiges Segel wirkt und gewaltige Kräfte auf die Gelenke ausübt, bleibt das Deck einer Hubbrücke einfach horizontal. Das macht sie deutlich unempfindlicher gegenüber Sturm und Böen.
Einordnung: Hubbrücke vs. andere Systeme
| Brückentyp | Stärke | Schwäche |
| Hubbrücke | große Spannweiten, hohe Lasten | hohe Baukosten, massive Türme |
| Klappbrücke | kompakt | begrenzte Spannweite |
| Drehbrücke | günstig | Pfeiler im Wasser |
Die Zukunft der Hubbrücke ist jedoch digital. Mit dem „Digitalen Zwilling“ ziehen Sensoren in den Stahl ein. Anstatt Bauteile nach starren Kalenderdaten zu tauschen (Predictive Maintenance), verrät die Brücke selbst, wann ein Lager wirklich am Ende ist.
Ein weiterer spannender Ansatz: Die Rekuperation. Ähnlich wie beim Bremsen eines Elektroautos könnte die Energie, die beim Absenken des tonnenschweren Decks entsteht, zurückgewonnen und für den nächsten Hub gespeichert werden. Das ist nicht nur effizient, sondern macht die Stahlriesen auch ein Stück nachhaltiger.
