Für Rohbau und nach Hochwasser 08.08.2022, 15:35 Uhr

Neuartige Bautrockner: energieeffizienter und leiser

Eine Trocknungstechnik mit Heizdraht und Dämmplatten ist marktreif funktioniert verblüffend einfach. Dabei arbeitet sie wesentlich energieeffizienter als herkömmliche Systeme mit Infrarot-Heizstrahlern oder Trockenluftgebläsen.

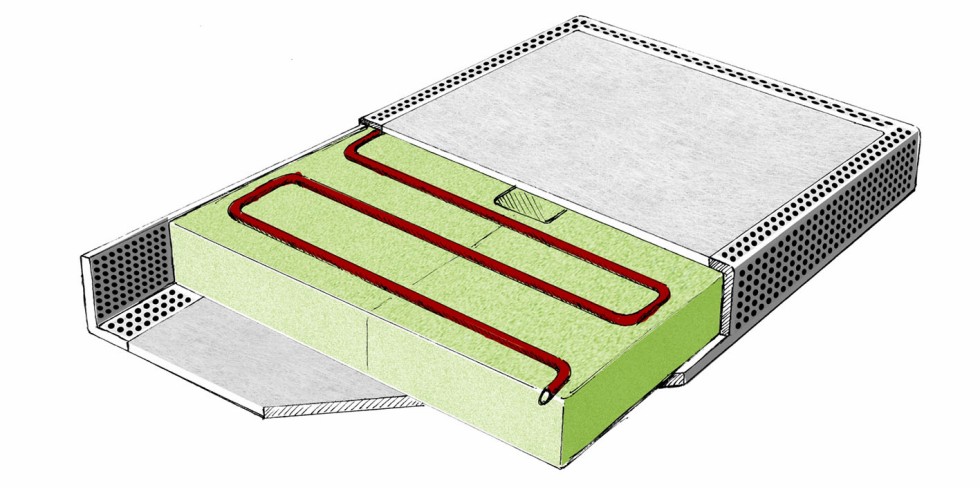

Der Aufbau des Trocknungsmoduls: Der Heizdraht ist in unbrennbare Mineralwolle eingebettet. Der entstehende Wasserdampf kann durch das diffussionsoffene Material nach außen entweichen. Foto: Fraunhofer

Der Aufbau des Trocknungsmoduls: Der Heizdraht ist in unbrennbare Mineralwolle eingebettet. Der entstehende Wasserdampf kann durch das diffussionsoffene Material nach außen entweichen.

Foto: Fraunhofer

Wasserschäden in der Wohnung durch undichte Wasserrohre oder als Folge von Starkregen und Hochwasser konnten bisher meistens nur durch den Einsatz lärmender und stromfressender Bautrockner behoben werden. Fraunhofer-Forschende haben mit „FastDry“ eine Technik entwickelt, die wesentlich weniger Energie benötigt und mindestens genauso schnell wie herkömmliche Systeme arbeitet. Die FastDry-Technik aus dem Fraunhofer IBP ist marktreif und wird bereits in Lizenz gebaut. Die neuen Geräte arbeiten dabei mit verblüffend einfachen physikalischen Effekten.

Feuchtigkeit aus Wänden und Decken holen

Feuchte Wände sind ein massives Problem, denn die Feuchtigkeit beeinträchtigt das Wohnraumklima und begünstigt die Bildung von gesundheitsschädlichem Schimmel. Im schlimmsten Fall kann eine Wohnung oder ein Haus unbewohnbar werden. Nach Angaben des Gesamtverbands der deutschen Versicherer wurden in Deutschland im Jahr 2019 rund 1,1 Million Wasserschäden gezählt, im Durchschnitt entsteht alle 30 Sekunden ein Leck in einer Wasserleitung. Hinzu kommen Naturereignisse wie Starkregen und Hochwasser, die Kellergeschosse und Wohnungen schwer beschädigen können.

Bautrockner zur Entfeuchtung von Wänden und zur Sanierung von Wasserschäden arbeiten mit Infrarot-Heizstrahlern oder Trockenluftgebläsen, den sogenannten Adsorptionstrocknern. Diese Geräte sind jedoch energieintensiv, Adsorptionstrockner sind zudem sehr laut. Forschende des Fraunhofer-Instituts für Bauphysik IBP haben nun die innovative Trocknungstechnik FastDry entwickelt. Sie sorgt nach Angaben der Forscherinnen und Forscher für eine schnelle Entfeuchtung der Wände oder Decken und ist dabei wesentlich energieeffizienter als herkömmliche Systeme.

Dämmplatte plus Heizdraht

Das Trocknungsmodul FastDry besteht aus einer großen, rechteckigen und beidseitig kaschierten Dämmplatte. Sie wird direkt an der feuchten Wand angebracht und erwärmt die Wand mit einem integrierten Heizdraht. Der entstehende Wasserdampf durchquert die diffusionsoffenen Materialien im Panel und entweicht ungehindert nach außen. Die Wärmeenergie wiederum bleibt durch die Dämmung in der Wand. Das Trocknungsmodul benötigt deshalb nur wenig Strom, um die Temperatur zu halten und der Raum wird nicht unnötig aufgeheizt. Für die Dämmschicht nutzen Projektleiter Andreas Zegowitz, Gruppenleiter Wärmekennwerte, Klimasimulation in der Abteilung Hygrothermik, und sein Team handelsübliche Mineralwolle. Sie ist nicht brennbar und erfüllt daher auch strenge Brandschutzvorschriften.

Der Aufbau des Trocknungsmoduls: Der Heizdraht ist in unbrennbare Mineralwolle eingebettet. Der entstehende Wasserdampf kann durch das diffussionsoffene Material nach außen entweichen. Foto: Fraunhofer

Top Stellenangebote

Zur Jobbörse
AVISTA OIL Deutschland GmbH-Firmenlogo
Projektingenieur (m/w/d) im Anlagenbau AVISTA OIL Deutschland GmbH
Hannover Zum Job
JUMO GmbH & Co. KG-Firmenlogo
Strategischer Einkäufer im Bereich Mechanik (m/w/d) JUMO GmbH & Co. KG
GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München-Firmenlogo
Diplom-Ingenieur / Master / Bachelor (m/w/divers) GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München
Würzburg (Home-Office) Zum Job
Wacker Chemie AG-Firmenlogo
Betreuungsingenieur OT-Sicherheit (w/m/d) Wacker Chemie AG
Burghausen Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
HSE-Manager (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
Produktionsleiter (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
BORSIG ZM Compression GmbH-Firmenlogo
Mechatroniker (m/w/d) Prüffeld und Montage BORSIG ZM Compression GmbH
Meerane Zum Job
thyssenkrupp nucera-Firmenlogo
Verfahrensingenieur/Process Engineer Elektrolysetechnologien (m/w/divers) thyssenkrupp nucera
Dortmund Zum Job
thyssenkrupp Bilstein GmbH-Firmenlogo
Software Engineer - Automotive (m/w/divers) thyssenkrupp Bilstein GmbH
Ennepetal Zum Job
SRAM Deutschland GmbH-Firmenlogo
Design Engineer (m/f/d) SRAM Deutschland GmbH
Schweinfurt Zum Job
thyssenkrupp Steel Europe AG-Firmenlogo
Werkstudent:in im Bereich "Grüne Transformation" (m/w/d) thyssenkrupp Steel Europe AG
Duisburg Zum Job
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Bauteilverantwortlicher - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
Evangelische Kliniken Rheinland gGmbH-Firmenlogo
Bauleiter:in (m/w/d) im Gesundheitswesen Evangelische Kliniken Rheinland gGmbH
Bergisch Gladbach Zum Job
Energie-Wende-Garching GmbH & Co. KG-Firmenlogo
Technischer Leiter (m/w/d) Energie-Wende-Garching GmbH & Co. KG
Garching Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauzeichner im Hochbau (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauleiter für Handelsimmobilien (m/w/d) RATISBONA Handelsimmobilien
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Ingenieur - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
HBC Hochschule Biberach-Firmenlogo
W2-Vertretungsprofessur (m/w/d) HBC Hochschule Biberach
Biberach an der Riß Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauingenieur für unsere Tiefbauplanung (LPH 1-5) (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
NORD-MICRO GmbH & Co. OHG-Firmenlogo
Ingenieur Elektrotechnik (m/w/d) Leiterplattenlayout / Baugruppenkonstruktion NORD-MICRO GmbH & Co. OHG
Frankfurt am Main Zum Job

Besser als Infrarot, leiser als Adsorptionstrockner

FastDry verbraucht laut Fraunhofer IBP erheblich weniger Strom als vergleichbare Bautrockner und arbeitet zudem deutlich schneller als Adsorptionsgeräte. Auch im Vergleich zu Infrarot-Heizplatten schneidet die Fraunhofer-Technik besser ab. FastDry benötigt nur etwa 15 Prozent der Energie, die Standard-Infrarotgeräte für den gleichen Vorgang einsetzen. Die Arbeitstemperatur liegt typischerweise bei etwa 55° Celsius. „Wir haben eine Temperatur gewählt, die auch empfindliche Baumaterialien problemlos aushalten. Heiß genug, um das zügige Entweichen der Feuchtigkeit zu bewirken, aber nicht so heiß, dass der Nutzer sich versehentlich die Hand verbrennen könnte“, erläutert Zegowitz.

Ein weiterer Vorteil: Da weder Gebläse noch Kompressor im Einsatz sind, arbeiten die FastDry-Geräte lautlos. Sie können problemlos tagsüber im Büro oder in der Privatwohnung über Nacht laufen.

Ausgereifte Entwicklung

Das Grundkonzept von FastDry, das Zurückhalten der Wärme in der Wand bei gleichzeitigem Entweichen der Feuchtigkeit, erscheint verblüffend einfach. Das ist auch deshalb gelungen, weil die Expertinnen und Experten des Fraunhofer IBP jahrzehntelange Erfahrung und Know-how in den Bereichen Baumaterialien, Bauphysik, Feuchtigkeitsmanagement und Raumklima einbringen konnten. Prof. Hartwig Künzel, Abteilungsleiter Hygrothermik am Fraunhofer IBP, sagt: „FastDry war kein Schnellschuss. Wir haben das Konzept über die Jahre hinweg in vielen Versuchsreihen immer weiter entwickelt und optimiert“.

Sensoren messen Oberflächentemperatur der Wand

Doch wie merkt das FastDry-Modul, dass die Wand trocken ist? Ein Temperatursensor misst kontinuierlich die Oberflächentemperatur. Neben der Temperatur wird die Stromaufnahme des Moduls gemessen. Je mehr Feuchtigkeit die Wand bereits abgegeben hat, desto weniger Energie ist nötig, um die definierte Temperatur zu halten. „Bei gleichbleibender Temperatur und Energieaufnahme beispielsweise über einen Zeitraum von 24 Stunden kann die Wand als trocken angesehen werden. Das FastDry-Modul wird dann ferngesteuert abgeschaltet oder manuell vom Netz getrennt. Anschließend kann es von der Wand genommen werden“, erklärt Zegowitz. Das verhindert, dass ein Modul weiterläuft und Energie verbraucht, obwohl die Wand längst trocken ist.

Die Technik ist nach Angaben des Fraunhofer IBP marktreif und bereit zur Serienproduktion. Die CE-Kennzeichnung der Module des Lizenznehmers liege ebenfalls vor. Zielgruppe sind zunächst einmal professionelle Dienstleister im Bereich Bautrocknung oder Gebäudesanierung. Auch für die Versicherer sind das gute Nachrichten, denn sie müssen oftmals für die Kosten der Entfeuchtung von Wänden bei Wasserschäden aufkommen, die durch die schnelle Trocknung und den niedrigen Energieverbrauch spürbar sinken.

Bautrocknung beim Rohbau und nach Hochwasser

FastDry eignet sich nicht nur für die Sanierung von Wasserschäden in Wohnungen. „Die Module können überall da eingesetzt werden, wo es um das Entfeuchten von Flächen geht, etwa beim Rohbau oder auch bei der Sanierung historischer Gebäude. Durch die befürchtete Zunahme an Starkregenereignissen wird auch der Bedarf für effiziente Trocknungstechnik steigen“, erklärt Künzel.

Im nächsten Schritt arbeiten die Expertinnen und Experten des Fraunhofer IBP daran, die FastDry-Module flexibel und formbar zu gestalten. Damit ließen sich beispielsweise Säulen oder Holzbalken für den Trocknungsvorgang umwickeln.

Praxisrelevante Vorteile bei der Sanierung

Nach Angaben des deutschen Sanierungsunternehmens Sprint verbrauchen die von der gemeinsam mit dem Fraunhofer-Institut für Bauphysik IBP vom österreichischen Infrarotpanel-Hersteller WMT Thermosysteme GmbH entwickelten FastDry-Module erheblich weniger Energie und führen dennoch schneller als herkömmliche Trocknungsmethoden zum Erfolg. Danach spare das DryPanelPro genannte Gerät mindestens 30 Prozent Energie gegenüber herkömmlichen Infrarot-Wärmeplatten ein. Das Trocknungsergebnis sei dank der diffusionsoffenen Isolierung auf der wandabgewandten Seite, die die aus der Wand verdunstende Feuchtigkeit in den Innenraum passieren lässt, besonders gleichmäßig, die Trocknungsqualität hoch.

Hinzu komme ein geringes Gewicht. Die Panels seien leicht, transportabel und schnell aufgebaut und arbeiten lautlos, so dass sie rund um die Uhr betrieben werden können, ohne zu stören.

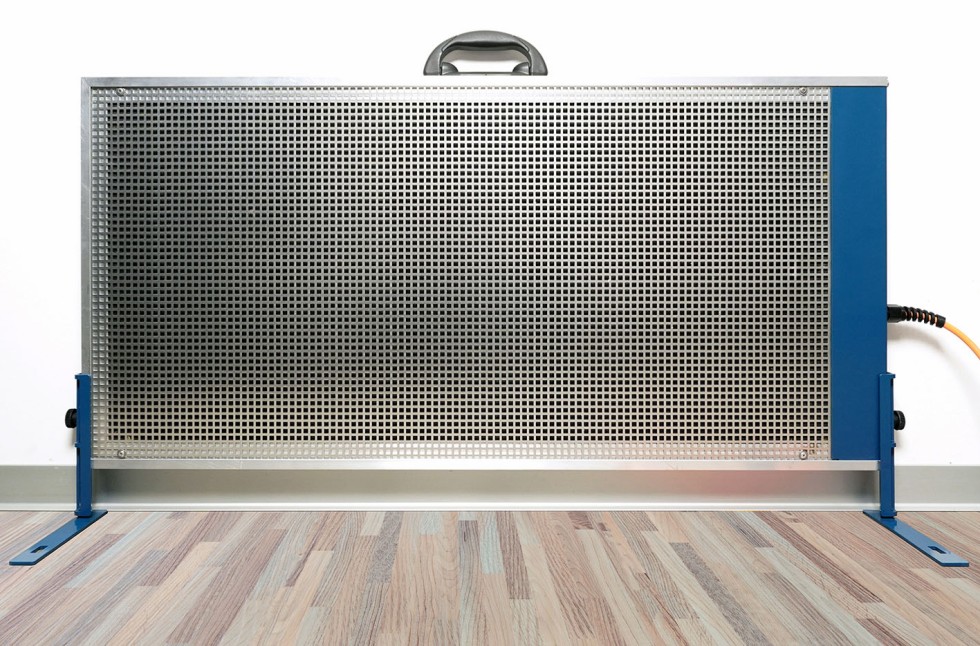

Vorderansicht des DryPanelPro-Trocknungsgerätes.

Foto: WMT Thermosysteme

Empfehlung der Redaktion – das könnte Sie auch interessieren:

  1. Weitere Beiträge zu interessanten Produkten
  2. Nichts mehr verpassen: Hier geht‘s zur Newsletter-Anmeldung
  3. Vorfertigung: TGA-Module für den Bau
  4. Nachhaltigkeit: Klimaneutraler Büroturm mit Überschuss-Power in der Fassade
  5. Aktuelle Beiträge aus der Branche
Von Fraunhofer IBP / Karlhorst Klotz
