Ich habe viele Jahre über Dusch-WCs geschrieben. Damals ging es vor allem um Komfort, Hygiene und Kaufberatung. Erst der Blick aus Ingenieursperspektive zeigt, wie viel Technik tatsächlich in diesen Produkten steckt. Plötzlich stehen nicht mehr Sitzheizung oder Fernbedienung im Mittelpunkt, sondern Düsengeometrien, Durchlauferhitzer, Sensorik und elektrochemische Reinigungsverfahren.
Wer ein modernes Dusch-WC heute zerlegen würde, fände eine erstaunliche Mischung aus Hydraulik, Werkstofftechnik, Mikroelektronik, Lufttechnik und Software. Hinter der Keramik arbeitet ein komplexes System, das viele klassische Ingenieurdisziplinen miteinander verbindet. Genau deshalb lohnt sich ein genauer Blick.
Inhaltsverzeichnis
- Das Herzstück: Die Reinigungsdüse
- Warmwasser auf Knopfdruck
- Kleine Elektrochemieanlage im Badezimmer
- Auch die Keramik ist heute Hightech
- Sensoren und Mikrocontroller übernehmen die Steuerung
- Geruchsmanagement durch Lufttechnik
- Auch der Warmluftföhn ist Ingenieurarbeit
- Die größte Herausforderung heißt Kalk
- Sicherheit zwischen Strom und Wasser
- Die Toilette als Diagnoselabor
- Mehr als eine Toilette
Kurz zusammengefasst
- Moderne Dusch-WCs vereinen Strömungsmechanik, Sensorik und Mikroelektronik.
- Speziell entwickelte Düsen verbessern die Reinigungswirkung bei geringem Wasserverbrauch.
- Durchlauferhitzer ersetzen zunehmend Warmwasserspeicher.
- Elektrochemische Verfahren unterstützen die automatische Hygiene.
- Sensoren und Mikrocontroller übernehmen zahlreiche Komfortfunktionen.
- Kalkschutz und Wartung sind entscheidend für die Lebensdauer.
- Die nächste Entwicklungsstufe könnte die automatische Gesundheitsanalyse sein.

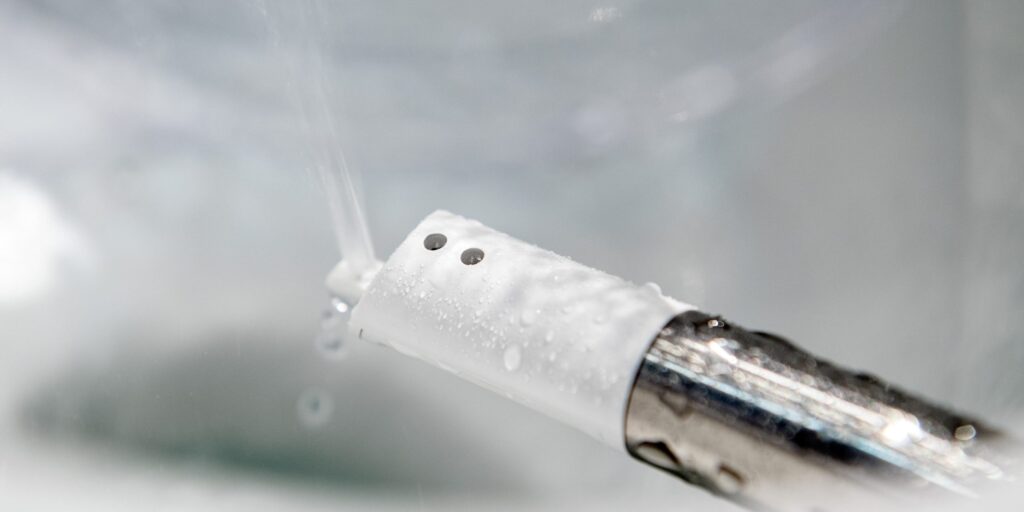

Das Herzstück: Die Reinigungsdüse
Die wichtigste Komponente eines Dusch-WCs ist die ausfahrbare Reinigungsdüse. Was zunächst banal klingt, entpuppt sich bei näherer Betrachtung als anspruchsvolle Strömungstechnik.
Moderne Geräte arbeiten längst nicht mehr mit einem einfachen Wasserstrahl. Hersteller optimieren Düsenform, Druck und Tropfengröße gezielt, um mit möglichst wenig Wasser eine hohe Reinigungswirkung zu erzielen.
Ein bekanntes Beispiel ist die WhirlSpray-Technologie von Geberit. Hier verlässt das Wasser die Düse pulsierend und leicht rotierend. Dadurch verteilt sich der Strahl gleichmäßiger und erreicht eine größere Fläche.
Für die Entwickler ergeben sich dabei klassische ingenieurwissenschaftliche Fragestellungen:
- Welche Düsengeometrie erzeugt das beste Strahlbild?
- Wie lassen sich Druckverluste minimieren?
- Welche Rolle spielt die Turbulenz im Wasserstrahl?
- Wie groß darf die Wassermenge sein, ohne den Komfort zu beeinträchtigen?
Heute kommen bei der Entwicklung solcher Systeme häufig numerische Strömungssimulationen zum Einsatz. Die virtuelle Analyse spart Entwicklungszeit und hilft, das Zusammenspiel aus Komfort und Ressourceneffizienz zu optimieren.
Warmwasser auf Knopfdruck
Lange Zeit arbeiteten Dusch-WCs mit kleinen Warmwasserspeichern. Sie hielten ständig einige Liter Wasser auf Temperatur. Das funktionierte zuverlässig, verursachte aber auch permanente Wärmeverluste.
Viele aktuelle Premiumgeräte setzen deshalb auf kompakte Durchlauferhitzer. Das Wasser wird erst im Moment der Nutzung auf etwa 35 bis 39 °C erwärmt.
Ingenieurtechnisch handelt es sich um kleine Hochleistungssysteme mit erstaunlicher Leistungsdichte. Innerhalb weniger Sekunden müssen sie auf Änderungen des Wasserdurchflusses reagieren und die Temperatur konstant halten.
Dabei treffen mehrere Herausforderungen zusammen:
- hohe Heizleistung auf kleinem Raum,
- schnelle elektronische Regelung,
- Schutz vor Überhitzung,
- möglichst geringe Kalkanfälligkeit.
Der oft genannte Vorteil eines praktisch unbegrenzten Warmwasserangebots gilt allerdings nur, solange Wasserdruck, Heizleistung und Stromversorgung ausreichend dimensioniert sind.
Kleine Elektrochemieanlage im Badezimmer
Besonders spannend ist ein Ansatz des japanischen Herstellers TOTO. Beim sogenannten EWATER+-System wird normales Leitungswasser elektrochemisch behandelt. Dabei entstehen kurzfristig leicht oxidierende Bestandteile, die die Reinigung der Düse und bestimmter Oberflächen unterstützen.
Nach einiger Zeit zerfällt das behandelte Wasser wieder zu gewöhnlichem Leitungswasser. Im Grunde arbeitet hier eine kleine elektrochemische Anlage direkt im Toilettensystem.
Technisch verbindet das Verfahren mehrere Disziplinen:
- Elektrochemie,
- Wassertechnik,
- Hygienetechnik,
- automatische Prozesssteuerung.
Das Ziel besteht darin, den Einsatz zusätzlicher Reinigungsmittel zu reduzieren und gleichzeitig die Betriebshygiene zu verbessern.
Auch die Keramik ist heute Hightech
Auf den ersten Blick wirkt eine WC-Schüssel wie ein einfaches Keramikbauteil. Tatsächlich investieren die Hersteller viel Entwicklungsarbeit in Material und Geometrie.
Spülrandlose Konstruktionen verhindern schwer zugängliche Bereiche, in denen sich Schmutz oder Biofilme ansammeln können. Hinzu kommen spezielle Glasuren, die besonders glatte Oberflächen erzeugen.
Noch interessanter ist die Formgebung der Keramik selbst. Mithilfe numerischer Strömungssimulationen analysieren Entwickler die Wasserführung während des Spülvorgangs.
Bei Geberits TurboFlush-Technologie sorgt beispielsweise eine asymmetrische Innengeometrie dafür, dass das Wasser gezielt verwirbelt wird. Das verbessert die Reinigungsleistung und reduziert gleichzeitig die Geräuschentwicklung. Hier treffen Werkstofftechnik und Computational Fluid Dynamics unmittelbar aufeinander.
Sensoren und Mikrocontroller übernehmen die Steuerung
Viele moderne Dusch-WCs verfügen über erstaunlich viel Sensorik.
Je nach Modell arbeiten unter anderem:
- Anwesenheitssensoren,
- Sitzbelegungssensoren,
- Temperatursensoren,
- Wasserstandssensoren,
- Deckelpositionssensoren.
Die Daten laufen in einer elektronischen Steuerung zusammen. Sie entscheidet, wann der Deckel öffnet, die Sitzheizung aktiviert wird oder die Geruchsabsaugung startet.
Viele Premiumgeräte speichern zudem individuelle Benutzerprofile. Wassertemperatur, Düsenposition oder Strahlstärke lassen sich für mehrere Personen hinterlegen. Aus Sicht eines Ingenieurs handelt es sich dabei um klassische Embedded Systems mit Mikrocontroller-Steuerung.
Geruchsmanagement durch Lufttechnik
Viele hochwertige Geräte verfügen über eine integrierte Geruchsabsaugung. Dabei wird Luft direkt aus dem WC-Becken abgesaugt, über Aktivkohlefilter geführt und anschließend gereinigt wieder in den Raum abgegeben.
Der eigentliche technische Kniff liegt in der Luftführung. Die Entwickler müssen mehrere Anforderungen gleichzeitig erfüllen:
- möglichst geringe Geräuschentwicklung,
- niedrigen Energieverbrauch,
- hohe Filterwirkung,
- kompakte Bauweise.
Im Prinzip handelt es sich um eine kleine Lüftungsanlage, deren Strömungsverhalten genauso sorgfältig ausgelegt werden muss wie das der Wasserdüse.
Auch der Warmluftföhn ist Ingenieurarbeit
Viele Dusch-WCs verfügen zusätzlich über eine Trocknungsfunktion. Ein kleiner Lüfter erzeugt einen temperierten Luftstrom, dessen Temperatur und Volumenstrom elektronisch geregelt werden.
Zu heiße Luft wäre unangenehm, zu wenig Luft verlängert die Trocknungszeit unnötig. Auch hier spielen Thermodynamik, Regelungstechnik und Akustik eine wichtige Rolle.
Die größte Herausforderung heißt Kalk
Über ein Problem wird vergleichsweise selten gesprochen: die Wasserhärte. Die feinen Düsenöffnungen, Magnetventile und Heizelemente reagieren empfindlich auf Kalkablagerungen. Besonders in Regionen mit hartem Wasser kann dies die Funktion langfristig beeinträchtigen.
Deshalb verfügen hochwertige Geräte über automatische Reinigungsprogramme. Viele spülen die Düse vor und nach jeder Nutzung. Einige Systeme erinnern zusätzlich an notwendige Entkalkungen.
Aus technischer Sicht handelt es sich um ein klassisches Problem der Betriebssicherheit hydraulischer Mikrosysteme.
Sicherheit zwischen Strom und Wasser
Dusch-WCs vereinen Elektronik, Wasser und den direkten Kontakt zum Menschen. Entsprechend hoch sind die Anforderungen an die Sicherheit.
Die Geräte verfügen über Schutzmechanismen gegen elektrischen Schlag, Überhitzung und ungewollten Wasseraustritt. Gleichzeitig verhindern Rückflusssicherungen, dass verunreinigtes Wasser in das Trinkwassernetz gelangt.
Auch der Energieverbrauch spielt eine Rolle. Sitzheizung, Durchlauferhitzer, Lüfter und Elektronik benötigen Strom. Moderne Steuerungen reduzieren deshalb den Standby-Verbrauch und aktivieren einzelne Funktionen nur dann, wenn sie tatsächlich benötigt werden.
Die Toilette als Diagnoselabor
Die spannendste Entwicklung der kommenden Jahre dürfte allerdings weniger mit Reinigung als mit Medizintechnik zu tun haben.
Internationale Forschungsgruppen arbeiten an sogenannten Smart Toilets, die Urin und Stuhl automatisch analysieren können. Ziel ist es, gesundheitliche Veränderungen möglichst früh zu erkennen.
Diskutiert werden Sensoren für:
- Stoffwechselparameter,
- Entzündungsmarker,
- Nierenfunktion,
- Darmgesundheit,
- verschiedene krankheitsrelevante Biomarker.
Künstliche Intelligenz könnte die Daten künftig automatisch auswerten und Auffälligkeiten erkennen. Noch befinden sich viele dieser Systeme im Forschungsstadium. Das Potenzial für Prävention und Früherkennung gilt jedoch als groß.
Mehr als eine Toilette
Wer ein modernes Dusch-WC ausschließlich als Komfortprodukt betrachtet, unterschätzt die Technik dahinter.
Die Geräte verbinden Strömungsmechanik, Thermodynamik, Werkstofftechnik, Elektrochemie, Lufttechnik und Embedded Systems in einem einzigen Produkt. Gleichzeitig müssen sie leise arbeiten, wenig Energie verbrauchen, hygienisch bleiben und über viele Jahre zuverlässig funktionieren.
Vielleicht ist genau das die spannendste Erkenntnis, wenn man Dusch-WCs einmal nicht aus Sicht der Nutzerinnen und Nutzer betrachtet. Hinter einem alltäglichen Badezimmerprodukt verbirgt sich ein kleines mechatronisches System, in dem zahlreiche Ingenieurdisziplinen zusammenkommen.
