Zwei Verfahren kombiniert 18.09.2014, 15:49 Uhr

Scharfe Bilder aus dem Körperinneren

Siemens kombiniert zwei Diagnosetechniken in einer neuartigen Maschine. Damit lassen sich Tumoren präzise lokalisieren, die Durchblutung des Herzens messen und die Funktion der Gehirnzellen überprüfen. Das erste Gerät hat die Zentralklinik in Bad Berka bei Weimar bekommen.

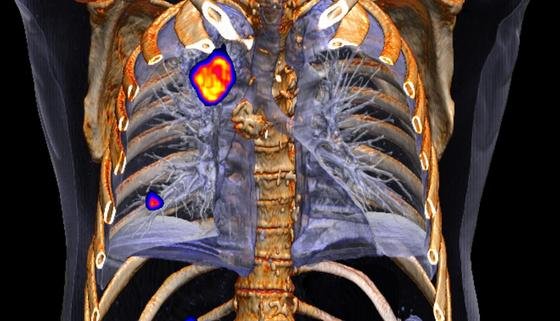

Ein neues Untersuchungsgerät von Siemens vereinigt erstmals zwei bildgebende Verfahren miteinander: den Positronen-Emissions-Tomographen (PET) und den mit Röntgenstrahlen arbeitenden Computertomographen (CT). PET ist in der Lage, Stoffwechselvorgänge im Körper darzustellen.

Ein neues Untersuchungsgerät von Siemens vereinigt erstmals zwei bildgebende Verfahren miteinander: den Positronen-Emissions-Tomographen (PET) und den mit Röntgenstrahlen arbeitenden Computertomographen (CT). PET ist in der Lage, Stoffwechselvorgänge im Körper darzustellen.

Foto: Siemens

Langsam fährt der Patient durch die Röhre. Zuvor ist ihm per Injektion ein radioaktives Präparat verabreicht worden, in diesem Fall Glucose, die mit radioaktivem Fluor 18 versetzt ist. Diese reichert sich vor allem in Tumorgeweben an. Wenn der Patient seine Fahrt beendet hat, liegt den Ärzten ein traumhaft scharfes Bild vor, auf dem Tumore, Skelett und Weichteile zu sehen sind. Die Position der Krebszellen ist millimetergenau zu sehen, sodass eine präzise Operation möglich ist.

Top Stellenangebote

Zur Jobbörse
APOprojekt GmbH-Firmenlogo
Prozess- und Qualitätsmanager (all genders) APOprojekt GmbH
Hamburg, Düsseldorf, Frankfurt Zum Job
Schüller Möbelwerk KG-Firmenlogo
Umweltingenieur (m/w/d) Schüller Möbelwerk KG
Herrieden bei Ansbach Zum Job
N-ERGIE Netz GmbH-Firmenlogo
Maßnahmenplaner für das Netzgebiet (m/w/d) N-ERGIE Netz GmbH
Rothenburg Zum Job
Nanotec Electronic GmbH & Co. KG-Firmenlogo
Projektleiter (w/m/d) Nanotec Electronic GmbH & Co. KG
Feldkirchen Zum Job
Karlsruher Verkehrsverbund GmbH-Firmenlogo
Angebots- / Verkehrsplaner*in (m/w/d) regionale Busverkehre Karlsruher Verkehrsverbund GmbH
Karlsruhe Zum Job
Menlo Systems GmbH-Firmenlogo
Ingenieur / Techniker (m/w/d) für die Produktion von Frequenzkämmen Menlo Systems GmbH
Planegg Zum Job
ANDRITZ Küsters GmbH-Firmenlogo
Inbetriebnahme-Ingenieur (m/w/d) ANDRITZ Küsters GmbH
Krefeld Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Consultant Digital Transformation (m/w/d) Schwerpunkte IT, Industrie und Engineering THOST Projektmanagement GmbH
Freiburg im Breisgau, Mannheim, München, Stuttgart Zum Job
P+R Betriebsgesellschaft mbH-Firmenlogo
Bauingenieur / Architekt P+R-Parkhäuser (w/m/d) P+R Betriebsgesellschaft mbH
Hamburg Zum Job
WEMAG Netz GmbH-Firmenlogo
Prozessorganisator Grundzuständiger Messstellenbetrieb (m/w/d) WEMAG Netz GmbH
Schwerin Zum Job
Aerologic GmbH-Firmenlogo
Engineer Aircraft Reliability & Maintenance Program (m/f/x) Aerologic GmbH
Leipzig/Halle Airport Zum Job
Brüninghoff GmbH & Co.KG-Firmenlogo
Ingenieurin (m/w/divers) als Führungskraft für Arbeitssicherheit / Gesundheitsschutz Brüninghoff GmbH & Co.KG
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur Konstruktiver Ingenieurbau/Brückenbau (w/m/d) Die Autobahn GmbH des Bundes
Frankfurt-Gelnhausen Zum Job
Hamamatsu Photonics Deutschland GmbH-Firmenlogo
Vertriebsingenieur (m/w/d) Bereich Spektrometer und Mikroskopie Hamamatsu Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur/in als Bauwerksprüfer (w/m/d) Die Autobahn GmbH des Bundes
Darmstadt Zum Job
Quantum-Systems GmbH-Firmenlogo
Junior Recruiter (m/f/d) Quantum-Systems GmbH
Gilching Zum Job
Kromberg & Schubert Automotive GmbH & Co. KG-Firmenlogo
Ingenieur für Funktionale Sicherheit (m/w/d) Kromberg & Schubert Automotive GmbH & Co. KG
Abensberg bei Regensburg Zum Job
Quantum-Systems GmbH-Firmenlogo
Manager (m/w/d) Export/Zoll & Auftragsabwicklung Quantum-Systems GmbH
Gilching Zum Job
Quantum-Systems GmbH-Firmenlogo
.Net Software Developer (Munich or Kyiv) (f/m/d) Quantum-Systems GmbH
Gilching, Kiew (Ukraine) Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur Planung Bauwerke (w/m/d) Die Autobahn GmbH des Bundes

Biograph mCT Flow heißt das neue Gerät, das die Siemens-Medizintechnik entwickelt hat. Es vereinigt erstmals zwei bildgebende Verfahren miteinander: den Positronen-Emissions-Tomographen (PET) und den mit Röntgenstrahlen arbeitenden Computertomographen (CT). PET ist in der Lage, Stoffwechselvorgänge im Körper darzustellen. Das überlagerte CT hilft den Ärzten bei der Orientierung an Hand des Skeletts.

Gammastrahlen zeichnen ein Bild

Es gibt eine Fülle von so genannten Radiopharmaka, die Positronen aussenden, das sind praktisch Elektronen mit positiver Ladung. Jedes dieser Präparate hat eine gewisse Vorliebe. Manche reichern sich in Tumoren an, andere sammeln sich in den Herzkranzgefäßen, in Knochen oder im Gehirn. Am jeweiligen Ziel reagieren die Positronen mit Elektronen. Dabei entstehen zwei Photonen, die in unterschiedliche Richtungen davonflitzen. Diese Gammastrahlen erfassen Detektoren, die in der Röhre stecken.

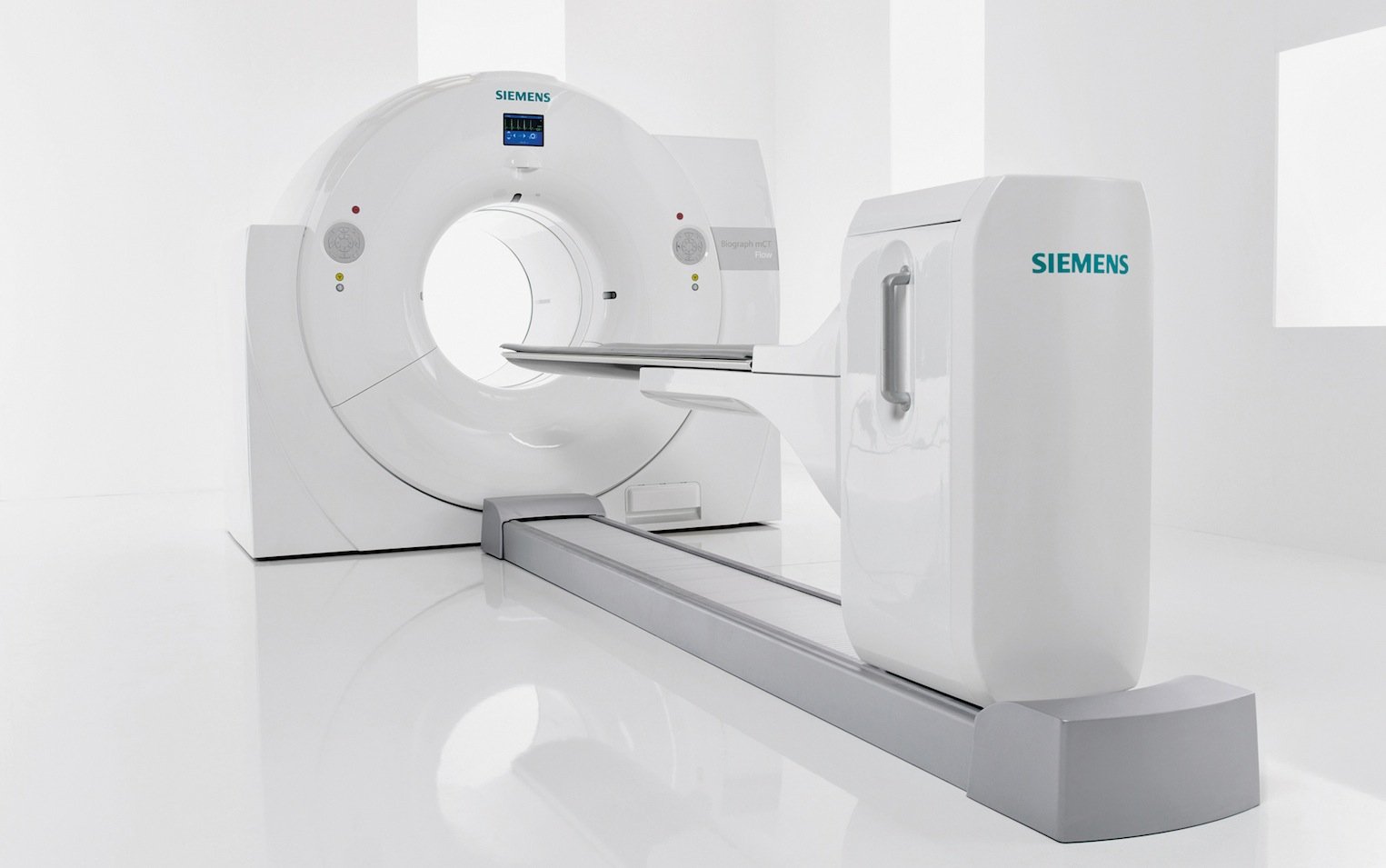

Der Biograph mCT Flow, wie Siemens sein neuestes Gerät zur Bildgebung nennt, kombiniert Computertomographie und Positronen-Emissions-Tomographie. Das Ergebnis sind Bilder mit höchster Aussagekraft.

Der Biograph mCT Flow, wie Siemens sein neuestes Gerät zur Bildgebung nennt, kombiniert Computertomographie und Positronen-Emissions-Tomographie. Das Ergebnis sind Bilder mit höchster Aussagekraft.

Quelle: Siemens

Daraus und aus den Röntgensignalen errechnet der Computer das Bild für die Diagnostiker. Die Radiopharmaka, die in kleinen Zyklotronen hergestellt werden – große Kliniken betreiben selbst solche Geräte –, haben eine Halbwertzeit von oft weniger als einer Stunde. In dieser Zeit zerfällt die Hälfte der radioaktiven Teilchen. Nach wenigen Stunden ist nichts mehr übrig, der Patient ist also strahlenfrei.

Die Strahlenbelastung ist geringer

PET gibt nicht nur Aufschluss darüber, wo sich das jeweilige Radiopharmakon sammelt, sondern auch wie viel davon umgesetzt wird. Die Präparate sind so konstruiert, dass der Körper sie genauso behandelt wie Moleküle, die für den Stoffwechsel nötig sind, beispielsweise Zucker. Die jeweils umgesetzten Mengen geben Aufschluss darüber, wie gut ein Organ funktioniert. So lässt sich beispielsweise die Durchblutung des Herzmuskels messen und damit die Gefahr eines Infarkts abschätzen. Um die gigantische Datenmenge zu verarbeiten nutzen die Siemens-Ingenieure statt üblicher Festplatten Festkörper-Speicher, die weitaus schneller zu beschreiben und auszulesen sind.

Der Radiologe kann vor Beginn der Fahrt des Patienten durch die Röhre festlegen, welche Organe erfasst werden sollen. Das reduziert die Strahlenbelastung um bis zu 32 Prozent, so Siemens.

Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
