MEHR KRAFT UND FEINGEFÜHL 02.10.2014, 14:45 Uhr

Besser operieren mit hydraulischen Endoskopen

Minimalinvasive Verfahren, bei denen nur kleine Schnitte in die Haut notwendig sind, kommen immer häufiger in der Chirurgie zum Einsatz. Bisher mussten Ärzte dabei aber viel Kraft aufwenden – wodurch Präzision verlorenging. Fraunhofer-Forscher bieten statt der bislang primitiven Mechanik nun hydraulische Technik an.

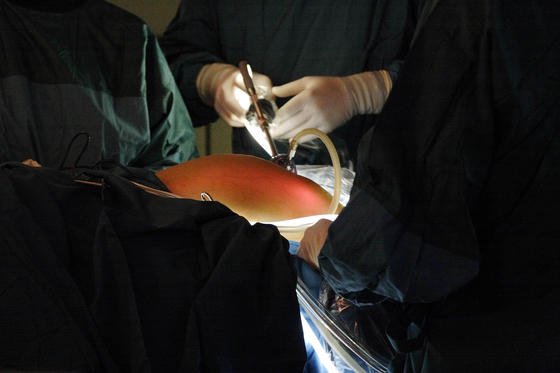

Operation mit dem Endoskop: Fraunhofer-Forscher haben hydraulische OP-Werkzeuge entwickelt, in denen die bisher üblichen Seilzüge durch eine sterile, für den Menschen unschädliche Flüssigkeit ersetzt wurden. Damit lässt es sich präziser arbeiten.

Operation mit dem Endoskop: Fraunhofer-Forscher haben hydraulische OP-Werkzeuge entwickelt, in denen die bisher üblichen Seilzüge durch eine sterile, für den Menschen unschädliche Flüssigkeit ersetzt wurden. Damit lässt es sich präziser arbeiten.

Foto: dpa/mail@photowerkstatt.de

Den Begriff Bowdenzug kennt wohl nicht jeder, die Technik aber schon: Drahtseile, die durch eine relativ starre Hülle geführt werden. So funktionieren die einfachen Bremsen an Fahrrädern oder der Drahtauslöser am Fotoapparat. Die Fahrradbremse lässt sich auch gut mit heutigen endoskopischen Geräten vergleichen: Man drückt eine Klammer zusammen, und am anderen Ende greift eine andere Art Zange zu. Das funktioniert zuverlässig, lässt sich aber nicht immer leicht dosieren, gerade dann, wenn der Seilzug viele Windungen hat.

Top Stellenangebote

Zur Jobbörse
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Wirtschaftsingenieur (Bau) / Bautechniker (m/w/d) im Technischen Projektmanagement Hochbau Max Bögl Bauservice GmbH & Co. KG
verschiedene Standorte Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Bauingenieur / Referent (m/w/d) für RIB iTWO Max Bögl Bauservice GmbH & Co. KG
Sengenthal Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leiter:in Automatisierungs-/ Prozessleittechnik (w/m/d) Berliner Wasserbetriebe
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Arbeitsvorbereiter / Bauleiter (m/w/d) Ingenieurbau Hamburg Max Bögl Bauservice GmbH & Co. KG
Hamburg Zum Job
VISPIRON SYSTEMS-Firmenlogo
Fahrzeugtechniker (m/w/d) Fahrzeugintensivtest VISPIRON SYSTEMS
München Zum Job
N-ERGIE Netz GmbH-Firmenlogo
Ingenieur (m/w/d) für Qualitäts- und Bilanzkreismanagement N-ERGIE Netz GmbH
Nürnberg Zum Job
Helvetia Schweizerische Versicherungsgesellschaft AG-Firmenlogo
Risk Engineer (m/w/d) Brandschutz Helvetia Schweizerische Versicherungsgesellschaft AG
Albemarle Germany GmbH-Firmenlogo
Techniker / Ingenieur Mess- und Elektrotechnik (m/w/d) Albemarle Germany GmbH
Langelsheim Zum Job
Deutsche Rentenversicherung Bund-Firmenlogo
Ingenieur*in Elektrotechnik Starkstrom Energieeffizienz (m/w/div) Deutsche Rentenversicherung Bund
Die Autobahn GmbH des Bundes-Firmenlogo
Techniker (m/w/d) im Bereich Verkehrsleittechnik und WAN-Netz Die Autobahn GmbH des Bundes
Frankfurt am Main Zum Job
Notarkasse Anstalt des öffentlichen Rechts-Firmenlogo
Werkstudent (m/w/d) der Fachrichtung Architektur / Bauingenieurwesen Notarkasse Anstalt des öffentlichen Rechts
München Zum Job
Forschungszentrum Jülich GmbH-Firmenlogo
Teamleitung - Komplexitätsmanagement in Energiesystemmodellen zur Planung einer erfolgreichen Energiewende (w/m/d) Forschungszentrum Jülich GmbH
Jülich bei Köln Zum Job
über ifp | Executive Search. Management Diagnostik.-Firmenlogo
Werkleiter:in über ifp | Executive Search. Management Diagnostik.
Wolfsburg Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Elektrotechnik - elektr. Energietechnik / Gebäudeautomation (w/m/d) Berliner Wasserbetriebe
BRUNATA-METRONA GmbH & Co. KG-Firmenlogo
Projektleiter Großprojekte (m/w/d) BRUNATA-METRONA GmbH & Co. KG
München Zum Job
Stadtwerke München GmbH-Firmenlogo
Strategische*r Einkäufer*in Anlagenbau (m/w/d) Stadtwerke München GmbH
München Zum Job
GWH Wohnungsgesellschaft mbH Hessen-Firmenlogo
Technischer Projektmanager Versorgungstechnik / TGA (m⁠/⁠w⁠/⁠d) GWH Wohnungsgesellschaft mbH Hessen
Frankfurt am Main Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Anlagentechnik Auftragsprüfung / Klärwerk Wansdorf (w/m/d) Berliner Wasserbetriebe
Schönwalde-Glien Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job
TB & C hybrid technologies GmbH-Firmenlogo
Produktingenieur (m/w/d) TB & C hybrid technologies GmbH
Herborn Zum Job

Hoher Reibungsverlust bei Draht-Technik

Ärzte, die mit dieser Technik innere Organe untersuchen oder operieren, haben das gleiche Problem. Je gewundener der Weg des Drahtes, desto schwieriger ist es, die Kraft zu übertagen und exakt zu dosieren. Besonders problematisch ist das, wenn die Spitze des Endoskopes abgewinkelt werden muss. „Das erfordert viel Geschick und auch Kraft seitens des Operateurs. Im Prinzip hat sich diese Antriebsvariante seit Beginn der Endoskopie nicht geändert“, sagt Timo Cuntz, Wissenschaftler der Projektgruppe für Automatisierung in der Medizin und Biotechnologie PAMB in Mannheim, die zum Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA gehört.

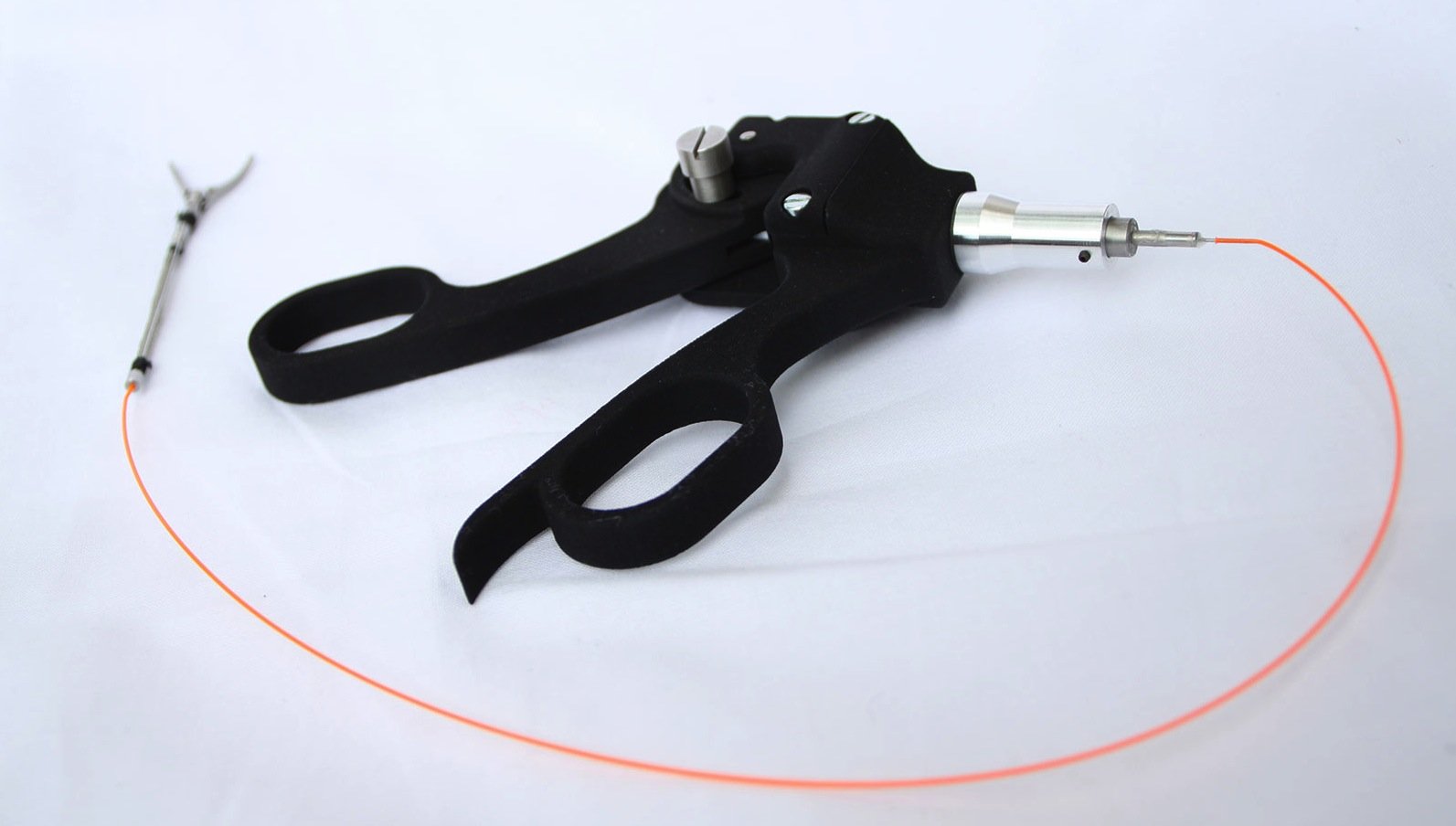

Hydraulische Instrumente entlasten Chirurgen bei der Arbeit mit dem Endoskop. Die Greifkraft an deren Spitze ist höher, die Ärzte können präziser operieren.

Hydraulische Instrumente entlasten Chirurgen bei der Arbeit mit dem Endoskop. Die Greifkraft an deren Spitze ist höher, die Ärzte können präziser operieren.

Quelle: Fraunhofer IPA

Die Greifkraft, die an der Spitze ankomme, sei aufgrund der mechanischen Reibungsverluste relativ gering, erklärt Cuntz. Die Alternative: Hydraulische Werkzeuge, in denen die Seilzüge durch eine sterile, für den Menschen unschädliche Flüssigkeit ersetzt sind. Der Chirurg bewegt damit einen Zylinder mit einer Feder, die das medizinische Instrument steuert. Das neu entwickelte Gerät lasse sich auch an eine Pumpe anschließen, die so viel Druck in der Leitung erzeugt, dass Gewebe gezielt entfernt werden kann, sagt Ingenieur Cuntz.

Besonders dünne und biegsame Schläuche

Besonders nützlich ist das, wenn das Instrument über lange, gekrümmte Wege geführt werden muss, etwa im Verdauungstrakt. Mit der hydraulischen Technik lassen sich besonders dünne und biegsame Schläuche herstellen. Die Forscher arbeiten derzeit an einem Instrument mit einem Außendurchmesser von nur drei Millimetern. Damit sei es möglich, über natürliche Öffnungen in den Körper zu gelangen und beispielsweise den Blinddarm zu entfernen. Minimalinvasive Blinddarmoperationen gibt es heute schon, sie sind aber nicht bei jedem Patienten machbar.

Im November präsentieren die Forscher ihre Techniken auf den Messen Compamed  und Medica, die parallel am 12. November in Düsseldorf starten.

Ein Beitrag von:

  • Werner Grosch

    Werner Grosch ist Journalist und schreibt vor allem über Technik. Seine Fachgebiete sind unter anderem Elektromobilität, Energie, Robotik und Raumfahrt.
