EFFEKTIVERE PROPELLER 01.07.2014, 09:15 Uhr

Rotierende Kamera zeigt Verformungen

Mit einem neuen Messgerät lässt sich der Vortrieb von Flugzeugen verbessern und Treibstoff sparen. Die Technik lässt sich auch auf die Flügel von Windgeneratoren übertragen.

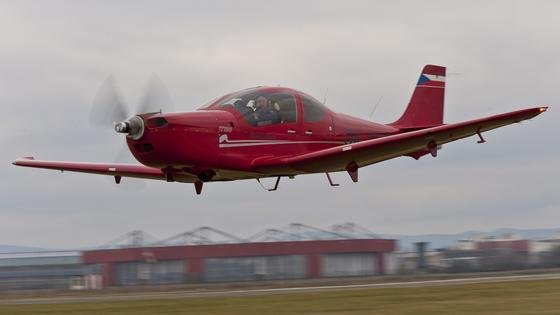

Der Erstflug einer rotierenden Propeller-Kamera fand im tschechischen Kunovice mit einer einmotorigen Evektor VUT 100 Cobra statt.

Der Erstflug einer rotierenden Propeller-Kamera fand im tschechischen Kunovice mit einer einmotorigen Evektor VUT 100 Cobra statt.

Foto: DLR

Propeller von Flugzeugen und Flügel von Windkraftanlagen führen ein Eigenleben. Je nach Belastung verformen sie sich. Theoretisch ist das bekannt. Gesehen hat es bis vor kurzem noch niemand. Bei Flugzeugen geht es viel zu schnell und bei Windmühlen zu langsam.

Jetzt lassen sich die Verformungen sichtbar machen. Wissenschaftler des Deutschen Zentrums für Luft- und Raumfahrt (DLR) in Göttingen bauten in die Nabe einer einmotorigen Evektor VUT 100 Cobra eine Hochgeschwindigkeits-Stereokamera ein, die sich mit dem Propeller dreht. Die Mitarbeiter des Instituts für Aerodynamik und Strömungstechnik richteten sie auf einen der drei Flügel, den sie mit auffälligen Strichen markierten. Sonst hätten sie später auf den Bildern nur eine dunkelgraue Fläche gesehen. Derart vorbereitet flogen sie ins tschechische Kunovice und begannen mit ihrer Messkampagne. Sie starteten die Kamera aus dem Flugzeug heraus mit Hilfe eines kleinen Senders. Die Bilder konnten sie live auf einem Monitor verfolgen.

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) für den Bereich Straßenplanung und Straßenentwurf Die Autobahn GmbH des Bundes
Dillenburg Zum Job
Hamburger Hochbahn AG-Firmenlogo
Vermessungsingenieur*in Abteilung Bahnanlagen, Fachbereich Ingenieurbauwerke, Sachgebiet Vermessung Hamburger Hochbahn AG
Hamburg Zum Job
Hamburger Hochbahn AG-Firmenlogo
Architekt*in Hochbau Abteilung Facility Management, Fachbereich Betriebshöfe und Busanlagen Hamburger Hochbahn AG
Hamburg Zum Job
BAUER KOMPRESSOREN GmbH-Firmenlogo
Junior Entwicklungsingenieur (m/w/d) für Wasserstoff Verdichter BAUER KOMPRESSOREN GmbH
München Zum Job
ENERCON GmbH-Firmenlogo
Konstrukteur (m/w/d) für Betriebsmittel ENERCON GmbH
Aurich, Magdeburg Zum Job
Fripa Papierfabrik Albert Friedrich KG-Firmenlogo
Bautechniker (m/w/d) Fripa Papierfabrik Albert Friedrich KG
Miltenberg Zum Job
Berliner Stadtreinigung (BSR)-Firmenlogo
Projektingenieurinnen / Projektingenieure (w/m/d) Geschäftsbereich Abfallbehandlung und Stoffstrommanagement Berliner Stadtreinigung (BSR)
IMS Messsysteme GmbH-Firmenlogo
Projektleiter (m/w/i) Vertrieb IMS Messsysteme GmbH
Heiligenhaus Zum Job
GERHARDI Kunststofftechnik GmbH-Firmenlogo
Mitarbeiter in der Kundendisposition (m/w/d) GERHARDI Kunststofftechnik GmbH
Ibbenbüren Zum Job
embeX GmbH-Firmenlogo
Systemingenieur / Systemarchitekt Embedded Software (m/w/d) embeX GmbH
embeX GmbH-Firmenlogo
Systemingenieur Mechatronik / Leistungselektronik (m/w/d) embeX GmbH
embeX GmbH-Firmenlogo
Gruppenleiter Softwareentwicklung (m/w/d) embeX GmbH
NSM Magnettechnik GmbH-Firmenlogo
Vertriebsingenieur (m/w/d) NSM Magnettechnik GmbH
NSM Magnettechnik GmbH-Firmenlogo
SPS-Programmierer / Roboter-Programmierer (m/w/d) NSM Magnettechnik GmbH
NSM Magnettechnik GmbH-Firmenlogo
E-Planer (m/w/d) NSM Magnettechnik GmbH
PEC-Firmenlogo
Service-Ingenieur (m/w/d) PEC
Augsburg Zum Job
Open Grid Europe GmbH-Firmenlogo
Bauleiter für Rohrleitungsbau (m/w/d) Open Grid Europe GmbH
PEC-Firmenlogo
Verwaltungs- und Rekrutierungsbeauftragte/r PEC
Augsburg Zum Job
Stadtwerke Augsburg-Firmenlogo
Projektingenieur (m/w/d) Stadtwerke Augsburg
Augsburg Zum Job

Mit der Konstruktion der Kamera mussten sie sich besonders viel Mühe geben. Auch wenn sie in die Nabe integriert wurde zerrten gewaltige Kräfte an ihr. Wegen der schnellen Rotation des Propellers musste sie bis zum 20-fachen der Erdanziehungskraft aushalten. Dazu kamen heftige Vibrationen. Deshalb legten sie der Kamera samt Minicomputer und Empfänger für Signale aus dem Flugzeug ein stählernes Korsett an.

Objektive Kriterien unterstützen Piloten

Was auf den ersten Blick eher nach einer rein akademischen Übung aussieht hat hohe praktische Bedeutung. „Wenn sich das Propellerblatt verformt, verändert sich auch die Leistung des Propellers“, sagt Fritz Boden, einer der beteiligten Wissenschaftler. Sein Kollege Boleslaw Stasicki glaubt, dass die Bildfolgen den Herstellern von Propellern helfen können, deren Effektivität und Lebensdauer zu verbessern. Sowohl das Material als auch ihre Form bestimmen das Ausmaß der Verformung, so die ersten Erkenntnisse.

Auch Piloten können von den Tests profitieren. Bisher stellen sie Anstellwinkel und Drehzahl nach Gefühl ein. Damit verändern sie die Geschwindigkeit der Maschine. Künftig haben sie objektive Kriterien, die es ihnen ermöglichen, die Variablen so zu wählen, dass sie größte Leistung bei geringstem Treibstoffverbrauch erzielen. Die DLR-Forscher glauben, dass sich ihre Erkenntnisse auch auf die Flügel von Windgeneratoren übertragen lassen, Form und Festigkeit also optimiert werden können, um den Stromertrag zu steigern.



Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
