Licht aus dem Nichts 26.06.2025, 16:00 Uhr

Quanteneffekt macht’s möglich: Biosensor braucht kein Licht mehr

Neuer Biosensor erzeugt sein eigenes Licht – ohne externe Quelle. Dank Quantenphysik funktioniert er kompakt, sensitiv und mobil.

Biosensor

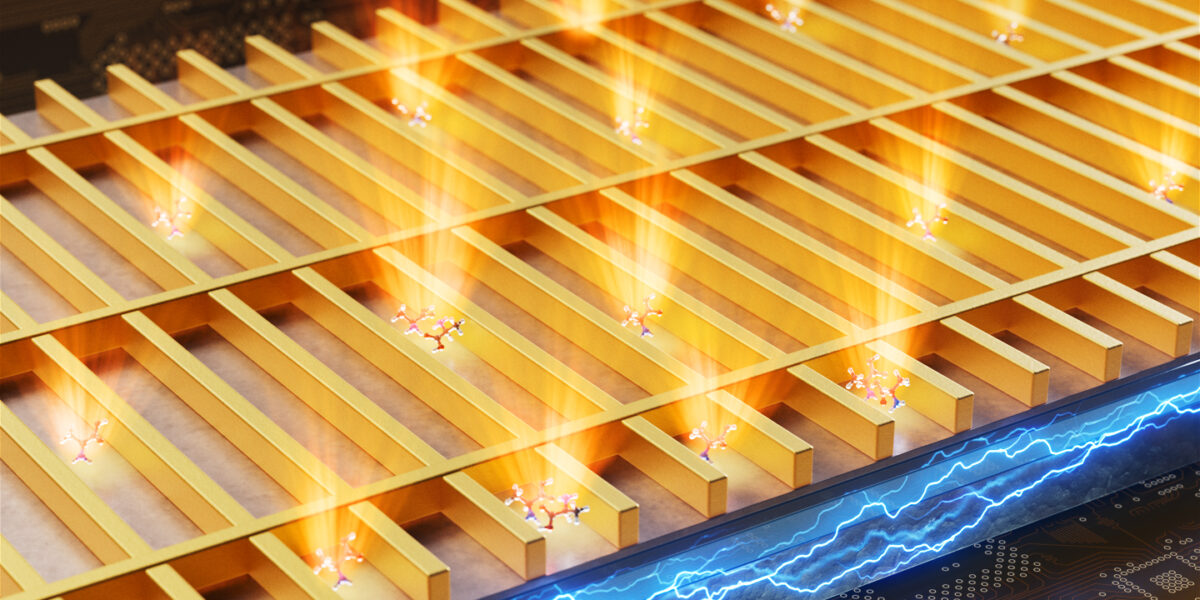

Illustration des selbstleuchtenden Biosensors: Eine Metasurface aus Goldnanodrähten erzeugt eine Quantenlichtemission und konzentriert die entstehenden Lichtwellen, um Biomoleküle nachzuweisen.

Foto: 2025 Ella Maru Studio/BIOS EPFL Creative Commons Lizenz (CC BY-SA 4.0)

Forschende der Eidgenössischen Technischen Hochschule Lausanne (EPFL) haben einen neuen Biosensor entwickelt, der ohne externe Lichtquelle auskommt. Stattdessen erzeugt das System sein eigenes Licht – direkt auf dem Chip. Die Grundlage dafür bildet ein quantenphysikalisches Phänomen: das inelastische Elektronentunneling.

Diese Entwicklung könnte die Nutzung optischer Sensoren erheblich vereinfachen, vor allem im medizinischen Bereich, in der Umweltüberwachung oder in der mobilen Analytik.

Klassische Biosensorik: Licht rein, Signal raus

Optische Biosensoren verwenden Lichtwellen, um kleinste Mengen biologischer Moleküle nachzuweisen. Sie gehören heute zu den genauesten Diagnosewerkzeugen, etwa in der Krebstherapie oder beim Nachweis von Viren. Normalerweise müssen diese Sensoren jedoch von außen beleuchtet werden. Das geschieht meist mit einem Laser oder einer LED, kombiniert mit aufwendiger Linsentechnik.

Stellenangebote im Bereich Elektrotechnik, Elektronik

Elektrotechnik, Elektronik Jobs
Unfallkasse Mecklenburg-Vorpommern-Firmenlogo
Ingenieur / Naturwissenschaftler (m/w/d) für Berufskrankheiten-Ermittlung Unfallkasse Mecklenburg-Vorpommern
Schwerin Zum Job
ONTRAS Gastransport GmbH-Firmenlogo
Projektmanager für Wasserstoff (m/w/d) ONTRAS Gastransport GmbH
Leipzig Zum Job
ROBEL Bahnbaumaschinen GmbH-Firmenlogo
Referent Zulassung (m/w/d) ROBEL Bahnbaumaschinen GmbH
Freilassing Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) in der Terminplanung für Großprojekte im Anlagenbau THOST Projektmanagement GmbH
Nürnberg, Berlin, Leipzig, Hamburg, Pforzheim Zum Job
3M Deutschland GmbH-Firmenlogo
Senior Research Product Development Engineer (R&D) - Electrical Markets (m/f/*) 3M Deutschland GmbH
Schleifring GmbH-Firmenlogo
Konstruktionsingenieur mit Projektverantwortung (m/w/d) Schleifring GmbH
Fürstenfeldbruck Zum Job
IMS Röntgensysteme GmbH-Firmenlogo
Entwicklungsingenieur (m/w/i) für digitale Inspektionssysteme IMS Röntgensysteme GmbH
Heiligenhaus Zum Job
AbbVie Deutschland GmbH & Co. KG-Firmenlogo
Senior Project Engineer - Facility Automation (all genders) AbbVie Deutschland GmbH & Co. KG
Ludwigshafen am Rhein Zum Job
Stadtwerke Augsburg Holding GmbH-Firmenlogo
Planer*in (m/w/d) für die technische Gebäudeausrüstung - Elektrotechnik Stadtwerke Augsburg Holding GmbH
Augsburg Zum Job
OST  Ostschweizer Fachhochschule-Firmenlogo
Professor/in für Integrierte Digitale Systeme OST Ostschweizer Fachhochschule
Rapperswil (Schweiz) Zum Job
Sentronics Metrology (a Nova Company)-Firmenlogo
Service Engineer Commissioning Metrology (m/w/d) Sentronics Metrology (a Nova Company)
Mannheim Zum Job
Sentronics Metrology (a Nova Company)-Firmenlogo
Teamleiter (m/w/d) Integration & Commissioning Automation Sentronics Metrology (a Nova Company)
Mannheim Zum Job
Sentronics Metrology (a Nova Company)-Firmenlogo
Elektriker / Industriemechaniker (m/w/d) für optische Messsysteme Sentronics Metrology (a Nova Company)
Mannheim Zum Job
DB InfraGO-Firmenlogo
Senior Projektingenieur:in Leit- und Sicherungstechnik (w/m/d) DB InfraGO
Frankfurt am Main Zum Job
DB InfraGO AG / DB Engineering & Consulting GmbH-Firmenlogo
(Senior) Planungsingenieur:in (w/m/d) DB InfraGO AG / DB Engineering & Consulting GmbH
Saarbrücken, Frankfurt am Main, Mainz Zum Job
io-Firmenlogo
Senior Planungsingenieur/ Fachplaner Elektrotechnik (w/m/d) io
Heidelberg, Kaiserslautern Zum Job
TÜV Hessen-Firmenlogo
Sachverständige/-r (m/w/d) Elektrotechnik TÜV Hessen
keine Angabe Zum Job
TÜV Hessen-Firmenlogo
Sachverständige/-r (m/w/d) für EMV und EMF TÜV Hessen
keine Angabe Zum Job
RHEINMETALL AG-Firmenlogo
Verstärkung für unsere technischen Projekte im Bereich Engineering und IT (m/w/d) RHEINMETALL AG
deutschlandweit Zum Job
SCI-Selection - A Division of Stanton Chase Bad Homburg GmbH-Firmenlogo
Entwicklungsingenieur elektrische Antriebe (m/w/d) SCI-Selection - A Division of Stanton Chase Bad Homburg GmbH
Mannheim Zum Job

Diese externen Lichtquellen machen die Geräte jedoch teuer, sperrig und schwer mobil einsetzbar – etwa direkt am Krankenbett oder bei Feldmessungen.

Wie kann man Licht ohne Licht erzeugen?

Die Lösung liefert ein quantenphysikalischer Effekt: das sogenannte inelastische Elektronentunneling. Dabei durchdringen Elektronen eine extrem dünne isolierende Schicht – ein Phänomen, das sich mit klassischer Physik nicht erklären lässt. Auf ihrer „Tunnelfahrt“ verlieren die Elektronen einen kleinen Teil ihrer Energie, der in Form eines Lichtteilchens (Photons) abgegeben wird.

Das Team um Hatice Altug vom Bionanophotonic Systems Laboratory an der EPFL nutzte dieses Prinzip, um einen Biosensor zu entwickeln, der ganz ohne externe Lichtquelle funktioniert. Das System benötigt lediglich eine konstante elektrische Spannung, um gleichzeitig Licht zu erzeugen und die gemessenen Moleküle zu erkennen.

Was ist inelastisches Elektronentunneling?

Beim inelastischen Elektronentunneling durchdringt ein Elektron eine extrem dünne isolierende Schicht – ein Phänomen, das sich nur mit Quantenmechanik erklären lässt. Während dieses „Tunnelvorgangs“ verliert das Elektron einen Teil seiner Energie, die in Form eines Photons (Lichtteilchens) abgegeben wird. Diese Lichtemission lässt sich gezielt nutzen, um Moleküle sichtbar zu machen – ganz ohne externe Lichtquelle.



Nanostruktur lenkt Licht direkt auf die Probe

Kernstück der Technologie ist eine spezielle Nanostruktur aus Aluminiumoxid und Gold. Die isolierende Aluminiumschicht dient als Barriere, durch die Elektronen tunneln. Sobald sie die Goldschicht erreichen, regen sie sogenannte Plasmonen an – kollektive Schwingungen der Elektronen im Metall –, die wiederum Licht emittieren.

„Wenn man sich ein Elektron nicht als Teilchen, sondern als Welle vorstellt, hat diese Welle eine gewisse geringe Wahrscheinlichkeit, durch eine extrem dünne isolierende Barriere zu ‚tunneln‘ und dabei ein Lichtphoton zu emittieren“, erklärt Mikhail Masharin, einer der beteiligten Ingenieure.

Detektion von Molekülen im Pikogramm-Bereich

Die Lichtintensität und das Spektrum ändern sich, sobald Biomoleküle mit der Oberfläche der Struktur in Kontakt kommen. Das macht den Sensor äußerst empfindlich.

„Tests haben gezeigt, dass unser selbstleuchtender Biosensor Aminosäuren und Polymere in Pikogrammkonzentrationen – das ist ein Billionstel Gramm – nachweisen kann und damit mit den modernsten derzeit verfügbaren Sensoren mithalten kann“, sagt Hatice Altug.

Besonders wichtig: Die Detektion funktioniert markierungsfrei. Es müssen also keine fluoreszierenden Farbstoffe oder andere Hilfsmittel eingesetzt werden, wie es bei klassischen Verfahren oft nötig ist.

Doppelfunktion durch Metasurface

Eine weitere Innovation liegt im Aufbau der Goldschicht. Diese bildet eine sogenannte Metasurface – eine speziell strukturierte Oberfläche mit Eigenschaften, die bei herkömmlichen Materialien nicht vorkommen. Die Goldstruktur besteht aus einem Gitter feinster Nanodrähte, die wie Antennen wirken.

Diese „Nanoantennen“ sammeln das Licht und konzentrieren es auf winzige Bereiche im Nanometermaßstab. Genau dort interagiert das Licht mit den Biomolekülen. So wird eine hochauflösende Echtzeitmessung möglich.

„Der unelastische Elektronentunneleffekt ist ein sehr unwahrscheinlicher Prozess, aber wenn ein unwahrscheinlicher Prozess gleichmäßig über einen sehr großen Bereich auftritt, kann man dennoch genügend Photonen sammeln. Darauf haben wir unsere Optimierung konzentriert“, erklärt Jihye Lee, ehemalige Forscherin an der EPFL.

Was sind Metasurfaces?

Metasurfaces sind speziell strukturierte Oberflächen mit Eigenschaften, die bei natürlichen Materialien nicht vorkommen. Im EPFL-Sensor besteht die Metasurface aus einem Gitter aus Gold-Nanodrähten. Diese wirken wie winzige Antennen und bündeln das Licht auf kleinstem Raum. So wird eine hochempfindliche Erkennung selbst winziger Mengen biologischer Moleküle ermöglicht.



Integration auf Chipgröße – neue Wege in der Diagnostik

Der gesamte Sensor benötigt weniger als einen Quadratmillimeter aktive Fläche. Das bedeutet: Die Technologie lässt sich problemlos auf einem Chip unterbringen und mit vorhandenen Sensorplattformen kombinieren.

„Unsere Arbeit liefert einen vollständig integrierten Sensor, der Lichtgenerierung und -detektion auf einem einzigen Chip vereint. Mit potenziellen Anwendungen, die von der Point-of-Care-Diagnostik bis zur Erkennung von Umweltkontaminanten reichen, stellt diese Technologie eine neue Grenze in der Hochleistungs-Sensortechnik dar“, fasst Ivan Sinev vom Bionanophotonic Systems Lab zusammen.

Hier geht es zur Originalpublikation
