Halbleiterfertigung 26.10.2012, 19:55 Uhr

ASML: Milliarden für die Lichtquellen der Chiplithografie von morgen

ASML, Hersteller von Lithografiemaschinen für die Chipfertigung, kauft für 1,95 Mrd. $ das US-Unternehmen Cymer. Ein strategischer Schritt, um für die Zukunft der Chipfertigung gerüstet zu sein: die Belichtung kleinster Chipstrukturen mit extremem UV-Licht (EUV)

Verkleinerung stößt an physikalische Grenzen.

Verkleinerung stößt an physikalische Grenzen.

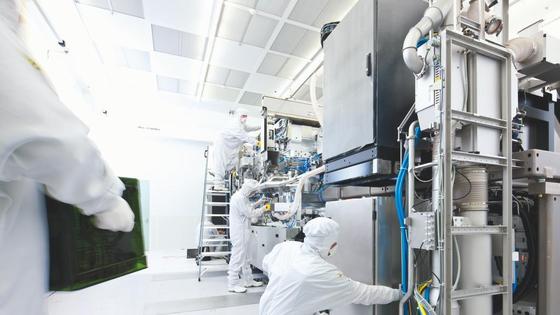

Foto: Werkfoto

Bei der stetigen Verkleinerung der Chipstrukturen stoßen die Ingenieure langsam, aber sicher an die Grenzen der Physik: Beim Belichten der Chips, deren kleinste Strukturen im zweistelligen nm-Bereich angekommen sind, greifen sie zu immer neuen Tricks. Denn das Licht, mit dem diese Strukturen heute produziert werden, hat eine Wellenlänge von 193 nm, deutlich mehr als die großtechnisch gefertigten Strukturen.
