Wie baut man auf einem 85-m-Felsen? Diese Kapelle gibt die Antwort
Wie baut man auf 85 Metern Höhe? Die Kapelle Saint-Michel d’Aiguilhe zeigt, wie Mittelalter-Ingenieure Statik, Logistik und Fels meisterten.

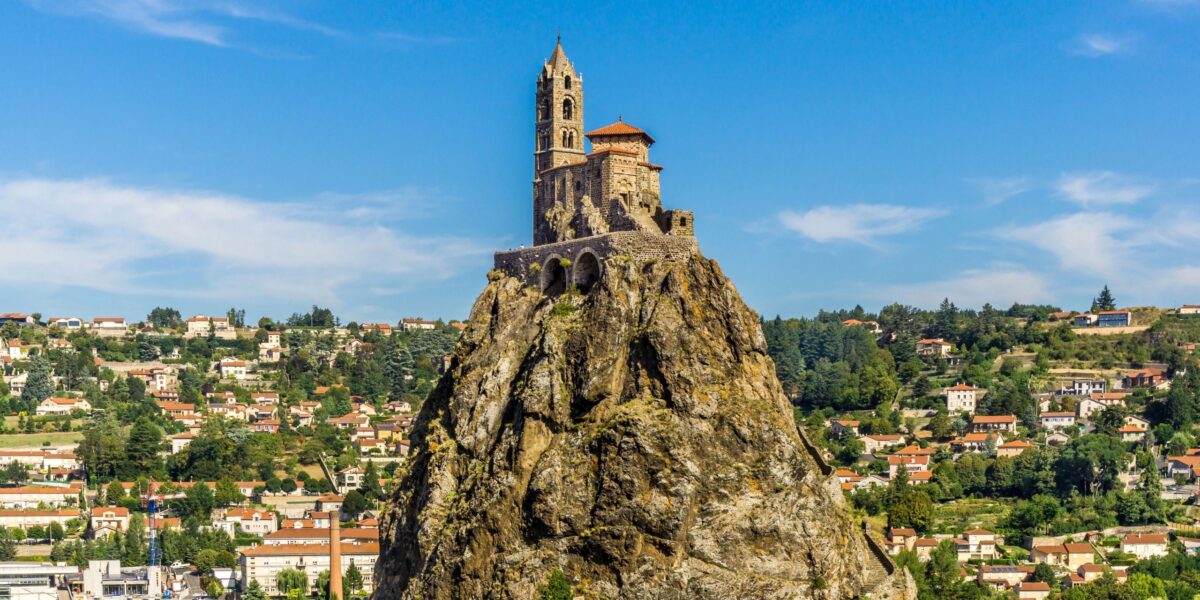

Ein Triumph der mittelalterlichen Ingenieurskunst: Die Kapelle Saint-Michel d’Aiguilhe trohnt isoliert auf der Spitze eines rund 85 Meter hohen Vulkankegels über Le Puy-en-Velay.
Foto: Smarterpix / milosk50
In der Architektur gibt es den Begriff des „schwierigen Baugrunds“ – und dann gibt es Saint-Michel d’Aiguilhe. Auf der Spitze eines 85 Meter hohen, solitären Basaltfelsens gelegen, markiert die Kapelle einen der extremsten Standorte des europäischen Mittelalters.
Hier diktierte kein Architekt das Design; hier diktierten der Fels, die Schwerkraft und die schiere Unmöglichkeit der Logistik den Bauplan. Für heutige Ingenieure ist dieses Relikt weit mehr als eine Kirche – es ist eine Lektion in radikaler Präzision unter Bedingungen, die eigentlich keinen Raum für Fehler ließen.
Inhaltsverzeichnis
- I. Die geologische Basis: Bauen auf dem "Neck"
- II. Die erste Bauphase (10. Jahrhundert): Der präromanische Nukleus
- III. Die Expansion im 12. Jahrhundert: Organisches Wachstum
- IV. Tragwerk: Massivität als Sicherheitsstrategie
- V. Logistik: Der Triumph der Muskelkraft
- VI. Die Westfassade: Ein europäischer Kulturtransfer
- VII. Der Fels als Schwachstelle: Moderne Sicherung
- VIII. Funde und Interieur: Das Netzwerk der Pilger
I. Die geologische Basis: Bauen auf dem „Neck“
Die Statik von Saint-Michel d’Aiguilhe beginnt nicht beim Fundament, sondern in der Tiefe des Erdmantels. Der Vulkanschlot ist das Ergebnis einer hochexplosiven Begegnung von Magma und Grundwasser, die einen Kern aus Basaltfragmenten schuf, der heute wie ein massiver Stempel aus der Landschaft ragt.
Für einen Ingenieur ist dieser Schlot ein Paradoxon:
- Die Stärke: Mit einer Druckfestigkeit, die jenseits der 100 MPa liegt, bietet der Basalt eine Stabilität, von der Kathedralbauer in weichen Flusstälern nur träumen konnten. Fundamentversagen? Ausgeschlossen.
- Die Herausforderung: Der Fels bietet keine horizontale Bezugslinie. Er ist unregelmäßig, schroff und extrem begrenzt.
Hier wurde nicht gebaut, hier wurde adaptiert. Da der Fels nicht für das Gebäude vorbereitet werden konnte, musste sich der Baukörper der chaotischen Geometrie des Gipfels unterwerfen. Das Ergebnis ist eine Architektur, die nicht auf dem Berg steht, sondern aus ihm herauswächst.
II. Die erste Bauphase (10. Jahrhundert): Der präromanische Nukleus
Der Bau der ersten Kapelle im Jahr 961 war eine Lektion in pragmatischem Engineering. Das Problem: Ein Baugrund, der so hart ist, dass er jede Nivellierung verweigert. Die Lösung der mittelalterlichen Konstrukteure: Bionische Anpassung.
Statt eine künstliche Ebene zu schaffen, folgten die Steinmetze der Topografie des Schlots bis auf den Millimeter. Aus heutiger Sicht ist das System faszinierend:
- Direkte Lastabtragung: Ohne klassisches Fundament werden die Druckkräfte direkt in den Basalt eingeleitet.
- Formschluss: Die unregelmäßige Verzahnung zwischen Naturstein und Bauwerk sorgt für eine enorme Reibung, die das Gebäude selbst bei extremen Einwirkungen unbeweglich verankert.
- Spannungsspitzen: Da es keine ausgleichende Schicht gibt, mussten die untersten Blöcke mit chirurgischer Präzision bearbeitet werden, um lokale Lastspitzen abzufangen.
Setzungen sind hier physikalisch praktisch ausgeschlossen. Was wir heute als „High-End-Gründung“ bezeichnen würden, war damals die pure Notwendigkeit, geboren aus dem Widerstand des Materials.
III. Die Expansion im 12. Jahrhundert: Organisches Wachstum
Die Erweiterung der Kapelle im späten 12. Jahrhundert war eine Übung in maximaler Flächeneffizienz. Auf einem isolierten Vulkankegel gibt es keinen „Spielraum“ – jeder Meter über die Kante hinaus bedeutet den Absturz.
Statt einer monumentalen Geste wählten die Baumeister eine radikal adaptive Strategie:
- Entwurf am Abgrund: Der Grundriss folgt sklavisch den unregelmäßigen Bruchlinien des Basalts.
- Überwindung der Norm: Kirchenübliche Kreuzgrundrisse oder klare Langschiffe wurden geopfert. Die Kapelle „fließt“ stattdessen um das bestehende Heiligtum herum.
- Geometrie als Variable: Jede Mauer, jeder Winkel ist eine direkte Antwort auf die Topografie.
Für moderne Ingenieurinnen und Ingenieure ist Saint-Michel d’Aiguilhe damit das ultimative Beispiel für Constraint-based Design: Hier ist die Form nicht das Ziel, sondern das mathematische Ergebnis aus dem verfügbaren Platz und der notwendigen Statik.
IV. Tragwerk: Massivität als Sicherheitsstrategie
Um das geometrische Chaos des Grundrisses zu bändigen, griffen die Baumeister zu einem klassischen Werkzeug: dem Kreuzgratgewölbe. Es ist das steinerne Skelett der Kapelle, das die Lasten präzise über die Grate in die Wände lenkt. Doch diese Eleganz hat ihren Preis – den Horizontalschub. Wie ein unaufhaltsamer Drang nach außen drückt das Gewölbe gegen die Flanken des Baus.
Die Antwort der mittelalterlichen Ingenieure war so simpel wie radikal: Masse. Die Außenwände sind keine bloßen Begrenzungen, sondern massive Wandscheiben, teils weit über einen Meter dick. Jedes Fenster, jede Lichtöffnung ist ein statisches Risiko, eine potenzielle Schwachstelle im System. Was wir heute als mystisches Halbdunkel oder romanische Ästhetik bewundern, ist in Wahrheit pure statische Notwendigkeit. Die Kapelle erkauft sich ihre Standfestigkeit durch den Verzicht auf Licht.
Saint-Michel d’Aiguilhe – technische Eckdaten
Standort: Vulkanschlot (Neck), Le Puy-en-Velay, Frankreich
Höhe des Felsens: ca. 82–85 m
Zugang: 268 Stufen
Baugrund: Basalt (Druckfestigkeit ca. 100–300 MPa)
Gründung: Direktauflager auf Fels, ohne Fundament
Tragwerk: Bruchsteinmauerwerk mit Kreuzgratgewölben
Wandstärken: geschätzt bis ~1 m
Lastabtrag: Gewölbe → Wände → Fels
Besondere Lasten:
– erhöhte Windlasten (exponierte Lage, bis ~1 kN/m²)
– Horizontalschub aus Gewölben
Logistik:
– Materialtransport über ~80 m Höhenunterschied
– keine Wasserquelle auf dem Plateau
– Bau maßgeblich durch Transportkapazität begrenzt
.
Und sie braucht diese Masse: Auf der Spitze des Vulkankegels peitscht der Wind ungebremst gegen den Stein. Bei Sturm zerren Druck- und Sogkräfte von etwa 1 kN/m² an der Struktur. In diesem harten Dialog zwischen Orkan und Fels gibt es keine Puffer.
Der Lastpfad ist brutal direkt: Vom Gewölbegrat über die massiven Wände schießen die Kräfte ohne Umwege in den Basalt. Das Gebäude ist nicht auf den Fels gesetzt – es ist statisch mit ihm verschmolzen.
V. Logistik: Der Triumph der Muskelkraft
Architektur ist immer auch ein Produkt ihrer Lieferkette. Im Falle von Saint-Michel d’Aiguilhe war diese Kette vertikal und extrem fragil. Die logistische Herausforderung überstieg die statische Komplexität bei weitem.
Für moderne Projektmanager wäre dieses Szenario ein Albtraum:
- Vertikaler Materialtransport: Überwindung von rund 85 Höhenmetern ohne feste Infrastruktur.
- Ressourcenmangel am Point of Sale: Null Wasserverfügbarkeit auf dem Gipfel. Das bedeutet: Tonnen an Wasser mussten kontinuierlich für die Mörtelproduktion hochgefördert werden.
- Masse vs. Mechanik: Schwere Steinblöcke mussten mit einfachsten Hebezeugen manövriert werden, deren Standfläche auf dem Plateau fast null betrug.
In der Konsequenz war der Entwurf der Kapelle kein freies künstlerisches Statement, sondern das Ergebnis einer Optimierung der Materialmenge. Jede eingesparte Tonne Stein war ein gewonnener Tag Bauzeit. Der langsame Baufortschritt war systemimmanent – ein Umstand, der uns heute daran erinnert, dass im Mittelalter nicht nur mit Stein gebaut wurde, sondern vor allem mit unvorstellbarer menschlicher Ausdauer.
VI. Die Westfassade: Ein europäischer Kulturtransfer
Wenn die Kapelle Saint-Michel d’Aiguilhe statisch ein Fels ist, dann ist ihre Fassade ein Gedicht. Sie bricht radikal mit der schweren, fast abweisenden Monumentalität der nordischen Romanik und präsentiert stattdessen eine fast spielerische Leichtigkeit.
Wer vor dem Portal steht, blickt auf eine architektonische Landkarte des mittelalterlichen Europas. Die mehrlappigen Polylobenbögen und das grafische Wechselspiel aus hellen und dunklen Steinen – die sogenannte Inkrustation – sind keine lokalen Erfindungen. Es sind steinerne Zitate aus Al-Andalus, dem maurischen Südspanien. Über die Pilgerwege wanderten nicht nur gläubige Menschen, sondern auch architektonische Skizzenbücher, die den Orient in das Herz Frankreichs brachten.
Technisch gesehen ist diese Fassade eine kleine Sensation: Sie fungiert als Prunkwand, die fast entkoppelt vor das eigentliche Langhaus gesetzt wurde – ein verblüffend frühes Beispiel für die Trennung von tragender Struktur und rein repräsentativer Hülle. Während die dreiteilige Gliederung die Trinität symbolisiert, dienten die Reliefs über dem Portal als „Bilderbibel“. Für die meist analphabetischen Pilger war dieser Stein kein totes Material, sondern ein lesbares Versprechen auf Schutz durch den Erzengel Michael.
VII. Der Fels als Schwachstelle: Moderne Sicherung
In der modernen Instandhaltung hat sich das Paradigma gewechselt. Wir betrachten die Kapelle und ihren Vulkanschlot heute als eine statische Einheit, deren kritische Variable der Baugrund ist.
Die Erhaltung von Saint-Michel d’Aiguilhe ist heute ein High-Tech-Einsatz:
- Die Bedrohung: Frostsprengung. Wasser dringt in die Klüfte des Basalts ein und nutzt die Volumenausdehnung beim Gefrieren als Hebel.
- Die Überwachung: Ein Netzwerk aus Sensoren und geodätischen Messpunkten liefert Echtzeitdaten über die Stabilität des Schlots. Jede Deformation im Millimeterbereich wird sofort erkannt.
- Die Sanierung: Statt klassischem Mauerwerk kommt hier Geotechnik zum Einsatz. Risse werden injiziert, um die monolithische Integrität des Felses zu bewahren.
Das Ziel dieses Aufwands ist eine radikale Form der Konservierung. Man stabilisiert nicht die Architektur, sondern das Fundament, auf dem sie ruht. Es ist der Versuch, die geologische Zeitlupe der Erosion anzuhalten, um dieses mittelalterliche Lehrstück für die nächsten tausend Jahre zu sichern.
VIII. Funde und Interieur: Das Netzwerk der Pilger
Doch die größte Überraschung von Saint-Michel d’Aiguilhe verbarg sich jahrhundertelang nicht in den schwindelerregenden Höhen der Gewölbe, sondern tief im Herzen des Altars. Im Jahr 1955 stießen Restauratoren dort auf ein geheimes Depot – einen sakralen Schatz, der die Geschichte des Ortes in ein völlig neues Licht rückte.
Zwischen den Reliquien fanden sich ein filigran gearbeitetes Elfenbeinkästchen aus dem byzantinischen Kulturraum und ein in kostbare Seide gehülltes Holzkreuz aus dem 11. Jahrhundert. Dieser Fund entlarvt ein historisches Missverständnis: Die Kapelle war kein isolierter Rückzugsort für Einsiedler, sondern ein pulsierender Knotenpunkt in einem globalen Netzwerk.
Auf dieser exponierten Felsnadel, 80 Meter über dem Boden, trafen Welten aufeinander. Byzantinisches Elfenbein begegnete hier maurischer Ornamentik und französischer Romanik. Saint-Michel d’Aiguilhe war damit weit mehr als ein architektonischer Kraftakt – es war ein vertikaler Kreuzungspunkt, an dem sich Pilger, kostbare Materialien und kühne Ideen aus den entlegensten Winkeln der damals bekannten Welt begegneten.
