Hagia Sophia: So trägt die Kuppel seit 1500 Jahren
Pendentifs, Halbkuppeln, 40 Fenster: Wir blicken auf die Technik hinter der Hagia Sophia. Lastpfade, Geometrie, Material und seismische Nachrüstung

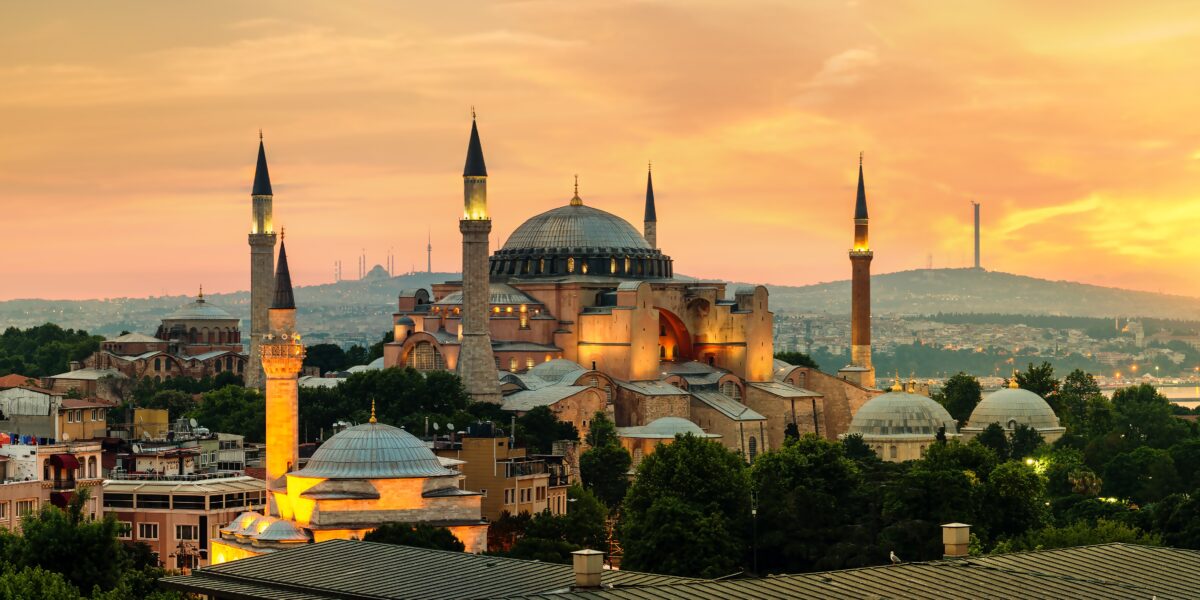

Von außen wirkt die Hagia Sophia wie ein Mosaik der Baugeschichte: Spätantike trifft auf Osmanisches Reich.
Foto: Smarterpix / Givaga
Die Hagia Sophia in Istanbul ist mehr als ein Wahrzeichen – sie ist angewandte Statikgeschichte. Kaiser Justinian ließ sie im 6. Jahrhundert n. Chr. errichten. Sein Ziel: ein Raum, der Theologie, Herrschaft und Technik vereint. Gelungen ist das nicht durch Pathos, sondern durch Geometrie, Baustellenlogistik und eine klare Vorstellung davon, wie Kräfte wandern. Dieser Beitrag führt Sie Schritt für Schritt durch Bauprinzip, Mathematik und die Reparaturen, die die Kuppel über die Jahrhunderte bewahrten.
Inhaltsverzeichnis
- Fünf Jahre für einen Weltbau: die Baustelle 532–537
- Kuppelbasilika: warum dieses Schema passt
- Maße, Raster, Geometrie
- Pendentifs: die unsichtbaren Helden
- Materialwahl: warum Ziegel, warum so viel Mörtel?
- Erdbeben als Dauerprüfung
- Die 40 Fenster: Lichtkranz und Rissbremse
- Lastabtragung im Überblick
- Akustik und Liturgie
- Logistik und Baustelle
- Krisenmanagement im Betrieb: Reparieren, ohne den Raum zu zerstören
- Vergleich mit dem Pantheon: zwei Wege zum großen Raum
- Techniktransfer: vom Byzanz zur osmanischen Kuppel
- Ein kurzer Gang durch den Bau
Fünf Jahre für einen Weltbau: die Baustelle 532–537
Im Januar 532 brannte die Vorgängerkirche beim Nika-Aufstand nieder. Nur Wochen später begann der Neubau. Zehntausend Arbeiter, organisiert von Vorarbeitern, errichteten den Bau in weniger als sechs Jahren. Die Leitung lag bei zwei Männern, die wir heute Ingenieure nennen würden: Anthemios von Tralleis und Isidor von Milet. Sie verbanden Theorie und Praxis, kannten die antiken Lehrbücher, konnten rechnen – und eine Großbaustelle führen.
Die Geschwindigkeit hatte ihren Preis. Der Mörtel trocknete nicht überall vollständig. Da Ziegel- und Mörtelschichten ähnlich stark waren, schwächte das frühe Wandpartien, verursachte Risse und machte Rückbauten nötig. Justinian griff ein, ließ nacharbeiten, ließ warten. Dennoch stand der Rohbau am 27. Dezember 537.
Bei der Einweihung soll er ausgerufen haben: „Ruhm und Ehre dem Allerhöchsten, der mich für würdig hielt, ein solches Werk zu vollenden. Salomo, ich habe dich übertroffen.“
Seine Worte zeigen: Die Kirche war nicht nur Bau, sondern auch Manifest – die Ordnung des Reichs in Stein und Licht gegossen.

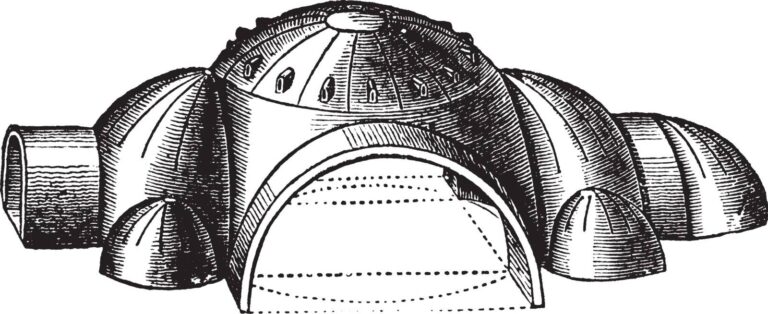

Historische 3D-Zeichnung der Hagia Sophia: Visualisierung von Kuppel und Halbkuppeln.
Foto: Smarterpix / Morphart
Kuppelbasilika: warum dieses Schema passt
Die Hagia Sophia kombiniert eine längsgerichtete Basilika mit einem zentralen Kuppelraum. Das klingt schlicht, ist aber konstruktiv raffiniert. Die Kuppel ruht auf vier Pfeilern. Zwischen ihnen spannen sich Pendentifs – sphärische Dreiecke aus Mauerwerk. Sie verwandeln den quadratischen Grundriss in einen Kreis, der als Auflager dient. So entstand eine Kuppel ohne klassischen Tambour, aber mit einem klar definierten Ring, der Lasten in die Pfeiler lenkt.
Halbkuppeln im Osten und Westen fangen den Seitenschub in Längsrichtung ab, Konchen und kleinere Kuppeln geben die Kräfte weiter. Im Norden und Süden hilft ein verborgenes Strebwerk über den Seitenschiffen. Außen wirkt das wie gestufte Masse, innen wie ein fließender Raum aus einem Guss.
Die technische Leistung liegt nicht in der Größe – das Pantheon in Rom überspannte mehr. Neu war das Prinzip: eine große Ziegelkuppel auf nur vier Punkten, gestützt durch ein System aus Halbkuppeln und Gewölben, das seitliche Kräfte gezielt ableitet.
Maße, Raster, Geometrie
Der Kuppelkreis misst rund 32 Meter Spannweite, vom Boden bis zum Scheitel sind es gut 55 Meter. Das Kernrechteck misst etwa 80 × 70 Meter. Ein Quadrat von 31 Metern im Naos bildet die maßliche Schaltzentrale.
Aus diesem Raster leiten sich Öffnungen, Pfeilerabstände und Gewölbegeometrien ab. Es war kein Ornament, sondern die Rechengrundlage einer Baustelle, auf der Hunderte gleichzeitig messen, versetzen, mauern.
Antike Bauleute arbeiteten mit Näherungen statt irrationaler Zahlen. √2 oder π ersetzten sie durch Verhältnispaare, die einfache Ganzzahlen erlaubten. Ein Beispiel: Ein Quadrat mit 99 Fuß Seitenlänge hat fast exakt 140 Fuß Diagonale – eine brauchbare Annäherung an √2. Für den Kuppelumfang genügte π≈22/7: Bei 105 Fuß Durchmesser ergaben sich 330 Fuß Umfang, leicht in 40 Fenster teilbar. So wurde aus Zahlen ein rhythmischer Lichtkranz.

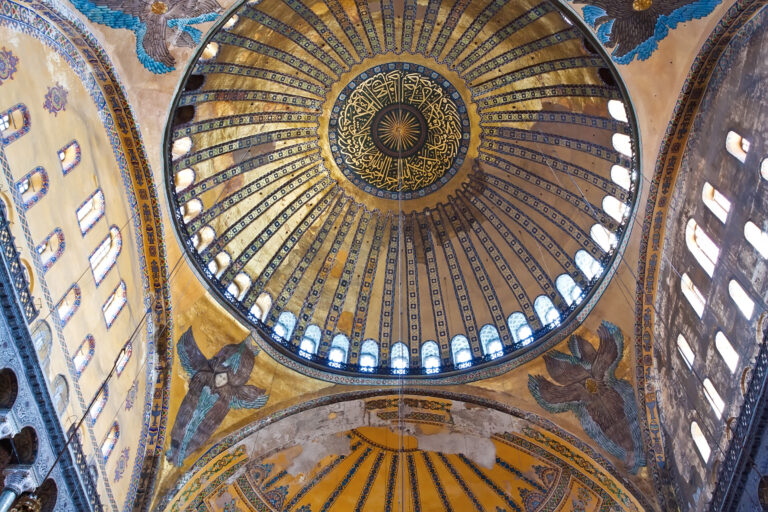

Die Hauptkuppel von innen – getragen von Pendentifs, durchlichtet von einem Ring aus Fenstern.
Foto: Smarterpix / sailorr
Pendentifs: die unsichtbaren Helden
Pendentifs sind die Zwischenstücke, die die Kuppel auf das Quadrat setzen. Statik spricht hier von Lastumlagerung. Bildlich: Die Kuppel drückt rundum. Die Pendentifs lenken diesen Druck auf die vier Pfeiler, die ihn in die Fundamente tragen.
Die Bogenrippen zwischen den Pfeilern steifen das System zusätzlich aus. In der Hagia Sophia sind die Pendentifs groß dimensioniert. Das erlaubte eine vergleichsweise flache Kuppel in der Erstfassung – vielleicht zu flach, wie die Geschichte zeigt.
Materialwahl: warum Ziegel, warum so viel Mörtel?
Im Westen bauten die Römer große Kuppeln gern in Beton (opus caementicium). In Konstantinopel setzte man auf Ziegel und Mörtel. Ziegel sind leicht, formbar, gut stapelbar. Mörtel verbindet und verteilt Spannungen. In der Hagia Sophia sind Ziegel- und Mörtelschichten oft ähnlich dick. Das spart Gewicht, erhöht aber die Anforderungen an die Trocknung.
Wer schnell baut, riskiert Schwindrisse. Genau das passierte. Die Lösung war nicht ein neues Material, sondern Bauablaufsteuerung: Rückbau feuchter Abschnitte, Nachbesserungen, später auch Verstärkungen.

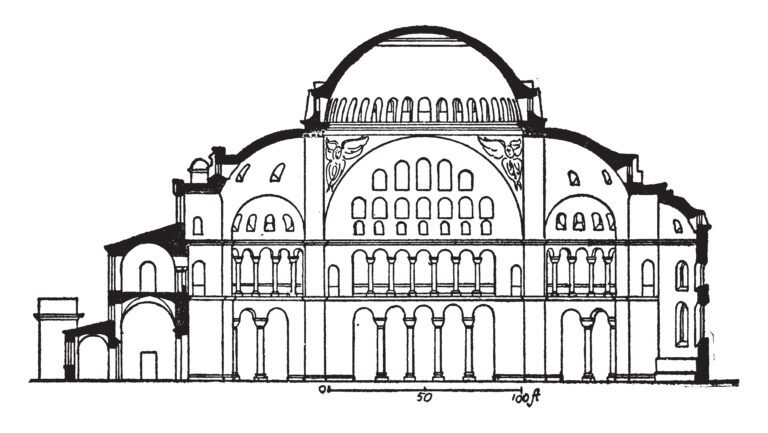

So funktioniert der Bau: Aufriss der Hagia Sophia mit Kuppel, Pendentifs und Seitenschiffen.
Foto: Smarterpix / Morphart
Erdbeben als Dauerprüfung
553 und am 7. Mai 558 – zwei Erschütterungen, und die erste Kuppel war Geschichte. Der Neffe des ursprünglichen Isidor nahm die Sache in die Hand. Er hob die Kuppelwölbung um etwa sechs Meter an, verstärkte Strebpfeiler und justierte die Lastwege. Höher wölben heißt: weniger Horizontalschub, mehr direkte Vertikallast in die Pfeiler. Am 24. Dezember 562 war die neue Kuppel geweiht. Später, 989 und 1346, stürzten Teile erneut ein. Danach entstanden zusätzliche Außenmauern. Sie verändern die Silhouette, stabilisieren aber den Kern.
Das Marmarameer bleibt seismisch aktiv. Darum steht die Kuppel bis heute unter Beobachtung. Moderne Messungen, auch Radartechnik, liefern Daten zur inneren Struktur. Ziel ist klar: Rissverläufe verstehen, Tragreserven erkennen, Eingriffe planen, die den Bau respektieren und sichern.
Die 40 Fenster: Lichtkranz und Rissbremse
Am Kuppelfuß sitzen 40 Öffnungen. Sie schaffen Tageslicht – und übernehmen eine zweite Aufgabe. Öffnungen unterbrechen Mauerwerk. Risse, die sich bei Erschütterung bilden, laufen an Kanten ins Leere oder ändern die Richtung. Das kann die Rissausbreitung bremsen.
Ob Isidor das als bewusstes „Rissmanagement“ geplant hat, lässt sich nicht eindeutig belegen. Klar ist: Die Fenster strukturieren die Kuppelzone und verringern lokale Spannungen entlang des Ringankers.

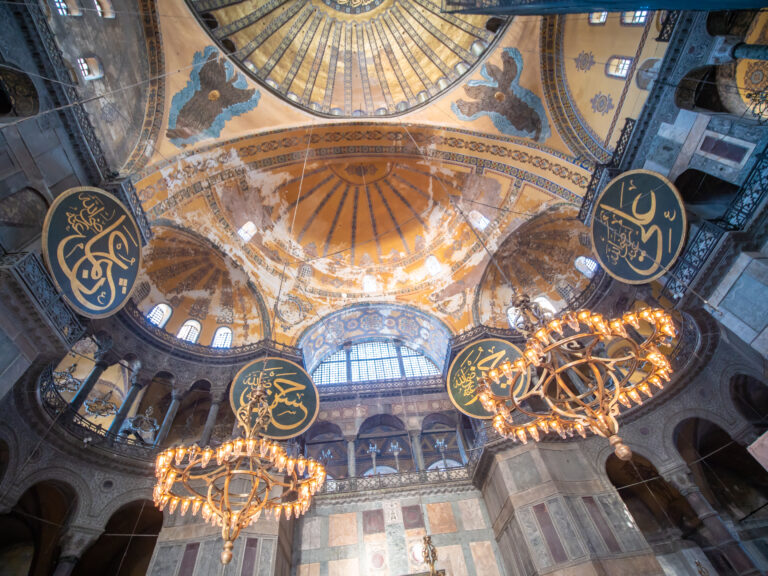

Die Halbkuppel stabilisiert die Hauptkuppel, während monumentale Leuchter den Raum erhellen.
Foto: Smarterpix / DovidPro
Lastabtragung im Überblick
- Kuppelschale erzeugt Membranspannungen: Zug am Scheitel, Druck an den Flanken, Schub am Fuß.
- Fensterzone / Kuppelring wandelt einen Teil des Schubs in vertikale Komponenten.
- Pendentifs leiten Kräfte zu den vier Pfeilern.
- Halbkuppeln fangen Längsschub ab, geben ihn sanft weiter.
- Seitenschiffe und Strebwerk nehmen Querschub auf.
- Fundamente verteilen in den Boden.
So entsteht ein mehrstufiger, redundanter Lastpfad. Das ist einer der Gründe, warum der Bau auch nach Schäden lokal tragfähig blieb.
Akustik und Liturgie
Die Hagia Sophia war Staatskirche. Hier zog der Kaiser mit Senatoren und Bischöfen ein. Die Liturgie brauchte einen Raum, der Klang trägt und Worte fassbar macht. Gewölbe und Halbkuppeln reflektieren Schall vielfach.
Die große Kuppel bündelt. Das gibt eine lange, aber nicht chaotische Nachhallzeit. Wer spricht, spürt eine Präsenz im Raum. Wer singt, bekommt ein tragendes Band. Architektur, Musik und Ritual waren hier keine getrennten Disziplinen.

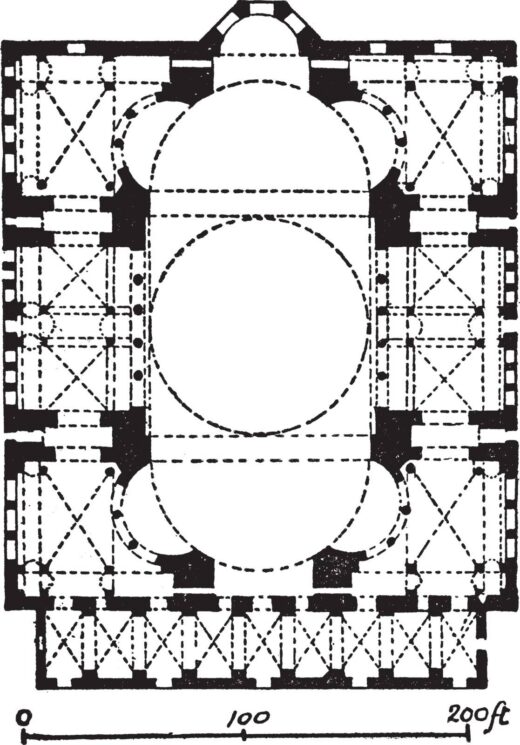

Von oben betrachtet: Der Grundriss macht die Struktur von Kuppel, Apsis und Seitenschiffen sichtbar.
Foto: Smarterpix / Morphart
Logistik und Baustelle
Gerüstbau war die halbe Miete. Ein hölzernes Traggerüst füllte den Raum. Darauf wurden Lehrbögen gezogen, mit denen Mauerverbände exakt verlegt werden konnten. Ziegel kamen aus verschiedenen Regionen, sortiert nach Form und Gewicht.
Mörtel mischte man in großen Gruben. Die Geometrie – Kreise, Quadrate, Seilrisse – war die gemeinsame Sprache aller Gewerke. Was heute ein BIM-Modell ist, war damals ein aufgespanntes Maßsystem in 1:1.
Krisenmanagement im Betrieb: Reparieren, ohne den Raum zu zerstören
Nach 1453 wurde die Kirche Moschee. Später, 1934, Museum; seit 2020 wieder Moschee. Das ändert die Nutzung, nicht das Tragwerk. Eingriffe folgten einem Muster: Neues ergänzen, ohne Altes auszulöschen. Die großen Rundschilde mit kalligraphischen Namen kamen im 19. Jahrhundert, verschwanden zeitweise, kehrten zurück.
Von außen wuchsen Stützflächen an. Innen wurden Mosaiken teils wieder freigelegt. Aus Sicht der Tragwerksplanung war entscheidend: Verstärkungen dort, wo Schub kulminiert, und keine neuen Schwachstellen durch harte Eingriffe in weiche Verbünde.
Vergleich mit dem Pantheon: zwei Wege zum großen Raum
Pantheon in Rom: Betonkuppel, gradierte Zuschläge, ein zentrales Oculus als Öffnung. Tragprinzip: monolithische Schale, Ringanker aus Masse. Hagia Sophia: Ziegelschale, Pendentifs, Halbkuppeln, Fensterkranz. Tragprinzip: segmentiertes System mit gelenkten Lastflüssen.
Beide Bauten zeigen, wie Vielfalt der Mittel zu ähnlichen Raumwirkungen führen kann – mit je eigener Wartungslogik. Beton altert anders als Ziegel-Mörtel-Verbund. Erdbebenresilienz erreicht man in Byzanz durch Abstufung und Entlastung, in Rom durch Masse und Geometrie.
Techniktransfer: vom Byzanz zur osmanischen Kuppel
Nach der Eroberung 1453 wurde die Hagia Sophia zum Vorbild. Hofarchitekt Sinan studierte den Bau und entwickelte daraus Moscheen wie die Süleymaniye in Istanbul und die Selimiye in Edirne.
Er erreichte höhere Effizienz: klarere Pfeiler, sauberere Lastpfade, leichtere Kuppelschalen. Den Kuppeldurchmesser der Hagia Sophia übertraf er nicht – musste er auch nicht. Sein Ziel war Robustheit und wiederholbare Bauweise. Die Hagia Sophia blieb Referenz, kein Serienprodukt.
Ein kurzer Gang durch den Bau
Von Westen kommend treten Sie durch Exonarthex und Narthex in den Naos. Neun Türen, die mittlere einst nur für den Kaiser, führen in den Hauptraum. Über Ihnen: Kuppel mit 40 Fenstern. Vorne die Apsis mit Mosaiken aus dem 9. Jahrhundert. Rechts davon die Mihrab-Nische aus der Moscheezeit, daneben der Minbar. Links die Sultansloge aus dem 18. Jahrhundert.
Auf den Emporen – einst Gynaikeion – blicken Sie auf Mosaiken von Kaiser*innen und die großen Rundschilde. Draußen markieren Minarette die späteren Schichten der Geschichte. So liest man den Bau wie ein Palimpsest: immer wieder überschrieben, nie gelöscht.
