Die Neufassung der Richtlinie VDI 6017 01.03.2015, 00:00 Uhr

Aufzugsteuerungen für den Brandfall

Mehr als 550-mal am Tag, fast 200 000-mal im Jahr kommt es in Deutschland zu einem Brand oder einer Explosion. 2012 kamen dabei 384 Menschen ums Leben, davon 314 in Wohngebäuden. Mehr Sicherheit würden automatische Brandmeldeanlagen schaffen. Sie ermöglichen auch, vorhandene Aufzüge zur Selbstrettung der Bewohner einzusetzen. Dafür macht die neugefasste VDI-Richtlinie den Weg frei.

Quelle; Kone

Quelle; Kone

Die Neufassung der Richtlinie VDI 6017 schafft die Bedingungen dafür, Aufzüge in Wohngebäuden zur Selbstrettung der Bewohner einzusetzen. Das ist ein sinnvoller Schritt, um Menschen vor den Folgen von Haus- und Wohnungsbränden zu schützen. Noch gefährlicher als die Flammen sind dabei die Rauchgase, die den Bewohnern oft im Schlaf das Leben kosten. Daher fordern mittlerweile die meisten Bundesländer Brandmelder in Neu- und Bestandsbauten.

Bisherige Situation

Bislang galt: Aufzüge dürfen im Brandfall nicht benutzt werden. Dies ist in den Bauordnungen der Länder so festgelegt. Auf das Nutzungsverbot wird üblicherweise durch einen schlichten Aufkleber (Aufzug im Brandfall nicht benutzen) in der Nähe der Schachttüren hingewiesen. Die meisten Gebäude verfügen jedoch über keine Brandmeldeanlage. Im Falle eines Brandes ist der Aufzug weiter in Betrieb – trotz Verbot (Bild 1).

Quelle: Kone

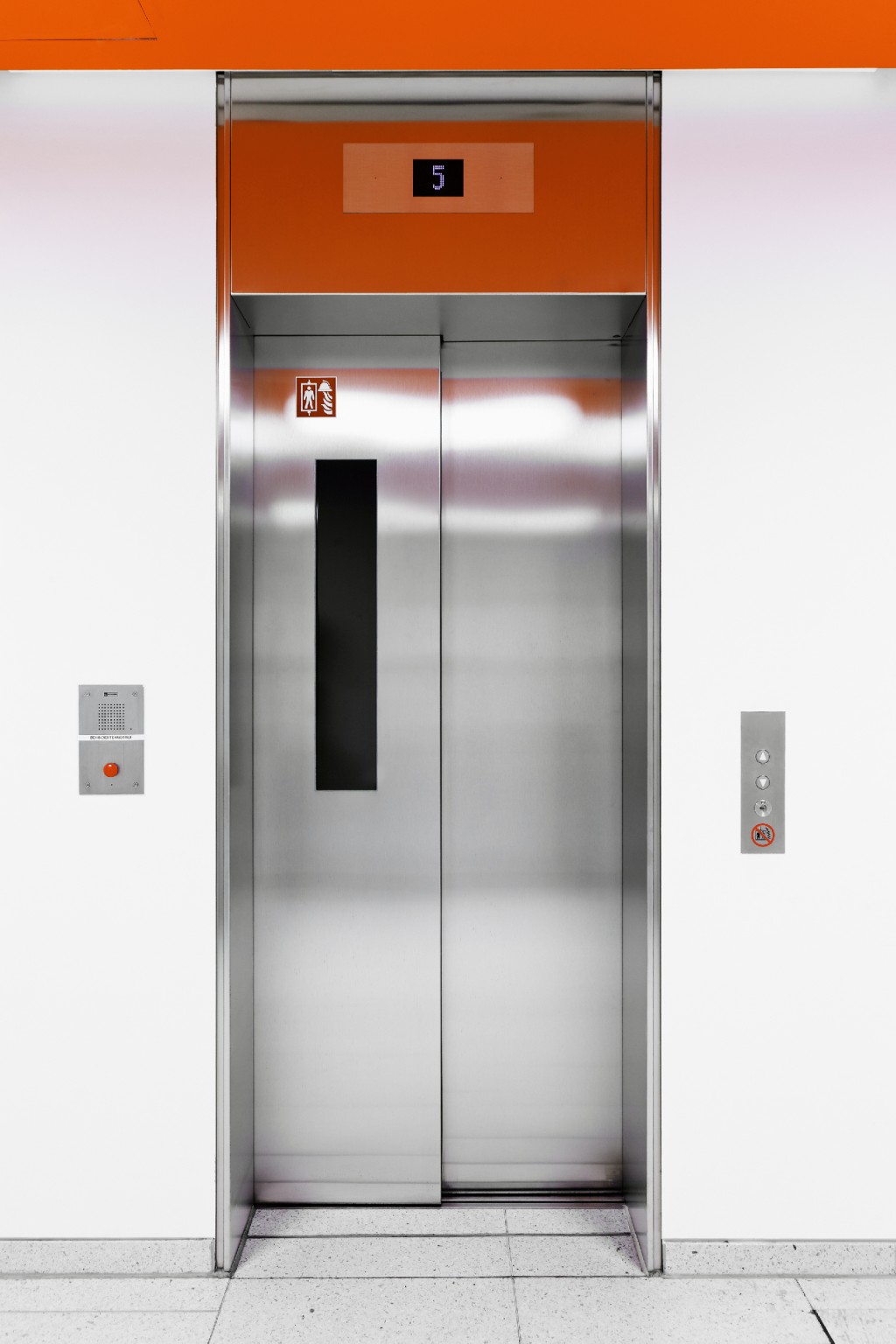

Bild 1 Im Brandfall sind momentan nur Feuerwehraufzüge für die Rettung von Bewohnern zugelassen. Durch die Neufassung der Richtlinie VDI 6017 könnte sich dies jedoch bald ändern.

Foto: KONE

Etwas anders sieht es aus, wenn eine automatische Brandfallsteuerung vorhanden ist. Dann soll der Aufzug die Nutzer so schnell wie möglich zu einer sicheren Haltestelle fahren, bevor er stillgesetzt wird. So empfiehlt es die Richt­linie VDI 6017 über die Steuerung der An­lagen im Brandfall. Die Richtlinie will verhindern, dass Menschen mittels Aufzug in einen Gefahrenbereich gelangen oder aufgrund eines Stromausfalls in der Kabine eingeschlossen werden, was die Arbeit der Feuerwehr unnötig erschweren würde.

Aufzüge können Leben retten

Im August 2014 erschien die Neufassung der VDI-Richtlinie. Darin berücksichtigen die Experten die technischen Fortschritte, die in den vergangenen Jahren insbesondere bei der Weiterentwicklung der Brandmeldetechnik erzielt wurden. Dazu flossen auch die Erfahrungen der Feuerwehren mit der Entwicklung und Ausbreitung von Bränden in die Novelle ein.

So halten es die Experten nicht mehr generell für sinnvoll, den Aufzug so schnell wie möglich stillzulegen. Solange das Brandgeschehen nicht kritisch ist, kann der Aufzug helfen, Personen – vor allem solche eingeschränkter Mobilität – sicher und schnell aus dem Gebäude zu befördern und damit die Feuerwehr bei der Evakuierung zu entlasten (siehe Titelbild.

Entsprechend will die Richtlinie aufzeigen, unter welchen Bedingungen der Aufzug­betrieb über den Zeitpunkt der Brandmeldung hinaus zur Selbstrettung der Bewohner verlängert werden kann.

Dafür ist die Definition des kritischen bzw. unkritischen Brandereignisses von entscheidender Bedeutung. Damit ergänzt die Richtlinie die Norm DIN EN 81-73, in der die schnelle Stillsetzung der Anlage verlangt wird.

Informationen entscheiden

Wichtigste Bedingung, die die Richt­linie vorgibt: Das Gebäude benötigt eine automatische Brandmeldeanlage nach den Normen DIN 14675 (Kategorie 1) und DIN VDE 0833-2, deren Signal die Fahrt des Aufzugs in die Evakuierungshaltestelle auslöst.

Dabei muss die Brandmeldeanlage das gesamte Gebäude und die wichtigsten Kabelwege erfassen, um eine genaue Lokalisierung des Brandes zu ermög­lichen. Nur dann ist sichergestellt, dass die Anlage nicht wegen Stromausfall stecken bleibt, dass sie aber sofort stillgelegt wird, wenn der Brand ein kritisches Ausmaß erreicht.

Bricht beispielsweise in einem Wohnzimmer ein Feuer aus, erlaubt die Lokalisierung des Brandherdes die Fort­setzung des Aufzugbetriebs. Erst wenn weitere Detektoren anschlagen, weil das Feuer dem Aufzug gefährlich nahe kommt, fährt die Kabine in die Evakuierungshaltestelle und wird dort festgesetzt.

Eine andere kritische Situation ist die zeitnahe Auslösung mehrerer räumlich getrennter Rauchmelder: Das Feuer breitet sich in diesem Fall extrem schnell aus. Da die Bewohner das Gebäude dann nicht mehr sicher über den Aufzug verlassen können, wird er stillgelegt.

Die Beispiele zeigen: Die normgerechte Auslegung der Brandmeldeanlage allein kann über die Verlängerung der Betriebszeit des Aufzugs nicht entscheiden. Weitere Aspekte sind zu berücksichtigen:

  1. Ergänzende Nutzung des Wohngebäudes, z. B. durch Arztpraxen und Pflegeeinrichtungen.
  2. Beschaffung der Gebäudestruktur, insbesondere die Lage der Rettungswege.
  3. Anordnung der Aufzüge innerhalb des Gebäudes bzw. zu den Rettungswegen.
  4. Ausführung der Aufzüge, z. B. Personen-, Lasten- oder Panoramaaufzüge oder Anlagen nach Maschinenrichtlinie.
  5. Szenarien der Brandentwicklung.
  6. Anzahl der Aufzugnutzer unter Berücksichtigung ihrer Mobilität und ihrer Ortskenntnisse.
  7. Mutmaßliches Verhalten der Nutzer im Brandfall.

Entsprechend verlangt die neugefasste Richtlinie, unter Umständen bauliche Änderungen vorzunehmen. Sie sollen sicherstellen, dass der Aufzug bei einem „unkritischen Brandereignis“ weiter betrieben werden kann. So müssen die Wände des Aufzugsvorraums feuerhemmend von den Wohneinheiten abgetrennt sein. Der Zugang zum Vorraum muss mindestens mit einer Rauchschutztür geschützt werden. Wichtig ist auch die Lage des Vorraums in unmittelbarer Nähe einer Treppe.

Abstimmung aller Beteiligten

Die Bewertung der Brandsituation kann also nicht pauschal getroffen werden. Sie ist letztlich von der konkreten Situation und dem darauf fußenden Brandschutzkonzept abhängig. Darin werden Lage und Zahl der Brandabschnitte festgelegt. Zugleich werden die Bedingungen bestimmt, unter denen die Anlage stillgelegt werden muss.

In dem Konzept, das zwischen Planern, Betreibern und Behörden abzustimmen ist, wird auch festgelegt, welche Art der Brandfallsteuerung zum Einsatz kommt. Meist reicht eine statische Steuerung aus: Sie fährt den Aufzug im kritischen Brandfall in die definierte Evakuierungshaltestelle – üblicherweise das Erdgeschoss – und legt sie dort still.

Gegebenenfalls kann eine erweiterte statische, also teildynamische Brandfallsteuerung sinnvoll sein: Ist das Erdgeschoss verraucht, fährt der Aufzug eine alternative Haltestelle an. Doch auch eine dynamische Steuerung ist möglich: Dabei kann jeder Halt zur Evakuierung genutzt werden.

Der Aufwand lohnt: Experten schätzen, dass durch eine ausgefeilte Brandmeldeanlage – in Kombination mit der entsprechenden Brandfallsteuerung – der Aufzug nach Auslösen des ersten Feuermelders im Gebäude bis zu 15 min weiterbetrieben werden kann. Das ist ganz erheblich, bedenkt man, dass ein typischer Aufzug, wie er in einem fünf- oder sechsgeschossigen Bau eingesetzt wird, innerhalb dieser Zeitspanne mindestens 15 Fahrten oder mehr schafft.

Wertvolle Zeit gewinnen

Der Ansatz, den Aufzug nach Aus­lösen der Brandmeldung zur Personen­rettung einzusetzen, findet sich auch andernorts. Immer Voraussetzung sind entsprechende Sicherheitseinrichtungen: Je umfangreicher sie ausfallen, desto länger kann der Aufzug im Brandfall genutzt werden, wie der folgende Überblick zeigt.

Am Anfang stehen die Aufzüge nach der geänderten Richtlinie VDI 6017, die den bedingten Weiterbetrieb zur Evakuierung der Bewohner erlaubt. In kritischeren Situationen sollen – in größeren Gebäuden – sog. Rettungsaufzüge eingesetzt werden, wie sie der Normentwurf prEN 81-76 definiert. Noch länger laufen die technisch entsprechend ausgerüsteten Feuerwehraufzüge, deren Nutzung aber den Rettungskräften vorbehalten ist.   TS 426

Von Dipl.-Ing. Thomas Lipphardt

Dipl.-Ing. Thomas Lipphardt betreut bei KONE Deutschland den Bereich Normen und Technische Regelwerke. Er ist Mitglied des Richtlinienausschusses VDI 6017.
