Sicherungssystem 28.07.2020, 11:27 Uhr

Absturzsicherungs-Tool: Wie sichere ich mehrere Personen?

Normalerweise sind Sicherungssysteme für eine Person ausgelegt. Was aber, wenn drei Personen gleichzeitig gesichert werden müssen? Ist der Anschlagpunkt nicht richtig ausgelegt, kann dies böse enden. Ein neuer Personenanschlagpunkt mit integrierter Prüfmöglichkeit soll das Dilemma beheben.

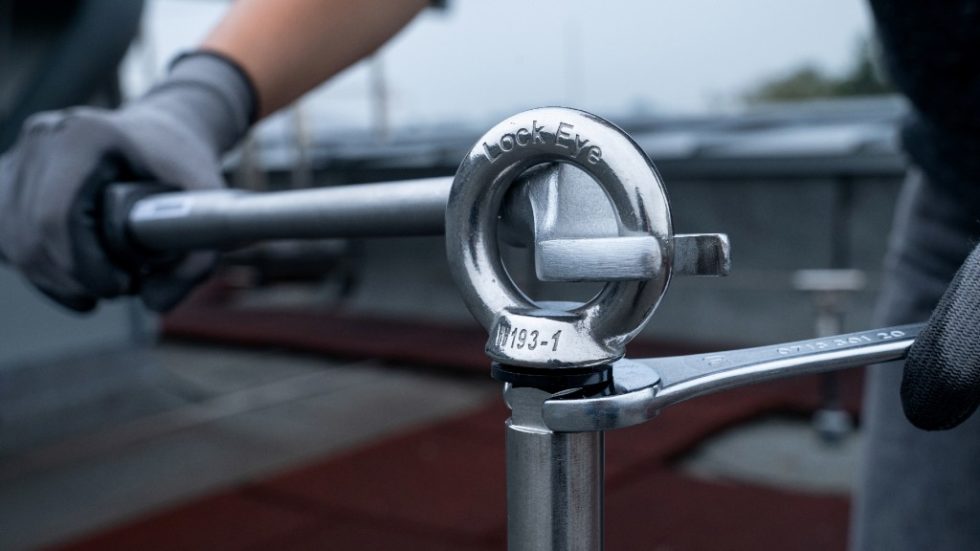

„Einfache jährliche Wartung dank Drehmomentkontrolle“ Foto: ABS Safety

„Einfache jährliche Wartung dank Drehmomentkontrolle“

Foto: ABS Safety

Neben der richtigen Anwendung von Absturzsicherungen ist das richtige Material und die Auslegung auf entsprechendes Gewicht von Anschlagpunkten überlebenswichtig. Die Firma ABS Safety hat mit ABS-Lock III-BE Pro-24 einen besonders robusten Personenanschlagpunkt zur gleichzeitigen Sicherung von drei Personen gegen Absturz entwickelt. Die Möglichkeit, die Belastbarkeit der speziell für Betonuntergründe entwickelten Anschlageinrichtung über eine Sechskantfläche am Kopf zu kontrollieren ist, eine echte Neuerung. Das vereinfacht die jährlich vorgeschriebene Überprüfung auch nach dem Einbau deutlich und das Prüfergebnis ist aussagekräftiger als bei einer Sichtprüfung. Das ABS-Lock II-BE Pro 24 ist sehr einfach zu montieren.

Die richtige Befestigung machts

Zuerst wird ein Loch gebohrt, dieses dann gesäubert und die Stütze der Edelstahl-Anschlageinrichtung schließlich eingehämmert. Abschließend wird die Sechskantfläche am Kopf der Stütze mit einem Drehmoment von 170 Nm angezogen. Dadurch spreizt sich der Spezialdübel am unteren Ende im Beton auf und die Anschlageinrichtung ist permanent fixiert. Auf dieselbe Art kann nach abgeschlossener Montage nun auch der Anschlagspunkt regelmäßig kontrolliert werden, jederzeit kann so festgestellt werden, ob der Anschlagpunkt noch zuverlässig im Untergrund sitzt. Mit einem Drehmomentschlüssel wir die Sechskantfläche am Kopf erneut angezogen, schon ist die Überprüfung abgeschlossen.

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
INOTEC GmbH-Firmenlogo
Projektleiter (m/w/d) Nahrungsmittelindustrie INOTEC GmbH
Reutlingen Zum Job
Bühler Motor GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) Vorentwicklung - Mechatronische Systeme Bühler Motor GmbH
Nürnberg Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Projektingenieur (m/w/d) Verfahrenstechnik, Pharmatechnik Dohm Pharmaceutical Engineering
Mannheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Prüfingenieure (m/w/d) Dohm Pharmaceutical Engineering
Ulm, Ludwigshafen am Rhein Zum Job
MAXIMATOR GmbH-Firmenlogo
Vertriebsingenieur / Sales Engineer (m/w/d) Schwerpunkt Wasserstofftechnik MAXIMATOR GmbH
Sinsheim Zum Job
Dohm Pharmaceutical Engineering-Firmenlogo
Ingenieur Verfahrenstechnik, Pharmatechnik, Prozesstechnik, TGA, Bauwesen (m/w/d) Dohm Pharmaceutical Engineering
Leverkusen Zum Job
ASK GmbH-Firmenlogo
Ingenieur / Techniker (m/w/d) im Bereich Automatisierung und Steuerungstechnik ASK GmbH
Wolfenbüttel bei Braunschweig Zum Job
RheinEnergie-Firmenlogo
Gruppenleiter Maschinen- und Verfahrenstechnik (m/w/d) RheinEnergie
Köln (Niehl) Zum Job
WACKER-Firmenlogo
Procurement Manager (m/w/d) CSA / Bauleistungen WACKER
Burghausen Zum Job
EUROVIA Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Straßen- und Tiefbau EUROVIA Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
Eurovia Verkehrsbau Union GmbH-Firmenlogo
Bauleiter (m/w/d) für den Bereich Asphaltstraßenbau Eurovia Verkehrsbau Union GmbH
Berlin, Michendorf Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Junior Technical Business Manager (m/w/d) agap2 - HIQ Consulting GmbH
Frankfurt am Main, München, Mannheim Zum Job
agap2 - HIQ Consulting GmbH-Firmenlogo
Projektingenieur:in Automatisierungs- & Elektrotechnik agap2 - HIQ Consulting GmbH
Mannheim, Frankfurt oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Bausachverständiger Immobilien (m/w/d) DEKRA Automobil GmbH
agap2 - HIQ Consulting GmbH-Firmenlogo
Testingenieur:in Mechatronik & Elektrotechnik agap2 - HIQ Consulting GmbH
Großraum Frankfurt am Main, Mannheim oder München Zum Job
DEKRA Automobil GmbH-Firmenlogo
Experte Digitale Markenführung (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
SAP & Salesforce Service Manager (m/w/d) DEKRA Automobil GmbH
Stuttgart Zum Job
DEKRA Automobil GmbH-Firmenlogo
Sachverständiger Umweltschutz & Emission (m/w/d) DEKRA Automobil GmbH
Karlsruhe Zum Job
DEKRA Automobil GmbH-Firmenlogo
Fachkraft Arbeitssicherheit & Gesundheit (m/w/d) DEKRA Automobil GmbH
Oberfranken, Oberpfalz Zum Job

Kurvenelemente für starke Belastung

„Made in Germany“, montagefreundlich, robust und einfach in der Bedienung ist die praxisorientierte Absturzsicherung von ABS Safety. Mit seiner 24 mm starken Stütze nicht nur als Einzelanschlagpunkt, sondern ebenso für die Montage von Zwischenhaltern, Kurvenelementen und Endterminals in den stärker belasteten Seilsicherungssystemen geeignet. Dadurch können mehrere Personen über einen Anschlagpunkt gesichert werden. Alle für die Montagedokumentation und jährliche Überprüfung relevanten Daten sind witterungsbeständig auf dem komplett aus Edelstahl gefertigten Anschlagpunkt eingelasert. Eine Anschlagöse zur Befestigung der persönlichen Schutzausrüstung gegen Absturz (PSAgA) gehört zum Lieferumfang. Zur Planung der Absturzsicherung sollte die Stützenlänge der Anschlagpunkte (Sekuranten) berechnet werden. Hier gilt es, den folgende Merksatz im Hinterkopf behalten, mit dem die Länge ganz einfach zur bestimmen ist: Dicke der Wärmedämmung (inkl. Dachmembran) + 150 mm = Länge der Stütze des Anschlagpunkts (Ergebnis aufrunden!).

Von Annika Hilse
