Geschwungene Brücke über den Neckar

Brücken können sich harmonisch in den Landschaftsraum einbinden. Moderne Bauweisen ermöglichen dabei die unterschiedlichsten Tragwerksformen. Durch diese ist es auch möglich, dass sich die neue Neckarbrücke bei Benningen geschwungen über den Fluss erstreckt.

Geschwungen wird die neue Brücke über den Neckar bei Benningen führen. Foto: PERI Deutschland

Geschwungen wird die neue Brücke über den Neckar bei Benningen führen.

Foto: PERI Deutschland

Das Stuttgarter Tragwerksplanerbüro Leonhardt, Andrä und Partner hat für die neue Neckarbrücke bei Benningen eine elegante Brückenkonstruktion entwickelt. Die Brücke ist Teil der 1,2 Kilometer langen Ortsumfahrung der L 1138 zwischen Freiberg und Marbach und führt mit 195 Metern in Verbindung mit einer 107 Meter langen Stützwand über den Fluss. Ab 2022 soll die neue Neckarbrücke zur Verkehrsentlastung des Benningerortskerns beitragen. Der Brückenneubau wird dann auch wieder für den Schwerverkehr nutzbar sein.

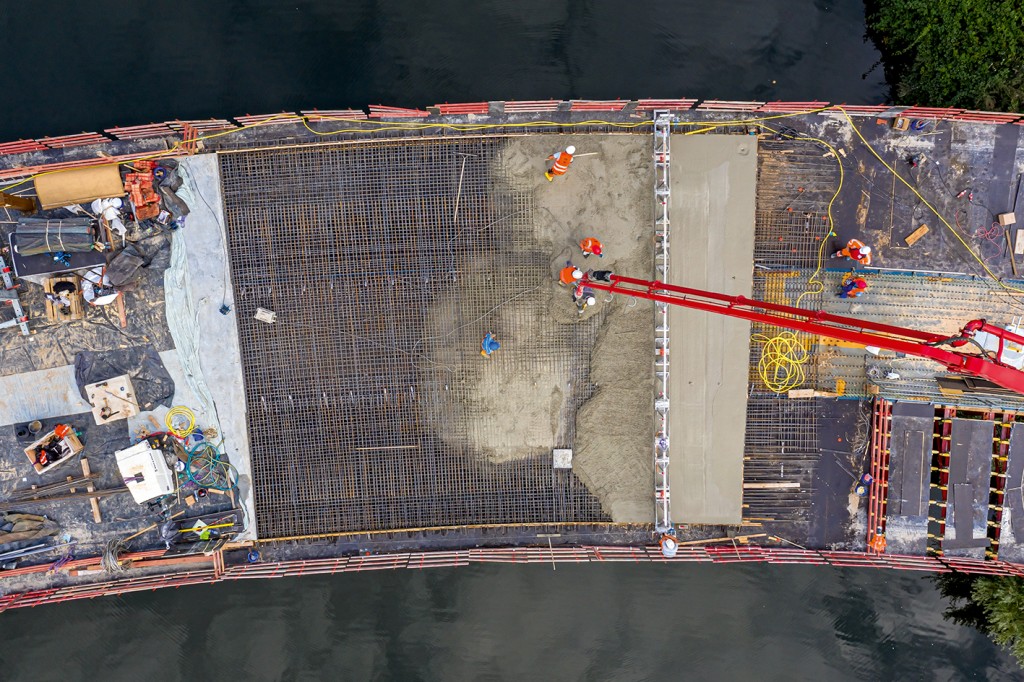

Auf der Brücke konnte ohne Unterbrechungen betoniert werden.

Foto: PERI Deutschland
