Karlsruher Forscher entdecken verborgene Schwachstelle in Flugzeug-Aluminium
Winzige Partikel, große Wirkung: Eine Studie zeigt, warum Aluminium unter Schubbelastung anders geschädigt werden kann als erwartet.

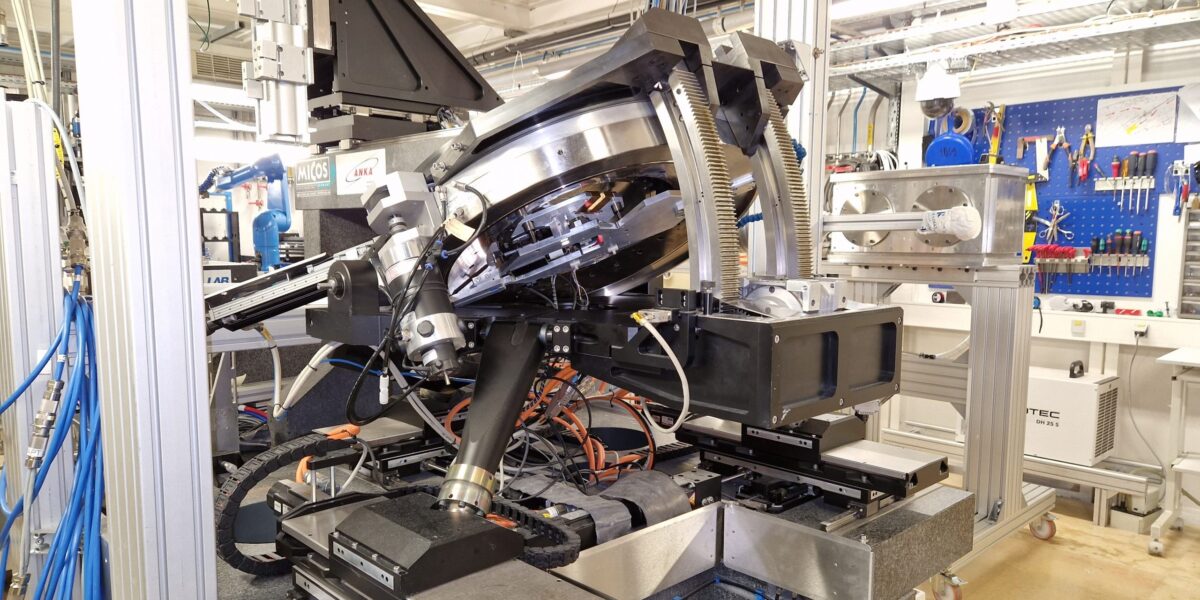

Die Computerlaminographie-Station des KIT an der European Synchrotron Radiation Facility in Grenoble ermöglicht Einblicke in das Innere zentimetergroßer, flächiger Proben auf mikroskopischer Skala.
Foto: Simon Bode, KIT
Aluminium gehört seit Jahrzehnten zu den wichtigsten Werkstoffen im Flugzeugbau. Es ist leicht, gut formbar und ausreichend belastbar für viele Strukturbauteile, Bleche und Verbindungselemente. Doch auch bei einem so etablierten Material sind nicht alle Schädigungsmechanismen vollständig verstanden. Ein Forschungsteam des Karlsruher Instituts für Technologie (KIT) und der französischen Hochschule Mines Paris – PSL hat nun gezeigt, dass Aluminium unter bestimmten Bedingungen anders geschädigt werden kann, als klassische Berechnungsmodelle es bislang erwarten lassen.
Inhaltsverzeichnis
Darum geht es
Im Mittelpunkt stehen mikroskopisch kleine, harte Partikel im Metall. Sie wirken auf den ersten Blick wie ein Detail der Werkstoffstruktur. Unter Schubbelastung können sie jedoch eine große Rolle spielen. Die Forschenden beobachteten, dass Hohlräume im Material in ihrer Nähe um bis zu etwa Faktor sechs wachsen können. Für den Leichtbau ist das relevant, denn Bauteile in Flugzeugen, Autos oder Schienenfahrzeugen werden in der Praxis selten nur einfach gezogen oder gedrückt. Häufig wirken mehrere Belastungen gleichzeitig oder nacheinander. Genau dann kann Schub zum entscheidenden Faktor werden.
Eine akute Gefahr für bestehende Flugzeuge zeigt die Studie nicht. Sie beschreibt auch keine pauschale Schwachstelle aller Aluminiumbauteile. Untersucht wurde exemplarisch die Aluminium-Lithium-Legierung AA2198-T851. Dennoch liefert die Arbeit einen wichtigen Hinweis darauf, warum Schäden unter Schubbelastung stärker wachsen können, als bisherige Modelle es vorhersagen. Für die Auslegung leichter und langlebiger Bauteile ist das ein wichtiger Befund.
Wenn Materialbereiche gegeneinander gleiten
Schubbelastung entsteht immer dann, wenn benachbarte Bereiche eines Materials gegeneinander verschoben werden. Bei einem Blech passiert das bereits beim Umformen in der Fertigung. Im Flugbetrieb erleben Bauteile solche Spannungszustände permanent – durch Torsion, kombinierte Lasten oder lokale Spannungsspitzen an Bohrungen und Nieten.
In der klassischen Werkstoffmechanik galt Schub beim Wachstum von Mikrowrack-Strukturen lange Zeit als zweitrangig. Das Augenmerk lag primär auf der Zugbelastung. Der Grund ist simpel: Unter Zug wird das Material auseinandergerissen, Hohlräume öffnen sich, blähen sich auf, laufen zusammen – der Riss ist da. Unter reinem Schub fehlt dieser stark aufblähende, hydrostatische Zuganteil.
Deshalb sagten viele gängige Schädigungsmodelle bei niedriger Spannungstriaxialität nur ein minimales Hohlraumwachstum voraus. Ein gefährlicher Trugschluss, wie die neue Studie zeigt. Diese Annahme greift nämlich genau dann zu kurz, wenn im Metall steife, intermetallische Partikel eingebettet sind.
Der kritische Pfadwechsel: Erst Zug, dann Schub
Das Team untersuchte die vielversprechende Aluminium-Lithium-Legierung AA2198-T851. Solche Werkstoffe sind die Lieblinge der Leichtbau-Konstrukteure, weil sie eine extrem geringe Dichte mit hoher Festigkeit kombinieren. Ideales Material also für die Luft- und Raumfahrt, wo jedes Gramm zählt.
Spannend ist hier der Versuchsaufbau. Die Forscher haben nicht einfach stumpf ein Materialstück bis zum Bruch gezogen. Sie simulierten die Realität durch einen gezielten Belastungswechsel:
- Die Probe wurde zunächst unter Zug gesetzt, um erste mikroskopische Vorschädigungen zu erzeugen.
- Anschließend wurde genau diese geschädigte Materialregion unter Schub weiterbelastet.
Diese Abfolge ist der Schlüssel zum Verständnis. In echten Bauteilen entstehen Schäden fast nie unter sterilen Laborbedingungen. Ein Blech wird bei der Herstellung vorgedehnt, erfährt beim Einbau lokalen Schub und muss im Betrieb dynamische Lasten aufnehmen. Die Karlsruher und Pariser Forscher jagten die Probe durch insgesamt 22 Belastungsschritte bis zum endgültigen Versagen. So konnten sie im Detail dokumentieren, welche Mikrostörungen unter Schub stagnieren – und welche explodieren.
Void-Locking: Wie Partikel die Matrix blockieren
Das Ergebnis ist deutlich: Kornbezogene Schäden wuchsen unter Schub nur moderat. Hohlräume an intermetallischen Partikeln entwickelten sich dagegen wesentlich stärker. Ihr Volumen nahm unter Schub um bis zu etwa Faktor sechs zu.
Verantwortlich dafür ist ein Mechanismus, den die Forschenden als Void-Locking beschreiben. Die harten, steifen Partikel verformen sich nicht wie die weichere Aluminiummatrix um sie herum. Sobald Schub wirkt, behindern sie lokal die plastische Verformung. Vorhandene Hohlräume können dadurch nicht einfach mit der Matrix mitgleiten. Sie bleiben an den Partikeln gewissermaßen hängen und werden weiter geöffnet.
Aus einem winzigen, vermeintlich stabilen Defekt wird so unter Schub im Handumdrehen ein massiver Strukturschaden. Nicht die Schubbelastung allein ist die Überraschung, sondern das fatale Zusammenspiel aus Vorschädigung, Schub und den harten Partikeln im Gefüge.
Mit Synchrotronstrahlung ins Innerste des Metalls
Um diesen Nachweis überhaupt führen zu können, musste das Team tief in die physikalische Trickkiste greifen. Zum Einsatz kam die sogenannte Synchrotron-Computerlaminographie an der Beamline ID19 der European Synchrotron Radiation Facility (ESRF) in Grenoble.
Klassische Computertomographie (CT) stößt bei flachen, breiten Blechproben schnell an ihre geometrischen Grenzen, weil die Strahlung den Prüfkörper nicht in jedem Winkel gleichmäßig durchdringen kann. Die Laminographie dagegen erlaubt hochpräzise, dreidimensionale Einblicke in ausgewählte Schichten flacher Geometrien. Das ist entscheidend, denn die Zerstörung beginnt nicht sichtbar an der Oberfläche, sondern im verborgenen Inneren des Werkstoffs.
Ergänzt wurden die Real-Messungen durch komplexe 3D-Simulationen, die die realen Partikel-Hohlraum-Cluster exakt nachbildeten. Das Ergebnis war eindeutig: Sobald die steifen Partikel im Modell auftauchten, schnellte das simulierte Hohlraumwachstum unter Schub nach oben. Experiment und Theorie stützen sich hier gegenseitig.
Was das für die Praxis bedeutet
Konkret bedeutet das: Die Luft nach oben im Leichtbau wird dünner. Wenn wir Werkstoffe bis an die Schmerzgrenze ausreizen wollen, um Kraftstoff und CO₂ einzusparen, müssen wir die Materialmodelle zwingend anpassen. Ein Berechnungsmodell, das nur den klassischen Zugversuch sauber abbildet, ist bei komplexen Lastpfadwechseln blind. Wer dünne Bleche auslegt oder Lebensdauerprognosen erstellt, muss diesen Void-Locking-Effekt ab jetzt auf dem Schirm haben.
Recycling verschärft das Problem massiv
Die Bedeutung der Studie geht über die reine Bauteilauslegung hinaus. Sie berührt auch eine zentrale Frage der aktuellen Recycling-Debatte. Das KIT weist darauf hin, dass recyceltes Aluminium häufiger höhere Mengen an Fremdpartikeln und Verunreinigungen enthalten kann als Primärmaterial.
Damit entsteht eine industrielle Herausforderung. Einerseits soll der Einsatz von Sekundäraluminium steigen, um Ressourcen zu schonen und die CO₂-Bilanz zu verbessern. Andererseits zeigt die Studie, dass genau solche Partikel unter Schubbelastung das Wachstum von Hohlräumen deutlich begünstigen können. Für den strukturellen Leichtbau wird damit nicht nur die chemische Zusammensetzung wichtig, sondern auch die genaue Mikrostruktur des Werkstoffs.
Für die Praxis heißt das: Kreislauffähige Hochleistungslegierungen brauchen eine deutlich präzisere Kontrolle als herkömmliche Massenwerkstoffe. Entscheidend sind Sortierung, Reinheit, Legierungsdesign und thermomechanische Prozessführung. Nur wenn diese Faktoren beherrscht werden, lässt sich recyceltes Aluminium auch in anspruchsvollen Leichtbaustrukturen zuverlässig einsetzen. Der ökologische Vorteil darf nicht zulasten der berechenbaren Bauteilsicherheit gehen.
