Archibot hilft Bauarbeitern 30.04.2014, 12:42 Uhr

Rollender Drucker malt Baupläne direkt auf den Boden

Der kleine Roboter Archibot druckt digitale Architektenpläne direkt auf den Boden der Baustelle. Der kleine Helfer sieht aus wie ein Staubsauger und kann mit Lasern sogar Linien an die Decken projizieren. Bauarbeiten sollen mit seiner Hilfe zukünftig schneller beginnen.

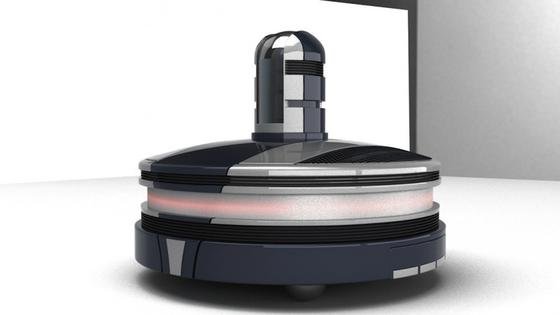

Der Roboter Archibot des Designers Han Seok Nam druckt Architektenpläne direkt auf den Baustellenboden. Er markiert beispielsweise, wo eine Mauer gesetzt werden soll. Für die Orientierung kommen Rundum-Sensoren zum Einsatz.

Der Roboter Archibot des Designers Han Seok Nam druckt Architektenpläne direkt auf den Baustellenboden. Er markiert beispielsweise, wo eine Mauer gesetzt werden soll. Für die Orientierung kommen Rundum-Sensoren zum Einsatz.

Foto: Han Seok Nam

Bevor der erste Mauerstein gesetzt werden kann, müssen Bauarbeiter bisher erst mühsam die Zeichnungen des Architekten vom Papierplan auf die Baustelle übertragen. Das kostet Zeit und ist fehlerträchtig, wenn zum Beispiel eine Messung nicht korrekt ist. Wenn es nach Han Seok Nam geht, übernimmt diese Arbeit in Zukunft der Archibot. Der Designer aus Südkorea hat ein Konzept für einen Roboter entwickelt, der digitale Computer-aided-design-Pläne (CAD) des Architekten in Originalgröße direkt auf die zu bebauende Fläche druckt – schnell und fehlerfrei.

Dafür wird der kreisrunde Roboter, der äußerlich stark an einen vollautomatischen Staubsauger erinnert, mit den CAD-Daten des Architekten gefüttert. Auf der Baustelle scannt er zunächst die Umgebung, um sich ein genaues Bild von den bisherigen Gegebenheiten zu machen. Danach rollt er los, stets geleitet von seinen Rundum-Sensoren, und markiert genau, an welcher Stelle zum Beispiel eine Mauer gesetzt werden soll und wo eine Tür geplant ist.

Top Stellenangebote

Zur Jobbörse
infraSignal GmbH-Firmenlogo
Projektleiter Steuerkabel (m/w/d) infraSignal GmbH
Die Autobahn GmbH des Bundes-Firmenlogo
Projektingenieur im Brückenbau für Neubau-, Ausbau- und Erhaltungsmaßnahmen (w/m/d) Die Autobahn GmbH des Bundes
Regensburg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Abteilungsleiter (w/m/d) Konstruktiver Ingenieurbau, Lärmschutzbauwerke Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur (w/m/d) für die Projektleitung von Brücken und Ingenieurbauwerke Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Projektleiter (w/m/d) Planung Die Autobahn GmbH des Bundes
PFINDER KG-Firmenlogo
Produktentwickler (m/w/d) Zerstörungsfreie Werkstoffprüfung PFINDER KG
Böblingen Zum Job
Hitzler Ingenieur e.K.-Firmenlogo
Projektleiter im Bau-Projektmanagement (m/w/d) Hitzler Ingenieur e.K.
Düsseldorf Zum Job
Hamamatsu Photonics Deutschland GmbH-Firmenlogo
Master / Diplom in Physik oder Elektrotechnik als Vertriebsingenieur/in für Bereich Analytical (m/w/d) Hamamatsu Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
WTM ENGINEERS GMBH-Firmenlogo
BIM-Modeler (m/w/d) für den Bereich Ingenieurwasserbau WTM ENGINEERS GMBH
Hamburg, Kiel, Rostock Zum Job
Berliner Wasserbetriebe-Firmenlogo
Bauingenieur:in Maßnahmenentwicklung Netze (w/m/d) Berliner Wasserbetriebe
Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus-Firmenlogo
Referentin/Referent (m/w/d) im Referat "Straßenbau" Ministerium für Wirtschaft, Verkehr, Arbeit, Technologie und Tourismus
Hamburger Hochbahn AG-Firmenlogo
Techniker / Ingenieur Elektrotechnik Wartung / Instandhaltung (w/m/d) Hamburger Hochbahn AG
Hamburg Zum Job
Städtisches Klinikum Dresden-Firmenlogo
Ingenieur (m/w/d) Technische Gebäudeausrüstung (TGA) Städtisches Klinikum Dresden
Dresden Zum Job
Mercer Stendal GmbH-Firmenlogo
Betriebsingenieur Mechanik (m/w/d) Mercer Stendal GmbH
Arneburg Zum Job
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Softwareentwickler (m/w/d) Embedded Systems Rohde & Schwarz Österreich GesmbH
Singapur, Stuttgart, Berlin, München Zum Job
Carl Zeiss Meditec AG-Firmenlogo
Applikationsingenieur (m/w/x) Carl Zeiss Meditec AG
Carl ZEISS MultiSEM-Firmenlogo
Entwicklungsingenieur Elektronik (m/w/x) Carl ZEISS MultiSEM
Oberkochen Zum Job
Carl Zeiss Meditec AG-Firmenlogo
Process Engineer (m/w/x) Carl Zeiss Meditec AG
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Elektro- bzw. Nachrichtentechnik Bundesamt für Bauwesen und Raumordnung (BBR)
Bundesamt für Bauwesen und Raumordnung (BBR)-Firmenlogo
Ingenieurinnen und Ingenieure (w/m/d) in den Fachrichtungen Versorgungstechnik und Gebäudeautomation Bundesamt für Bauwesen und Raumordnung (BBR)

Archibot projiziert Laserlinien an die Decke

Die benötigte Farbe kommt aus der Druckeinheit mit drei Injektoren für horizontale und vertikale Linien. Ein Display gibt Aufschluss darüber, wie weit die Arbeit bereits fortgeschritten ist. Für höher gelegene Markierungen, zum Beispiel für Deckenbeleuchtung, gibt es ebenfalls eine Lösung, für die allerdings doch menschliche Hilfe notwendig ist. Der rollende Drucker verwandelt sich dafür in einen wandelnden Projektor und markiert die entsprechende Stelle genauestens per Laser, sodass ein Bauarbeiter die Linien manuell nachzeichnen kann. Wenn die Decke mit lichtempfindlichem Material behandelt ist, ist noch nicht einmal das Nachzeichnen mehr notwendig.

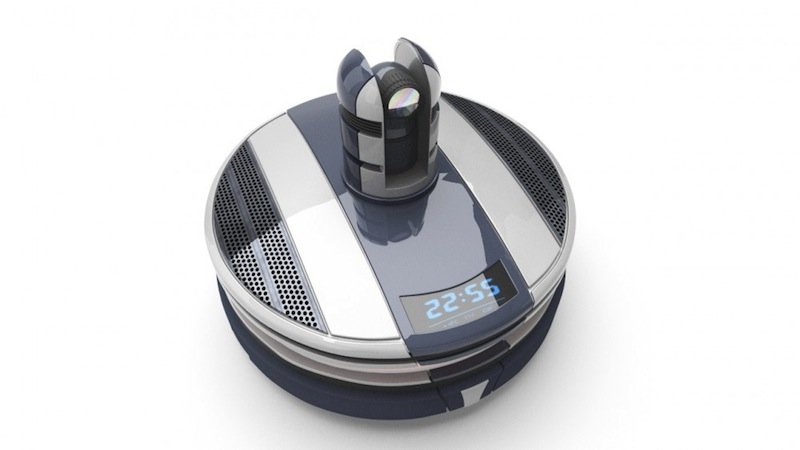

Mit einem Laser projiziert Archibot Linien an die Decke, die Arbeiter nachzeichnen können.
