Messe EMO, Hannover 07.10.2011, 12:06 Uhr

Design und Ergonomie für Werkzeugmaschinen

Die Zeit kantiger und einheitlich lackierter Maschinen scheint endgültig zu Ende zu sein. Auf der Messe EMO in Hannover zeigten Hersteller von Werkzeugmaschinen und deren Komponenten kürzlich, dass sie in Sachen Optik und Ergonomie dazugelernt haben.

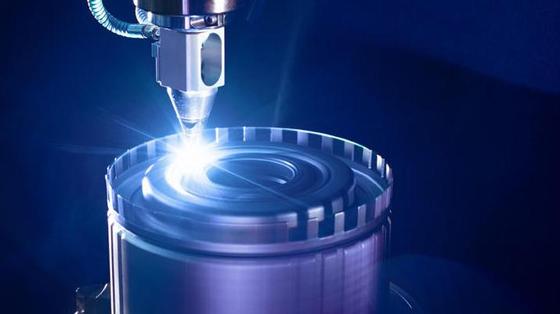

Werkzeugmaschinen-Hersteller haben in Sachen Design und Optik dazugelernt.

Werkzeugmaschinen-Hersteller haben in Sachen Design und Optik dazugelernt.

Foto: Trumpf

Den Eindruck einer zu groß geratenen Kompaktkamera vermittelten vorige Woche die von pl Lehmann auf der Metallbearbeitungsmesse EMO in Hannover präsentierten Produkte. Das moderne Design weckte die Aufmerksamkeit vieler Messebesucher. Zu ihrer Überraschung entpuppte sich die vermeintliche Kamera als Drehtisch für NC-gesteuerte Bearbeitungsmaschinen. Der Hersteller aus dem schweizerischen Bärau hatte dazu intensiv mit einem Designbüro zusammengearbeitet.

Für Hansruedi Lehmann, Geschäftsführer von pl Lehmann, war es keine Frage, dass es sich auch lohnt, Komponenten ansprechend zu gestalten, die im Arbeitsraum einer Maschine verschwinden. „Neben der höheren Wertigkeit, die das Design signalisiert, ergaben sich weitere Verbesserungen am Produkt selbst“, sagte er gegenüber den VDI nachrichten. So konnte die neue 500er-Linie gegenüber den Vorgängermodellen vereinfacht und Bauteile reduziert sowie die Dichtigkeit deutlich verbessert werden.
