Prototyping 24.06.2013, 15:40 Uhr

Der 3-D-Druck wird erwachsen

Der 3-D-Druck fasziniert nicht nur Internetnutzer, die über Webplattformen wie Shapeways oder Fabbeo, einem Berliner Unternehmen, individuelle Produkte entwerfen und von Dienstleistern produzieren lassen. Auch immer mehr Firmen interessieren sich für die generische Fertigungstechnik, mit der sich komplexe Bauteile in kleinen Serien kostengünstig fertigen lassen.

Modell des Sandgusskerns: Im CAD-Programm wird der aufwendige Gusskern in verschiedenen Modulen geplant und dann in Schichten für den 3-D-Druck zerlegt.

Modell des Sandgusskerns: Im CAD-Programm wird der aufwendige Gusskern in verschiedenen Modulen geplant und dann in Schichten für den 3-D-Druck zerlegt.

Foto: ExOne

Anfang Juni hatte der VDMA zu einem Expertengespräch eingeladen. Gekommen waren eine Vielzahl von Interessenten aus unterschiedlichsten Branchen. „Die rund 60 Teilnehmer spiegelten die industrielle Bandbreite wider, für die der 3-D-Druck im Maschinenbau potenziell relevant ist“, sagt Rainer Gebhardt, Experte für die innovative Technologie beim VDMA-Fachverband Druck. Vertreter von Werkzeugmaschinenherstellern, Automatisierungsspezialisten und viele Teilnehmer aus der Autozulieferindustrie waren gekommen. Das zeige, dass der 3-D-Druck in eine neue Phase getreten sei, so Gebhardt. „Die Palette der Anwendungen ist inzwischen so vielfältig, sodass es fahrlässig wäre, wenn die Industrie sich nicht mit dem alternativen Fertigungsverfahren intensiver beschäftigen würde“, berichtet er.

Medien feiern 3-D-Druck als Hype

In den Medien wird der 3-D-Druck zurzeit als Hype gefeiert. Einfache 3-D-Drucker sind inzwischen so billig geworden, dass sich im Prinzip heute jeder an seinem Computer mithilfe von leicht bedienbaren Konstruktionsprogrammen im Internet Automodelle, Figuren oder Handyhüllen entwerfen und zuhause auf einem 3-D-Drucker selbst herstellen kann. Das könnte die Wirtschaft künftig komplett auf den Kopf stellen, glauben Marktforscher von Global Industry Analysts (GIA) oder Gartner. Produkte, die heute noch in Niedriglohnländern gefertigt werden, könnten wieder zurückgeholt und zu vergleichbaren Kosten im eigenen Land hergestellt werden, schwärmen Analysten.

Top Stellenangebote

Zur Jobbörse
Stadtbetrieb Wetter (Ruhr)-Firmenlogo
Bauingenieur/in (m/w/d) Fachrichtung Tiefbau / Straßenbau Stadtbetrieb Wetter (Ruhr)
Wetter (Ruhr) Zum Job
Stadtwerke München GmbH-Firmenlogo
Brandschutzbeauftragte*r mit Zusatzfunktionen Tram (m/w/d) Stadtwerke München GmbH
München Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Planungsingenieur (w/m/d) Streckenplanung Die Autobahn GmbH des Bundes
Uwe Wenzel WW-Personalkonzepte e.K.-Firmenlogo
Entwicklungsingenieur (m/w/d) Wärmepumpensysteme und Regelungen Uwe Wenzel WW-Personalkonzepte e.K.
Großraum Hamburg Zum Job
Landeshauptstadt München-Firmenlogo
Verkehrsingenieur*innen für die Verkehrswende (w/m/d) Landeshauptstadt München
München Zum Job
Framatome-Firmenlogo
Ingenieur (m/w/d) für nukleare Entsorgung Framatome
Karlstein am Main, Erlangen Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
Bauingenieur als Bauwerksprüfer (w/m/d) Die Autobahn GmbH des Bundes
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Verfahrenstechnik Berliner Stadtreinigungsbetriebe (BSR)
Technische Universität Graz-Firmenlogo
Universitätsprofessur für Nachhaltige Antriebssysteme und angewandte Thermodynamik (m/w/d) Technische Universität Graz
Graz (Österreich) Zum Job
Berliner Stadtreinigungsbetriebe (BSR)-Firmenlogo
Projektingenieurin / Projektingenieur (w/m/d) Elektrotechnik Berliner Stadtreinigungsbetriebe (BSR)
Lübeck Zum Job
Die Autobahn GmbH des Bundes-Firmenlogo
(Umwelt-)Ingenieur (w/m/d) für Boden, Abfall, Altlasten und Georisiken Die Autobahn GmbH des Bundes
Nürnberg Zum Job
Fuest Familienstiftung-Firmenlogo
Bauzeichner, Bautechniker oder Innenarchitekt (m/w/d) Fuest Familienstiftung
Timm Technology GmbH-Firmenlogo
Sales Manager / Vertriebsingenieur (m/w/d) Timm Technology GmbH
Reinbek Zum Job
Caljan GmbH-Firmenlogo
Maschinenbauingenieur / Konstrukteur Sondermaschinenbau (m/w/d) Caljan GmbH
Halle (Westfalen) Zum Job
Stadtwerke München GmbH-Firmenlogo
(Senior) Projektmanager*in Niederspannung (m/w/d) Stadtwerke München GmbH
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Ingenieur* Produktmanagement für Navigationsdienste DFS Deutsche Flugsicherung GmbH
Langen (Hessen) Zum Job
VAHLE-Firmenlogo
Ingenieur Automatisierungs- und Steuerungstechnik (m/w/d) VAHLE
Kamen, Großraum Dortmund Zum Job
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Patentingenieur (m/w/d) der Fachrichtung Physik und/oder Elektrotechnik mit der Möglichkeit zur Ausbildung zum "European Patent Attorney (m/w/d/)" Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job
DFS Deutsche Flugsicherung GmbH-Firmenlogo
Flugsicherungsingenieur (w/m/d) DFS Deutsche Flugsicherung GmbH
Grünecker Patent- und Rechtsanwälte PartG mbB-Firmenlogo
Europäischer Patentanwalt (m/w/d) der Fachrichtung Physik, Informatik, Elektrotechnik oder Nachrichtentechnik Grünecker Patent- und Rechtsanwälte PartG mbB
München Zum Job

Solche Gedankenspiele sind für die Maschinenbauer noch Zukunftsmusik, sie interessierten sich bei dem Treffen in Frankfurt eher für ganz pragmatische Perspektiven der alternativen Fertigungstechnik, erklärt Gebhardt. So ermöglicht das 3-D-Verfahren z. B. eine ganz neue Flexibilität in der Produktion und damit in der Lagerhaltung. „Wie beim Print-on-demand wird das Teil erst dann hergestellt, wenn es der Kunde ordert“, so der VDMA-Experte. Statt ein breites Angebot an Ersatzteilen vorzuhalten, erfordern generische Verfahren künftig nur noch die 3-D-Daten.

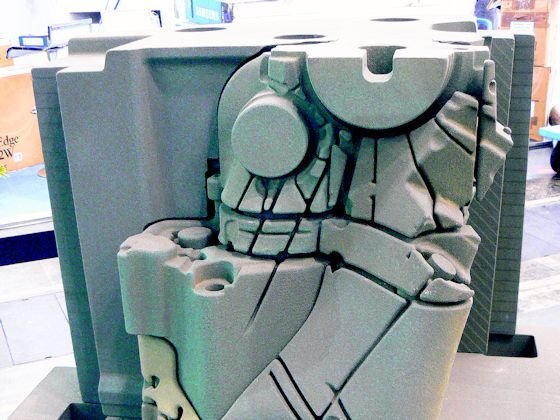

Gusskern aus dem Drucker.

Gusskern aus dem Drucker.

Quelle: ExOne

In ersten industriellen Anwendungen hat sich der 3-D-Druck bereits bewährt. Beispielsweise zur Herstellung von Sandgussformen: Seinen ersten industriellen 3-D-Drucker hat Rainer Höchsmann bereits Anfang 2000 zusammen mit BMW in Landshut entwickelt. Der Autobauer suchte ein Verfahren mit dem das Gießen von Zylinderköpfen optimiert werden könnte. Höchsmann hatte sich bereits während seines Studiums an der TU München Ende der 1990er-Jahre mit der Herstellung von Sandkernen im 3-D-Druck beschäftigt. 2001 hat der Ingenieur die Druckmaschine entwickelt, die seit dieser Zeit bei BMW für die Prototypenproduktion genutzt wird.

Der Vorteil für die Entwickler beim Autobauer: Sie können komplexe Teile sehr einfach herstellen. „Statt mehrere Wochen brauchen sie nur noch 24 Stunden für die Entwicklung eines Zylinderkopf-Prototypen“, berichtet Höchsmann. Außerdem wird die Produktion präziser. „Die Sandgussform entspricht dem CAD-Modell“, fügt er hinzu.

Ingenieur hat weiterentwickelte  3-D-Technologie an US-Unternehmen verkauft

Inzwischen hat der Ingenieur seine Technologie weiterentwickelt und an das US-Unternehmen ExOne verkauft. Höchsmann ist heute Geschäftsführer der ExOne GmbH in Augsburg, die das Geschäft in Europa sowie in Russland betreibt. Neben BMW zählen auch Firmen aus der Luftfahrt- und Maschinenbaubranche sowie Pumpenhersteller zu den Kunden.

„Die Drucker sind immer schneller geworden, sodass die Technik auch für die Fertigung kleiner Serien genutzt werden kann“, sagt der ExOne-Geschäftsführer. Es gebe heute kaum noch Limitierungen für den Einsatz des Verfahrens. „Das gilt sowohl für den Einsatz der Formen – ob im Magnesium- oder Stahlguss – als auch für die Größe der Bauteile, die von 1,8 cm bis zu 1 m reicht“, berichtet der Sandgussexperte. Ein Kunde fertige z. B. Formen, mit denen Turbolader für Schiffsdiesel gegossen werden. „Das sind Teile mit filigranen Konturen und Schichtdicken zwischen 0,2 mm und 0,4 mm“, konkretisiert Höchsmann.

Motoren für E-Autos im Siebdruck herstellen

Auch Professor Ralf Werner, Experte für „Elektrische Energiewandlungssysteme und Antriebe“ an der Technischen Universität Chemnitz, ist vom 3-D-Druck fasziniert. Er ist überzeugt, dass künftig auch Motoren direkt mit dem Verfahren hergestellt werden können. Werner ist an einem Forschungsprojekt beteiligt, das untersucht, ob Motoren für Elektrofahrzeuge im Siebdruckverfahren hergestellt werden könnten. Der 3-D-Siebdruck erlaubt im Vergleich zu klassischen Produktionsverfahren eine große Fertigungsgenauigkeit und Materialauswahl. „Das verspricht, Motoren mit aus heutiger Sicht überragenden Eigenschaften herstellen zu können“, so der Forscher.

Durch Übereinanderdrucken von mehreren Schichten nahezu beliebigen Materials könnten mithilfe des 3-D-Siebdrucks Bauteile von mehr als 10 cm Höhe entstehen, so Werner. Diese werden nach dem Druckvorgang wärmebehandelt und so zu stabilen Körpern versintert. Um den 3-D-Siebdruck in der Antriebstechnik nutzen zu können, konstruieren die Wissenschaftler die für einen Elektromotor nötigen Bauteile für das neue Verfahren komplett neu.

Die Forscher hoffen bis 2015 Klarheit zu besitzen, ob Motoren für Elektrofahrzeuge wirtschaftlich per Siebdruck hergestellt werden können und welche Eigenschaften sich den gedruckten Antrieben mit auf den Weg geben lassen, die konventionelle Fertigungsverfahren nicht leisten können.



Ein Beitrag von:

  • Hans Schürmann

    Hans Schürmann war Technik- und Wirtschaftsredakteur beim Handelsblatt und schreibt unter anderem über Finanzen, Immobilienthemen und Maschinenbau.
