Medizintechnik 23.05.2013, 08:30 Uhr

Wildtiere als technische Wegbereiter für die Wirbelsäulen-Chirurgie

Chirurgen können bald mit einer Instrumententechnik, die von Wildtieren abgeschaut wurde, Bandscheibenvorfälle behandeln. Die Idee dazu stammt von Katzen und Schlangen.

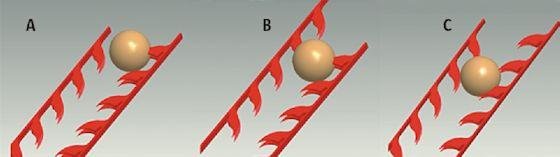

Kein Weg zurück: Die parallel ausgerichteten Schienen sind mit Widerhaken ausgestattet. Sie transportieren das entnommene Gewebe sicher in die Patrone der Knochenstanze hinein.

Kein Weg zurück: Die parallel ausgerichteten Schienen sind mit Widerhaken ausgestattet. Sie transportieren das entnommene Gewebe sicher in die Patrone der Knochenstanze hinein.

Foto: Fraunhofer IPA

Bionik-Forscher beobachteten Katzen und Schlangen bei der Futteraufnahme und ließen sich von deren Technik beim Zerkleinern und Herunterwürgen von sehnigem Fleisch inspirieren. Daraus entwickelten sie eine Knochenstanze, die chirurgische Eingriffe beschleunigen, die Infektionsgefahr verringern und leichter zu bedienen sein soll.

Top Stellenangebote

Zur Jobbörse
Hochschule Esslingen - University of Applied Sciences-Firmenlogo
Professor:in (W2) für das Lehrgebiet "Grundlagen der Elektrotechnik/ Elektronik und Mikrocontrollertechnik" Hochschule Esslingen - University of Applied Sciences
Esslingen am Neckar Zum Job
Hochschule Düsseldorf University of Applied Sciences-Firmenlogo
Professur (W2) "Produktentwicklung und Additive Fertigung" Hochschule Düsseldorf University of Applied Sciences
Düsseldorf Zum Job
Volksbank eG-Firmenlogo
Abteilungsleiter (m/w/d) Gebäudemanagement, Verwaltung und Versorgung Volksbank eG
Wolfenbüttel Zum Job
Hochschule Merseburg-Firmenlogo
Professur (W2): Steuerungstechnik Hochschule Merseburg
Merseburg Zum Job
Westsächsische Hochschule Zwickau (FH)-Firmenlogo
Laboringenieur (m/w/d) für Digitale Schaltungen, Mikroprozessortechnik, Nachrichtentechnik, Elektromagnetische Verträglichkeit Westsächsische Hochschule Zwickau (FH)
Zwickau Zum Job
Technische Hochschule Mittelhessen-Firmenlogo
W2-Professur mit dem Fachgebiet Biomedizinische Elektronik Technische Hochschule Mittelhessen
Gießen Zum Job
Universität Stuttgart-Firmenlogo
W3-Professur "Kraftfahrzeugmechatronik" Universität Stuttgart
Stuttgart Zum Job
Model AG-Firmenlogo
Prozessingenieur Verfahrenstechnik in der Papierherstellung (a) Model AG
Niedergösgen (Schweiz) Zum Job
Christoph Schnorpfeil GmbH & Co. KG-Firmenlogo
Bauabrechner (m/w/d) Christoph Schnorpfeil GmbH & Co. KG
Christoph Schnorpfeil GmbH & Co. KG-Firmenlogo
Bauleiter (m/w/d) Christoph Schnorpfeil GmbH & Co. KG
Christoph Schnorpfeil GmbH & Co. KG-Firmenlogo
Kalkulator (m/w/d) Christoph Schnorpfeil GmbH & Co. KG
Brandenburgischer Landesbetrieb für Liegenschaften und Bauen-Firmenlogo
Sachbearbeiter/in für Elektrotechnik (m/w/d) im Geschäftsbereich Baumanagement Bund Brandenburgischer Landesbetrieb für Liegenschaften und Bauen
Frankfurt (Oder) Zum Job
Brandenburgischer Landesbetrieb für Liegenschaften und Bauen-Firmenlogo
Sachbearbeiter/in für Elektrotechnik (m/w/d) im Baubereich Bundesbau Brandenburgischer Landesbetrieb für Liegenschaften und Bauen
Potsdam Zum Job
Brandenburgischer Landesbetrieb für Liegenschaften und Bauen-Firmenlogo
Ingenieur/innen für Tiefbau (m/w/d) im Baubereich Bundesbau Brandenburgischer Landesbetrieb für Liegenschaften und Bauen
Brandenburgischer Landesbetrieb für Liegenschaften und Bauen-Firmenlogo
Technische/r Sachbearbeiter/in für Tiefbau (m/w/d) im Baubereich Bund Brandenburgischer Landesbetrieb für Liegenschaften und Bauen
Potsdam Zum Job
THD - Technische Hochschule Deggendorf-Firmenlogo
Professor/Professorin (m/w/d) für das Lehrgebiet "Nachhaltige Baukonstruktion und Produktmanagement" THD - Technische Hochschule Deggendorf
Pfarrkirchen Zum Job
Frankfurt University of Applied Sciences-Firmenlogo
Professur (W2) Mathematik in den Ingenieurwissenschaften Frankfurt University of Applied Sciences
Frankfurt am Main Zum Job
Stadtwerke Lübeck Gruppe-Firmenlogo
Projektleiter:in Digitalisierung der Netze Stadtwerke Lübeck Gruppe
Lübeck Zum Job
Landesregierung Brandenburg-Firmenlogo
Architekten/in (m/w/d) Hochbau oder Bauingenieur/in (m/w/d) Hochbau für den Landesbau Landesregierung Brandenburg
Frankfurt (Oder) Zum Job
Bundesagentur für Arbeit-Firmenlogo
Technische/-r Berater/-in (w/m/d) Bundesagentur für Arbeit
Münster, Rheine, Coesfeld Zum Job

„Wir starten jetzt die klinische Erprobung einer Kleinserie“, sagt Entwickler Oliver Schwarz vom Fraunhofer-Institut für Produktionstechnik und Automatisierung (IPA). Das Instrument soll später in Krankenhäusern zum Einsatz kommen.

Reißzähne der Katzen schneiden wie eine Schere

Oberstes Ziel der Forscher war, dem Instrumentennamen alle Ehre zu machen und Knochen- oder Gewebestücke tatsächlich abzuknipsen statt sie wie bisher herauszureißen. Den Mechanismus schauten sich die Forscher bei Katzen ab, deren Reißzähne scherenartig aneinander vorbeiführen. „Bisher traf die medizinische Klinge direkt auf den Amboss“, sagt Schwarz. „Dadurch wurde sehniges Gewebe nur unzureichend abgetrennt, sodass die Ärzte immer ein wenig reißen mussten, wodurch die Ränder ausfransten.“

Neben dem formgenauen Abtrennen von Knochen-, Gewebe- und Knorpelmasse soll die bionische Stanze noch ein weiteres Problem lösen. Sie besitzt eine Einwegpatrone, die die abgelösten Stücke sammeln kann. Bisher musste das Instrument nach jeder Entnahme aus der Wunde herausgezogen, entleert und wieder eingeführt werden. Damit spart die neue Methode Zeit und verringert zudem die Infektionsgefahr.

Wie sich die Gewebestückchen in die Stanze transportieren lassen, zeigte die Anakonda-Schlange. Ihr Gebiss besteht aus nach innen gerichteten Zähnen. Im medizintechnischen Abbild bewegen sich Schienen mit Widerhaken jedes Mal, wenn der Griff gedrückt wird, parallel aneinander vorbei. So gelangt die Probe immer tiefer in die Patrone hinein.

Knockenstanzen verfügen sogar über ein Reservoir für Gewebeproben

Knochenstanzen werden vor allem in der Wirbelsäulenchirurgie und zur Entnahme von Knochenmark verwendet. Um die gefährliche Nähe des Rückenmarks zu meiden, nimmt der Operateur bei Eingriffen an Wirbelsäule oder Bandscheibe den Weg durch den Bauchraum. Mit dem Instrument entfernt er Substanzen, die ihm den Zugang erschweren.

Da das Instrument dank des neu entwickelten Schneidemechanismus fasrige Strukturen sauber abtrennen kann, eignet es sich zudem zur Entnahme von Proben. Bis zu 40 Gewebe- und Organabschnitte können in der Einwegpatrone aus Stahlblech gesammelt und vom Operationssaal direkt ins Labor geschickt werden.

IPA-Experte Schwarz schätzt den Bedarf an solchen bionischen Knochenstanzen als „sehr hoch“ ein. Für das Instrument werde rund 40 % weniger Kraft benötigt, was „angesichts der steigenden Zahl an weiblichen Chirurgen ein Vorteil ist“.

Ein Beitrag von:

  • Lisa Diez-Holz

    Die Autorin war von 2017 bis Ende 2019 Content Managerin für das TechnikKarriere-News-Portal des VDI Verlags. Zuvor schrieb sie als Redakteurin für die VDI nachrichten.
