BILDGEBENDE VERFAHREN 18.12.2013, 13:31 Uhr

Die „Röhre“ hat bald ausgedient

Das MRT der Zukunft ist so klein, dass es in jeden Notfallkoffer passt. So genannter Parawasserstoff macht die heute üblichen riesigen Magnete überflüssig.

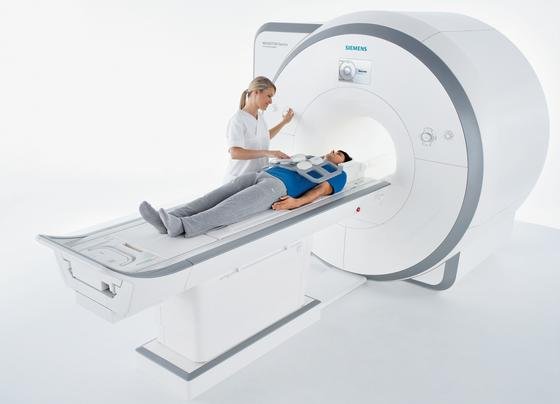

Beispiel für Magnetresonanztomografen (MRT), mit denen heute in Kliniken und Praxen gearbeitet wird. Medizintechniker in Freiburg haben jetzt ein MRT entwickelt, das sich mit winzigen Magneten begnügt. Künftig könnte es Mini-MRT geben, die so klein sind, dass sie in einen Notfallkoffer passen würden.

Beispiel für Magnetresonanztomografen (MRT), mit denen heute in Kliniken und Praxen gearbeitet wird. Medizintechniker in Freiburg haben jetzt ein MRT entwickelt, das sich mit winzigen Magneten begnügt. Künftig könnte es Mini-MRT geben, die so klein sind, dass sie in einen Notfallkoffer passen würden.

Foto: Siemens

Wer „in die Röhre“ geschoben wird unterzieht sich einer Computertomographie, bei der er von Röntgenstrahlen Schicht für Schicht durchleuchtet wird. Oder er wird in einem Magnetresonanztomographen (MRT) abgelichtet, einem anderen bildgebenden Verfahren, das Weichgewebe sichtbar macht. MRT-Geräte kosten ein paar Millionen Euro, vor allem wegen der gewaltigen supraleitenden Magnete. Diese sind nötig, um möglichst viele Wasserstoffatome im Körper in eine Richtung zu drehen. Wenn sie in diesem Zustand von einem elektromagnetischen Feld angeregt werden, beginnen sie zu tanzen. Wird das Feld abgeschaltet kehren die Atome in ihren vorherigen Zustand zurück. Dabei senden sie Signale aus, aus denen ein Bild des Körperinneren errechnet wird.

Top Stellenangebote

Zur Jobbörse
Hessenwasser GmbH & Co. KG-Firmenlogo
Fachkraft für Arbeitssicherheit (m/w/d) Hessenwasser GmbH & Co. KG
Groß-Gerau/Dornheim Zum Job
Stadtwerke Bayreuth-Firmenlogo
Ingenieur Netzanschlüsse (m/w/d) Stadtwerke Bayreuth
Bayreuth Zum Job
Excellence-Firmenlogo
Embedded Software Entwickler (m/w/d) Excellence
Dortmund Zum Job
Excellence-Firmenlogo
Projektleiter (m/w) Engineering Excellence
Excellence-Firmenlogo
Software Tester (m/w/d) Excellence
LVR-Klinik Bedburg-Hau-Firmenlogo
Leitung (m/w/d) der Technischen Abteilung LVR-Klinik Bedburg-Hau
Bedburg-Hau Zum Job
LVR-Klinik Bedburg-Hau-Firmenlogo
Ingenieur (m/w/d) bzw. Bachelor of Engineering der elektrischen Gebäudeausrüstung und elektrischen Infrastruktur LVR-Klinik Bedburg-Hau
Bedburg-Hau Zum Job
Technische Werke Ludwigshafen am Rhein AG-Firmenlogo
Leiter Großanlagen Müllheizkraftwerk (m/w/d) Technische Werke Ludwigshafen am Rhein AG
Ludwigshafen am Rhein Zum Job
Deutsche Infineum GmbH & Co. KG-Firmenlogo
Business Unit Leader (m/w/d) Deutsche Infineum GmbH & Co. KG
SWM Services GmbH-Firmenlogo
Planung Netztrafostationen (m/w/d) SWM Services GmbH
München Zum Job
VDI Technologiezentrum GmbH-Firmenlogo
Projekt Manager*in in der Projektträgerschaft Materialien für Bau und Infrastruktur VDI Technologiezentrum GmbH
Düsseldorf Zum Job
Dyneon GmbH-Firmenlogo
Betriebsingenieur (m/w/d) Dyneon GmbH
Burgkirchen an der Alz Zum Job
Excellence-Firmenlogo
Leitender technischer Planer (m/w/d) Umspannwerke Excellence
Hannover Zum Job
FAULHABER-Firmenlogo
Versuchsingenieur (m/w/d) FAULHABER
Schönaich Zum Job
Excellence-Firmenlogo
Entwicklungsingenieur Elektrotechnik Wärmepumpen (m/w/d) Excellence
Göttingen, Hildesheim Zum Job
Süwag Energie AG-Firmenlogo
Senior Projektmanager Netzschutz und Leittechnik (m|w|d) Süwag Energie AG
Frankfurt am Main Zum Job
Excellence-Firmenlogo
Planungsingenieur (m/w/d) Versorgungsinfrastruktur Excellence
Braunschweig Zum Job
Süwag Energie AG-Firmenlogo
Sachbearbeiter Messtechnik (m|w|d) Süwag Energie AG
Hofheim Zum Job
Süwag Energie AG-Firmenlogo
Senior Projektmanager Hochspannungsnetz (m|w|d) Süwag Energie AG
Frankfurt am Main, Pleidelsheim Zum Job
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Softwareentwickler (m/w/d) Embedded Systems Rohde & Schwarz Österreich GesmbH
Berlin, Stuttgart Zum Job

Medizintechniker in Freiburg haben jetzt ein MRT entwickelt, das sich mit winzigen Magneten begnügt und dennoch bessere Bilder liefert als die großen Brüder. Das gelang dem Team aus Freiburg im Breisgau und dem britischen York unter Leitung des Freiburger Medizinphysikers Jan-Bernd Hövener durch den Einsatz von Parawasserstoff, der, vermischt mit seinem Gegenpart Orthowasserstoff, ganz normales Wasserstoffgas bildet. Die beiden Bestandteile unterscheiden sich fundamental durch ihre magnetische Orientierung, also ihre Spins.

Parawasserstoff hat die Fähigkeit, den Spin anderer Atome, mit denen er in Berührung kommt, in eine bestimmte Richtung zu drehen. Das Phänomen heißt Hyperpolarisation. Die Richtung wird durch ein schwaches äußeres Magnetfeld vorgegeben. Die Forscher arbeiten mit Pyridin, einem Grundstoff für die Herstellung von MRT-Kontrastmitteln. Vom Einsatz im Tier oder im Menschen ist das Verfahren noch weit entfernt, aber durchaus denkbar. Denn Parawasserstoff ist für den Menschen ungefährlich.

Bisher nur Tests im Reagenzglas

In ein mit Pyridin gefülltes Reagenzglas, neben dem ein kleiner Magnet steht, leiten die Wissenschaftler Parawasserstoff ein. Der zwingt einer Vielzahl von Pyridinatomen seine magnetische Richtung auf. Dann geht es weiter wie im klinischen MRT. Ein hochfrequentes elektromagnetisches Feld stört kurzzeitig diese Ordnung. Bei der Rückkehr in ihre normale Position senden die Atome Signale aus, aus denen ein Bild berechnet wird.

Hyperpolarisation ist schon lange bekannt. Als Spin-Verstärker dienen meist Edelgase, die aber nur eine einzige MRT-Aufnahme zulassen, weil sie dabei ihre Fähigkeit verlieren, andere Atome auszurichten. Parawasserstoff dagegen ist unverwüstlich. Er wird mit Hilfe eines Katalysators bei einer Temperatur von minus 253 Grad Celsius vom Orthowasserstoff getrennt. Der Parawasserstoff kann beliebig lange gelagert werden, ohne seine magnetische Ausrichtung zu verlieren. Mag sein, dass künftig jeder Notfallkoffer mit einem Mini-MRT bestückt ist.

Ein Beitrag von:

  • Wolfgang Kempkens

    Wolfgang Kempkens studierte an der RWTH Aachen Elektrotechnik und schloss mit dem Diplom ab. Er arbeitete bei einer Tageszeitung und einem Magazin, ehe er sich als freier Journalist etablierte. Er beschäftigt sich vor allem mit Umwelt-, Energie- und Technikthemen.
