Diese deutsche Maschine bohrt unter dem Panamakanal und löst ein Mega-Problem
65 m unter Wasser: Der Metro-Tunnel durch den Panamakanal soll Pendelzeiten halbieren. So funktioniert das Megaprojekt.

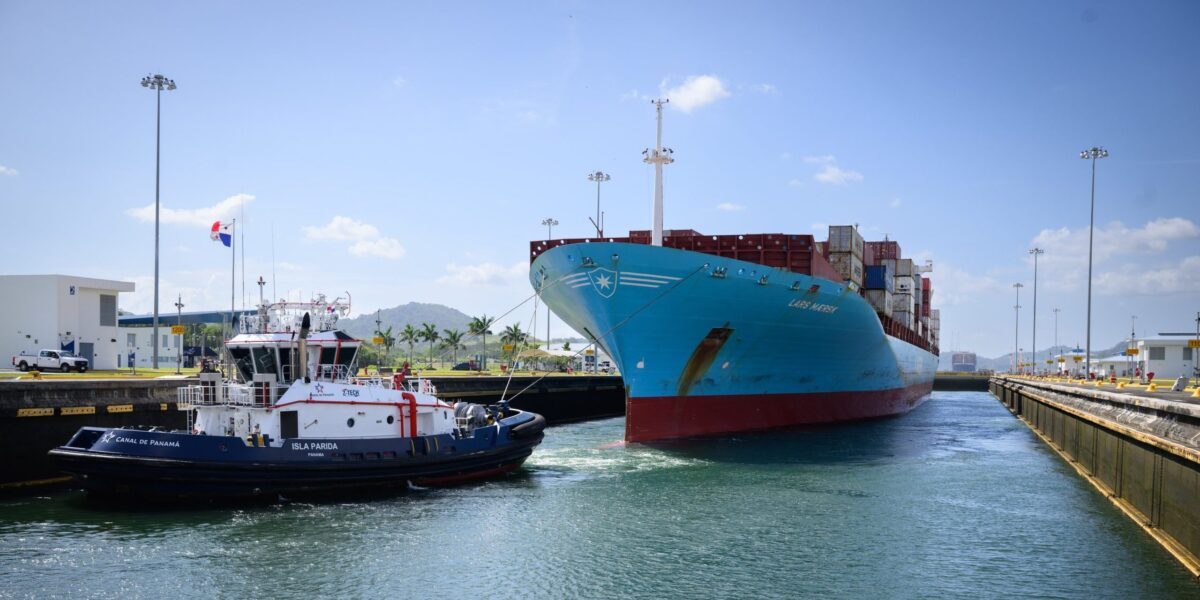

Ein Containerschiff wird von einem Schlepper in eine Neopanamax-Schleuse des Panamakanal manövriert. Während darüber der Verkehr fließt, entsteht tief darunter ein Tunnelbauwerk, das die Wasserstraße künftig unterquert.
Foto: picture alliance/dpa | Bernd von Jutrczenka
Die Überquerung des Panamakanals ist seit 1914 eine logistische Daueraufgabe. Während riesige Frachter dort den Welthandel bedienen, trennt die Wasserstraße im Land selbst das wirtschaftliche Zentrum Panama-Stadt von den wachsenden Wohngebieten im Westen. Wer heute von Arraiján oder La Chorrera in die Hauptstadt pendelt, braucht vor allem Geduld. Über 150.000 Menschen quälen sich täglich über die vorhandenen Brücken. Staus von bis zu zwei Stunden pro Strecke sind keine Seltenheit.
Mit der Metrolinie 3 steuert die Republik nun massiv gegen. Das Projekt ist weit mehr als eine neue Schienenverbindung. Es ist eine technische Antwort auf einen drohenden Verkehrskollaps. Das Kernstück dieser Verbindung ist der erste Eisenbahntunnel, der jemals unter dem Kanalbett hindurchgeführt wurde. Er wird von einer Monorail befahren, die speziell für die topografischen Bedingungen der Region ausgelegt ist.
Inhaltsverzeichnis
- Die strategische Trennung: Tunnel statt Brücke
- „Panamá“: Technik der Superlative im Einsatz
- Geologische Herausforderungen am Isthmus
- Der Durchbruch in Balboa: Meilenstein im Februar 2026
- Warum Panama auf Monorail setzt
- Sicherheit unter dem Kanal
- Zusatzidee: Ein Fußgängertunnel als Vision
- Ein Ausblick in die Zukunft
Die strategische Trennung: Tunnel statt Brücke
Ursprünglich sah die Planung vor, die Metrolinie 3 über die geplante vierte Brücke (Cuarta Puente) zu führen. Im Jahr 2014 vereinbarten Panama und Japan diese Kooperation. Doch politische und operative Risiken führten unter der Regierung von Präsident Laurentino Cortizo im Jahr 2019 zu einem Umdenken.
Die Verantwortlichen trennten die beiden Megaprojekte. Während ein chinesisches Konsortium die Brücke plante, erhielt ein südkoreanisches Team den Zuschlag für die Metro. Man wollte verhindern, dass Verzögerungen beim Brückenbau das gesamte Bahnsystem blockieren. Die Entscheidung für den Tunnel trieb die Kosten zwar auf schätzungsweise bis zu 4 Milliarden USD, sicherte aber die zeitliche Unabhängigkeit. Zudem bevorzugte die Autoridad del Canal de Panamá (ACP) eine Lösung, die den Schiffsverkehr nicht durch Bauarbeiten an einer Brücke beeinträchtigt.
„Panamá“: Technik der Superlative im Einsatz
Für die Passage unter dem Kanal kommt die bisher größte in Lateinamerika eingesetzte Tunnelbohrmaschine zum Einsatz. Die Maschine mit dem Namen „Panamá“ stammt vom deutschen Hersteller Herrenknecht. Es handelt sich um eine Mixshield-TBM mit einem Durchmesser von 13,5 m.
Diese Technologie ist für die extremen Bedingungen vor Ort ausgelegt. Da der Tunnel bis zu 65 m unter dem Meeresspiegel liegt, muss die Maschine einem hydrostatischen Druck von bis zu 7 bar standhalten. Eine Bentonit-Suspension stabilisiert die Ortsbrust und gleicht den Druck präzise aus. Dadurch werden Setzungen im Kanalbett verhindert – ein kritischer Punkt für die Sicherheit der Schifffahrt.
Technische Daten der TBM „Panamá“
| Merkmal | Spezifikation |
| Typ | Mixshield TBM |
| Durchmesser | 13,50 m |
| Gesamtlänge | 93 m |
| Antriebsleistung | 5600 kW |
| Sensorik | > 4500 Sensoren |
| Auskleidung | 9 Segmente pro Ring |
Die Maschine arbeitet datengetrieben. Tausende Sensoren liefern in Echtzeit Informationen zu Druck, Vortrieb und Verschleiß. Das ist notwendig, um auf wechselnde Bodenbedingungen sofort reagieren zu können.
Ein wichtiges Sicherheitsmerkmal ist das begehbare Schneidrad. Fachkräfte können Werkzeuge unter atmosphärischem Druck von der Rückseite wechseln. Gefährliche Arbeiten unter Druck werden so weitgehend vermieden.
Geologische Herausforderungen am Isthmus
Der Tunnel verläuft durch eine komplexe geologische Struktur. Die TBM durchquert unter anderem:
- La Boca Formation: Sand- und Siltsteine, anfällig für Quellprozesse
- Tucue Formation: Harte Basalte und Andesite mit hohem Verschleißpotenzial
- Panama Formation: Wechselnde Schichten aus Tuffen und Agglomeraten
Besonders kritisch sind sogenannte „Mixed-Face“-Zonen. Hier trifft die Maschine gleichzeitig auf hartes Gestein und weiche Sedimente. Das führt zu asymmetrischen Belastungen am Schneidkopf und erfordert eine permanente Anpassung der Maschinenparameter.
Hinzu kommt die tektonische Situation. Panama liegt in einer seismisch aktiven Region. Der Tunnel musste daher auch für starke Erschütterungen ausgelegt werden.
Der Durchbruch in Balboa: Meilenstein im Februar 2026
Nach dem Start im September 2024 erreichte das Projekt am 2. Februar 2026 einen entscheidenden Punkt: den Durchbruch in den zukünftigen Bahnhof Balboa. Damit war die kritische Passage unter dem Panamakanal erfolgreich abgeschlossen.
Präsident José Raúl Mulino würdigte die Leistung des Teams: „Ich gratuliere Ihnen allen, die diese herausfordernde Expedition unter dem Kanal möglich gemacht haben.“
Bis zu diesem Zeitpunkt:
- rund 3,1 km Tunnel fertiggestellt
- mehr als 1500 Tübbingringe verbaut
- etwa 800.000 m³ Material ausgehoben
Die maximale Vortriebsleistung lag bei etwa 300 m pro Monat.
César Pinzón, Direktor der Metro Panama, betonte die gesellschaftliche Bedeutung:
„Dieser erste Abschnitt ist für Tausende von Einwohnern ein konkretes Zeichen dafür, dass die versprochene Zukunft näher rückt mit einer schnellen und sicheren Mobilität.“
Der gebohrte Tunnel unter dem Kanal ist rund 4,5 km lang. Der gesamte unterirdische Abschnitt der Linie fällt mit Anschlussbauwerken länger aus. Nach dem Durchbruch folgte eine Wartungsphase. Die Teams bereiten die Maschine auf die letzten rund 1,5 km bis Albrook vor. Der vollständige Vortrieb soll bis Ende 2026 abgeschlossen sein.
Warum Panama auf Monorail setzt
Die Metrolinie 3 nutzt ein Sattelmonorail-System. Das unterscheidet sie deutlich von klassischen U-Bahn-Systemen. Der Grund ist die Topografie von Panama Oeste:
- steile Hügel
- enge Kurvenradien
- begrenzter Raum entlang bestehender Verkehrsachsen
Monorails können Steigungen von bis zu 6 % bewältigen. Gleichzeitig benötigen sie weniger Platz für die Trasse.
Systemdaten im Überblick
- Kapazität: ca. 1000 Personen pro Zug
- Zuglänge: 6 Wagen
- Antrieb: elektrisch
- Besonderheit: Rekuperation (B-CHOP-System)
Beim Bremsen wird Energie gespeichert und beim Anfahren wieder genutzt. Das reduziert den Energiebedarf im Betrieb.
Sicherheit unter dem Kanal
Ein Tunnel unter einer der wichtigsten Wasserstraßen der Welt unterliegt strengen Sicherheitsanforderungen. Die Planung orientiert sich am Standard NFPA 130. Entsprechend ist das System mehrstufig ausgelegt: Züge verfügen über Bordbatterien, um im Notfall die nächste Station eigenständig zu erreichen.
Leistungsstarke Ventilatoren ermöglichen eine kontrollierte Rauchabsaugung im Brandfall. Durchgängige Evakuierungswege entlang der Tunnelröhre sichern die Flucht der Passagiere, während eine zentrale Leitstelle sämtliche Prozesse überwacht und steuert. Obwohl der Tunnel als Einzelröhre ausgeführt ist, sorgt seine interne Struktur dafür, dass funktional die Redundanz eines Zweiröhrensystems erreicht wird.
Zusatzidee: Ein Fußgängertunnel als Vision
Parallel zum Metroprojekt gibt es eine weitere Idee: einen Fußgängertunnel unter dem Panamakanal. Initiator ist der Bürgermeister von Panama-Stadt, Mayer Mizrachi. Der Vorschlag entstand im Rahmen eines Wettbewerbs der The Boring Company und befindet sich derzeit auf Konzeptniveau.
Geplant ist ein rund ein Kilometer langer Tunnel, der nicht nur eine Verbindung schaffen, sondern auch als Ausstellungsraum dienen soll. Themen wären die Geschichte des Kanals und die Biodiversität des Landes.
Mizrachi formuliert den Anspruch so: „Die Boring Company hat noch nie unter Wasser gebohrt, erst recht nicht, um einen Kanal zu unterqueren. Ich glaube, das ist Teil des Mehrwerts – sich als Ingenieure zu beweisen.“ Ob dieses Projekt realisiert wird, ist offen. Es zeigt aber, dass unterirdische Lösungen zunehmend als Alternative zur klassischen Infrastruktur gedacht werden.
Ein Ausblick in die Zukunft
Die Inbetriebnahme der Metrolinie 3 ist für Ende 2028 geplant. Für die Region bedeutet das vor allem eines: verlässliche Fahrzeiten. Aus heute oft bis zu 90 Minuten im Stau werden rund 40 Minuten – unabhängig vom Verkehrsaufkommen auf den Brücken.
Das hat direkte Folgen. Pendelwege werden kalkulierbar, der Druck auf die bestehenden Übergänge sinkt, und Panama Oeste rückt funktional näher an die Hauptstadt heran. Arbeitswege lassen sich besser planen, Wohn- und Arbeitsorte entkoppeln sich teilweise.
Auch im Verkehrssystem selbst verschiebt sich etwas. Ein Teil des Individualverkehrs wird auf die Schiene verlagert. Das entlastet die Straßen und reduziert die Abhängigkeit von wenigen Engstellen. Der elektrische Betrieb dürfte zudem den verkehrsbedingten CO₂-Ausstoß senken.
