Linearachsen für Anwendungen mit hohen Antriebsmomenten
09. September 2025

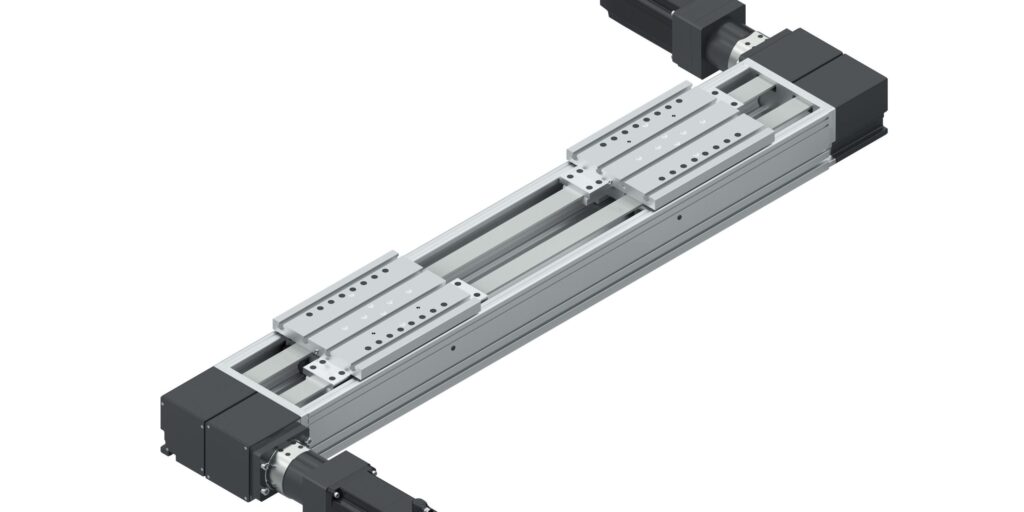

Bosch Rexroth erweitert seine Compactmodul-Baureihe CKR um eine innovative Doppelriemenachse für das dynamische Handling mit einer Gesamtnutzlast bis zu 770 kg. Wie das Unternehmen ausführt, vereint die neue Schwerlastachse CKR-280 die Funktionen von zwei Linearachsen in einem Linearsystem. Die beiden unabhängig voneinander angetriebenen Tischteile in einem Hauptkörper ermöglichen dynamische Anwendungen mit hohen Antriebsmomenten und kurzen Taktzeiten. Das kompakte Doppelhandling spare wertvollen Bauraum ein und steigere die Produktivität. Gleichzeitig sinken Zeit- und Kostenaufwände für Engineering, Montage und Inbetriebnahme. Bestellbar ist die neue Lösung als Einzelachse oder kombiniert mit anderen Linearachsen als Mehrachssystem, optional auch inklusive Antriebspaket, führt das Unternehmen aus.
Kompakte Lösung für große Nutzlasten
Ob Batteriefertigung, Intralogistik oder Automatisierung in der Werkzeugmaschine: In vielen Branchen steigt der Bedarf an kompakten Handlinglösungen, die große Nutzlasten mit hoher Dynamik bewegen. Mit der neuen Doppelriemenversion der Compactmodul-Baureihe CKR in Baugröße 280 bietet Bosch Rexroth dafür eine bauraumoptimierte Schwerlastachse mit zwei Nutzlasten bis 385 kg und Antriebsmomenten bis 250 Nm.
Die beiden Tischteile der Doppelriemenachse können unabhängig voneinander im stabilen Aluminium-Hauptkörper des Compactmoduls bewegt werden. Durch die beiden integrierten Antriebsstränge lassen sich nun vielfältige Aufgaben mit nur einer statt bisher zwei Linearachsen lösen. Das spare Zeit, Kosten und Bauraum.
Module bis 5,50 m einfach online konfigurieren
Für ein schnelles und einfaches Engineering können die Compactmodule bis zu einer Länge von 5,50 m online konfiguriert werden. Auf Wunsch realisiert Bosch Rexroth auch größere Verfahrwege. Eine hohe Beschleunigung bis zu 5 g und eine maximale Geschwindigkeit von 5 m/s schaffen optimale Voraussetzungen für kurze Taktzeiten bei gleichzeitig hoher Präzision mit einer Wiederholgenauigkeit von ± 0,05 mm. Je nach Anforderung lassen sich unterschiedlichste Verfahrprofile unabhängig voneinander umsetzen.
Nach ihrer Markteinführung wird die Schwerlastachse CKR-280 als neue Baugröße auch in die eTool-Kette für Einzel- und Mehrachssysteme integriert, so das Unternehmen weiter.
Quelle: Bosch Rexroth
