Reinraum im Reinraum: So fertigt SwissOptic hochpräzise Optik für die Halbleiterindustrie

Swiss-Optic (Eigenschreibweise: SwissOptic) produziert hochgenaue optische Komponenten und komplexe Baugruppen für unterschiedliche Branchen im Reinraum. Für eine neue Produktionslinie hat das Unternehmen die bestehenden Reinräume erweitert und die Arbeitsbereiche auf eine höhere Reinraumklasse gebracht. So entstanden isolierte, kontrollierbare Prozessbereiche, die höchsten Reinraumanforderungen entsprechen und sich flexibel an unterschiedliche Arbeitsabläufe anpassen lassen.

Swiss-Optic arbeitet seit über 20 Jahren mit der Item Industrietechnik GmbH (Eigenschreibweise: item) zusammen und hat dementsprechend zahlreiche Anwendungen im Einsatz – von Arbeitsplatzsystemen über Lineartechnik bis hin zu Maschineneinhausungen. Für die Einrichtung eines neuen Reinraumes kam der Optikexperte daher auf Item zu. „Wir waren mit dem Baukastensystem auf Basis der Aluminiumprofile bestens vertraut und fragten bei Item daher an, ob sie uns bei der Einrichtung neuer Arbeitsplätze unterstützen“, sagt Mark Rüdisser, Leiter Facility-Management der Swiss-Optic AG.

„Für die Produktion von Komponenten für die Halbleiterindustrie benötigten wir flexibel nutzbare Arbeitsbereiche, welche die hohen Anforderungen der Reinraumklasse ISO 5 erfüllen mussten.“ Mark Rüdisser, Swiss-Optic

Das Unternehmen WHO Reinraumtechnik wurde mit der Generalplanung beauftragt. Zwar erfolgt die Produktion bereits im Reinraum, dennoch sollten die neuen Bereiche einer noch höheren Reinraumklasse entsprechen und damit noch strengeren Anforderungen bezüglich Partikelkonzentration genügen. Die bislang genutzten Arbeitsbereiche konnten die Anforderungen von Swiss-Optic nicht mehr erfüllen. Die Arbeitsplätze waren veraltet und ließen sich nicht an unterschiedliche Arbeitsprozesse anpassen.

Funktionale Montagezellen der Reinraumklasse ISO 5

„Um unsere Produktionskapazitäten zu erhöhen, waren wir gezwungen, unseren Reinraum umzugestalten und mehr Arbeits- und Produktionsbereiche zu schaffen. Dabei wollten wir den Kosten- und Umbauaufwand möglichst gering halten“, sagt Dario Fusinato, Leiter Reinraum-Montage der Swiss-Optic AG. „Für die sensiblen Produktionsprozesse im Reinraum stellt Item mit den Mini-Environments jetzt eine ideale Arbeitsumgebung zur Verfügung.“
Es entstanden 16 funktionale Montagezellen der Reinraumklasse ISO 5. Diese bestehen aus Teilumhausungen auf Basis der Item Aluminiumprofile mit integrierten Arbeitsplatzsystemen. Dort werden komplexe optomechanische Baugruppen für die Halbleiterindustrie gefertigt, geprüft und gereinigt. Dabei werden sowohl optische als auch feinmechanische Komponenten verwendet, die mit speziellen Vorrichtungen mikrometergenau positioniert und justiert werden. Temperaturschwankungen, Vibrationen und Erschütterungen sind dabei unbedingt zu vermeiden.
Gleichzeitig dürfen keine Partikel mit einer Größe von 0,025 mm oder größer im Arbeitsbereich vorhanden sein. Daher führt Swiss-Optic eine optische Prüfung der Baugruppen mithilfe von Spezialmikroskopen durch. Denn die Partikelfreiheit ist eine Voraussetzung, um die Qualität und Lebensdauer der Produkte sicherzustellen.

Alle 16 Montagezellen sind identisch aufgebaut. Sie sind jeweils mit einem höhenverstellbaren Tisch, einem rollbaren Regal mit vier Ablageflächen und einem beweglichen Beistellwagen aus Item Komponenten ausgestattet. Die Teilumhausungen sind circa 2,70 m breit und 2,40 m hoch und haben eine Tiefe von 2,40 m. Das Grundgestell besteht aus Profilen der Baureihe X 8 in Verbindung mit Profilen XMS. Integrierte Kabelführungen ermöglichen ein sicheres Kabelmanagement, denn die Leitungen werden staubsicher verdeckt im Profilrahmen geführt. „Die Flächen der Zellen bestehen aus reinigungsfreundlichem Glas“, sagt Michael Hasler, Vertriebsleiter Item Schweiz. „Das item Einfasssystem dient der Flächenbefestigung und eignet sich besonders für den Einsatz im Reinraum, da es Basisprofil, Abdeckung und Dichtung optimal miteinander verbindet.“ So entstehen leicht zu reinigende Oberflächen.

In die Zellendecken sind vier Filter Fan Units integriert. Quasi als Reinraum im Reinraum bilden die Zellen eine in sich geschlossene Einheit. Sie könnten bei Bedarf flexibel auch an andere Stellen in der Produktion platziert werden. Die Luft innerhalb der Zellen wird von der Decke bis zum Boden in einer laminaren Strömung geführt. Damit werden Partikelablagerungen auf den Werkstücken und Arbeitsoberflächen verhindert.

Nicht jedes Material eignet sich für den Reinraum

Die Montagezellen müssen aus reinraumtauglichem Material bestehen. Es darf nicht ausgasen. Darüber hinaus gilt es, auch die Anforderungen hinsichtlich flüchtiger organischer Stoffe wie Gase, Öle und Fette einzuhalten. „Das Endprodukt wird später im Hochvakuum betrieben“, erklärt Dario Fusinato. „Daher müssen wir sicherstellen, dass keine molekularen Kontaminationen bei der Montage entstehen.“ Aufgrund ihrer geringen Größe können diese Stoffe raumlufttechnische Filteranlagen passieren.
Zusätzlich zur ISO 14644-1 für die aus dem partikulären Reduktionsgrad resultierenden Reinraumklassen, muss also auch die Richtlinie ISO 14644-8 zur Klassifizierung in Bezug auf die Belastung durch luftgetragene molekulare Verunreinigungen (AMC) beachtet werden. Die Richtlinie VDI 2083 Blatt 9.1 enthält eine standardisierte Vorgehensweise zur Qualifizierung von Betriebsmitteln und raumlufttechnischen Komponenten für reinheitstechnische Bereiche.

„Es ist eine umfangreiche Aufgabe, das Ausgasungsverhalten zu evaluieren“, betont Dario Fusinato. „Von vorneherein durften bestimmte Materialien wie Silikone oder spezielle Kunststoffe nicht eingesetzt werden. Da höhenverstellbare Tische vorhanden sind, mussten die hier verwendeten Schmierstoffe ebenfalls den Anforderungen genügen.“

Sämtliche offenen Profilnuten müssen mit entsprechenden Abdeckprofilen geschlossen werden, damit sich kein Staub ansammelt oder andere Verunreinigungen bilden können.

Test der Funktionalität im digitalen Modell

Vor der finalen Montage testete Swiss-Optic die Funktionalität der Item Einhausungen in Kombination mit den FFUs in einem digitalen Modell. Die Montage der Teilumhausungen war anspruchsvoll, weil sie im laufenden Betrieb stattfand. Zunächst führte item ein Testprojekt durch und montierte eine Teilumhausung inklusive der Ausstattung in einem anderen Reinraum. Nach erfolgreichem Abschluss wurden die Umhausungen bei item vormontiert und dann zum finalen Aufstellungsort transportiert. Dazu mussten auch die Mitarbeiter von Item Schutzkleidung anziehen und sich an die Verhaltensregeln im Reinraum halten, um keine Kontaminationen zu verursachen. „Wir haben in Etappen gearbeitet und uns eng mit Item abgestimmt“, so Mark Rüdisser. „Nur so konnten wir sicherstellen, dass der laufende Betrieb zu keinem Zeitpunkt gefährdet war.“

Identischer Aufbau der Montagezellen vereinfacht Prozessoptimierung

Der Prozess von der Lieferung bis zur Inbetriebnahme im Herbst 2022 dauerte nur wenige Monate. „Wir sind sehr froh, dass wir unsere neue Produktion innerhalb kürzester Zeit aufbauen konnten. item hat uns während der ganzen Projekt- und Realisierungsphase optimal unterstützt“, sagt Mark Rüdisser. „Dazu gehörte auch die Umsetzung eines Lean-Konzeptes, um Produktionsprozesse zu optimieren.“ Schwerpunkte waren die ideale Positionierung von Werkzeugen und die Digitalisierung am Arbeitsplatz. Weil die Grundausstattung in allen 16 Montagezellen identisch ist und sich nur in wenigen Details je nach Arbeitsprozess unterscheidet, finden sich die Mitarbeiter bestens zurecht. Dabei profitieren sie von der ergonomischen Ausstattung der Räume.
Waren die Arbeitsprozesse früher an bestimmte Arbeitsplätze gebunden, können heute in einer Zelle unterschiedliche Prozesse ablaufen – ein erhebliches Plus an Flexibilität. Mit dem Einbau der Mini-Environments konnte Swiss-Optic letztendlich die Produktionskapazität erhöhen und die Arbeitsumgebungen verbessern. Mit dem Reinraum im Reinraum erfüllt der Optikspezialist die strengen Anforderungen an die Produktion sensibler Baugruppen in einer hohen Reinraumklasse und stellt somit die Qualität seiner Produkte zu jedem Zeitpunkt sicher.

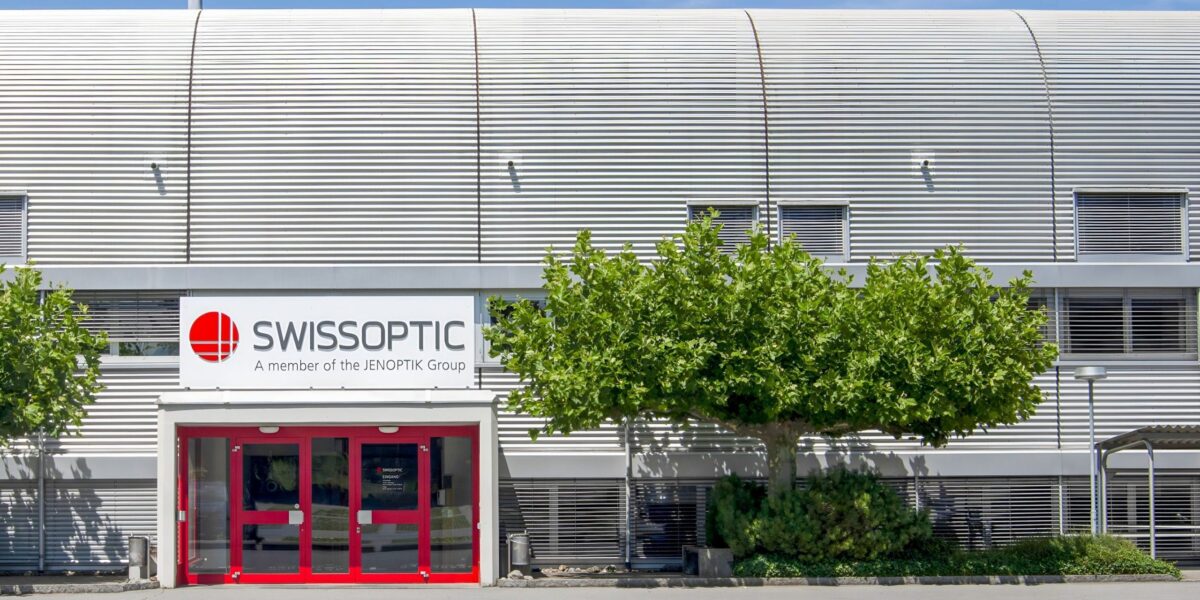

Hintergrund Swiss-Optic AG

Die Swiss-Optic AG wurde 1997 aus der Leica Geosystem AG heraus gegründet. Das Unternehmen ist auf hochpräzise, kundenspezifische Optik für Anwendungen in der Industrie spezialisiert und versteht sich als Full-Service-Lieferant für optische OEM-Lösungen im Bereich der Messtechnik/Vermessungstechnik, Halbleiterindustrie und Medizintechnik. Die Optikproduktion am Standort in Heerbrugg in der Schweiz geht bis auf den Anfang des 20. Jahrhunderts zurück. Die Unternehmer Heinrich Wild, Jacob Schmidheiny und Roland Helbing gründeten 1921 „Heinrich Wild, Werkstätte für Feinmechanik und Optik“. Das Unternehmen wuchs schnell aufgrund innovativer Lösungen für die Geodäsie, und erweiterte sein Portfolio um Photogrammetrie – die Erfassung präziser Messdaten aus Fotos – sowie die Mikroskopie. Dazu kamen weitere Anwendungen in der Vermessungstechnik und der Optoelektronik, der Kombination von Optik und Halbleiterelektronik. Seit 2021 gehört Swiss-Optic nun zur Jenoptik Gruppe. Diese beschäftigt circa 4 500 Mitarbeiter und ist im DAX notiert. Swiss-Optic verfügt zusätzlich zu seinem Hauptsitz in der Schweiz über eine Niederlassung in Wuhan, China, mit circa 120 Mitarbeitern. Als Full-Service-Anbieter für OEM übernimmt das Unternehmen nicht nur die Entwicklung von optischen Komponenten und Baugruppen sowie optomechatronischen Systemen, sondern auch die Fertigung von individuellen Produkten auf Basis von Kundenzeichnungen.

(Quelle: Item Industrietechnik GmbH)
