ECO Guardian EPN 2000 III Panik-Verschluss-System 10.08.2022, 15:05 Uhr

Paniktüren neu gedacht

Neue patentierte Kulissentechnik verringert Auslösekräfte / Seitenhauben tauchen beim Auslösen ein / künftig auch mit elektronischer Verriegelung zur Nachrüstung von mechanischen Paniktüren nach EltVTR oder EN 13637 / zusätzliche motorische Entriegelung zur Automatisierung von Türen

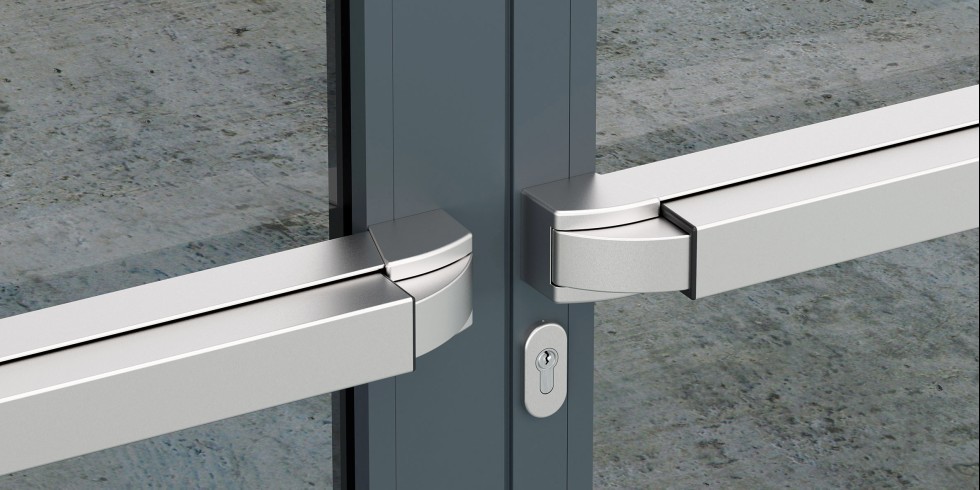

Der ECO Guardian EPN 2000 III Panik-Verschluss enthält eine neue patentierte Kulissentechnik im Inneren erfordert auch bei Mehrfachschlössern geringe Auslösekräfte.Foto: ECO Schulte

Der ECO Guardian EPN 2000 III Panik-Verschluss enthält eine neue patentierte Kulissentechnik im Inneren erfordert auch bei Mehrfachschlössern geringe Auslösekräfte.

Foto: ECO Schulte

Mit dem Guardian EPN 2000 III bringt ECO Schulte eine neue Generation von Paniktürverschlüssen als Touchbar, Typ B nach EN 1125, auf den Markt. Eine neue patentierte Kulissentechnik im Inneren der Entriegelungslösung sorgt dafür, dass auch schwergängige Schlösser, Mehrpunktverriegelungen sowie zweiflügelige Türen problemlos und mit geringem Kraftaufwand geöffnet werden können. Die Betätigungsfläche der Touchbar bewegt sich beim Auslösen parallel zur Türfläche, wobei die Seitenhauben ebenfalls in das Gehäuse mit eintauchen. Dies vermindert bei großem Gedränge Verletzungsgefahr, weil keine Kanten mehr in den Fluchtweg hineinragen. Auch für einen erschütterungsfreien Krankentransport in einer Klinik ist dies von Vorteil, weil das Bett nicht mehr an einer eventuell hervorstehenden Seitenhaube hängen bleiben kann. Die geringen Aufbaumaße in Verbindung mit dem schlichten, puristischen Design haben zudem ästhetische Vorzüge.

Nur bei Freigabe zu öffnen

Die neue Touchbar-Variante stellt sicher, dass Menschen einen Gefahrenbereich jederzeit auch in einer Paniksituation verlassen können: Ein Druck auf das horizontale Betätigungselement genügt, das Schloss entriegelt – auch wenn eine Vorlast von innen wirkt – und die Tür kann geöffnet werden. Die Freigabe lässt sich dabei an jeder Stelle der wirksamen Länge der Druckstange auslösen. Die neue Guardian EPN 2000 III ist in Standard- und Sonderlängen sowie in den Materialien Edelstahl und Aluminium lieferbar.

Clevere Elektronik sichert Zugangsbeschränkung

Bei rein mechanischen Paniktüren gibt es das grundsätzliche Problem des nicht bestimmungsgemäßen Gebrauchs. So besteht zum Beispiel in Kindergärten die Gefahr, dass Kinder über den Notausgang unbeaufsichtigt ins Freie gelangen – unter Umständen auf eine befahrene Straße. Auch auf Flughäfen kann die missbräuchliche Nutzung von Notausgängen zu Gefahren führen. Und schließlich hat auch ein Ladenbetreiber berechtigtes Interesse daran, dass Diebe nicht über den Notausgang entkommen. Eine Möglichkeit, diesen Problemfällen im Rahmen des Flucht- und Rettungswegkonzepts zu begegnen, ist eine mechatronische Verriegelung, wie sie bislang zum Beispiel durch Flächenhaftmagnete oder Fluchttüröffner im Zusammenspiel mit Fluchtwegterminals eingesetzt wird.

Elektronische entriegelte Tür leuchtet grün

Für solche Fälle wird es in naher Zukunft eine weitere Version des Guardian EPN 2000 III mit einer integrierten elektromagnetischen Verriegelung und Freigabe geben. Mit einem solchen Panikverschluss, einem Türschließer und einem FTI-Fluchtwegterminal lässt sich dann eine mechanische Standard-Paniktür zu einer mechatronischen Tür nach EN 13637 mit wenig Aufwand aufrüsten.

Äußerlich unterscheiden sich die Paniktürverschlüsse mit rein mechanischer und elektromagnetischer Verriegelung nur durch eine LED auf der Schlossseite des EPN 2000 III. Ist die Tür elektronisch verriegelt, leuchtet sie in Rot und schaltet bei Freigabe auf Grün um. Damit hat die LED im Panikfall auch eine zusätzliche Führungsfunktion.

Top Stellenangebote

Zur Jobbörse
Excellence-Firmenlogo
Testingenieur (m/w/d) Excellence
Dortmund Zum Job
invenio Virtual Technologies GmbH-Firmenlogo
IT Process Consultant (m/w/d) digitale Produktentwicklung invenio Virtual Technologies GmbH
Großraum Stuttgart / Böblingen, Ismaning / München Zum Job
Excellence-Firmenlogo
Embedded Softwareentwickler (m/w/d) Excellence
Dortmund Zum Job
MKS Instruments Deutschland GmbH´-Firmenlogo
Manufacturing Engineer (m/w/d) MKS Instruments Deutschland GmbH´
Excellence-Firmenlogo
Hardware-Entwickler Leistungselektronik (m/w/d) Excellence
Dortmund Zum Job
RAYLASE GmbH-Firmenlogo
Support Engineer (Software & Controls) (m/w/d) im Technical Competence Center (TCC) RAYLASE GmbH
Weßling Zum Job
B&S Baupartner GmbH-Firmenlogo
Planungsingenieur (Fachrichtung TGA, Versorgungstechnik, Gebäude-, Energie- und Klimatechnik) - Planung HLS -Technische Gebäudeausrüstung (m/w/d) B&S Baupartner GmbH
Berlin-Köpenick Zum Job
B&S Baupartner GmbH-Firmenlogo
Technischer Zeichner, Techniker als Systemplaner (Fachrichtung TGA, Versorgungstechnik, Gebäude-, Energie- und Klimatechnik) - Planung HLS-Technische Gebäudeausrüstung (m/w/d) B&S Baupartner GmbH
Berlin-Köpenick Zum Job
Knauf Gips KG-Firmenlogo
Betriebsingenieur (m/w/d) Elektrotechnik Knauf Gips KG
Iphofen Zum Job
Jungheinrich AG-Firmenlogo
Experte (m/w/d) Manufacturing Execution System (MES) Jungheinrich AG
Norderstedt (50% Home-Office) Zum Job
Jungheinrich AG-Firmenlogo
Entwicklungsingenieur (m/w/d) Antriebsauslegung Jungheinrich AG
Norderstedt (50% Home-Office) Zum Job
Leopold Kostal GmbH & Co. KG-Firmenlogo
Embedded Softwareentwickler (m/w/d) für Verstellsysteme Leopold Kostal GmbH & Co. KG
Dortmund Zum Job
Leopold Kostal GmbH & Co. KG-Firmenlogo
Hardwareentwickler (m/w/d) für Komfortelektronik mit Schwerpunkt für Hochfrequenztechnologie Leopold Kostal GmbH & Co. KG
Dortmund Zum Job
Ingenieurbüro Ziesche-Firmenlogo
Planungsingenieur (m/w/d) für elektrotechnische Anlagen (Stark- und Schwachstromanlagen) Ingenieurbüro Ziesche
keine Angabe Zum Job
Leopold Kostal GmbH & Co. KG-Firmenlogo
Junior Software Ingenieur (m/w/d) für Embedded Systems Leopold Kostal GmbH & Co. KG
Lüdenscheid Zum Job
FAULHABER-Firmenlogo
Projektingenieur im Industrial Engineering (m/w/d) FAULHABER
Schönaich Zum Job
Telegärtner Karl Gärtner GmbH-Firmenlogo
Entwicklungsingenieur (m/w/d) Hochfrequenztechnik Telegärtner Karl Gärtner GmbH
Steinenbronn Zum Job
Kreisstadt Mettmann-Firmenlogo
Technische Beigeordnete / Technischer Beigeordneter (w/m/d) Kreisstadt Mettmann
Mettmann Zum Job
HumanOptics Holding AG-Firmenlogo
Ingenieur / Techniker (m/w/d) in der Medizinprodukte-Herstellung HumanOptics Holding AG
Sankt Augustin Zum Job
Hutchinson-Firmenlogo
Statiker/Berechnungsingenieur (m/w/d) Hutchinson

Nachrüstung leicht gemacht

Die elektromagnetische Verriegelung ist komplett im Gehäuse des EPN 2000 III untergebracht und nutzt im Falle einer Nachrüstung die vorhandenen mechanischen Panikschlösser. So blockieren auch bei Mehrpunktschlössern oder zweiflügeligen Türen alle Riegel bis zur Freigabe durch die Elektronik. Das hat einen großen Vorteil gegenüber Fluchttüröffnern oder Haftmagneten, die eine Tür nur an einem Punkt festhalten. Hier können sich die Türen durch Rütteln verbiegen und mechanische Teile werden unter Umständen sogar beschädigt. Ein weiterer Vorteil: Bei Brandschutztüren dürfen Fluchttüröffner oder Haftmagnete im Fall eines Umbaus auf Mechatronik sowieso nicht nachgerüstet werden, weil Fräsarbeiten dort nicht erlaubt sind.

Automatisierung der Fluchttür im Alltagsbetrieb

Eine weitere Funktion des elektromagnetischen EPN 2000 III ist die elektronische Entriegelung, mit der eine Automatisierung der Fluchttür im Alltagsbetrieb möglich ist. Auf ein elektrisches Signal hin zieht ein Motor die Druckstange ein und entriegelt dabei die mechanischen Panikschlösser. Motor und Mechanik im Panikstangengriff sind dabei entkoppelt. Das heißt, dass die Mechanik im Fall einer Panik auch dann funktioniert, wenn der Motor gerade im Eingriff ist. Somit lässt sich jede mechanische Paniktüre durch Drehflügelantriebe, Zutrittskontrollen oder einen FTA ECO Vent automatisieren.

Der Eco Guardian EPN 2000 III mit elektromagnetischer Verriegelung ist eine grundlegende Neuerung, die ein Aufrüsten von Notausgängen zu mechatronischen Paniktüren nach der neuen EN 13637 ermöglicht. Dabei werden alle Vorgaben der Norm erfüllt, und zwar ohne Einbußen bei den ästhetischen Qualitäten der Tür. Denn Haftmagnete und Fluchttüröffner sind nicht mehr erforderlich.
