Entwässerung 22.01.2021, 10:54 Uhr

Starkregen: Wenn der Bordstein mehr können muss

Die Bedeutung einer guten Entwässerung bei Straßen und Brücken bekommen erhalten einen immer höhren Stellenwert durch häufiger auftretende Starkregenereignisse. Neu entwickelte Produkte sind darauf ausgerichtet. So gibt zum Beispiel Bordstein und Entwässerung vereint in einem Element. Die Hohlbordrinnen finden neben kommunalen Straßen und Brücken nun auch auf Autobahnen und Fernstraßen Anwendung.

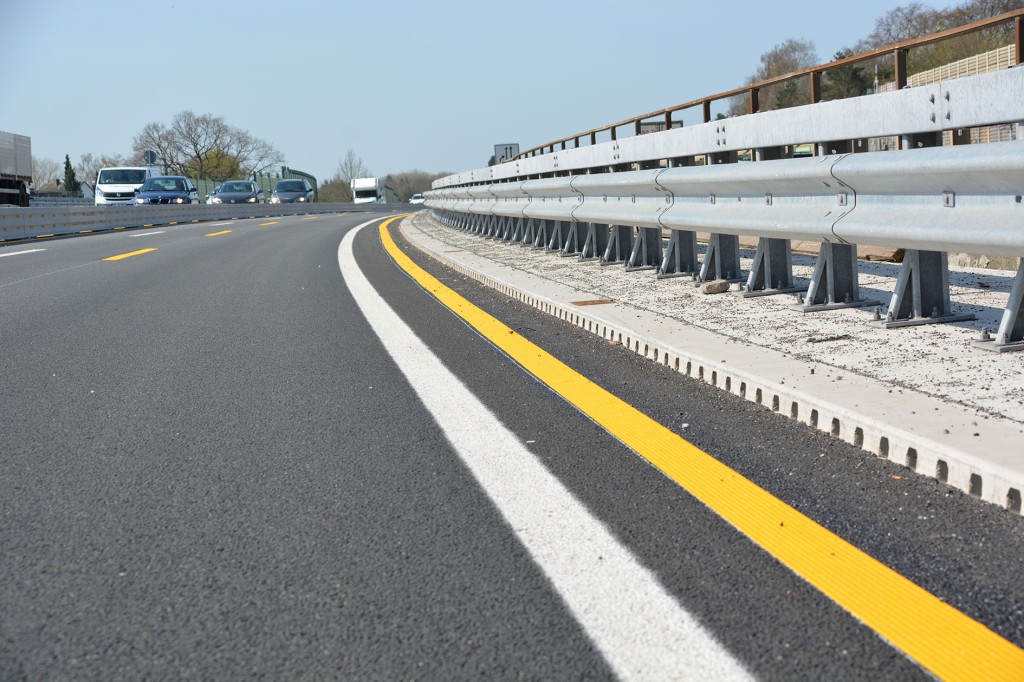

Bordstein und Entwässerungsrinne werden auch bei Bundesverkehrswegebau eins. Foto: ACO

Bordstein und Entwässerungsrinne werden auch bei Bundesverkehrswegebau eins.

Foto: ACO

Die allgemeinen Planungsgrundsätze für den Bau von Autobahnen sind in der „Richtlinie für die Anlage von Autobahnen“ (RAA) festgelegt. Hier gilt, dass eine offene zur Bankette zeigende Entwässerung grundsätzlich angestrebt wird. Jedoch gibt es Einschränkungen wie beispielsweise in Bereichen von Wasserschutzgebieten, nicht versickerungsfähige Böden oder durch beengte Verhältnisse (zum Beispiel Lärmschutzwände). In all diesen Fällen werden Bordsteine zur Flächenbegrenzung gesetzt. Das anfallende Oberflächenwasser fließt zielgerichtet über eine davor installierte Rinne oder einem Punktablauf ab.

Eine Entwässerungsrinne für Autobahnen und Fernstraßen

Um die Entwässerung und den Bordstein zu kombinieren hat ACO den KerbDrain Road aus dem Werkstoff Polymerbeton entwickelt (www.aco-tiefbau.de/kerbdrain-road). Die aufwendige Anlage des Bordes inklusive der Vergussfuge entfällt und die Entwässerung kommt raus aus der Fahrbahn. Erkenntnisse aus dem Tunnelbau, der linearen Brückenentwässerung sowie dem Einsatz monolithischer Rinnen auf Autobahnen spiegeln sich darin wieder. Zudem besitzt die Rinne an der Stirnseite serienmäßig eine nach DIN EN 1433 geprüfte integrierte Dichtung. Aufgrund der Nut-Feder-Konstruktion ergibt sich die Möglichkeit der Verlegung von oben.

Top Stellenangebote

Zur Jobbörse
ITM Isotope Technologies Munich SE-Firmenlogo
Betriebsingenieur / -techniker Gebäudetechnik (f/m/d) ITM Isotope Technologies Munich SE
Garching bei München Zum Job
b+m surface systems GmbH-Firmenlogo
Sales Manager (m/w/d) b+m surface systems GmbH
Eiterfeld Zum Job
Airbus-Firmenlogo
Systemingenieur Mechanical/thermal Architect Optical Instrument (d/m/w) Airbus
Raum Friedrichshafen Zum Job
Airbus-Firmenlogo
IT-Infrastruktur- / Systemadministrator (d/m/w) Airbus
Grafschaft-Gelsdorf Area Zum Job
Airbus-Firmenlogo
Entwickler / Operator (d/m/w) Airbus
Grafschaft-Gelsdorf Area Zum Job
Stadt NÜRNBERG-Firmenlogo
Ingenieur/in (w/m/d) im Bereich Elektrotechnik beim Hochbauamt Stadt NÜRNBERG
Nürnberg Zum Job
Stadt NÜRNBERG-Firmenlogo
Bauingenieur/in (w/m/d) für Tiefbauprojekte beim Servicebetrieb Öffentlicher Raum Nürnberg Stadt NÜRNBERG
Nürnberg Zum Job
Keysight Technologies Deutschland GmbH-Firmenlogo
Solution and Manufacturing Engineer for Optical Test & Measurement (m/f/x) Keysight Technologies Deutschland GmbH
Böblingen Zum Job
Allbau Managementgesellschaft mbH-Firmenlogo
Bauprojektleitung (m/w/d) "Technische Projekte" Allbau Managementgesellschaft mbH
JC Jorisch Consulting Personalberatung-Firmenlogo
Sales Ingenieur (m/w/d) JC Jorisch Consulting Personalberatung
Leipzig Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur Hochfrequenz / Antennensystem (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
ABL GmbH-Firmenlogo
Senior Software Developer (m/w/d) eMobility ABL GmbH
Lauf / Pegnitz bei Nürnberg Zum Job
MSG Krandienst GmbH-Firmenlogo
Technischer Projektleiter (m/w/d) für unsere Kraneinsätze MSG Krandienst GmbH
Josef Schnell GmbH-Firmenlogo
Bauleiter im Tief- und Straßenbau (m/w/d) Josef Schnell GmbH
Ladenburg Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur FFC / FPC (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
Elektror airsystems GmbH-Firmenlogo
Berechnungs-/ Projektingenieur* Antriebsstrang Elektror airsystems GmbH
Ostfildern, Waghäusel Zum Job
Energieversorgung Main-Spessart GmbH-Firmenlogo
Projektmanager*in / Projektentwickler*in für erneuerbare Energielösungen (m/w/d) Energieversorgung Main-Spessart GmbH
Aschaffenburg Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur Hochfrequenz / Antennensystem (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
Elektror airsystems GmbH-Firmenlogo
Techniker* Maschinenbau oder Mechatronik (m/w/d) Elektror airsystems GmbH
Waghäusel, Ostfildern Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Sales Ingenieur (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job

Flexibel einsetzbar sind die Systembauteile als Flach- und Hochbord mit 7 Zentimeter Bordansicht, die eine individuelle Planung und wirtschaftliche Verwendung ermöglichen. Wirtschaftlich deswegen: Es entfällt der Betonbord und der Fugenverguss. Zudem reduziert sich das Fundament. Darüber hinaus halbiert sich der Personalaufwand, da unter anderem keine Kolonne für den Bau des Bordes benötigt wird. Gründe, warum sich die Rinne für den Einsatz im Bundesverkehrswegebau eignet, vor allem in Kombination mit offenporigen Asphalt (OPA).

Beim Brückenbau wird die Entwässerung immer wichtiger.

Foto: ACO

Lineare Brückenentwässerung im Kappenbereich

Groß thematisiert werden aktuell deutsche Brückenbauwerke. Der starke Anstieg des Schwerverkehrs in den vergangenen Jahrzehnten macht sich bemerkbar. Die Folge: Umfängliche Erhaltungs- und Modernisierungsmaßnahmen müssen und werden in den nächsten Jahren getätigt. So verankert im Programm zur Brückenmodernisierung vom Bundesministerium für Verkehr und digitale Infrastruktur (BMVI). Punktabläufe sind bewährte Entwässerungselemente auf der Brücke. Werden diese durch den Baustellenverkehr stark frequentiert, entsteht ein erhöhter Wartungs- und Kontrollaufwand an Bauteil und Brücke. Daher rücken Hohlbordrinnen wie die ACO KerbDrain Bridge vermehrt als Lösung in den Fokus. Sie liegen als Teil der Kappe außerhalb der Fahrbahn. Beim Einsatz der Rinne entfällt die Regelung nach ZTV-ING Teil 8, die eine maximale 400 Quadratmeter zu entwässernde Fläche pro Ablauf vorgibt/ beschreibt. Aufwendig herzustellende Gossen oder Pendelrinnen aus Gussasphalt erübrigen sich ebenso. Ist die Deckschicht aus offenporigen Asphalt (OPA), so ist eine zweite Entwässerungsebene notwendig. Hierfür bietet die Hohlbordrinnen einen weiteren Lösungsansatz.

Verbindung bei der Entwässerung geschaffen

Die Entwässerung über das Brückenwiderlager hinaus lässt sich mit der voran beschriebenen KerbDrain Road weiterführen. Mittels Übergangs-, Verwindungs- und Absenksteinen verbindet sich die Entwässerung von Brücke und Strecke nahtlos. Mit der Rinne als Bordstein, jetzt auch als Flachbord, liegt die Entwässerung außerhalb der üblichen Befahrung. Inwieweit Einsparungen in der Fahrbahngesamtbreite dazu kommen, wird sich in der jeweiligen Brückenplanung zeigen. Die Hohlbordrinne bietet ein großes Potenzial in der Entwicklung und für individuelle Projektlösungen.

Weitere Innovationen aus der Baubranche:

Sichere Kombinationsabdichtung für WU-Betonbauwerke

Magnetische Störungen durch Bewehrung vermieden

Wie Fassaden attraktiv und nachhaltig gestaltet werden

Von ACO Tiefbau
