Rundes Holztragwerk

Die Südwestdeutsche Salzwerke AG benötigt zur Lagerung ihrer Produkte mehr Kapazitäten. Mit einem Durchmesser von 45 Metern und einer Höhe von 29 Metern im Scheitelpunkt entsteht ein mächtiger Kuppelbau. Das Tragwerk der runden Halle wurde aus Brettschichtholz errichtet.

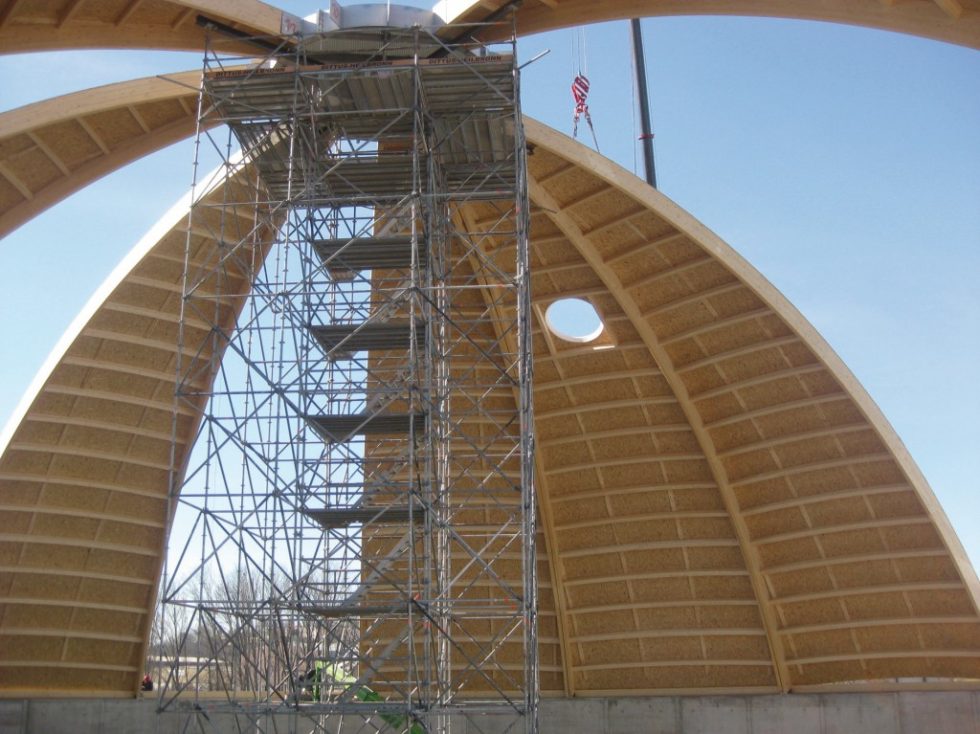

Mit einer Montagehöhe von rund 25 Metern stellte ein Stahlkranz und seine Verbindung zu den 16 Holzsegmenten eine Herausforderung dar. Abb.: Schaffitzel Holzindustrie

Mit einer Montagehöhe von rund 25 Metern stellte ein Stahlkranz und seine Verbindung zu den 16 Holzsegmenten eine Herausforderung dar. Abb.: Schaffitzel Holzindustrie

Die Südwestdeutsche Salzwerke AG (SWS) mit Sitz in Heilbronn ist einer der bedeutendsten Salzproduzenten Europas. Im Geschäftsbereich Salz werden Stein- und Siedesalze für gewerbliche Anwender, die Industrie, den Winterdienst sowie private Haushalte produziert. Darüber hinaus unterhalten die Salzwerke mit den Salzbergwerken Bad Friedrichshall und Berchtesgaden sowie der Alten Saline Bad Reichenhall auch touristische Ausflugsziele.

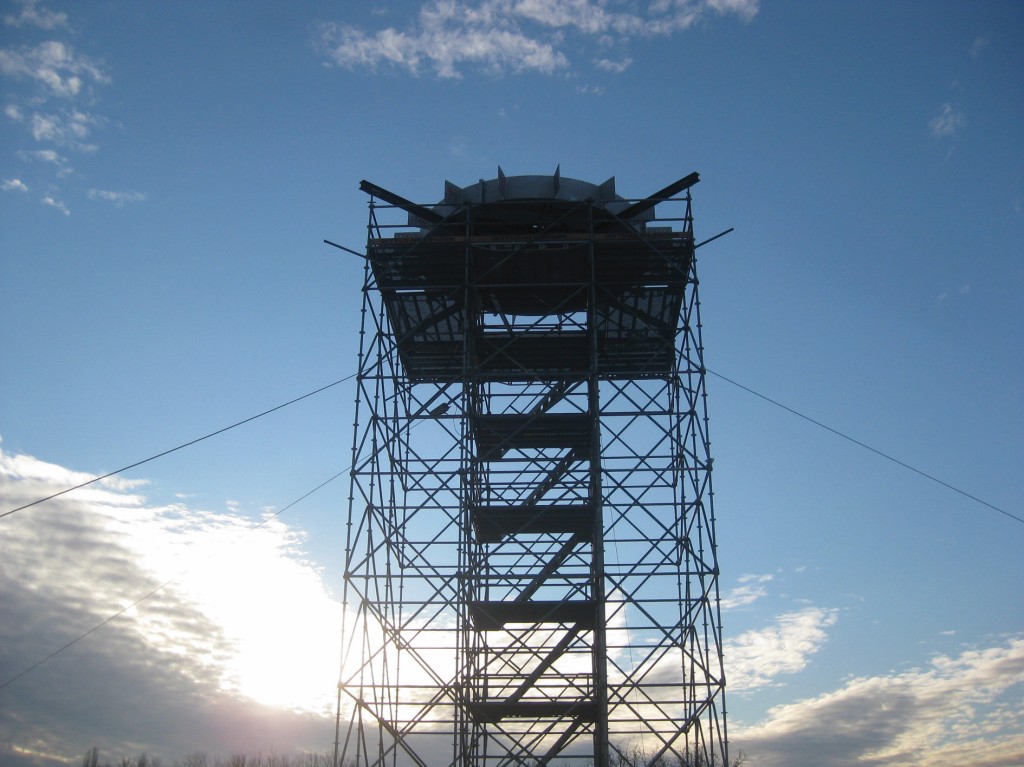

Ein spezielles Gerüst umfasst den Stahlkranz vorübergehend. Abb.: Schaffitzel Holzindustrie

Ein spezielles Gerüst umfasst den Stahlkranz vorübergehend. Abb.: Schaffitzel Holzindustrie

Knapp fünf Millionen Jahrestonnen Förderkapazität hat das Heilbronner Steinsalzbergwerk mit seinen beiden Schächten in Heilbronn. Aus diesem Grund wurde eine Lagerkapazität von 75 000 Tonnen knapp. Deswegen wird zurzeit die vierte Lagerhalle der SWS fertiggestellt. 25 000 Tonnen Auftausalz wird sie aufnehmen können. Über eine Bandanlage, die mit einer der schon bestehenden Lagerhallen verbunden ist, sollen über einen vier Meter hohen Einbringturm bis zu 300 Tonnen pro Stunde in die neue Lagerhalle befördert werden. Von dort kann das Salz direkt verladen werden, vor allem auf Schiffe, die europaweit Kunden bedienen.

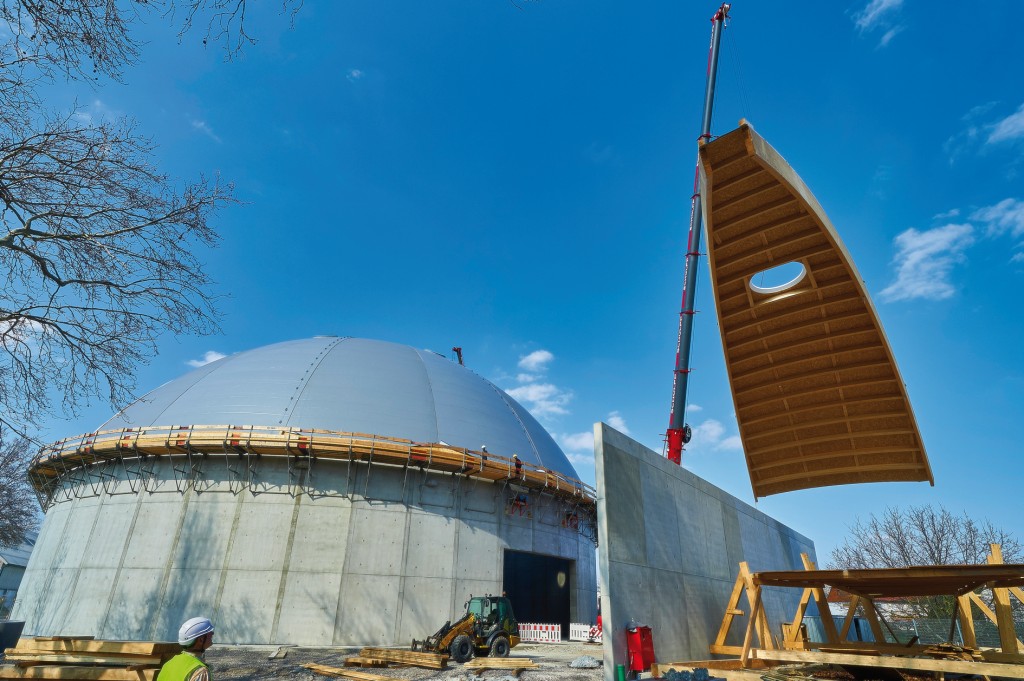

Jedes Segment besteht aus geteiltem Hauptbinder mit Nebenträgern. Abb.: FDT/Sven-Erik Tornow

Jedes Segment besteht aus geteiltem Hauptbinder mit Nebenträgern. Abb.: FDT/Sven-Erik Tornow



Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
Knorr-Bremse Systeme für Nutzfahrzeuge GmbH-Firmenlogo
Entwickler autonomes Fahren - Funktionsentwicklung (m/w/d) Knorr-Bremse Systeme für Nutzfahrzeuge GmbH
Schwieberdingen Zum Job
Knorr-Bremse Systeme für Nutzfahrzeuge GmbH-Firmenlogo
Development Engineer Hardware (m/w/d) Knorr-Bremse Systeme für Nutzfahrzeuge GmbH
Schwieberdingen Zum Job
Knorr-Bremse Systeme für Nutzfahrzeuge GmbH-Firmenlogo
Development Engineer Mechatronic Design (m/w/d) Knorr-Bremse Systeme für Nutzfahrzeuge GmbH
Schwieberdingen Zum Job
MTU Aero Engines AG-Firmenlogo
Verfahrensspezialist Additive Fertigung (all genders) MTU Aero Engines AG
München Zum Job
MTU Aero Engines AG-Firmenlogo
Projektingenieur / Projektmanager PW1100 (all genders) MTU Aero Engines AG
München Zum Job
MTU Aero Engines AG-Firmenlogo
Manager Qualitätsmethoden & Risikomanagement (all genders) MTU Aero Engines AG
München Zum Job
KLEEMANN GmbH-Firmenlogo
Hardware - Ingenieur Elektrifizierung m/w/d KLEEMANN GmbH
Göppingen Zum Job
KLEEMANN GmbH-Firmenlogo
Software - Ingenieur Digitalisierung (m/w/d) KLEEMANN GmbH
Göppingen Zum Job
EMBL-Firmenlogo
Engineers and developers for life science technologies (ARISE MSCA fellowships) (m/f/d) EMBL
Heidelberg Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in (w/m/d) Anlagentechnik Pumpwerke Berliner Wasserbetriebe
THOST Projektmanagement GmbH-Firmenlogo
Consultant Digital Transformation (m/w/d) THOST Projektmanagement GmbH
München, Stuttgart, Freiburg, Mannheim, Memmingen Zum Job
WACKER-Firmenlogo
Procurement Manager (m/w/d) CSA / Bauleistungen WACKER
Burghausen Zum Job
Junghans microtec GmbH-Firmenlogo
Elektronikingenieur (m/w/d) Junghans microtec GmbH
Dunningen-Seedorf (bei Villingen-Schwenningen) Zum Job
SWU Stadtwerke Ulm/Neu-Ulm GmbH-Firmenlogo
Vertriebsmitarbeiter (m/w/d) Fernwärme SWU Stadtwerke Ulm/Neu-Ulm GmbH
Ulm, Neu-Ulm Zum Job
SWU Stadtwerke Ulm/Neu-Ulm GmbH-Firmenlogo
Koordinator (m/w/d) Lichtsignalanlagen SWU Stadtwerke Ulm/Neu-Ulm GmbH
Ulm, Neu-Ulm Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Architekt*in / Ingenieur*in (m/w/d) Bereich Bau / Immobilien THOST Projektmanagement GmbH
Karlsruhe Zum Job
Energieversorgung Halle Netz GmbH-Firmenlogo
Ingenieur Energietechnik / Energiedatenmanagement (m/w/d) Energieversorgung Halle Netz GmbH
Halle (Saale) Zum Job
MED-EL Medical Electronics-Firmenlogo
R&D Engineer, Surgical Tools (m/f/d) MED-EL Medical Electronics
Innsbruck (Österreich) Zum Job
Netz Leipzig GmbH-Firmenlogo
Ingenieur als Teamleiter Planung / Bau - Energieanlagen & Energienetze (m/w/d) Netz Leipzig GmbH
Leipzig Zum Job

Verbindung von Holz, Stahl und Beton

Die neuen Halle ist rund und das Tragwerk aus Brettschichtholz. Die bisherigen Lagerhallen der SWS haben zwar auch ein Holztragwerk, sind aber traditionell eckig gebaut, zum Teil mit spitz zulaufendem Dach. Mit einem Durchmesser von 45 Metern und einer Höhe von 29 Metern im Scheitelpunkt entsteht ein mächtiger Kuppelbau mit angeschlossenem Verladebereich. Auf dem runden zehn Meter hohen Betonsockel wurde im März dieses Jahres ein Schalentragwerk aus Holz montiert, das die Firma Schaffitzel Holzindustrie produziert hat. Das Tragwerk wurde für die Montage in 16 einzelne Dachsegmente unterteilt, die im Firstbereich an einen Stahlkranz (V4A, nicht rostender Stahl) mit einem Durchmesser von vier Metern treffen. Mit einer Montagehöhe von rund 25 Metern stellten dieser Kranz und seine Verbindung zu den Holzsegmenten eine besondere Herausforderung dar. Ein spezielles Gerüst wurde dafür aufgestellt, welches den Stahlkranz vorübergehend trägt. Nach Fertigstellung des Dachtragwerks wird dieses wieder abgebaut. Die einzelnen Segmente bestehen aus geteilten Brettschichtholz-Hauptbindern mit Nebenträgern, teilweise mit integrierten Lichtkuppeln, Beplankung mit OSB-Platten und Dachabdichtung. Sie wurden am Boden auf einem ebenfalls speziell hierfür gefertigten Montagegerüst komplett vorgefertigt. Der Hauptbinder mit einer Bogenlänge von 26,50 Metern wurde der Länge nach in zwei Teilbinder mit je 14 Zentimeter Breite geteilt, um bei der segmentierten Bauweise den optimalen Halt zu gewährleisten: Unter Berücksichtigung eines kleinen Luftspalts zum Toleranzausgleich wurden die Segmente an den stabilsten Punkten zusammengefügt. Gleichzeitig wurde oberseitig an den Verbindungspunkten eine zusätzliche OSB-Platte sowie eine weitere überlappende Abdichtung angebracht, um das Holz gegen eindringende Feuchtigkeit zu schützen.

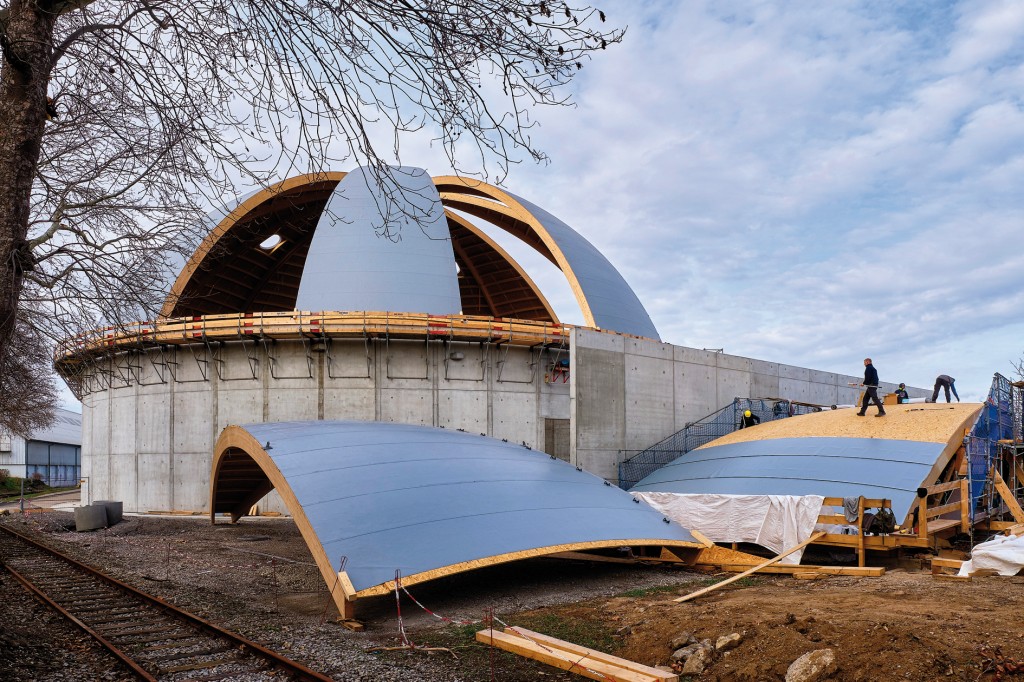

Teilweise sind Lichtkuppeln integriert. Abb.: FDT/Sven-Erik Tornow

Teilweise sind Lichtkuppeln integriert. Abb.: FDT/Sven-Erik Tornow



Ohne zusätzliche Dachverbände

Bei dieser Art der Tragwerkkonstruktion sind keine zusätzlichen Dachverbände notwendig, da die OSB-Platten als Dachscheibe schubsteif ausgebildet sind. Die Lichtkuppeln lassen genügend Tageslicht ins Halleninnere und die Dachentwässerung wird über Kastenrinnen und rostfreie Regenfallrohre sichergestellt.

Eine weiterer rund 600 Quadratmetern großer Verladebereich schließt direkt an die kuppelförmige Salzlagerhalle an. Dieser wird in offener Bauweise errichtet, sodass die Zufahrt zum Kuppelbau und damit das Verladen des Salzes bequem ist.

Allgemein ist beim Bau von Salzhallen darauf zu achten, dass die verwendeten Materialien nicht auf Dauer vom Salz angegriffen werden. Die Kombination von Holz und Beton eignet sich da besonders. Holz ist gegenüber Salz resistent und braucht keinerlei chemische Beschichtung – das Salz trägt zur besseren Konservierung des Holzes bei. Der teure, rostfreie Stahl wird nur dort eingesetzt, wo er durch die anderen beiden Materialien nicht zu ersetzen ist.

www.schaffitzel.de
