Mehr Effizienz, weniger Hitze 24.02.2026, 10:26 Uhr

Kurzstrecken-Optik neu gedacht: MicroLEDs holen auf

Haarfeine MicroLEDs steigern Leistung um bis zu 130 % und könnten Laser in Rechenzentren ersetzen – effizienter und robuster.

Roark Chao, Doktorand an der University of California

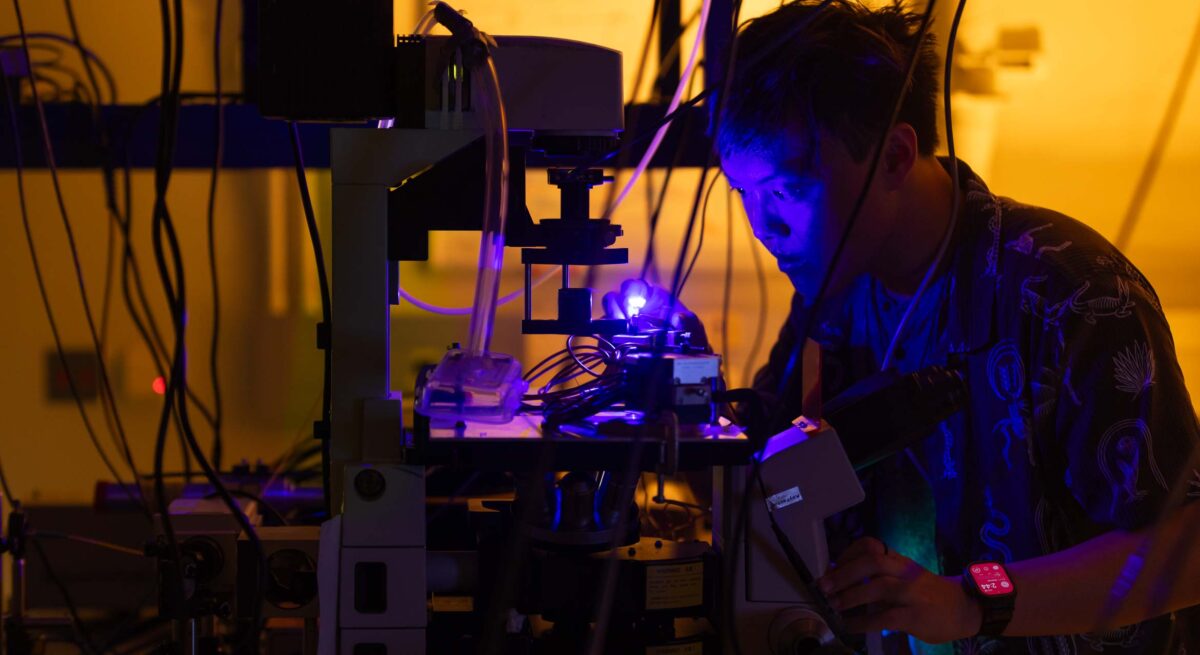

Roark Chao, Doktorand an der University of California, Santa Barbara, erforscht neuartige MicroLED-Architekturen, die Laser in der Kurzstrecken-Datenübertragung ersetzen könnten.

Foto: Matt Perko, CC BY-NC-ND

Forschende der UC Santa Barbara haben MicroLEDs mit seitlichen Bragg-Reflektoren entwickelt. Die Bauelemente steigern die optische Leistung um bis zu 130 % (Substratseite), erhöhen die elektrische Effizienz um bis zu 35 % und die Wall-Plug-Effizienz um bis zu 46 %. Gleichzeitig sinkt die Strahldivergenz um rund 30 %. Die robusteren LEDs könnten Laser in der Kurzstrecken-Datenübertragung von Rechenzentren ersetzen.

Lichtquelle unter 100 Mikrometern

Rechenzentren übertragen enorme Datenmengen über kurze Distanzen. Heute dominieren dort Laserquellen. Sie liefern schmale Strahlen und hohe Modulationsraten. Doch sie reagieren empfindlich auf Temperatur. Kühlung kostet Energie und Geld.

An der UC Santa Barbara arbeiten Forschende an einer Alternative: MicroLEDs aus Galliumnitrid (GaN). Die Bauelemente messen maximal etwa 100 Mikrometer. Manche Varianten sind kaum breiter als ein menschliches Haar.
