Richtig planen: Der Taupunkt-Falle bei Klimadecken entkommen
Klimadecken richtig planen: So vermeiden Sie Tauwasser und Kondensationsschäden mit Technik und VDI-Vorgaben.

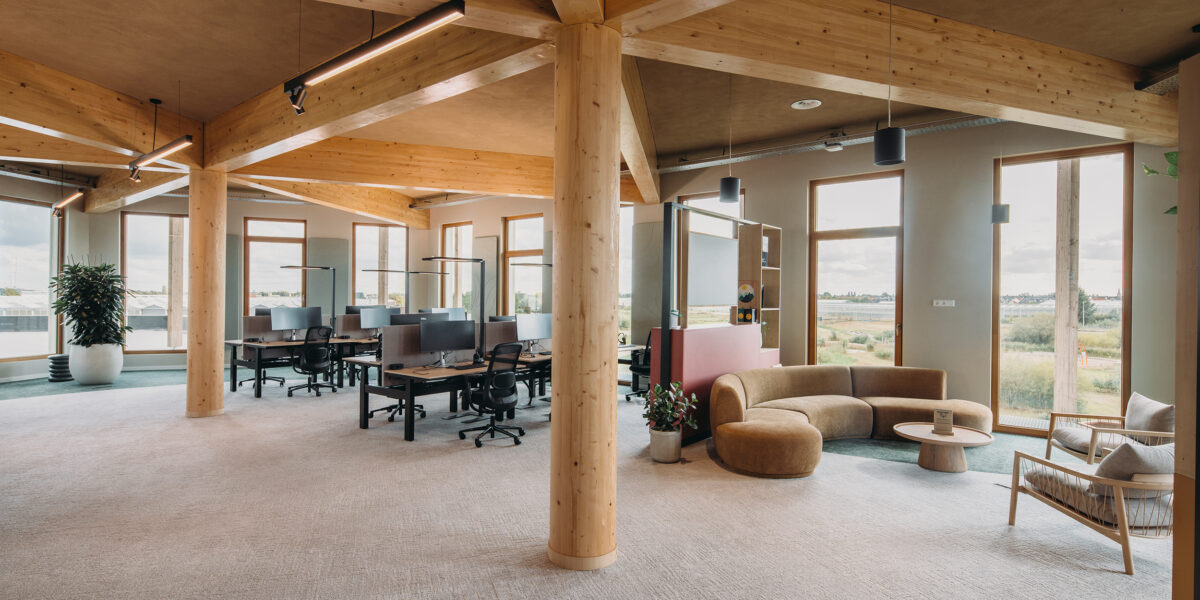

Klimadecke beim niederländischen Outdoor-Unternehmen Bever. Hier fungiert das Material als Feuchtepuffer.
Foto: Evabloem
| Das Wichtigste in Kürze |
|
Klimadecken gelten als elegante Lösung für moderne Bürogebäude. Sie arbeiten leise. Sie kühlen überwiegend über Strahlung und mit wenig Luftbewegung. Zugerscheinungen bleiben meist aus. Im Büro-Objektbau sind solche Systeme seit Jahren weit verbreitet. Doch jedes dieser Systeme stößt an dieselbe physikalische Grenze: den Taupunkt.
Wird eine gekühlte Oberfläche kälter als es der Feuchtezustand der Raumluft zulässt, kondensiert Wasserdampf. Die Decke „schwitzt“. Das klingt harmlos, ist es aber nicht. Wasser an Bauteilen führt zu Flecken, Schimmel, Korrosion und im Extremfall zu abtropfendem Kondensat.
Inhaltsverzeichnis
Die unsichtbare Grenze in der Raumluft
Warme Luft kann mehr Feuchtigkeit aufnehmen als kalte. Steigt die relative Luftfeuchte im Raum, verschiebt sich der Taupunkt nach oben. Die zulässige Mindesttemperatur der Deckenoberfläche rückt damit näher an die Raumtemperatur heran. Der Spielraum für wirksame Kühlung wird kleiner.
Ein typisches Beispiel: 26 °C Raumtemperatur und 60 % relative Feuchte. In diesem Bereich darf die Deckenoberfläche nur noch begrenzt unter die Raumtemperatur fallen, sonst droht Kondensation. Die mögliche Kühlleistung sinkt spürbar. Steigt die Feuchte weiter, muss die Vorlauftemperatur angehoben oder die Leistung reduziert werden, um Betauung zu vermeiden.
In der Praxis sind Schutzfunktionen oft konservativ parametriert. Erkennt die Regelung eine drohende Taupunktunterschreitung oder befürchtet sie diese, drosselt oder stoppt sie die Kühlung. Die Folge: An schwülen Tagen fällt die Wirkung deutlich ab. Das ist kein Systemversagen, sondern eine Schutzreaktion.

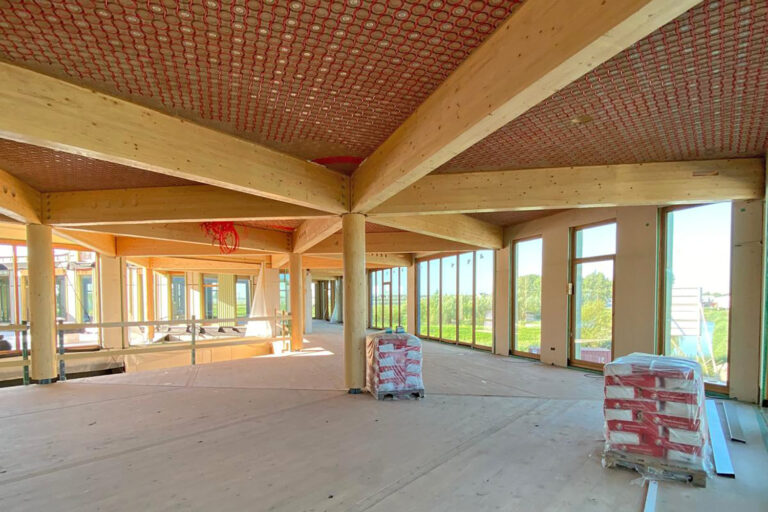

Die Deckenarchitektur war eine besondere Herausforderung bei Bever. Daher wurden alle Segmente einzeln mit CAD geplant, um den Holzbau mit den nötigen Infos zu Aussparungen in den Balken zu versorgen.
Foto: Argillatherm
Ein Praxisbeispiel aus den Niederlanden
Beim Neubau des Hauptsitzes des Outdoor-Unternehmens Bever im niederländischen Pijnacker wurde im Verwaltungsbereich auf rund 1.270 m² eine wassergeführte Klimadecke installiert. Zum Einsatz kamen sogenannte Humid-Module auf Basis tonhaltiger, kapillaraktiver Werkstoffe.
Technisch betrachtet handelt es sich um ein klassisches Flächenkühlsystem mit integrierter Heizfunktion. Wasserführende Rohrregister durchziehen die Deckenmodule. Im Sommer nehmen sie Wärme aus dem Raum auf, im Winter geben sie diese ab. Die Kühlung erfolgt überwiegend über Strahlung.
Material als Feuchtepuffer
Die Besonderheit liegt im Material. Die Tonmodule können Feuchtigkeit aufnehmen und zeitverzögert wieder abgeben. Laut Hersteller liegt die Speicherfähigkeit bei mehreren Litern pro Quadratmeter. Bauphysikalisch bedeutet das: Kurzzeitige Feuchtespitzen führen nicht sofort zu sichtbarer Betauung. Die Feuchtigkeit wird im Material verteilt. Die Oberfläche bleibt zunächst trocken.
Wichtig ist die Einordnung. Diese Pufferwirkung verhindert keine Taupunktunterschreitung im physikalischen Sinn. Wird die Oberflächentemperatur dauerhaft unter den Taupunkt abgesenkt, kann auch ein kapillaraktives System Kondensation nicht verhindern. Es verzögert und verteilt lediglich den Feuchteeintrag. Für einen sicheren Betrieb bleibt daher eine Taupunktüberwachung mit entsprechender Regelstrategie erforderlich.

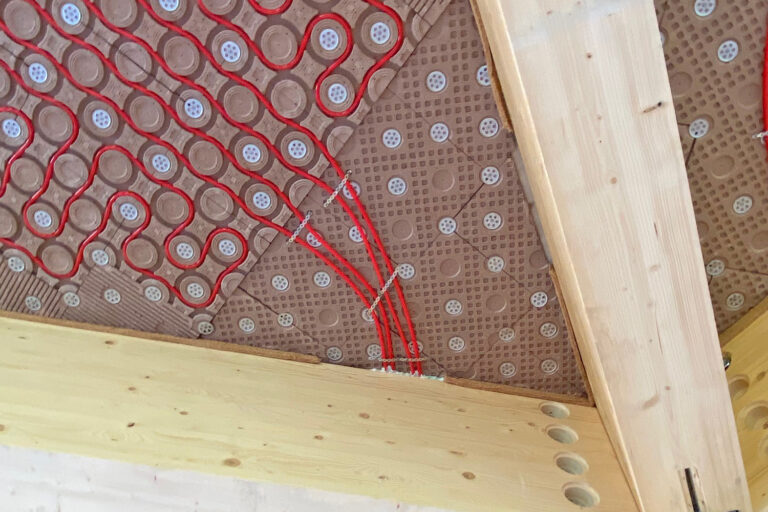

Alle Rohrleitungen für die Heiz-Kühl-Funktion bei Bever wurden kupplungsfrei verlegt.
Foto: Argillatherm
Architektur als Integrationsaufgabe
Die Umsetzung war konstruktiv anspruchsvoll. Die Decke ist in eine Holzrippen-Konstruktion in Wabenform integriert. Standardmodule ließen sich nicht einsetzen.
„Im Fall von Bever stellte uns die Deckenarchitektur allerdings vor besondere Aufgaben“, sagt Axel Lange, Geschäftsführer von Argillatherm. „Wir haben deswegen alle Felder einzeln mit CAD geplant, um den Holzbau mit den nötigen Infos zu Aussparungen in den Balken zu versorgen.“
Die Rohrregister wurden kupplungsfrei verlegt und in den Heiz- und Kühlkreislauf eingebunden. Eine solche durchgängige Leitungsführung reduziert potenzielle Leckagestellen und vereinfacht Wartung und Kontrolle.
Lüftung und Systemumfeld
Für den Feuchtehaushalt im Raum ist nicht das Deckenmaterial entscheidend, sondern das Zusammenspiel mit der Lüftung. Nach Projektangaben wird keine zentrale Großlüftungsanlage mit intensiver Vortrocknung eingesetzt. Der Luftaustausch erfolgt dezentral beziehungsweise über Fensterlüftung.
Das bedeutet: Die Kühldecke muss innerhalb eines begrenzten Feuchtebereichs betrieben werden. Bei stark schwankender Außenluftfeuchte hängt die Betriebssicherheit maßgeblich von der Regelung und vom Nutzerverhalten ab. Kapillaraktive Module können kurzfristige Feuchtespitzen abpuffern. Sie ersetzen jedoch keine kontrollierte Entfeuchtung bei dauerhaft hoher relativer Luftfeuchte.

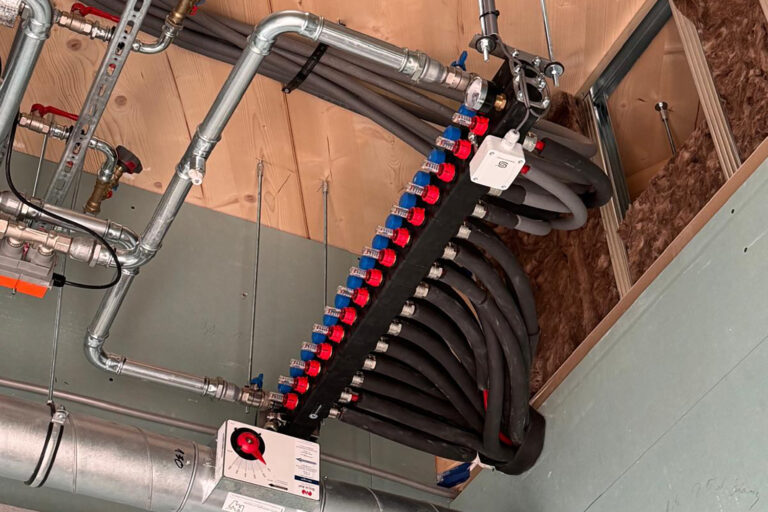

Die Heiz-/Kühlflächen wurden an den Heizkreisverteiler angeschlossen. Das Besondere: Die Verteiler sind doppelwandig und vor Tauwasser geschützt.
Foto: Argillatherm
Sensorik: Die erste Schutzlinie
Vom Praxisbeispiel zurück zur Theorie: Wer Kondensation verhindern will, muss kritische Zustände frühzeitig erkennen. Moderne Taupunktwächter erfassen kontinuierlich Raumtemperatur und Luftfeuchte. Daraus berechnen sie den aktuellen Taupunkt und geben ein Signal an die Gebäudeautomation.
Entscheidend ist die Platzierung. Sensoren gehören in sogenannte Worst-Case-Zonen: an besonders kühle Bauteilbereiche und dort, wo feuchte Außenluft in den Raum gelangen kann, etwa in Fensternähe oder bei Undichtigkeiten. Nur so liefern sie verlässliche Daten.
Gute Regelstrategien arbeiten nicht mit einem simplen „Ein“ oder „Aus“. Statt abrupt abzuschalten, hebt die Regelung die Vorlauftemperatur schrittweise an oder reduziert den Durchfluss. Ziel ist es, die Oberflächentemperatur mit einem kleinen Sicherheitsabstand oberhalb des Taupunkts zu halten. Dieser Abstand entscheidet über einen stabilen Betrieb.
Die Taupunkt-Logik bei Klimadecken
Der Taupunkt ist die Temperatur, ab der Luft ihren Wasserdampf nicht mehr „halten“ kann. Wird eine Oberfläche kälter als dieser Wert, schlägt sich Feuchtigkeit als Wasser nieder.
Wann entsteht Kondensat an der Klimadecke?
- Wenn die Deckenoberfläche kälter ist als der Taupunkt der Raumluft.
- Wenn die Luftfeuchte steigt, rückt der Taupunkt nach oben – der Sicherheitsabstand wird kleiner.
- Wenn die Regelung die Oberfläche nicht rechtzeitig „wärmer hält“, kann Wasser ausfallen – zunächst unsichtbar, später als Flecken oder Tropfen.
Was bedeutet das für die Kühlleistung?
- Je feuchter die Raumluft, desto höher muss die Oberflächentemperatur bleiben.
- Die Klimadecke kann dann weniger „Temperaturgefälle“ nutzen – die maximale Kühlleistung sinkt.
Regelung statt Not-Aus
Starre Abschaltungen sind technisch einfach, aber energetisch ungünstig. Intelligente Systeme passen Durchfluss und Temperatur kontinuierlich an die aktuelle Situation an.
In 4-Leiter-Systemen ermöglichen 6-Wege-Ventile einen sauberen Wechsel zwischen Heiz- und Kühlbetrieb. Druckunabhängige Ventile stabilisieren die Hydraulik. So lassen sich Fehlverteilungen vermeiden, die einzelne Deckenbereiche stärker durchströmen als geplant.
Gerade im Teillastbetrieb besteht Risiko. Wenn einzelne Felder lokal stärker gekühlt werden, sinkt dort die Oberflächentemperatur zu stark ab. Eine saubere hydraulische Einregulierung ist daher Voraussetzung für einen gleichmäßigen und sicheren Betrieb.
Die Rolle der Dämmung
Viele Feuchteschäden entstehen nicht an der sichtbaren Decke, sondern in Schächten und Zwischendecken. Kaltwasserleitungen liegen oft deutlich unter der Raumtemperatur. Ohne geeignete Dämmung kondensiert Feuchtigkeit an oder in der Isolierung.
Geschlossenzellige Dämmstoffe bieten hier Vorteile, weil sie einen hohen Widerstand gegen Wasserdampfdiffusion aufweisen. Offenzellige Materialien reagieren empfindlicher. Wird die äußere Schutzschicht beschädigt, kann Wasserdampf eindringen. Die Dämmwirkung sinkt, die Oberflächentemperatur fällt weiter ab. Das Problem verstärkt sich selbst.
Ein häufig unterschätztes Risiko ist die Hinterströmung. Gelangt feuchtwarme Luft in kleine Spalten zwischen Rohr und Dämmung, kondensiert sie an der kalten Oberfläche. Das Wasser bleibt eingeschlossen. Korrosion unter der Isolierung ist die Folge. Solche Schäden bleiben oft lange unentdeckt.
VDI-Anforderungen für sichere Klimadecken
Für Planung, Ausführung und Abnahme von Klimadecken gelten klare technische Leitplanken. Entscheidend sind insbesondere folgende VDI-Richtlinien:
VDI 2078 – Kühllastberechnung
- Ermittlung der Raumkühllast unter Berücksichtigung sensibler und latenter Lasten
- Explizite Einbindung von Flächenkühlsystemen in die Berechnung
- Grundlage für die Dimensionierung von Deckenfläche und Vorlauftemperatur
VDI 3804 – Raumlufttechnik in Bürogebäuden
- Bewertung der Interaktion zwischen Lüftung und Kühldecke
- Anforderungen an Luftwechsel, Komfort und Feuchtemanagement
- Integration der Entfeuchtung in das Gesamtsystem
VDI 6031 – Abnahme von Raumkühlflächen
- Funktionsprüfung wassergeführter Flächenkühlsysteme
- Empfehlung zur thermografischen Untersuchung der Deckenflächen
- Dokumentation von Temperaturverteilung und hydraulischer Gleichmäßigkeit
Praxisgrundsatz: Eine Klimadecke ist kein Einzelbauteil. Erst die normgerechte Planung, eine abgestimmte Regelstrategie und die kontrollierte Entfeuchtung machen den Betrieb dauerhaft sicher.
Lüftung: Ohne Entfeuchtung geht es nicht
Eine Klimadecke entzieht dem Raum sensible Wärme. Ohne gezielte Kondensation soll sie keine Feuchtigkeit abführen. Im Sommer übernimmt diese Aufgabe die Lüftungsanlage.
Enthalpie-Wärmetauscher können neben Wärme auch Feuchte zwischen Zu- und Abluft übertragen. Sie verbessern die Feuchtebilanz und entlasten die aktive Entfeuchtung. Ob die relative Luftfeuchte im Raum dauerhaft niedrig genug bleibt, entscheidet jedoch die gesamte Auslegung der Lüftungsanlage – einschließlich Kühlregister oder anderer Entfeuchtungsstufen.
Unkontrolliertes Stoßlüften bei schwüler Außenluft wirkt kontraproduktiv. Der Taupunkt im Raum steigt rasch an. Die Regelung reagiert mit Leistungsreduzierung oder Abschaltung. Das System funktioniert nur als abgestimmtes Ganzes.
Wartung und Verantwortung
Sensoren müssen regelmäßig überprüft und gegebenenfalls kalibriert werden. Ventile und Antriebe müssen zuverlässig arbeiten. Dämmungen dürfen keine Undichtigkeiten aufweisen. Auch das Nutzerverhalten beeinflusst den Betrieb. Dauerhaft gekippte Fenster während des Kühlbetriebs oder verdeckte Luftauslässe stören die Balance zwischen Kühlung und Entfeuchtung.
Bei Kondensationsproblemen empfiehlt sich ein systematisches Vorgehen: Messwerte mit Berechnungen abgleichen, Vorlauftemperaturen prüfen, Dämmung inspizieren, Lüftungsleistung bewerten und das Nutzerverhalten berücksichtigen. Die Physik lässt sich nicht überlisten.
FAQ: Klimadecken und Taupunkt
Warum entsteht bei Klimadecken überhaupt Kondenswasser?
Weil die Deckenoberfläche kälter wird als der Taupunkt der Raumluft. Dann kann Wasserdampf nicht mehr gasförmig gebunden werden und schlägt sich als Flüssigkeit nieder.
Ist 60 % relative Luftfeuchte bereits kritisch?
Nicht per se. Entscheidend ist das Verhältnis zwischen Luftzustand und Oberflächentemperatur. Bei hohen Raumtemperaturen und 60 % Feuchte wird der Spielraum jedoch klein.
Reicht ein Taupunktwächter aus?
Ein einzelner Sensor kann Schutz bieten, ist aber oft nicht ausreichend. Kritische Zonen – etwa in Fensternähe oder an Vorlaufleitungen – sollten separat überwacht werden.
Kann eine Klimadecke Feuchtigkeit aus dem Raum entfernen?
Nein. Sie kühlt sensible Lasten. Die Entfeuchtung übernimmt die Lüftungsanlage oder ein separates Kühlsystem.
Warum sind Dämmfehler so problematisch?
Weil Kondensation häufig verdeckt in Schächten oder an Leitungen entsteht. Geschädigte Dämmungen führen zu Feuchteeintrag, Korrosion und langfristigen Bauschäden.
Wann sollte eine Thermografie erfolgen?
Idealerweise im Rahmen der Abnahme nach VDI 6031 oder bei Verdacht auf hydraulische Fehlverteilung. Sie zeigt ungleichmäßige Temperaturfelder frühzeitig.
