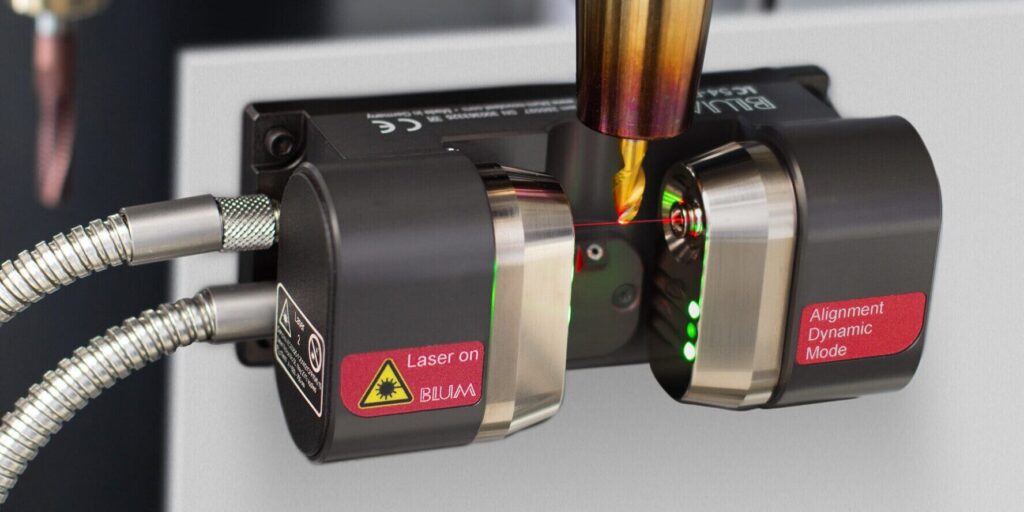

LC54-DIGILOG: So präzise war Mikrowerkzeug-Vermessung noch nie

Wenn es um Werkzeuge im Mikrobereich geht, zählen Bruchteile eines Haares. Genau hier setzt Blum-Novotest mit seinem neuen LC54-DIGILOG an. Auf der EMO 2025 zeigt das Unternehmen erstmals das bislang kompakteste Mitglied der LaserControl-DIGILOG-Serie. Entwickelt wurde das System speziell für die Vermessung und Überwachung extrem kleiner Werkzeuge.

„Die Anforderungen an die Präzision in der Mikrobearbeitung steigen kontinuierlich – insbesondere bei der Vermessung extrem kleiner Werkzeuge“, sagt Winfried Weiland, Leiter Marketing bei Blum-Novotest. „Mit dem neuen LC54-DIGILOG haben wir ein System entwickelt, das diesen Herausforderungen nicht nur gerecht wird, sondern neue Standards definiert.“

Was hinter dem Namen steckt

Der LC54-DIGILOG ist der direkte Nachfolger des LaserControl Nano NT. Während das Vorgängermodell schon lange im Einsatz ist, geht der Neue technisch einen großen Schritt weiter. Herzstück ist die DIGILOG-Technologie, die Blum erstmals 2017 vorgestellt hat.

Klassische Laser arbeiten meist nach dem Prinzip „an oder aus“: Sie registrieren, wenn ein Werkzeug die Laserlinie durchschneidet, und liefern wenige Messpunkte. Der LC54-DIGILOG dagegen erzeugt mehrere Tausend Messwerte pro Sekunde. Die Messgeschwindigkeit passt sich automatisch an die Drehzahl des Werkzeugs an. Jede Schneide wird einzeln vermessen – dadurch lässt sich exakt erkennen, ob es Unterschiede zwischen kürzester und längster Schneide gibt.

Das System erreicht eine Wiederholgenauigkeit von 0,2 Mikrometer. Zum Vergleich: Ein menschliches Haar ist rund 50 Mikrometer dick. Auch Verschmutzungen an der Werkzeugaufnahme oder Anhaftungen von Kühlschmiermitteln erkennt das System selbstständig und rechnet sie aus dem Ergebnis heraus.

Weniger Zeit, mehr Sicherheit

Die Entwickler haben viele Neuerungen integriert, die in der Praxis spürbar werden. Die Mess- und Prüfzeiten verkürzen sich um bis zu 60 %. Gleichzeitig ist die Laseroptik für Mikrowerkzeuge optimiert. Eine neue Strahlform und ein verkleinerter Fokusdurchmesser sorgen für noch präzisere Ergebnisse – selbst im Vergleich zu Systemen mit blauem Laserlicht, die bislang als besonders genau galten.

Eine besondere Funktion ist der MicroTool-Modus. Er schaltet sich automatisch ein, wenn extrem kleine Werkzeuge vermessen werden. Das erhöht die Messgenauigkeit nochmals deutlich und eröffnet neue Möglichkeiten in Bereichen, in denen Werkzeuge nur wenige Mikrometer messen.

Software, die den Unterschied macht

Messsysteme allein reichen nicht – entscheidend ist auch die Auswertung. Hier setzt Blum auf die eigene Software LC-VISION. Sie bietet eine leicht verständliche Oberfläche, über die sich Messprozesse konfigurieren und Ergebnisse darstellen lassen.

Auf der EMO wird zudem ein neues Feature vorgestellt: GrindingControl. Es ermöglicht die präzise Erfassung der tatsächlichen Geometrie von Schleifwerkzeugen. Die Software berechnet automatisch ein optimiertes Bearbeitungsmaß und trägt dieses direkt in die Werkzeugtabelle ein. Alternativ lassen sich Standard-Messabläufe auch in gängige CAD/CAM-Systeme wie Mastercam einbinden. Das spart Zeit in der Programmierung.

Funkverbindung für mehr Flexibilität

Blum-Novotest präsentiert in Hannover noch eine weitere Neuerung – diesmal in Kooperation mit dem Spanntechnikhersteller Schunk. Künftig sind dessen akkubetriebene Spannmittel mit der BRC-Funktechnologie von Blum kompatibel.

„Besonders vorteilhaft für die Kunden: Wenn BLUM-Messsysteme mit BRC-Funktechnologie bereits in der Maschine installiert sind, lassen sich die neuen SCHUNK-Spannmittel besonders einfach und kostengünstig integrieren und betreiben – das spart Zeit, reduziert den Installationsaufwand und erhöht die Flexibilität in der Fertigung“, erklärt Winfried Weiland.

Blum-Novotest auf der EMO: Halle 5, Stand D31

Quelle: Blum-Novotest
