Neue VDI 4646: Großwärmepumpen rücken Industrie und Kommunen in den Fokus

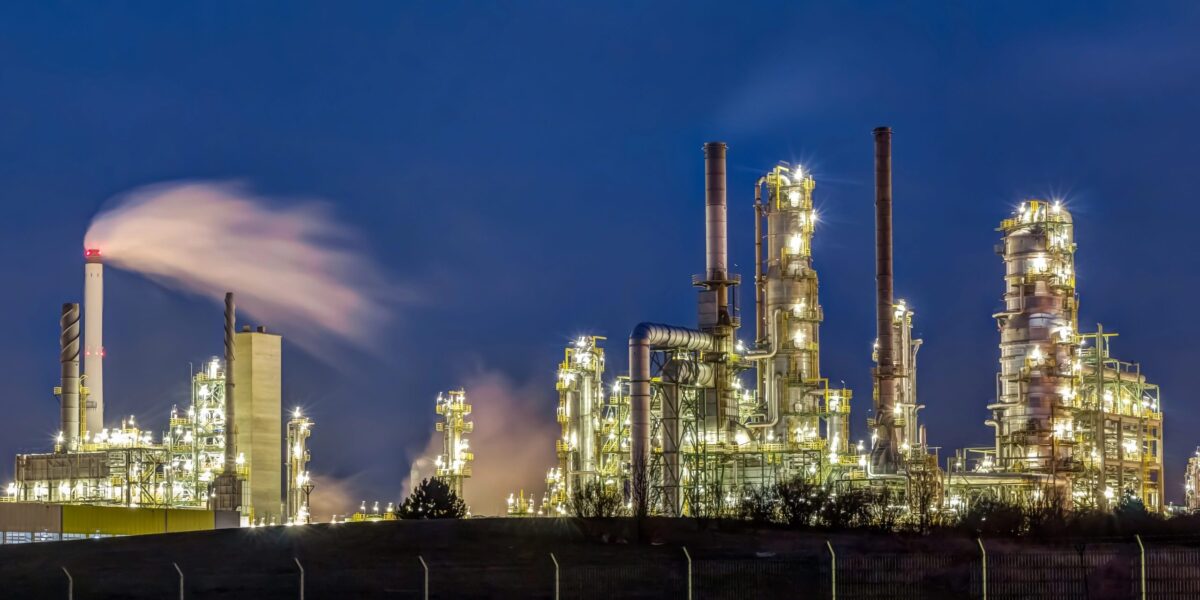

Großwärmepumpen sind auch für Chemieunternehmwn interessant.
Foto: Smarterpix /mijeshots.gmail.com
Großwärmepumpen kommen dort zum Einsatz, wo Gewerbe, Industrie, Quartiere oder große Nichtwohngebäude Wärme und Kälte benötigen. Dort können leistungsstarke Wärmepumpen fossile Energie ersetzen, Abwärme zurück in Prozesse bringen und ganze Versorgungssysteme effizienter machen. Genau für diese Anwendungen ist nun die Richtlinie VDI 4646 „Anwendung von Großwärmepumpen“ erschienen. Sie setzt dort an, wo Standardlösungen enden.
Während kleinere Wärmepumpenanlagen im Wohnungsbau inzwischen weitgehend etabliert sind, sind Großwärmepumpen häufig individuell geplante Systeme. Sie müssen zu bestehenden Prozessen, Wärmenetzen, Gebäuden, Kälteanlagen, Stromtarifen, Betriebszeiten und Temperaturniveaus passen. Anlagen mit Leistungen von mehr als 100 kW(th.) lassen sich nicht einfach aus dem Katalog auswählen und anschließen. Sie verlangen eine sorgfältige Analyse der Wärmequellen, der Wärmesenken, der Betriebsstrategie und der Wirtschaftlichkeit. Genau dafür bietet die neue VDI-Richtlinie eine strukturierte Grundlage.
Viele Unternehmen benötigen Niedertemperaturwärme, etwa für Reinigung, Trocknung, Raumwärme, Warmwasser, Vorwärmung oder bestimmte Produktionsschritte. Gleichzeitig fällt an anderer Stelle Abwärme an, die bisher oft ungenutzt bleibt. Großwärmepumpen können diese Energie auf ein nutzbares Temperaturniveau anheben. Damit wird aus einem Verluststrom ein Teil der Versorgung. In Quartieren können sie Umweltwärme, Abwasserwärme, industrielle Abwärme oder Geothermie in Wärmenetze einspeisen. In Nichtwohngebäuden verbinden sie Heizen und Kühlen und können beide Seiten eines thermischen Systems nutzbar machen.
Aus Abwärme wird Nutzwärme
Der Vorteil von Großwärmepumpen ist diese Systemfunktion. Die Anlagen verschieben vorhandene Energie auf ein höheres Temperaturniveau. Das macht sie besonders interessant für Standorte, an denen Wärme- und Kältebedarf gleichzeitig auftreten. Ein Kühlprozess produziert Abwärme, die bisher an die Umgebung abgegeben wurde; eine Wärmepumpe kann sie aufnehmen und für Heizzwecke, Warmwasser oder Prozesse nutzbar machen. In der Lebensmittelindustrie, in Rechenzentren, in Krankenhäusern, in Schwimmbädern, in Bürokomplexen oder in kommunalen Wärmenetzen können solche Kopplungen erhebliche Effizienzgewinne ermöglichen.
Gleichzeitig sind die Planungsfragen bei Großwärmepumpen anspruchsvoller als bei Standardanwendungen. Welche Wärmequelle steht tatsächlich zur Verfügung? Auf welchem Temperaturniveau und zu welchen Zeiten? Wie konstant ist der Bedarf? Wird die Anlage grundlastfähig betrieben oder nur in bestimmten Lastfenstern? Welche Redundanz ist nötig? Wie wird die Wärmepumpe hydraulisch eingebunden? Welche Rolle spielen Speicher? Und wie verändert sich die Wirtschaftlichkeit, wenn Strompreise, CO2-Kosten, Netzentgelte, Förderungen oder Prozessanforderungen schwanken? Die Richtlinie VDI 4646 soll helfen, solche Fragen systematisch zu bearbeiten. Das soll bei der ersten Konzeption über die Auslegung bis zur Bewertung von Kosten und Klimawirkung unterstützen.
Großwärmepumpen für kommunale Versorger und Industrieunternehmen interessant
Gerade für kommunale Versorger und Quartiersentwickler ist das wichtig. Die Wärmewende in Städten wird nicht allein über einzelne Gebäudelösungen entschieden. Viele Kommunen suchen nach Möglichkeiten, Wärmenetze zu dekarbonisieren, lokale Wärmequellen zu erschließen und neue Quartiere mit niedrigen Emissionen zu versorgen. Hierbei können Großwärmepumpen eine Schlüsselrolle übernehmen, wenn sie in ein Gesamtsystem aus Strom, Wärme, Speicher, Erzeugung und Verbrauch eingebunden werden. Denn sie kann unterschiedliche Energieflüsse zusammenführen.
Für Industrieunternehmen sieht es ähnlich aus. Wer heute fossile Prozesswärme nutzt, muss Wege finden, Emissionen zu senken, ohne Produktion und Qualität zu gefährden. Großwärmepumpen sind dort besonders interessant, wo Niedertemperaturwärme gebraucht wird und gleichzeitig nutzbare Abwärme vorhanden ist. Je besser ein Betrieb seine Energieflüsse kennt, desto eher lassen sich wirtschaftliche Einsatzfälle identifizieren. Die Richtlinie bietet dafür keine pauschale Antwort, aber einen methodischen Rahmen. Das ist oft hilfreicher als ein einfacher Technikvergleich, weil industrielle Anwendungen stark vom Standort abhängen.
Planung wird zur Schlüsselkompetenz
Die neue Richtlinie ergänzt die VDI 4645, die Wärmepumpenanlagen in Ein- und Mehrfamilienhäusern behandelt. Damit will der VDI eine wichtige Lücke schließen. Denn während im Wohnungsmarkt zunehmend standardisierte Planungsprozesse existieren, gab es für leistungsstarke, nicht standardisierte Anwendungen bislang noch keine vergleichbare Orientierung.
Die VDI 4646 richtet sich an Planungsbüros, Energieversorgungsunternehmen, kommunale Versorger, Wärme- und Kälteanlagenbauer, Wärmepumpenhersteller, Industrieunternehmen sowie Wissenschaft und Forschung. Das zeigt bereits, wie interdisziplinär solche Projekte sind.
Vor allem die Bewertung der Wirtschaftlichkeit ist wichtig. Großwärmepumpen können Energie- und Betriebskosten senken, verlangen aber oft höhere Anfangsinvestitionen und eine sorgfältige Integration. Ihre Wirtschaftlichkeit hängt stark davon ab, wie viele Betriebsstunden erreicht werden, welche Temperaturniveaus benötigt werden und wie gut Wärmequelle und Wärmebedarf zueinander passen. Auch Strombezug, Lastmanagement und mögliche Eigenstromerzeugung spielen eine Rolle. Je größer die Anlage, desto stärker wirkt sich eine falsche Auslegung auf Kosten und Betrieb aus. Gute Planung ist deshalb nicht nur technische Sorgfalt, sondern auch wirtschaftliche Risikovorsorge. Details zu der neuen Richtlinie VDI 4646 lassen sich in der VDI Richtlinien-Datenbank abrufen.
