Neue Röntgentechnik macht Magnetwellen erstmals sichtbar
Eine neue Mikroskopie macht Magnonen sichtbar. Die Technik könnte langfristig auch neue Rechenkonzepte unterstützen.

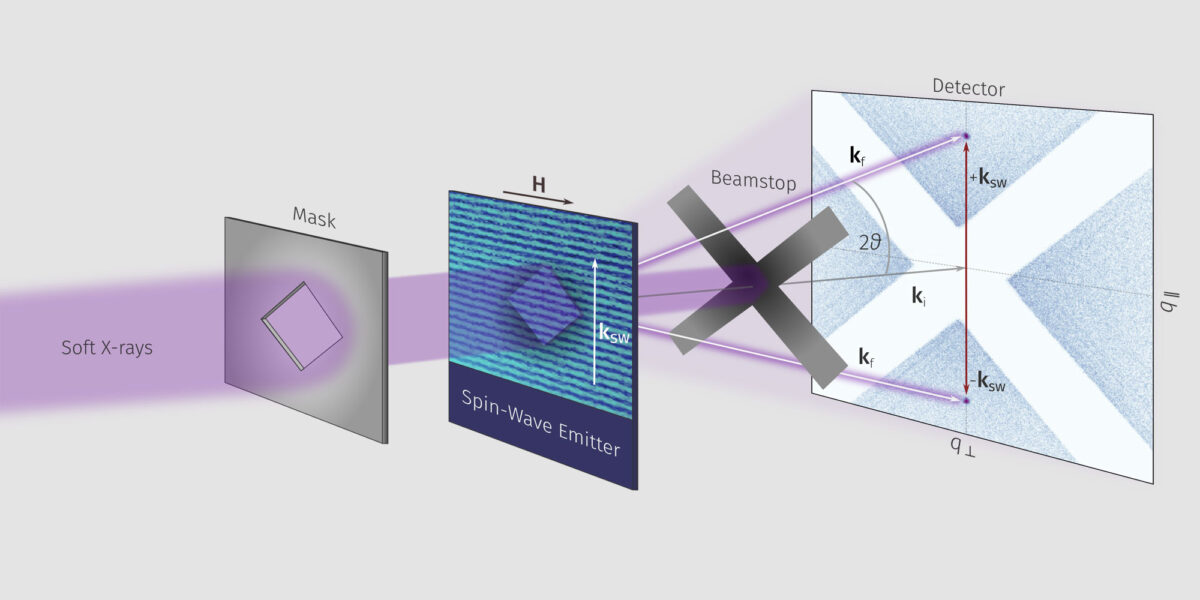

Ebenwellen-Magnonen breiten sich von einem Spinwellen-Emitter weg aus, wie der bläuliche Kontrast der Magnetisierung außerhalb der Ebene zeigt. Die resonante magnetische Weichröntgenstreuung mit den Magnonen führt zu Beugungspeaks erster und negativer erster Ordnung auf dem Detektor, wodurch ihr Wellenvektor kSW direkt im Impulsraum sichtbar wird.
Foto: MBI | Dr. Daniel Schick
Magnetwellen gelten seit Jahren als einer der spannendsten Forschungsbereiche der Festkörperphysik. Sie könnten künftig dabei helfen, Informationen auf völlig andere Weise zu verarbeiten als heutige Computer. Das Problem: Die winzigen Wellen waren bislang nur schwer direkt zu beobachten.
Ein internationales Team unter Leitung des Max-Born-Instituts (MBI) in Berlin hat nun eine neue Röntgenmesstechnik entwickelt, die genau das ermöglicht. Mit der sogenannten Magnon-Impulsmikroskopie (Magnon Momentum Microscopy, MMM) lassen sich Spinwellen erstmals direkt über große Bereiche des zweidimensionalen Impulsraums erfassen. Die Forschenden versprechen sich davon neue Einblicke in die Dynamik magnetischer Materialien und ihre komplexen Wechselwirkungen.
Inhaltsverzeichnis
Was sind Magnetwellen?
In einem Magneten richten sich die Spins der Elektronen – vereinfacht gesagt ihre winzigen Magnetmomente – meist in dieselbe Richtung aus. Diese Ordnung ist jedoch nicht starr. Durch äußere Anregungen entstehen kleine Wellen, die sich durch das Material ausbreiten.
Die kleinsten Energiepakete dieser Wellen werden als Magnonen bezeichnet. Sie gehören zu den sogenannten Quasiteilchen, also physikalischen Modellen, mit denen sich kollektive Bewegungen vieler Atome oder Elektronen beschreiben lassen.
Seit einigen Jahren wächst das Interesse an diesen Spinwellen. Anders als klassische Elektronik übertragen sie Informationen nicht durch einen Strom aus Elektronen, sondern durch die Ausbreitung magnetischer Anregungen. Das könnte in Zukunft neue Konzepte für energieeffiziente Informationsverarbeitung ermöglichen.
Eine Röntgenkamera für Spinwellen
Der experimentelle Zugang zu solchen Magnonen ist allerdings schwierig. Vor allem bei sehr kurzen Wellenlängen im Nanometerbereich stoßen bisherige Messverfahren an ihre Grenzen.
Hier setzt die neue Magnon-Impulsmikroskopie an. Die Methode nutzt resonante weiche Röntgenstrahlung. Vereinfacht dargestellt wirken die Magnetwellen dabei wie ein bewegliches Beugungsgitter. Aus dem entstehenden Streubild lässt sich ableiten, welche Wellenlängen und Ausbreitungsrichtungen die Magnonen besitzen.
Die Forschenden betrachten dabei den sogenannten Impulsraum. Er beschreibt nicht den Ort der Wellen, sondern ihre Bewegungsrichtung und ihre Wellenlänge. Gerade für das Verständnis komplexer Wechselwirkungen liefert diese Darstellung wichtige Informationen.
Ein entscheidender Vorteil der Methode: Sie kann die Verteilung der Magnonen über die gesamte zweidimensionale Probenebene in einer einzigen Messung erfassen. Zudem kommt sie ohne aufwendige Nanostrukturierung der untersuchten Materialien aus.
Steffen Wittrock, Erstautor der Studie, sagt: „Wir können nun die Eigenschaften von Magnonen und ihre vollständige Verteilung im Impulsraum direkt beobachten. Dies eröffnet uns einen völlig neuen Zugang zur Dynamik von Magnonen.“
Was ist Magnon-Impulsmikroskopie?
Magnon Momentum Microscopy (MMM) ist eine neue Röntgenmessmethode zur Untersuchung von Spinwellen.
Die wichtigsten Merkmale:
- nutzt resonante weiche Röntgenstrahlung
- bildet Magnonen direkt im zweidimensionalen Impulsraum ab
- erfasst Wellenlängen unter 100 Nanometern
- ermöglicht die Beobachtung nichtlinearer Magnonen-Wechselwirkungen
- könnte die Entwicklung zukünftiger wellenbasierter Informationstechnologien unterstützen
.
Unerwartete Muster im Magneten
Getestet wurde die neue Technik an Yttrium-Eisen-Granat, kurz YIG. Das Material wird in der Magnonik häufig verwendet, weil sich Spinwellen darin besonders verlustarm ausbreiten.
Die Messungen zeigten, dass sich stark angeregte Magnonen nicht einfach geradlinig bewegen. Stattdessen verteilen sie ihre Energie auf weitere Wellen, die sich in unterschiedliche Richtungen ausbreiten.
Im Impulsraum entstand dabei ein charakteristisches ringförmiges Muster. Nach Ansicht des Teams handelt es sich um den direkten Nachweis einer sogenannten Vier-Magnon-Streuung. Dabei wechselwirken zwei Magnonen miteinander und erzeugen zwei neue Magnonen mit veränderten Ausbreitungsrichtungen.
Salvatore Perna, der das theoretische Modell entwickelte, erklärt: „Während solche nichtlinearen Wechselwirkungen für gleichförmige Spinwellenmoden gut bekannt sind, haben wir eine allgemeinere Art der Vier-Magnon-Streuung entdeckt, an der sich ausbreitende Magnonen beteiligt sind.“
Nach den Berechnungen entsteht dieser Effekt durch eine parametrische Instabilität, bei der sich die Energie auf zahlreiche verschiedene Wellenmoden verteilt.
Mehr als nur ein neues Mikroskop
Die neue Messtechnik liefert nicht nur schönere Bilder von Magnetwellen. Sie verschafft der Forschung ein Werkzeug, um die Physik hinter diesen Prozessen besser zu verstehen.
Bislang waren viele Wechselwirkungen zwischen Magnonen lediglich indirekt nachweisbar oder mussten aus Messdaten rekonstruiert werden. Die Magnon-Impulsmikroskopie ermöglicht nun einen direkten Blick auf die Verteilung der Wellen im Impulsraum und auf ihre gegenseitigen Wechselwirkungen.
Das könnte Forschenden helfen, neue magnetische Materialien gezielter zu untersuchen und bestehende theoretische Modelle zu überprüfen. Die Kombination aus hoher Empfindlichkeit, schneller Datenerfassung und dem Zugang zu Wellenlängen unter 100 Nanometern hebt die Methode von vielen bisherigen Verfahren ab.
Warum das auch für Computer der Zukunft interessant ist
Noch ist die neue Röntgentechnik weit von einer praktischen Anwendung in der Informationstechnik entfernt. Dennoch spielt sie in einem Forschungsfeld eine wichtige Rolle, das seit Jahren an Alternativen zur klassischen Elektronik arbeitet.
Magnonen gelten als möglicher Informationsträger für sogenannte wellenbasierte Rechensysteme. Solche Konzepte könnten eines Tages bestimmte Aufgaben besonders energieeffizient lösen. Voraussetzung dafür ist allerdings ein genaues Verständnis darüber, wie sich Spinwellen ausbreiten und miteinander wechselwirken.
Die Forschenden wollen die Magnon-Impulsmikroskopie künftig auch für ultraschnelle Prozesse und für sogenannte Antiferromagnete einsetzen. Diese Materialklasse wird ebenfalls als möglicher Baustein zukünftiger Speicher- und Rechenarchitekturen untersucht.
Ob Computer eines Tages tatsächlich mit Magnetwellen rechnen, lässt sich heute noch nicht sagen. Die neue Röntgentechnik liefert jedoch erstmals ein Werkzeug, mit dem sich diese Prozesse direkt beobachten lassen. Für die Grundlagenforschung ist das ein wichtiger Schritt.
