+++ Exklusiver Fachbeitrag +++ 06.12.2021, 15:59 Uhr

Optimierte Kleinserie: Handling von Chemie in der Pandemie

Die vorgestellte Weiterentwicklung [1] des Universalverschraubers der Metallatelier GmbH ist außer mit Kleinstoßdämpfern, die dem Schutz der Konstruktion in den Endlagen und höherer Produktivität dienen, auch mit Gaszugfedern von ACE ausgestattet. Diese Kraft sparenden Komponenten zur erleichterten Höhenverstellung stehen neben der innovativen Gesamtkonstruktion im Fokus dieses zweiten Teils des Anwenderberichts.

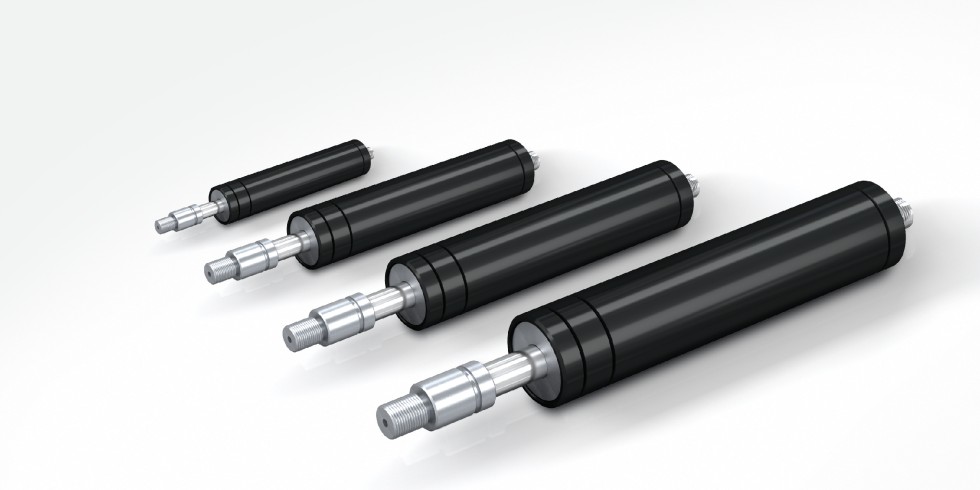

Wenn aus Platzgründen keine Gasdruckfedern eingesetzt werden können, kommen Industrie-Gaszugfedern zum Einsatz. Foto: ACE

Wenn aus Platzgründen keine Gasdruckfedern eingesetzt werden können, kommen Industrie-Gaszugfedern zum Einsatz.

Foto: ACE

Die für die Bilgram Chemie GmbH aus Ostrach in Oberschwaben entwickelten und gefertigten Universalverschrauber stellen eine Kleinserie dar. Die Köpfe hinter der Konstruktion sind David Fuchs, Erfinder des gebrauchsmustergeschützten Vorgängers und Eigentümer der Metallatelier GmbH, sowie Konstrukteur Sunyam Riegger und das Montageteam aus Deggenhausen im Bodenseekreis. Auf Grundlage ihrer Erfahrungen bei der Konstruktion der ersten Serie ging es bei der Weiterentwicklung primär darum, die Produktionsgeschwindigkeiten der Sondermaschinen zu steigern, die Flexibilität zu erhöhen sowie dem Bedienpersonal im Schichtbetrieb das Handling zu erleichtern.

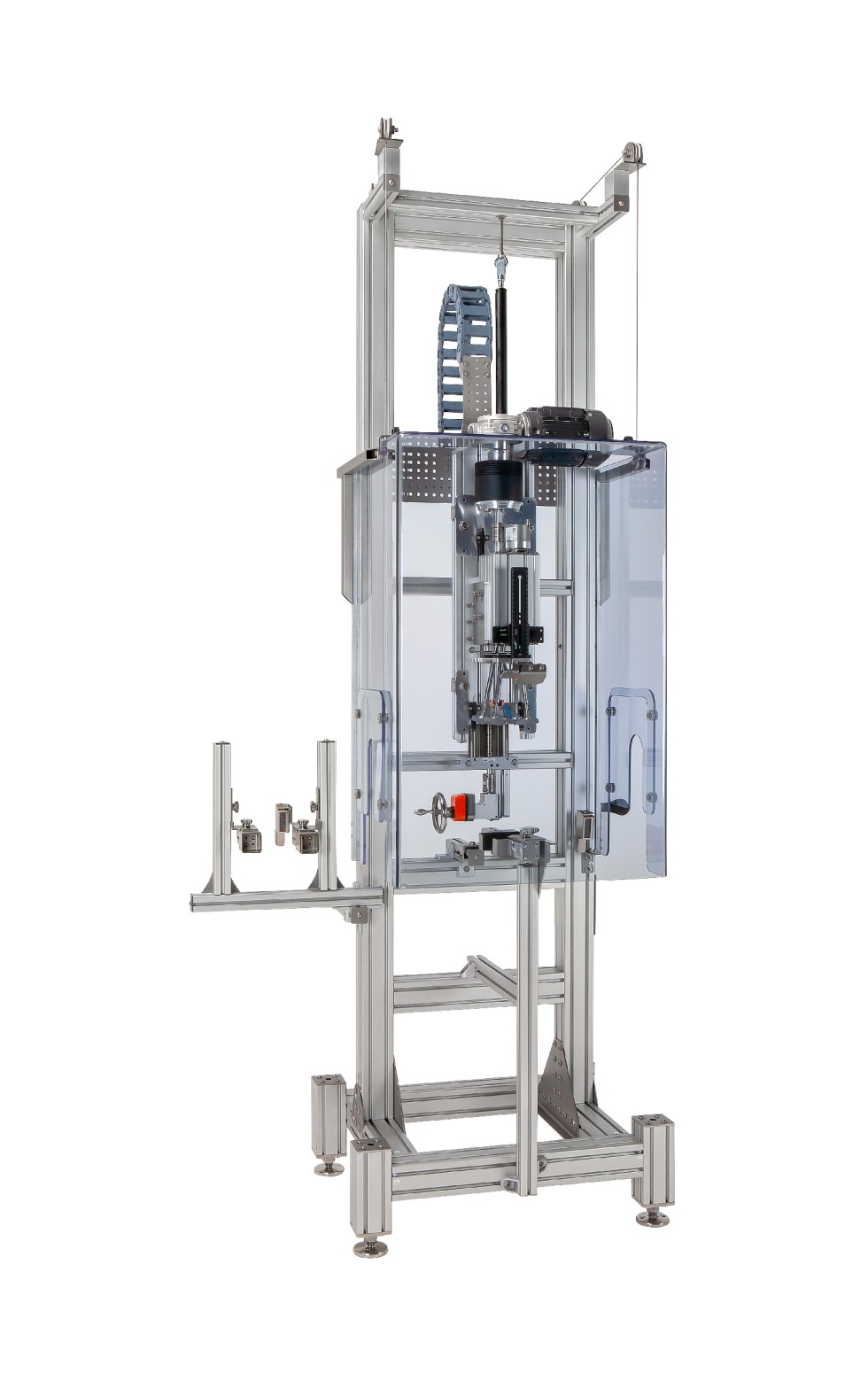

Weiterentwicklung: der Universalverschrauber 2.0 mit Industrie-Gaszugfeder, konzipiert und konstruiert vom Metallatelier.

Foto: Metallatelier

Diese Anforderungen ergaben sich vornehmlich daraus, dass bei der Bilgram Chemie GmbH seit Beginn der Corona-Pandemie verschieden große Flaschen mit Desinfektionsmitteln in hoher Stückzahl in kürzester Zeit abzufüllen und zu verschrauben sind.

Umrüstzeiten reduzieren

Insgesamt betrachtet, sind die höheren Taktraten des Universalverschraubers nicht allein dem pneumatischen Antrieb und den zwecks schnelleren Abbremsens der Vertikalbewegungen eingesetzten drei Kleinstoßdämpfern von ACE zu verdanken. Eine zusätzliche Rolle spielt die Reduktion der Umrüstzeiten, wenn die Sondermaschine für unterschiedliche Flaschengrößen eingerichtet wird. Den Konstrukteuren war klar: Der größte auszuschließende limitierende Faktor beim Handling der Verschraubereinheit für das Personal ist das Gewicht. Weil die Metallatelier GmbH schon bei der ersten Generation des Universalverschraubers sowie bei anderen Konstruktionsprojekten mit der ACE Stoßdämpfer GmbH zusammengearbeitet hatte, war das Langenfelder Unternehmen auch in diesem Fall der erste Ansprechpartner für Konstrukteur Sunyam Riegger, als er eine Lösung suchte, um die Höhenverstellung der Verschraubereinheit zu erleichtern: „Die Erfahrungen mit ACE waren bislang sehr gut. Deshalb hatten wir volles Vertrauen, dass die verschiedenen Komponenten für die erweiterten Aufgaben am Universalverschrauber 2020 ähnlich gut funktionieren wie die Kleinstoßdämpfer beim Vorgänger.“

Top Stellenangebote

Zur Jobbörse
AVISTA OIL Deutschland GmbH-Firmenlogo
Projektingenieur (m/w/d) im Anlagenbau AVISTA OIL Deutschland GmbH
Hannover Zum Job
GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München-Firmenlogo
Diplom-Ingenieur / Master / Bachelor (m/w/divers) GSI - Gesellschaft für Schweißtechnik International mbH Niederlassung SLV München
Würzburg (Home-Office) Zum Job
Wacker Chemie AG-Firmenlogo
Betreuungsingenieur OT-Sicherheit (w/m/d) Wacker Chemie AG
Burghausen Zum Job
JUMO GmbH & Co. KG-Firmenlogo
Strategischer Einkäufer im Bereich Mechanik (m/w/d) JUMO GmbH & Co. KG
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
Produktionsleiter (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
BORSIG ZM Compression GmbH-Firmenlogo
Mechatroniker (m/w/d) Prüffeld und Montage BORSIG ZM Compression GmbH
Meerane Zum Job
PFEIFER DRAKO Drahtseilwerk GmbH-Firmenlogo
HSE-Manager (m/w/d) am Standort Mülheim, Division Ropes & Services PFEIFER DRAKO Drahtseilwerk GmbH
Mülheim an der Ruhr Zum Job
thyssenkrupp nucera-Firmenlogo
Verfahrensingenieur/Process Engineer Elektrolysetechnologien (m/w/divers) thyssenkrupp nucera
Dortmund Zum Job
thyssenkrupp Bilstein GmbH-Firmenlogo
Software Engineer - Automotive (m/w/divers) thyssenkrupp Bilstein GmbH
Ennepetal Zum Job
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Bauteilverantwortlicher - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
thyssenkrupp Steel Europe AG-Firmenlogo
Werkstudent:in im Bereich "Grüne Transformation" (m/w/d) thyssenkrupp Steel Europe AG
Duisburg Zum Job
SRAM Deutschland GmbH-Firmenlogo
Design Engineer (m/f/d) SRAM Deutschland GmbH
Schweinfurt Zum Job
Bertrandt Technologie GmbH Mönsheim-Firmenlogo
Ingenieur - Lichtelektronik im Sportwagen (m/w/d) Bertrandt Technologie GmbH Mönsheim
Mönsheim Zum Job
Evangelische Kliniken Rheinland gGmbH-Firmenlogo
Bauleiter:in (m/w/d) im Gesundheitswesen Evangelische Kliniken Rheinland gGmbH
Bergisch Gladbach Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauleiter für Handelsimmobilien (m/w/d) RATISBONA Handelsimmobilien
RATISBONA Handelsimmobilien-Firmenlogo
Bauzeichner im Hochbau (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
NORD-MICRO GmbH & Co. OHG-Firmenlogo
Ingenieur Elektrotechnik (m/w/d) Leiterplattenlayout / Baugruppenkonstruktion NORD-MICRO GmbH & Co. OHG
Frankfurt am Main Zum Job
RATISBONA Handelsimmobilien-Firmenlogo
Bauingenieur für unsere Tiefbauplanung (LPH 1-5) (m/w/d) RATISBONA Handelsimmobilien
Regensburg Zum Job
Stadtwerke München GmbH-Firmenlogo
Projektleiter*in Erneuerung Leit- und Sicherungstechnik (m/w/d) Stadtwerke München GmbH
München Zum Job
Siltronic-Firmenlogo
Ingenieur (gn*) Elektro- / Energietechnik Siltronic
Burghausen Zum Job

Stromunabhängige Lösung

Weil für die Höhenverstellung und Geschwindigkeitsregulierung der Verschrauber­einheit eine stromunabhängige Lösung bevorzugt wurde, galt den Industriegasfedern von ACE vom Entwicklungsstadium an das größte Interesse. Eine besondere Herausforderung für die Integration dieser schlanken Komponenten ist die kompakte Gesamtkonstruktion. So ist beispielsweise die gesamte Unterkonstruktion aus Item-Profil angefertigt und auf Stellfüßen mit 250 mm Verstellweg befestigt. Verbunden sind diese mit dem oberen Teil, ebenfalls aus Aluminiumprofilen bestehend, an denen die Energieführungskette und der pneumatische Antrieb samt verfahrbarem Schlitten von Festo angebracht sind. Wegen des limitierten Bauraums entschied sich das Team um David Fuchs und Sunyam Riegger nach einer Testauslegung auf der Homepage von ACE und nachfolgenden Gesprächen mit den Dämpfungsspezialisten aus dem Rheinland für Industrie-Gaszugfedern des Typs GZ-28–250-DD-330N.

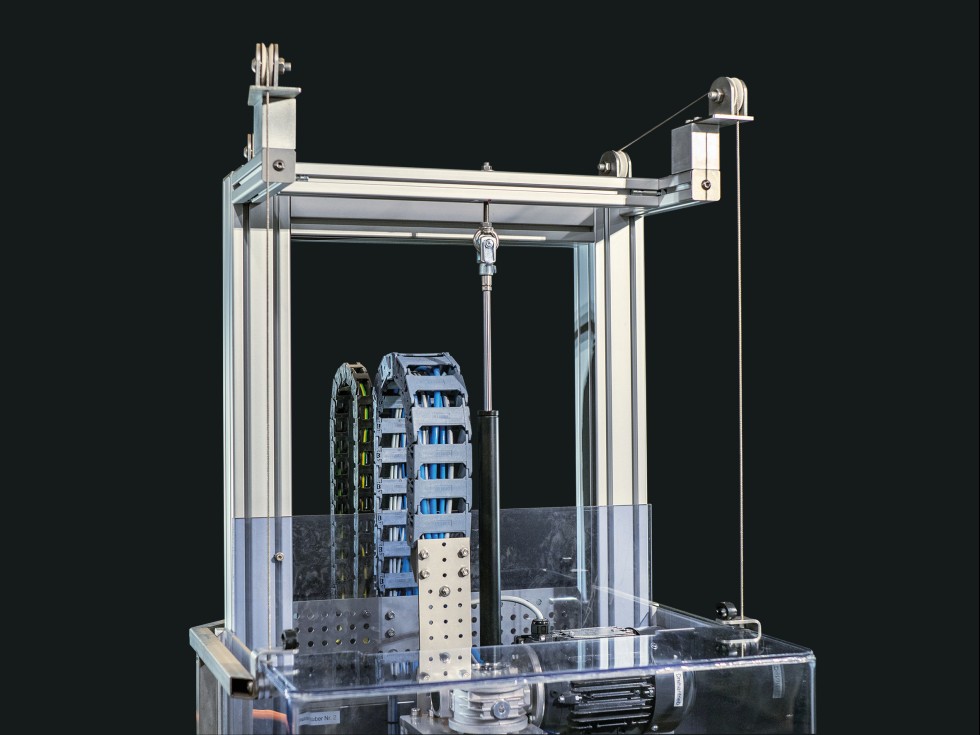

Die Verschraubereinheit lässt sich aufgrund der Gaszugfeder vom Bedienpersonal ohne viel Kraftaufwand heben und senken.

Foto: Metallatelier

Im Gegensatz zu den bekannteren Industrie-Gasdruckfedern, kommen diese Varianten mit weniger Platz aus, weil bei ihnen die Kolbenstange nach innen gezogen wird. Die in sich geschlossenen, wartungsfreien Maschinenelemente sind bei Körperdurchmessern von 15 bis 40 mm in der Lage, Zugkräfte zwischen 30 und 5.000 N abzudecken. Beliebige Einbaulage, umfassendes, DIN-genormtes Zubehör und verschiedene Ausführungen ermöglichen den universellen Einsatz, nun auch erstmals an dem Universalverschrauber der Metallatelier GmbH.

Gasdruck individuell einstellen

Sunyam Riegger machte sich vor allem eine wesentliche Eigenschaft, die ACE diesen mechanischen Unterstützern der menschlichen Muskelkraft mit auf den Weg gibt, zunutze. Es handelt sich um die Möglichkeit, den Gasdruck über ein Ventil individuell einzustellen: „Für das Feintuning nach der Auslegung des Typs haben wir vor dem Ersteinbau die Einstellungen mit einem Gewicht simuliert, das exakt dem der Verschraubereinheit entsprach. Anschließend haben wir nach und nach genau so viel Stickstoff aus der Gasfeder abgelassen, bis der höchste Komfort und die beste Fixierung erzielt waren.“ Erst nach allen erfolgreich absolvierten Tests wurde die genau angepasste Gaszugfeder in die Gesamtkonstruktion integriert. Das mitgelieferte Zubehör machte die Integration in kürzester Zeit in die Anlage möglich. Im täglichen Einsatz im Werk der Bilgram Chemie GmbH leisten die Gaszugfedern zuverlässig ihre Dienste und erlauben in kurzer Zeit ein Anheben oder ein Absenken der Verschraubereinheit und somit ein exaktes Umrüsten von kleinen auf große Flaschen und wieder zurück, sodass die Produktionskapazitäten optimal ausgeschöpft werden können.

Unnötiger Stillstand wird vermieden

Um keine unnötigen Stillstandzeiten durch Beschädigungen oder gar Verletzungen zu verursachen, sind neben den Kleinstoßdämpfern und den Gaszugfedern zudem Strukturdämpfer aus dem Hause ACE verbaut.

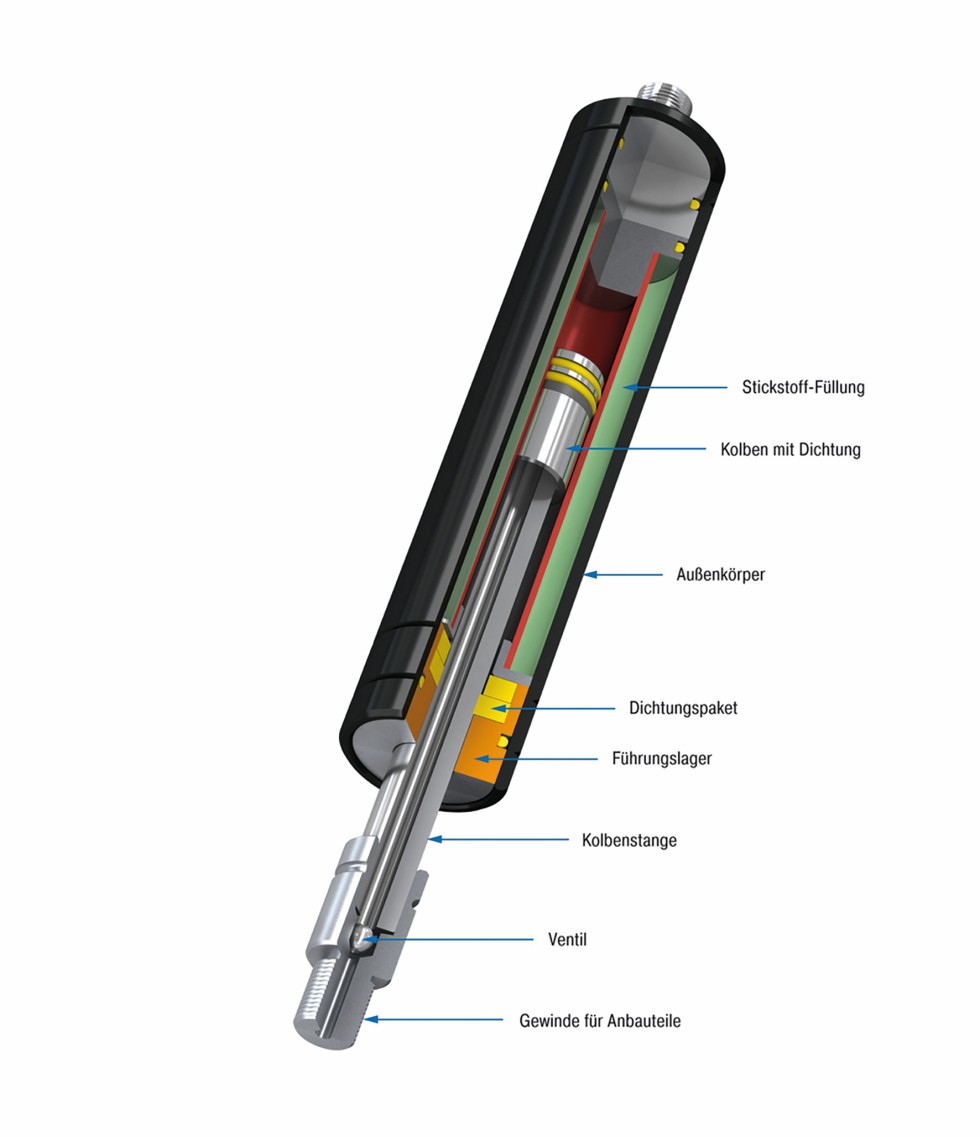

Bei Gaszugfedern lässt sich die Zugkraft nachträglich per Ventil anpassen, sie bieten zudem hohe Standzeiten durch eine hart verchromte Kolbenstange sowie ein integriertes Gleitlager.

Foto: ACE

Die Festkörperdämpfer dienen am oberen Ende der Schutzhaube des Verschraubers als Anschlagdämpfung. Die wegen ihrer Form Tubus getauften Maschinenelemente sind kostengünstige Alternativen zu hydraulischen Dämpfern, wenn es nicht auf das punktgenaue Abstoppen bewegter Massen ankommt: „Die drei verschiedenen Komponenten, die wir bei ACE aus einer Hand erhalten, machen unsere Anlage schnell, flexibel, sicher und standfest. Sie helfen uns zudem, gemeinsam mit Bilgram einen kleinen Beitrag zur Bekämpfung der Corona-Pandemie zu leisten“, so das Fazit von David Fuchs. 





Literatur

  1. [1] Timmerberg, R.: Universalverschrauber 2.0: Kleinserie in Pandemie optimiert. Konstruktion Nr. 9. (2021), S. 42 – 45



Robert Timmerberg
ist Fachjournalist in Düsseldorf
