Funktionale Arbeitsplätze 15.04.2016, 00:00 Uhr

Elektrisch verstellbare Hubsäulen für Leitstellentische

Öffentliche Leitstellen von Behörden und Organisationen mit Sicherheitsaufgaben – also Polizei, Feuerwehr und Rettungsdienste – organisieren den Einsatzbetrieb, nehmen Informationen entgegen, werten diese aus und koordinieren die Arbeit der jeweiligen Dienste. Solche Einsatzzentralen finden sich auch in der Industrie, hier speziell in der Chemie-, Mineralöl- und Automobilindustrie sowie an Flughäfen. Um den Einsatzsachbearbeitern ein bestmöglich gestaltetes Arbeitsumfeld zu bieten, müssen die Arbeitsplätze einer Leitstelle hohen Anforderungen gerecht werden. Neben der Qualität der verwendeten Materialien und dem Design spielen vor allem die Ergonomie und Funktionalität der Arbeitsplätze eine wesentliche Rolle (Bild 1).

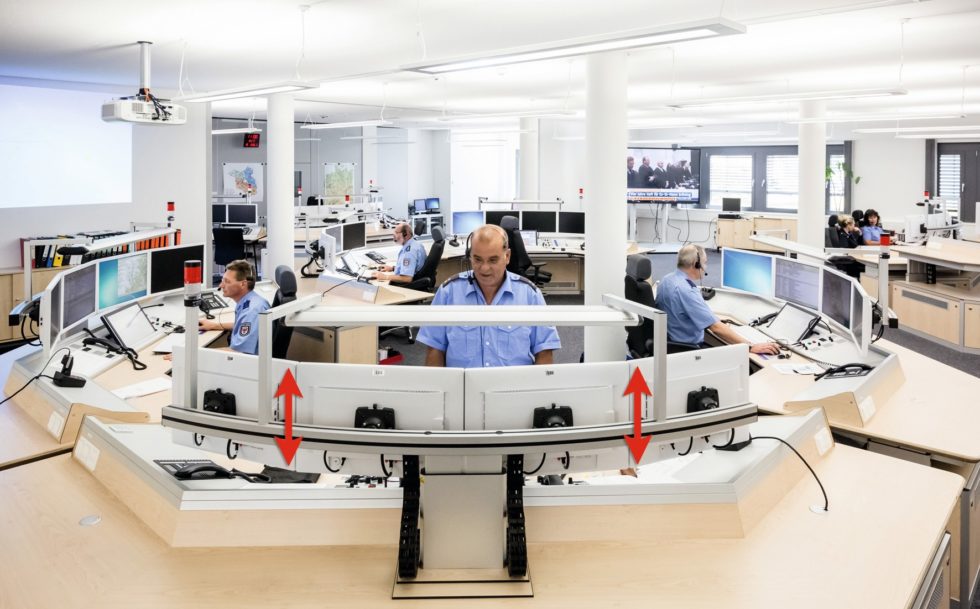

Bild 1 Die in der Höhe und Tiefe verstellbare Monitorhubsäule bietet mit dem geschwungenen Profil einen optimalen Blickwinkel. Bild: Rose+Krieger

Bild 1 Die in der Höhe und Tiefe verstellbare Monitorhubsäule bietet mit dem geschwungenen Profil einen optimalen Blickwinkel. Bild: Rose+Krieger

„Leitstellentische müssen dem Wunsch nach individueller, ergonomischer Arbeitsplatzgestaltung in einer rund um die Uhr besetzten Leitstellenumgebung Rechnung tragen. Der Mitarbeiter benötigt sehr viel Fußfreiheit in der jeweiligen Sitzposition und er muss einen ungehinderten Zugriff auf seine Kommunikationstechnik haben. Zudem müssen Tischhöhe und Beleuchtung stimmen“, erklärt Peter Steinberger, Konstruktionsleiter bei der Eurofunk Kappacher GmbH. Das österreichische Unternehmen mit Sitz in St. Johann im Pongau ist einer der größten Systemspezialisten für die Planung, Errichtung und den Betrieb von Einsatzleitstellen und Notrufzentralen, im Bereich der öffentlichen Sicherheit sowie Industrie und Verkehr. Die Eurofunk-Einsatzleitstellen helfen, das Leben und die Sachwerte von 39 Millionen Menschen innerhalb Europas zu schützen. Zu den Produkten des Unternehmens zählen neben Einsatzleit- und Management- sowie Kommunikationssystemen auch Multimedia- und Videomanagementsysteme und Einsatzleittische.

Frei wählbare Arbeitshöhe

Die Leitstellentische zeichnen sich durch ihre Modulbauweise und damit die Möglichkeit zur individuellen Anpassung an die jeweilige Aufgabe sowie durch eine elektrische Höhenverstellung und eine große Fußfreiheit aus. Die elektrische Höhenverstellung der Tische sorgt für die Entlastung der Einsatzsachbearbeiter. Sie erlaubt es ihm, die Arbeitshöhe in einem Bereich von 720 bis 1250 mm frei zu wählen. Damit ist das Arbeiten im Stehen und Sitzen möglich. Eine Memory-Funktion speichert die Wunschhöhe von bis zu drei Nutzern.

Dank einer ebenfalls elektrisch höhenverstellbaren Monitoraufhängung, deren schlanker gebogener Aluminiumausleger mit bis zu fünf TFT-Bildschirmen bestückt werden kann, ist für den Mitarbeiter jederzeit eine optimale ergonomische Bildschirmposition gewährleistet. Um den Leitstellentisch der persönlich bevorzugten Position anzupassen, genügen wenige Handgriffe auf der IDDS (Integrated Digital Dispatching System)-Oberfläche des Touchscreens und der Leitstellentisch richtet sich auf die gewünschte Arbeitsplatzhaltung ein.

Flach gebaut und trotzdem stark

Zur elektrischen Höhenverstellung seiner Leitstellentische und der Monitoraufhängungen verlässt sich Eurofunk auf Hubsäulen des Lineartechnikspezialisten RK Rose+Krieger. „Die Hubsäulen vom Typ Multilift und RK Slimlift (Bilder 2 und 3) entsprechen genau unseren Anforderungen hinsichtlich Belastbarkeit, Zuverlässigkeit und Temperaturbeständigkeit.

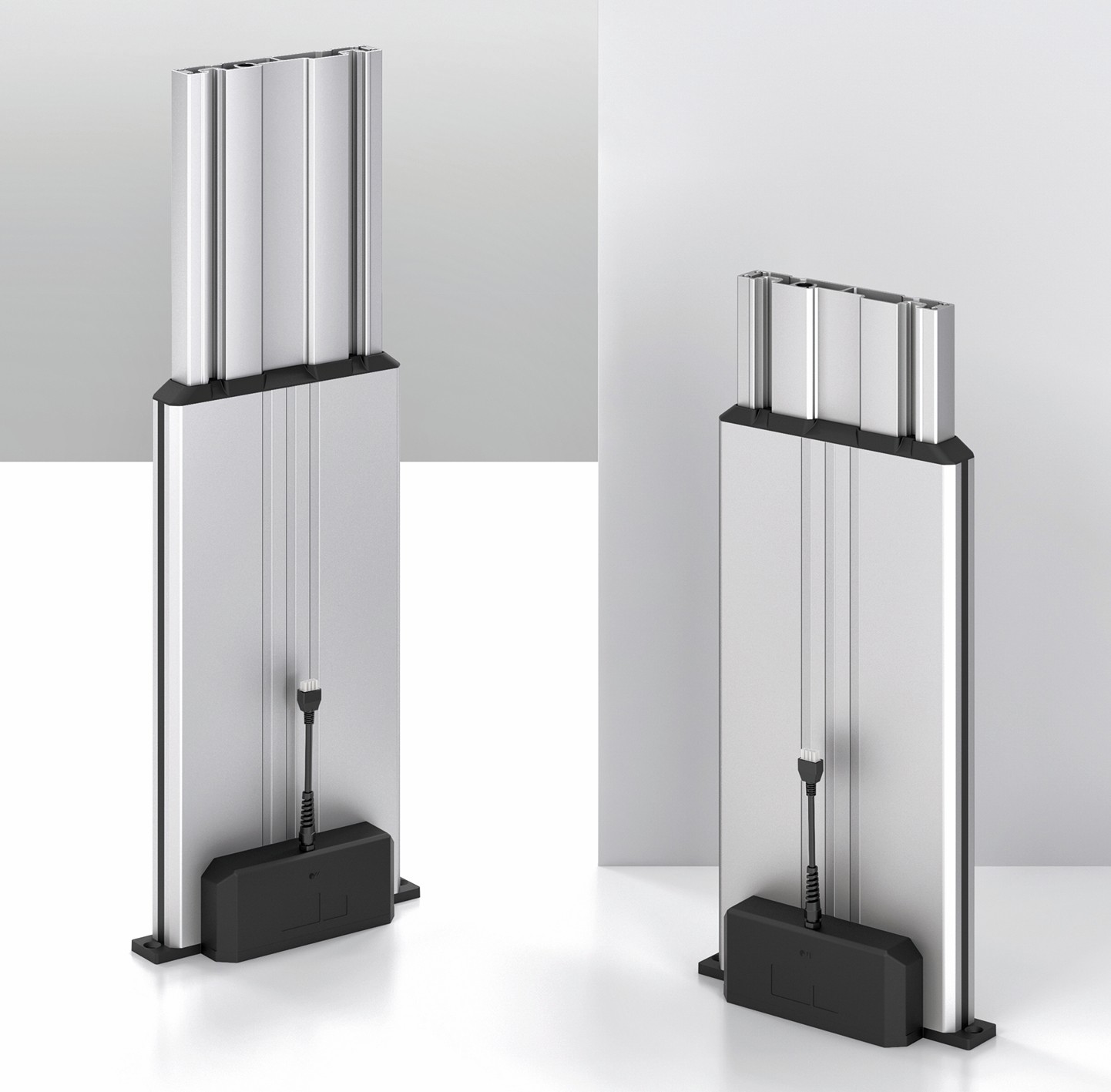

Bild 2 Die neue Generation des Multilift II ist eine Plug&Play-Lösung und umfasst unter anderem zwei Hubsäulen, eine Synchronsteuerung und einen wählbaren Zwei- oder Sechs-Tasten-Handschalter mit Memoryfunktion. Bild: Rose+Krieger

Bild 2 Die neue Generation des Multilift II ist eine Plug&Play-Lösung und umfasst unter anderem zwei Hubsäulen, eine Synchronsteuerung und einen wählbaren Zwei- oder Sechs-Tasten-Handschalter mit Memoryfunktion. Bild: Rose+Krieger



SlimLift ohne und mit Abdeckprofil

Bild 3 Der stabförmige RK Slimlift ist wahlweise mit integriertem (links) oder externen Antrieb (rechts) lieferbar. Bild: Rose+Krieger

Außerdem passen sie in ihrem Design sehr gut zu unseren Leitstellentischen“, sagt Peter Steinberger. Für die Höhenverstellung setzt er pro Tisch zwei bis vier flach bauende Multilift-Hubelemente mit externem Antrieb und einem Hub von 500 mm in der Synchronausführung ein. „Die zweistufigen Hubsäulen sind mit 3000 N sehr kraftvoll, gleichzeitig jedoch so schlank, dass sie viel Freiraum für die Elektronik der Tische und die Füße der Mitarbeiter lassen“, so Steinberger weiter.

Synchronsteuerung sorgt für perfekten Gleichlauf

Multilift-Hubelemente dienen typischerweise der stufenlosen Höhenverstellung von Arbeitstischen, Vorrichtungen, Montagearbeitsplätzen und vergleichbaren Applikationen. In der Eurofunk-Anwendung sind sie mit ihrer Basis in den Schaltschränken im hinteren Bereich der Tische platziert. Auf diese Weise bleibt vorne Platz zum Vorbeirollen mit dem Schreibtischstuhl. Und möchte der Sachbearbeiter bei der Arbeit stehen, fährt er den Tisch einfach in eine auf seine Größe abgestimmte Höhe. Die elektronische Steuerung verfährt dazu die Hubsäulen synchron. Eingebaute Sensoren gewährleisten dabei den Gleichlauf und bewirken eine dauernde Niveauanpassung der Säulen in beiden Fahrtrichtungen – auch bei unterschiedlicher Belastung. Je nach Multilift-Modell sind wahlweise Verfahrgeschwindigkeiten von 8 oder 16 mm/s und Hubkräfte von 1000 oder 3000 N im Lieferprogramm. Eurofunk nutzt zudem die optionale Memory-Funktion zum Speichern der Wunschhöhe von bis zu drei Mitarbeitern. Die Verstellung erfolgt sowohl über Handschalter als auch per Kontaktschnittstelle über eine externe Steuerung.

Bei Eurofunkt werden zwei bis vier Hubelemente synchron betrieben. RK Rose+Krieger bietet jedoch mit einer speziellen Quadro-Antriebssteuerung die Möglichkeit bis zu 32 Multilift-Hubsäulenantriebe im Gleichlauf zu verfahren.

Schlanke Stäbe für die Monitorbrücke

Zur separaten Verstellung der Monitorbrücke setzt Eurofunk wahlweise Multilifte oder die noch schlankeren RK Slimlifte ein. Diese Hubsäulen mit ihrer filigranen Stabform sind für Druckbelastungen bis maximal 4000 N sowie Zugkräfte bis maximal 2000 N ausgelegt. Damit ist ein RK Slimlift allein in der Lage, die gebogene Monitortraverse mit bis zu fünf Bildschirmen zur tragen. Wie die Multilift-Säulen können auch RK Slimlift-Elemente im Synchronbetrieb verfahren werden. Die schlanken Hubsäulen sind wahlweise mit integriertem oder externem, oberhalb des Innenprofils liegendem Antrieb erhältlich. Eurofunkt nutzt die Variante mit integriertem Antrieb.

AutorBernd KlöpperLeiter Marketing, RK Rose+KriegerKontakt:RK Rose+Krieger GmbHPotsdamer Straße 932423 Mindenwww.rk-rose-krieger.com
