Drehmomentmessung ohne Veränderung der Umgebungskonstruktion 23.03.2019, 00:00 Uhr

Direkte Drehmomentmessung am Antrieb

In diesem Beitrag wird ein variables, hochgenaues Drehmomentmesssystem für die Antriebstechnik vorgestellt. Es ermöglicht einen direkten, raumsparenden Einbau und ist für Feldmessungen und für Zustandsbeobachtungen bestens geeignet.

ZAE-DriveWatch-Demonstrator mit eingebauten Messsystemen und Messdatencontroller. Bild: ZAE

ZAE-DriveWatch-Demonstrator mit eingebauten Messsystemen und Messdatencontroller. Bild: ZAE

Die Anforderungen an die moderne Antriebstechnik steigen bezüglich Dimensionierung, Preis, Energie- verbrauch, Wartung und Lebensdauer immer weiter. Der Kunde erwartet zunehmend von seinen Lieferanten in allen Belangen eine nachhaltige Antriebs­lösung [1]. Die Antriebshersteller stellen sich diesen steigenden Anforderungen mit zahlreichen Aktivitäten und Maßnahmen. Es wird mehr Wert auf Innova­tion gelegt und entsprechende Forschung und Entwicklung betrieben. Im Bereich der virtuellen Produkt­entwicklung unterstützen leistungs­fähige Berechnungsprogramme den Ingenieur. Auf modernen Prüfständen werden die Produkte weiter optimiert und validiert. Messungen im Feld unterstützen eine maßgeschneiderte Antriebslösung und ermöglichen zudem eine permanente Überwachung eines Antriebes unter den vorherrschenden Betriebsbedingungen.

Insbesondere Messungen im Feld werden im Kontext mit IoT beziehungsweise Industrie 4.0 und den damit verbundenen Entwicklungen im Bereich der IT immer besser realisierbar. Sehr viele Daten (Big Data) können auf leistungsfähigen Servern gesammelt und verarbeitet werden. Für die Internetgateways stehen bezahlbare Hardware und IoT-Protokolle zur Verfügung. Vor Ort können mittels echtzeitfähiger, modularer Controller­systeme Messdaten erfasst und vorverarbeitet werden, die von dort auf die Server gesendet werden. Die fortschreitende Entwicklung in der Messtechnik ermöglicht gut integrierbare, bezahlbare Sensoren für alle relevanten Messgrößen an einem Industrieantrieb. Ein internetbasiertes Predictive Maintenance-System kann darauf aufbauend ermöglicht werden. Immer wieder fragen Kunden nach Lösungen für die Aufgabenstellungen einer permanenten Antriebs- und Anlagenüberwachung aus der Ferne, die möglichst auto­matisiert Diagnosen und Alarme generiert. ZAE-AntriebsSysteme ent­wickelt derzeit mit gutem Fortschritt an einer eigenen Lösung auf diesem Gebiet, die den Namen „ZAE-DriveWatch“ trägt (Bild 1), [2].

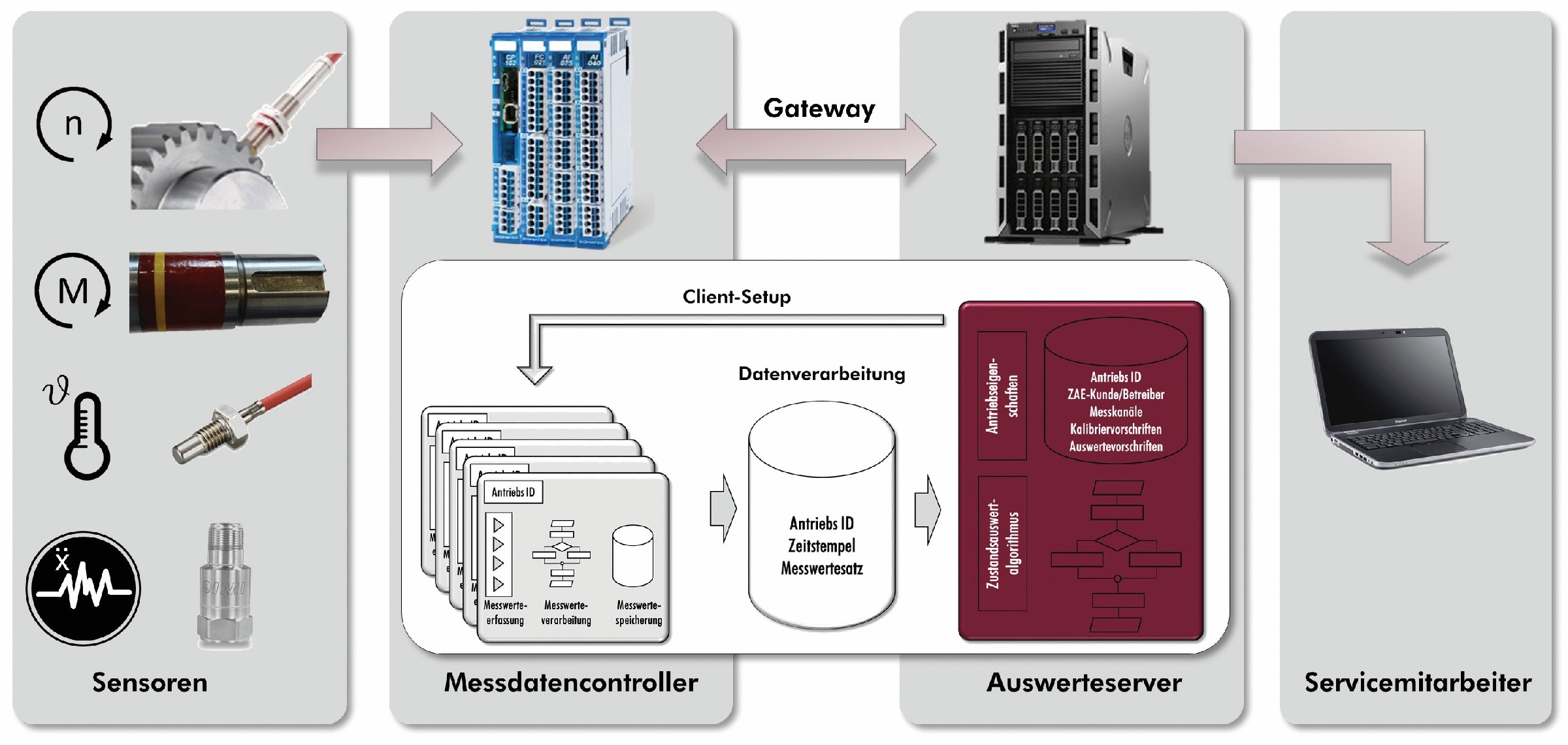

Bild 1 Struktur des Predictive Maintenance-Systems „ZAE-DriveWatch“. Bild: ZAE

Bild 1 Struktur des Predictive Maintenance-Systems „ZAE-DriveWatch“. Bild: ZAE

Neues gut integrierbares und variabel einsetzbares Dreh­momentmesssystem

Für qualifizierte Messungen am Getriebe werden vor allem Drehzahl, Drehmoment, Temperatur und Schwin­gungen als Messgrößen erfasst und ausgewertet. Für diese und andere Messgrößen wurden in der Vergangenheit zahlreiche Messprinzipien ent­wickelt und Anwendungen zugänglich gemacht [3 – 7]. Für Feldmessungen an Industrieantrieben werden einfach integrierbare und preiswerte Systeme benötigt, die über lange Zeit zuverlässig funktionieren. Zum Teil können Messwerte bereits von der Antriebselektronik geliefert werden, sehr oft sind aber auch separate Sensoren, Messverstärker und Controller erforderlich, um ein wirkungsvolles Predictive Maintenance aufzubauen. Die Suche nach geeigneten Sensoren gestaltet sich schwierig [8]. Gerne wird dabei in Richtung Massenprodukte, beispielsweise aus dem Automotive- oder Smartphone-Bereich geschaut. Aber sind diese Sensoren dann auch bezüglich Messbereich und Widerstandsfähigkeit geeignet, um in einer rauen Industrieumgebung lange problemlos ihren Dienst zu versehen?

Eine besondere Rolle für den Antrieb spielt stets das dynamische Drehmoment einerseits aufgrund seiner Aus­sagefähigkeit, andererseits aufgrund der Kompliziertheit seiner Erfassung [9]. Auf der Suche nach geeigneter Messtechnik für Feldmessungen und Predictive Maintenance stieß ZAE-AntriebsSysteme auf das „Q-Torque“- Messsystem der Firma Manner Sensor­telemetrie [10, 11].

Im Gegensatz zu herkömmlichen Sensoren, die meistens einen größeren Umbauaufwand am Antrieb oder in der Maschine aufgrund von Adaption und Platzbedarf erfordern, lässt sich Q-Torque sehr platzsparend und nahezu ohne strukturelle Änderungen integrieren. Somit kann die Applikation bei Bedarf sogar innerhalb eines Ge­triebes erfolgen. Eigene Tests bei ZAE-Antriebssysteme zeigen, dass das System im Vergleich zu anderen Prin­zipien, wie dem aktiven magnetoelastischen Messprinzip, sehr viel genauer und vor allem auch unabhängig vom Wellenmaterial funktioniert [12]. Das Q-Torque Messsystem basiert auf Dehnungsmessstreifen (DMS), welche bis heute trotz großer Anstrengungen bei der Entwicklung alternativer Mess­verfahren eine unverzichtbare Rolle einnehmen. Im Vergleich zu anderen Verfahren ist der DMS für die Drehmomentmessaufgabe in vielen Bereichen, aber insbesondere im Getriebe nach heutigem Kenntnisstand immer noch die erste Wahl, wenn es um Langzeitmessungen, Genauigkeit und Dynamik geht. Auch, wenn er auf den ersten Blick als aufwendige Lösung erscheinen mag.

Das System Q-Torque besteht aus wenigen Einzelkomponenten, die für nahezu beliebige Kundenapplikationen anpassbar und einsetzbar sind. Auf der Getriebewelle ist eine Rotorelektronik anzubringen, welche eine geringe Aufbauhöhe von weniger als 4 mm benötigt. Als „Klebestreifen“ kann die Rotorelektronik einfach auf der Welle befestigt werden. Die DMS, bestehend aus zwei Vollbrücken, sind hierbei bereits im Kit integriert.

Das gesamte Rotor-Kit ist sehr flach und schmal und ist auf Wellen unterschiedlichen Materials und im Durchmesserbereich 30 bis 4000 mm applizierbar. Mit Hilfe der umlaufenden Nut kann die Rotorelektronik in der Wellenoberfläche versenkt werden. Dadurch können spätere Lagerwechsel im Rahmen einer Reparatur ohne Zer­störungsgefahr stattfinden.

Auf der stationären Seite des Getriebes wird eine sehr einfache Induk­tionsschleife platziert. Das effiziente, induktiv arbeitende und wartungsfreie Energie- und Datenübertragungsverfahren ermöglicht eine Vielzahl von möglichen Statorantennen-Designs, wodurch die Integration in das Ge­triebe sehr einfach ist. ZAE hat sich für einen einfachen Kunststoffhalter, der auf jede Umgebung angepasst werden kann, entschieden.

Als letzte Komponente wird eine sehr kleine mit 24 V DC zu speisende Elektronikbox benötigt, welche das kalibrierte Ausgangssignal im Bereich 0 bis 10 V an die PLC oder den Messdatencontroller liefert, Bild 2.

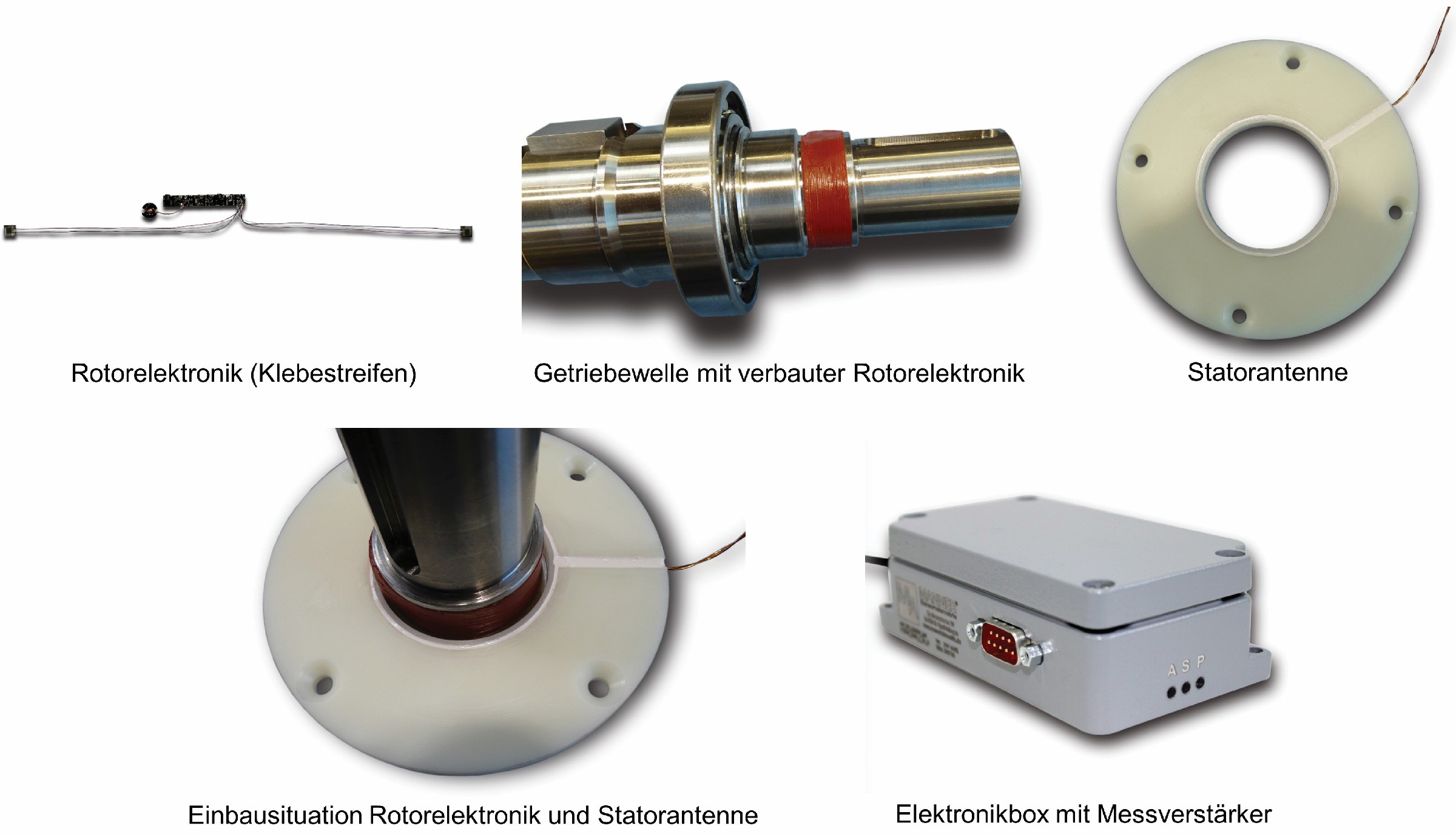

Bild 2 Hardwarekomponenten von Manner-„Q-Torque“. Bild: ZAE

Bild 2 Hardwarekomponenten von Manner-„Q-Torque“. Bild: ZAE

Das induktive berührungslose Messsystem ist völlig wartungs- und verschleißfrei. Der Hersteller verspricht eine hohe Messgenauigkeit von 0,1 % v. E. und eine sehr hohe Abtastrate von 3,4 kHz.

Damit sind Drehschwingmessungen im Strang möglich, was zusätzliche Beschleunigungsaufnehmer und die zugehörige Messelektronik einsparen kann. Zudem kann das System um Drehzahl- und Temperaturmessungen erweitert werden, womit eine umfassende Antriebsbeobachtung ermöglicht wird. Bild 3 zeigt den schema­tischen Aufbau des Messsystems.

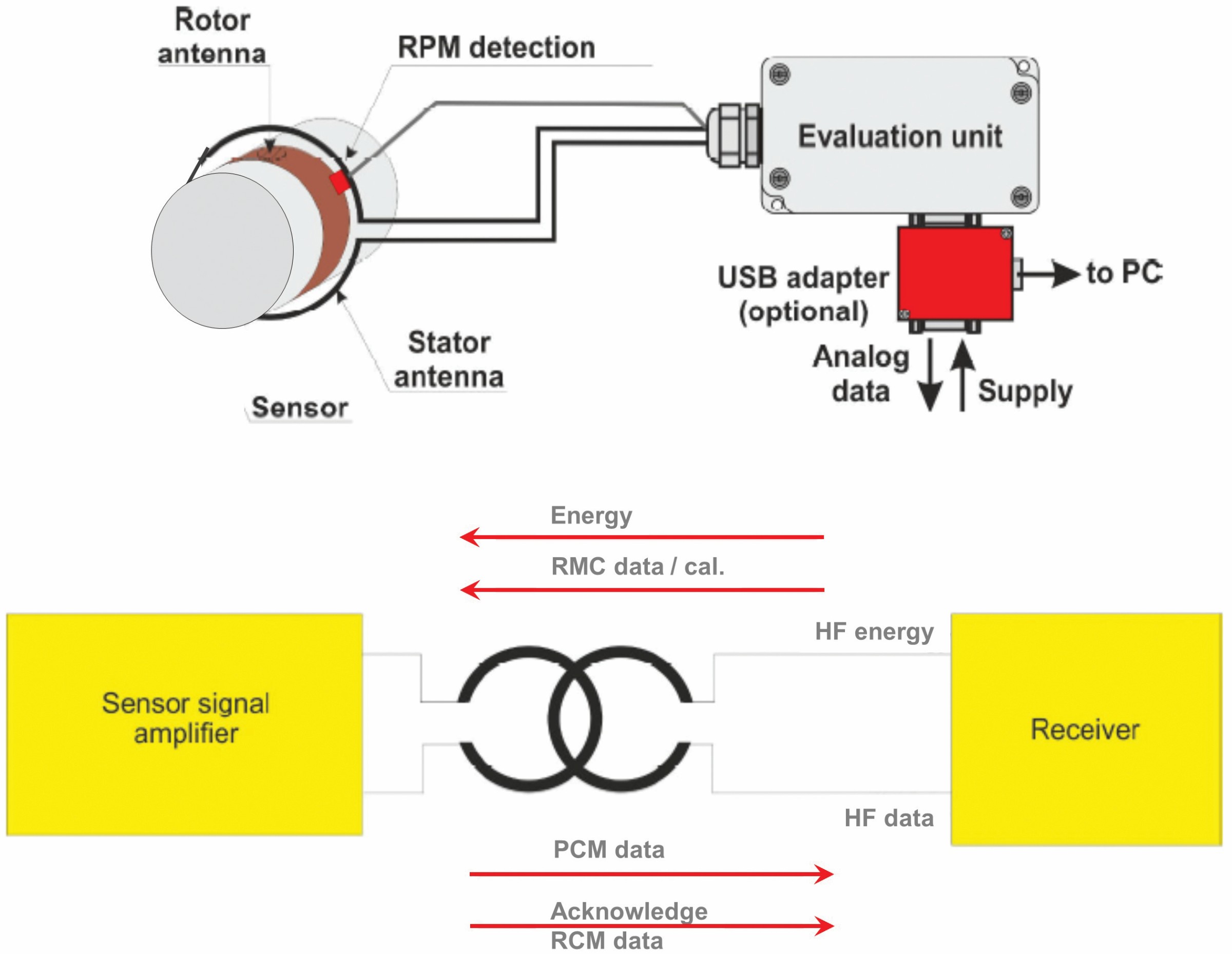

Bild 3 Schematischer Aufbau und Funktionsweise von Q-Torque. Bild: ZAE

Bild 3 Schematischer Aufbau und Funktionsweise von Q-Torque. Bild: ZAE

Das Q-Torque System ist mittels Remote Control (RMC-Software) und einer zugehörigen USB-Adapterbox über einen PC konfigurierbar.

Die RMC-Software ist recht einfach zu handhaben und ermöglicht neben der Prüfung der Installationsgüte auch beispielsweise die Einstellung des Messbereichs und des Offsets entsprechend einer Kalibrierung des Messaufnehmers.

Nach der Kalibrierung können die Werte fest gespeichert werden, um einen bestimmten Signalpegel am Ausgang zu erhalten (Bild 4).

Bild 4 Messkettenkonfigurierung mittels RMC-Software von Manner. Bild: ZAE

Bild 4 Messkettenkonfigurierung mittels RMC-Software von Manner. Bild: ZAE

Erste Anwendungen des Drehmomentmesssystems bei ZAE-AntriebsSysteme

ZAE-AntriebsSysteme hat sich dieses Messsystem angeschaut und verspricht sich vor allem für eine künftige Nutzung im Bereich der Feldmessungen für Produktentwicklungen und Predictive Maintenance einiges von dem Einsatz. So wurde ein Getriebe im Rahmen des laufenden Entwicklungs­projektes für ZAE-DriveWatch mit Q-Torque ausgerüstet und erfolgreich getestet. Die Testergebnisse sind sehr vielversprechend, sodass ZAE-­An­triebs­Systeme einen Demonstrator mit dem Messsystem ausgestattet hat, um es Kunden zu zeigen und anzubieten (Bild 5).

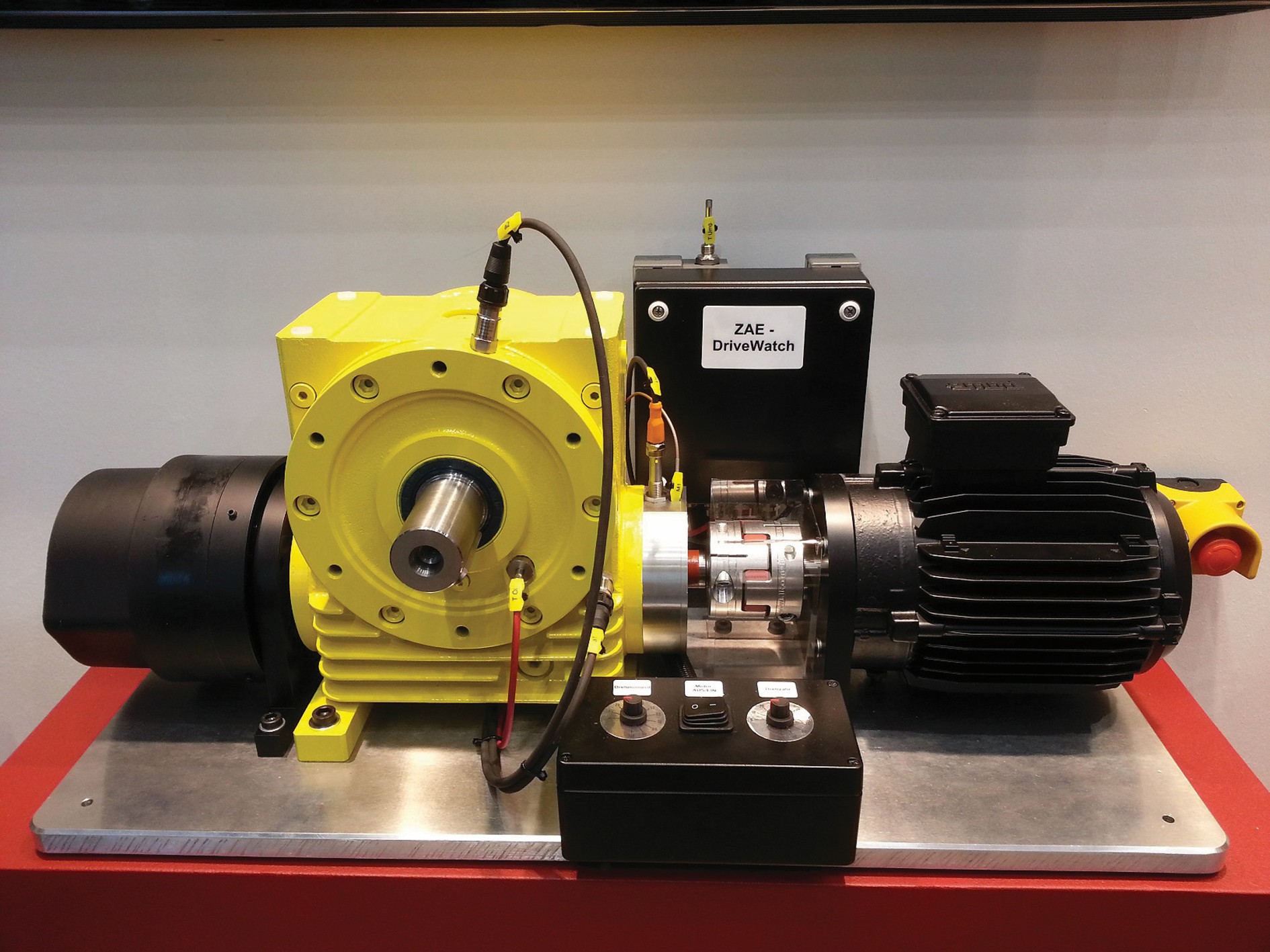

ZAE-DriveWatch-Demonstrator mit eingebauten Messsystemen und Messdatencontroller. Bild: ZAE

Bild 5 ZAE-DriveWatch-Demonstrator mit eingebauten Messsystemen und Messdatencontroller. Bild: ZAE

Im Moment sind die Preise bei geringen Stückzahlen noch recht hoch. Dies soll sich aber ändern, sobald eine Standardisierung erreicht wurde und die Stückzahlen weiter steigen. Bei produzierten Stückzahlen über 1000 Stück im Jahr geht die Firma Manner von einem Preis um 500 Euro je System aus.

Neben den Anwendungen für Feldmessungen kommt das Drehmomentmesssystem Q-Torque künftig auch in Beschichtungsanlagen der Firma Kroe­nert zum Einsatz. Hier soll aus Bauraum- und Kostengründen die platzsparende, integrierte Sensorik zum Einsatz kommen, um eine Drehmomentregelung für eine Bahnspannung aufzubauen. In diesem Zuge wurden die Kosten für das Messsystem bereits weiter optimiert und eine erste Anlage mit fünf Antrieben ausgestattet.

Bei ZAE-AntriebsSysteme wurde die Drehmomentmesstechnik mit Unterstützung durch Manner in die Getriebe verbaut und auf dem Prüfstand bei ZAE-AntriebsSysteme auf ihre Funk­tion überprüft und kalibriert, Bild 6.

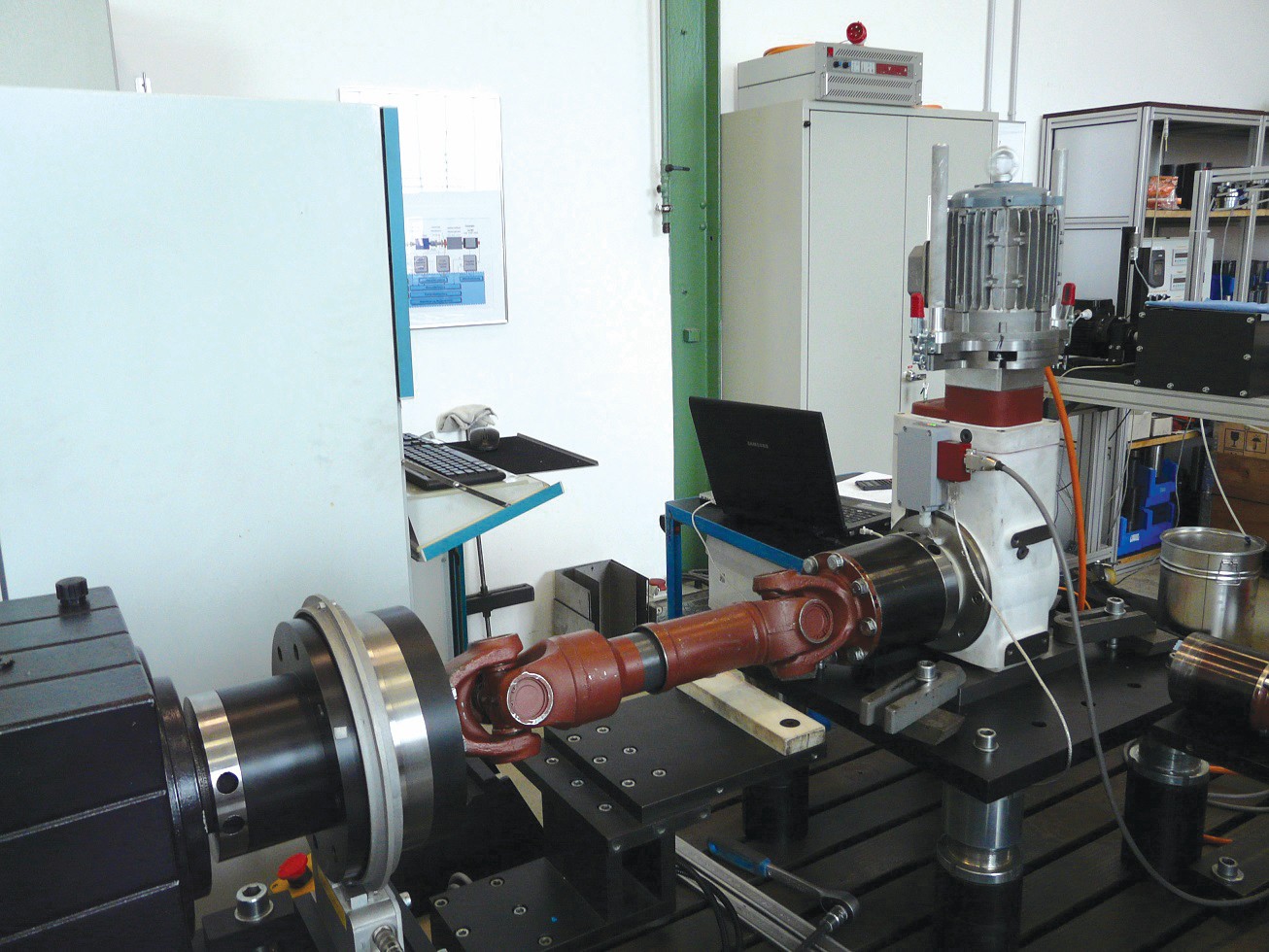

Bild 6 Überprüfung eines Q-Torque-Messsystems auf einem ZAE-Getriebeprüfstand. Bild: ZAE

Bild 6 Überprüfung eines Q-Torque-Messsystems auf einem ZAE-Getriebeprüfstand. Bild: ZAE

Nachdem alle Überprüfungen unter dynamischen Testbedingungen abgeschlossen waren und die endgültige Konfiguration des Messsystems mittels der RMC-Software erfolgte, konnten die Kegel-Stirnradgetriebe mit dem eingebauten Messsystem an den Kunden ausgeliefert werden (Bild 7).

Bild 7 Getriebe mit Q-Torque einzeln und in Kroenert-Anlage verbaut. Bild: ZAE

Bild 7 Getriebe mit Q-Torque einzeln und in Kroenert-Anlage verbaut. Bild: ZAE

Der Einbau der Antriebe in der Anlage und die Inbetriebnahme folgten. Dort liefert das Messsystem analog ein Messsignal im Bereich 0 bis + 10 V. Bei 5 V beträgt das Drehmoment 0 Nm. Durch die gewählte Einstellung eines Drehmomentmessbereichs von + / – 500 Nm werden bei 0 V – 500 Nm und bei 10 V entsprechend + 500 Nm durch das analoge Interface ausgegeben.

Dieses Signal wird der PLC der Maschine zugeführt und in einem Servo­regler der Firma Siemens für die sen­sible Regelung der somit indirekt gemessenen Bahnspannung genutzt. Früher kamen hier Kraftmesslager an den Walzen zum Einsatz, um die Bahnkraft direkt zu messen. Diese sind teuer und aufwendig zu montieren. Bild 7 (rechts) zeigt einen von fünf der Antriebe mit eingebautem Messsystem an der An­lage.

Besonders der platzsparende Einbau, die Linearität, Dynamik und Hysterese­armut des Messsignales sowie die Langzeitstabilität der Messkette haben zu dem Entschluss beigetragen, das Messsystem erstmals in einer Kroenert-Anlage einzusetzen. Mit dieser hochintegrierten Messtechnik in einem Antrieb hat ZAE-AntriebsSysteme maßgeblich zur Weiterentwicklung der Technologie bei Kroenert beigetragen, so Jonathan Dreifürst, Konstruktionsleiter bei Kroenert.

Ausblick

Das Q-Torque Messsystem der Firma Manner hebt sich deutlich positiv von allen anderen durch ZAE-Antriebssysteme untersuchten Lösungen zur Drehmomentmessung ab. Mit den jetzt genommenen Schritten und den ersten positiven Erfahrungen setzt ZAE-AntriebsSysteme künftig auf die Q-Torque-Drehmomentmesstechnik.

Sie bietet die Möglichkeit einer direkten Drehmomentmessung am Antrieb, ohne dass dieser oder die Um­gebungskonstruktion wesentlich in ihrer Struktur verändert werden müssen. Der platzsparende Einbau und der vernachlässigbare Einfluss auf das Systemverhalten sind bestimmend. Dazu kommt die hohe Messgenauigkeit und die hohe Abtastrate im Kiloherzbereich, die für Schwingungsbeobachtungen und -analysen geeignet ist. Die im System bereits integrierte optionale Erweiterbarkeit um Drehzahl- und Temperaturmessung bietet zusätzliche Möglichkeiten der Nutzung, um am Antrieb direkt zu messen und Daten zu sammeln.

Durch entsprechende Ausbildung wird Mitarbeitern von ZAE-AntriebsSysteme vermittelt, wie die Rotor­elektronik korrekt verbaut wird und wie die einfache Kunststoffantenne herzustellen ist. Damit ist für jedes zu installierende Messsystem lediglich die Rotorelektronik (Klebestreifen) und die Messverstärkerbox zu beschaffen und am Antrieb einzubauen und zu kalibrieren.

Der Firma Manner sollte es in der nächsten Zeit gelingen, das System weiter kostenmäßig zu optimieren und ZAE-AntriebsSysteme ein Standardpaket an die Hand zu geben. Dieses Standard­paket kann dann selber verbaut und in Betrieb genommen werden. Idealerweise sollte die Rotorelektronik so beschaffen sein, dass sie für unterschiedliche Wellendurchmesser und Werkstoffe verwendet werden kann und über einfache Parametrierung darauf einstellbar ist. Eine individuelle Kalibrierung eines Messsystems mittels RMC-Software bei entsprechenden Torsionsmomenten als abschließender Schritt wird aber weiterhin notwendig sein.

Durch die Robustheit und Kompaktheit der beschriebenen Lösung kann diese an fast allen beliebigen Antrieben zuverlässig für die Drehmoment­erfassung eingesetzt werden. Die Mess­signale können künftig für Messungen am Antrieb zur Dimensionierung, für Zustandsbeobachtungen oder auch für regelungstechnische Aufgabenstellungen genutzt werden.

Literatur

[1] VDMA Blue Competence, unter: http://www.bluecompetence.net/about (abgerufen: 9.1.2019)

[2] Sellschopp, K.: Digitale DetektiveÜber die Zukunft der Zustandsdiagnose in der Antriebstechnik. In: Antriebstechnik 3/2017

[3] Schanz, G. W.: Sensoren. In: Sensortechnik für Praktiker, Hüthig Verlag, 2004

[4] Laible, M.; Müller, R. K.; Bill, B.; Gehrke, K.: Mechanische Größen, elektrisch gemessen. Expert Verlag, 2006

[5] Gevatter, H.-J.; Freyer, U.: Handbuch der Mess- und Automatisierungstechnik. Springer Verlag, 2006

[6] Schmusch, W.: Elektronische Messtechnik. Vogel Verlag, 2005

[7] Felderhoff, R.; Freyer, U.: Elektrische und elektronische Messtechnik. Hanser Verlag, 2007

[8] Bülau, A.: FVA-Vorhaben 752 I Sensoren – Anwendung Antriebssysteme. Projektbericht Forschungsvereinigung Antriebstechnik e.V., 2016

[9] Schicker, R.; Wegener, G.: Drehmomente richtig messen. Hottinger Baldwin Messtechnik, 2002

[10] Manner: Eine Sensor-Erfindung von besonderer Bedeutung, unter: https://www.elektronikpraxis.vogel.de/eine-sensor-erfindung-von-besonderer-bedeutung-a-545137/index4.html (abgerufen: 9.1.2019)

[11] Deckers J.: Zustandsüberwachung von Industriegetrieben auf Basis von Drehmoment- und Schwingungsdiagnosen. Dresdener Maschinenbau Kolloquium, 2009

[12] Ruser, H; Tröltzsch, U.; Horn, M.; Tränkler, H.-R.: Magnetische Drehmomentmessung mit Low-cost Sensor. Universität der Bundeswehr München

Kaj Sellschopp
Leiter Entwicklung und Konstruktion ZAE-AntriebsSysteme GmbH & Co KG, Schützenstraße 105, 22761 Hamburg
Tel.: 0 40 / 8 53 93-03 E-Mail: info@zae.de www.zae.de

Dr. rer. nat. Julia Manner
Geschäftsführung Manner Sensortelemetrie GmbH, Eschenwasen 20, 78549 Spaichingen
Tel.: 0 74 24 / 9 32 90 E-Mail: info@sensortelemetrie.de www.sensortelemetrie.de
