Tintenstrahldrucker 01.06.2015, 00:00 Uhr

Emissionsmessungen am Tonerprüfstand

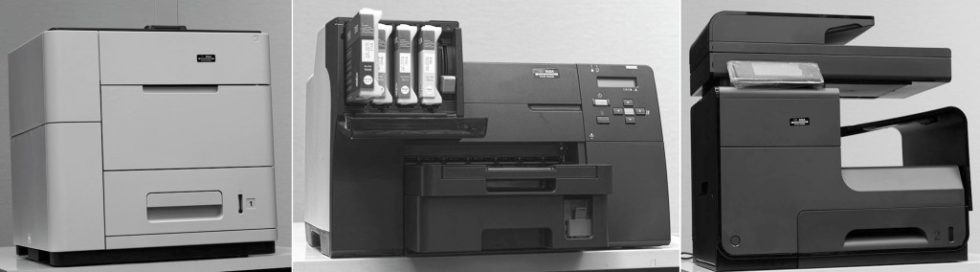

Bild 1. Untersuchte Drucker. Quelle: IFA

Bild 1. Untersuchte Drucker.

Foto: IFA

1 Einleitung

Laserdrucker stehen heute in vielen Büros. Die Diskussion um deren Emissionen schwelt seit Jahren. Als Alternative wurden immer wieder Tintenstrahldrucker genannt. Für professionelle Anwendungen waren diese Geräte aber häufig nicht geeignet, da die Druckgeschwindigkeiten deutlich geringer waren als die von Laserdruckern. Mittlerweile gibt es jedoch Tintenstrahldrucker, die ähnlich schnell arbeiten wie Laserdrucker. Realisiert wurden Druckgeschwindigkeiten von bis zu 100 Seiten/Minute bei einseitigem und 5pertik Seiten/Minute bei doppelseitigem Druck. Die Ausdrucke sind dokumentenecht nach der Papiertechnischen Stiftung (PTS), Heidenau, ehemals Bundesanstalt für Materialforschung und -prüfung (BAM), sodass sie auch in Anwaltskanzleien und Notariaten u. Ä. eingesetzt werden können.

Bislang ist nicht bekannt, welche Emissionen von schnellen Tintenstrahldruckern ausgehen. Die Anforderungen des Umwelt­zeichens „Blauer Engel“ gelten für alle Arten von Büro­geräten mit Druckfunktion; in der Vergangenheit wurden jedoch hauptsächlich Laserdrucker geprüft.

Um die Emissionen der Tintenstrahldrucker zu ermitteln, wurden die Geräte nach den Prüfkriterien des Blauen Engels geprüft. Das von der BAM entwickelte Prüfverfahren [1] nach RAL-UZ 171 [2] wurde um die Probenahme für sehr leicht flüchtige Lösemittel (very volatile organic compounds, VVOC) ergänzt, da Tinten solche Lösemittel enthalten, das Verfahren aber nur für volatile organic compounds (VOC) optimiert ist. Diese VVOC-Emissionsmessungen erforderten zu­nächst die Entwicklung eines neuen Probe­nahme- und Analysenverfahrens.

2 Aktivitäten und Methoden

Zunächst wurden drei am Markt erhältliche Tintenstrahldrucker einschließlich der zugehörigen Tinten beschafft (Bild 1).

Die Tinten wurden hinsichtlich ihrer chemischen Zusammensetzung analysiert und für die in den Tinten enthaltenen VVOC wurde ein Probenahme- und Analysenverfahren entwickelt. Die Tinten enthalten u. a. Ethanol, Aceton und 2-Propanol.

Die Gefahrstoffemissionen der Drucker wurden in der Prüfkammer des Instituts für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (IFA) nach den Kriterien des Blauen Engel ermittelt, wobei die Emissionsmessungen um VVOC-Bestimmungen ergänzt wurden.

Bestimmt wurden die Emissionsraten für VOC, Ozon, Staub einschließlich feiner und ultrafeiner Partikel für drei Drucker nach dem „Prüfverfahren für die Bestimmung von Emissionen aus Hardcopygeräten“ (Ausgabe Juli 2012) im Rahmen der Umweltzeichenvergabe für Bürogeräte nach RAL-UZ 171.

In Bild 2 ist der Prüfstand schematisch dargestellt.

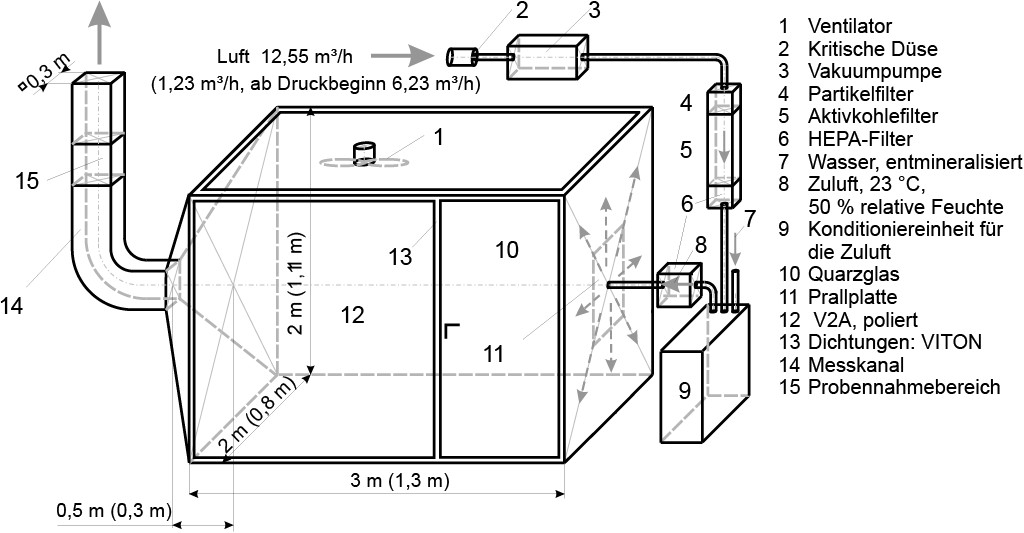

Bild 2. Schematische Darstellung des Prüfstands; HEPA: high efficiency particulate airfilter. Quelle: IFA

Bild 2. Schematische Darstellung des Prüfstands; HEPA: high efficiency particulate airfilter.

Foto: IFA

Je nach Gerätegröße stehen zwei Kammergrößen von 12,8 und 1,25 m³ zur Auswahl. Die Werte in Klammern beziehen sich auf die kleine Kammer, die in diesem Projekt verwendet wurde.

Bei Drucker 1 handelt es sich um einen monochromen Drucker, bei den Druckern 2 und 3 um Farbdrucker. Als Papier wurde Xtensa 80 g A4 hochweiß Artikel-Nr. 10001, Fa. DESKTOP, verwendet.

In Tabelle 1 sind die Untersuchungsbedingungen aufgeführt. Für Drucker 1 diente die Druckvorlage nach DIN 33870 [3] mit einem Flächendeckungsgrad von 5 % Schwarz als Testseite. Mit den Druckern 2 und 3 wurde als Testseite die Druckvorlage in Anlehnung an DIN 33870 [3] mit einem Farbenkreuz bedruckt, das einen Flächendeckungsgrad von 5 % je Farbe (gesamt 20 %) aufwies. Beispielhaft zeigt Bild 3 jeweils das erste Blatt der Druckdatei.

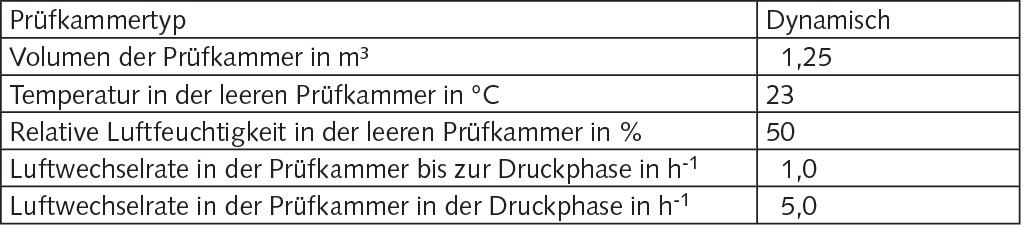

Tabelle 1. Untersuchungsbedingungen.

Tabelle 1. Untersuchungsbedingungen.

goto: www.ps.bam.de or http://o2.ps.bam.de

Bild 3a. Druckdatei für Drucker 1.

Foto: IFA

goto: www.ps.bam.de or http://o2.ps.bam.de

Bild 3b. Druckdatei für Drucker 2 und 3.

Foto: IFA



Mit jedem Drucker wurden jeweils drei identische Versuche (Tabelle 2) durchgeführt.

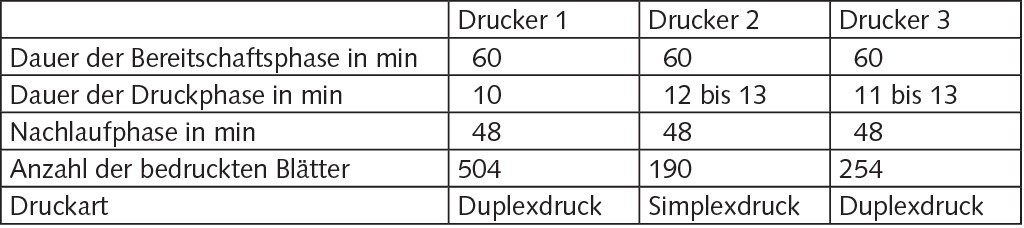

Tabelle 2. Versuchsparameter für die Emissionsprüfung der Tintenstrahldrucker.

Tabelle 2. Versuchsparameter für die Emissionsprüfung der Tintenstrahldrucker.

Durch die Reinigungs- und Kalibrierroutinen der Drucker können die Druckzeiten (= Dauer der Druckphase) trotz gleicher Anzahl bedruckter Blätter etwas variieren. In der Bereitschaftsphase ist der Drucker eingeschaltet, druckt aber noch nicht.

Das Beladen der Kammer und der Beginn der Konditionierungsphase fanden jeweils einen Tag vor den Emissionsmessungen statt.

Für VOC erfolgte die Probenahme auf Tenax TA mit einem Probenahmevolumenstrom von 200 ml/min und für VVOC auf Carbograph1TD/Carbopack X mit einem Probenahmevolumenstrom von 83 ml/min. Die Auswertung erfolgte nach Thermodesorption und GC/MS-Detektion. Um Fremdeinflüsse auf die Messergebnisse durch Luftverunreinigungen auszuschließen, erfolgten VOC- und VVOC-Blindmessungen in der leeren Kammer vor den jeweiligen Druckermessungen. Die in den Blindproben gefundenen Stoffe wurden aus den VOC- und VVOC-Werten der Bereitschafts- und der Druckphase herausgerechnet.

Für Ozon wurde die Konzentration während der gesamten Prüfung kontinuierlich mit einem Ozonanalysator, Modell 3010, Fa. Umwelt Pollution-Messtechnik (UPM) aufgezeichnet.

Gravimetrisch wurde die Staubkonzentration für die Druck- und Nachlaufphase mit dem Probenahmesystem PM4-G (Volumenstrom = 4 m³/h) und anschließender Differenzwägung der Filter mit einer Waage vom Typ Sartorius SE2-F bestimmt (Tabelle 3).

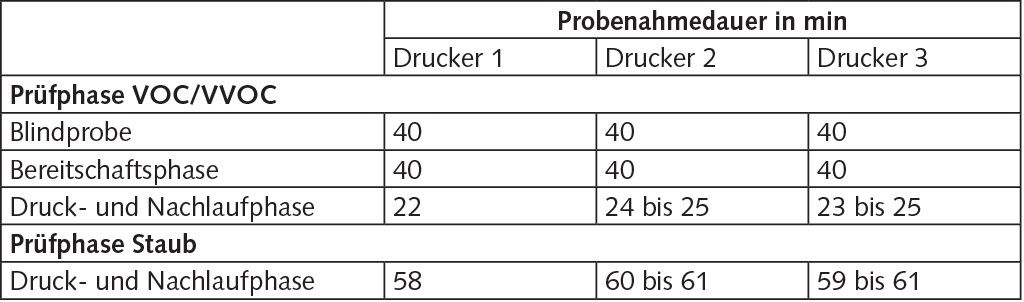

Tabelle 3. Zeitlicher Verlauf der Probenahme für VOC/VVOC und Staub.

Tabelle 3. Zeitlicher Verlauf der Probenahme für VOC/VVOC und Staub.

Für die Messung der feinen und ultrafeinen Partikel wurde die Partikelanzahl über den gesamten Partikelmessgrößenbereich des verwendeten Kondensationspartikelzählers „Grimm, Modell 54121202“ von 4 bis 3 000 nm akkumuliert (Tabelle 4).

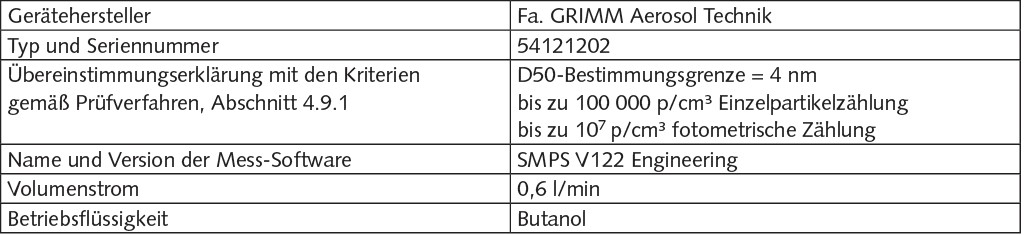

Tabelle 4. Beschreibung des Aerosolmessgerätes. PV: Prüfverfahren

Tabelle 4. Beschreibung des Aerosolmessgerätes. PV: Prüfverfahren



Sie wurde auf eine Druckzeit von 10 min bezogen. Für Druckgeräte mit einem Gerätevolumen ≤ 250 l ist ein Prüfwert ≤ 3,5 x 1011 Partikel pro 10 min einzuhalten. Für Druckgeräte mit einem Gerätevolumen > 250 l ist noch kein Prüfwert festgelegt. Die gemessene Partikelanzahl hat dann nur informativen Charakter. Am Partikelzähler wurde keine Verdünnungseinrichtung verwendet.

3 Ergebnisse

Alle im Folgenden zur Berechnung verwendeten Formeln sind in [1] angegeben.

Die Berechnung der Emissionsrate für VOC und VVOC (Tabelle 5) während der Bereitschaftsphase erfolgt gemäß [1].

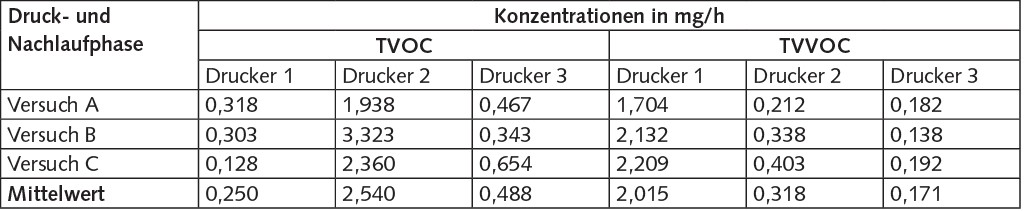

Tabelle 5. Ermittelte Konzentrationen für TVOC und TVVOC.

Tabelle 5. Ermittelte Konzentrationen für TVOC und TVVOC.

Berechnungsgrundlage ist die ermittelte Konzentration der letzten 40 min der einstündigen Bereitschaftsphase.

Die VOC-Emissionen der Einzelsubstanzen werden entsprechend dem Prüfverfahren nur dann zur TVOC-Emission aufsummiert, wenn sie über dem Schwellenwert liegen. Für Prüfkammern mit einem Volumen ≤ 5 m³ liegt der Schwellenwert bei 0,005 mg/h.

Sofern die Emissionen der Bereitschaftsphase über dem Schwellenwert liegen, werden sie zu den Emissionen der Druck- und Nachlaufphase addiert. Darum können die im Abschnitt 4 angegebenen Emissionsmittelwerte etwas höher sein als die der Druck- und Nachlaufphase. Die leichtflüchtigen Stoffe (VVOC) haben momentan für die Prüfkriterien zur Vergabe des „Blauen Engel“ nach RAL-UZ 171 nur informativen Charakter.

Erwartungsgemäß emittiert keiner der drei Tintenstrahldrucker Ozon.

Die Berechnung der Staubemissionsrate (Tabelle 6) erfolgte nach [1]. Die Rohdaten hierfür liefert eine Differenzwägung von unbelegtem und belegtem Staubfilter.

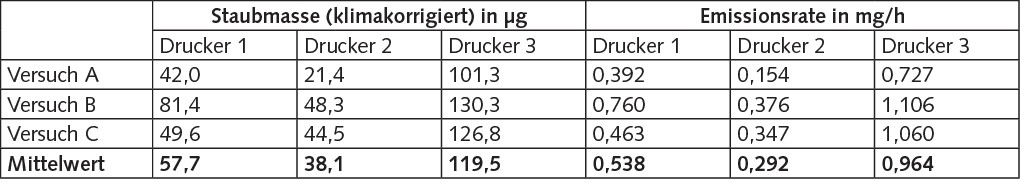

Tabelle 6. Gemessene Staubemissionen.

Tabelle 6. Gemessene Staubemissionen.

Auswirkungen auf Feuchtemassenveränderungen beim Wiegen infolge geringfügiger Klimaveränderungen im Wägeraum wurden mathematisch korrigiert.

Erwartungsgemäß emittierten alle Drucker nur geringe Anzahlen feiner und ultrafeiner Partikel. Da bei allen Druckern die Konzentrationsunterschiede vor und nach der Druckphase sehr gering waren, ist das Emissionsberechnungsverfahren entsprechend dem Prüfverfahren [1] nach RAL-ZU 171 nicht anwendbar. Aus diesem Grund werden hier keine Emissionen, sondern die gemessenen maximalen Partikelkonzentrationen (Tabelle 7) während der Druckphase angegeben.

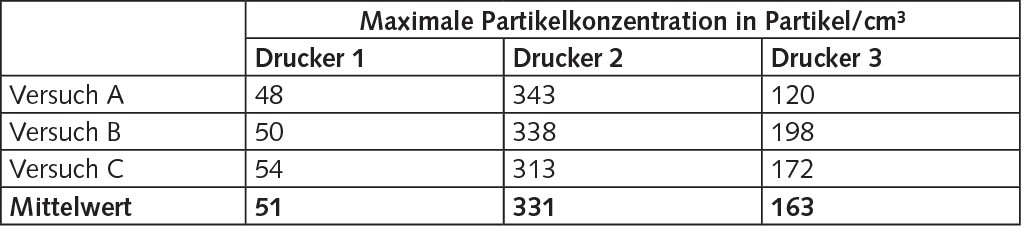

Tabelle 7. Gemessene Maximalwerte der Partikelkonzentration.

Tabelle 7. Gemessene Maximalwerte der Partikelkonzentration.

Die Partikelkonzentrationen lagen im Bereich von ca. 50 bis 330 Partikel/cm3 und damit auf einem sehr niedrigen Niveau: In normaler ungefilterter Umgebungsluft in der Versuchshalle wurden in Abhängigkeit von der Wetterlage zwischen 1 000 und 3 000 Partikel/cm³ gemessen.

4 Zusammenfassung

In Tabelle 8 sind die Emissionsraten der untersuchten Drucker den Anforderungen des Umweltzeichens gegenübergestellt.

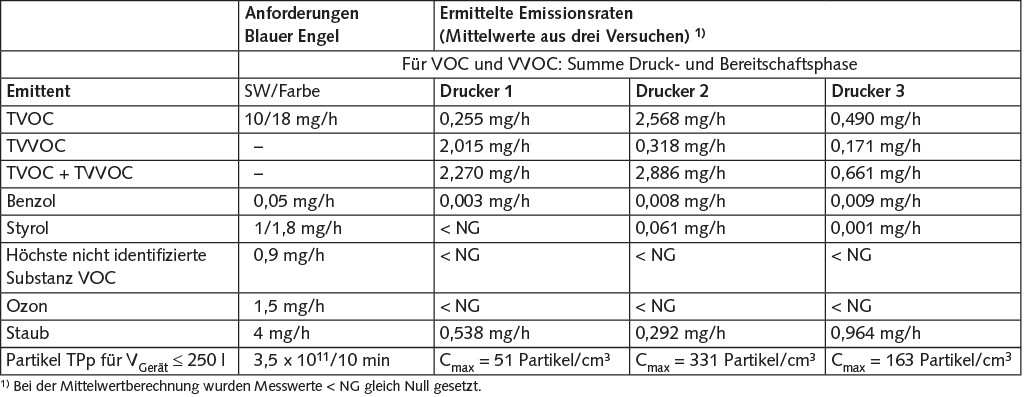

Tabelle 8. Zusammenstellung der Ergebnisse. NG = Nachweisgrenze

Tabelle 8. Zusammenstellung der Ergebnisse. NG = Nachweisgrenze

Die Annahme, dass bei Tintenstrahldruckern im Vergleich zu Laserdruckern der Vorteil der geringen Partikelemissionen durch eine höhere Lösemittelemission (VOC und VVOC) zunichte gemacht wird, hat sich nicht bestätigt. Selbst die Summe von VOC und VVOC ist geringer als die TVOC-Anforderungen für die Vergabe des Umweltzeichens „Blauer Engel“ für besonders emissionsarme Drucker. Tintenstrahldrucker haben gegenüber Laserdruckern den Vorteil, dass keine Ozon- und sehr niedrige Emissionen ultrafeiner Partikel auftreten. Damit stellen sie eine Alternative zu den ansonsten gebräuchlichen Laserdruckern dar. Dies gilt auch für die Druckgeschwindigkeit. Ermöglicht wird dies durch Druckköpfe, die über die gesamte Blattbreite reichen und somit nicht mehr bewegt werden müssen. Für Tintenstrahldrucker ergibt sich unter Umständen das Problem, dass die Tinten im Druckkopf eintrocknen oder einzelne Düsen verstopfen. Um die – teilweise automatisierten – Reinigungszyklen durchführen zu können, sollten die Geräte daher ständig am Stromnetz betrieben werden. Wegen der vergleichsweise großen, einzeln wechselbaren Tintenpatronen sind auch die Druckkosten pro Blatt gesenkt worden.

5 Einordnung der Ergebnisse

Über die hier nicht betrachteten Laserdrucker gibt es immer wieder Meldungen in den Medien, dass Personen ihre Gesundheit infolge von Emissionen aus diesen Geräten beeinträchtigt sehen. Bedingt durch die höheren Temperaturen beim Druckprozess von Laserdruckern wird in Abhängigkeit von Toner, Papier, Gehäusekunststoffteilen und Elektronikplatinen eine Vielzahl von Stoffen freigesetzt. Bezogen auf Einzelsubstanzen handelt es sich jedoch um sehr geringe Massen. Die auf den Probeträgern gesammelten Massen liegen im Nanogrammbereich. Wegen unterschiedlicher Auffassungen darüber, ob aufgrund der vielen verschiedenen VOC-Einzelsubstanzen eine Wechselwirkungs-Gefährdung vorliegt, gibt es bisher lediglich Empfehlungen für das Aufstellen und Betreiben von Laserdruckern, jedoch keine klaren Vorschriften.

Es bestehen begründete Zweifel, ob bei von Laserdruckern emittierten ultrafeinen Partikeln die Tonerpartikel den größten Anteil darstellen. Frühere Messungen mit einer speziellen Druckdatei (Dokument mit einem Satzpunkt pro Seite mit Schriftfarbe weiß) haben bereits gezeigt, dass – obwohl kein Toner auf das Papier übertragen wurde – ähnlich hohe Partikelanzahlen gemessen wurden, wie beim Druck mit den unter Abschnitt 2 beschriebenen Testseiten. Die Vermutung liegt nahe, dass es sich bei den meisten ultrafeinen Partikeln um verdampfte Flüssigkeiten wie z. B. Silikonöle handelt, die dann in der Luft zu Aerosolen auskondensieren.

Aus technischer Sicht steht den Anwendern mit den neuen Highspeed-Tintenstrahldruckern jetzt nicht nur im Homebereich, sondern auch für professionelle Büroanwendungen ein alternatives Druckverfahren zur Verfügung. Erste orientierende Messungen des IFA an drei Geräten ergaben keine auffälligen Emissionen aus diesen Geräten. Diese vorläufigen Resultate müssen nun mittels weiterer Stichproben in qualitativer und quantitativer Hinsicht erhärtet werden.

Literatur

  1. Prüfverfahren für die Bestimmung von Emissionen aus Hardcopygeräten im Rahmen der Vergabe des Umweltzeichens Blauer Engel für Bürogeräte mit Druckfunktion nach RAL-UZ 171 (Ausg. 7/2012). Hrsg.: Deutsches Institut für Gütesicherung und Kennzeichnung, Sankt Augustin 2012. www.blauer- engel.de/de/fuer-unternehmen/vergabegrundlagen
  2. Vergabegrundlagen für Umweltzeichen – Bürogeräte mit Druckfunktion (Drucker, Kopierer, Multifunktionsgeräte) RAL-UZ 171 (Ausg. 7/2012). Hrsg.: Deutsches Institut für Güte­sicherung und Kennzeichnung, Sankt Augustin 2012. www.blauer-engel.de/de/fuer-unternehmen/vergabegrundlagen
  3. DIN 33870: Büro- und Datentechnik, Anforderungen und Prüfungen für die Aufbereitung von gebrauchten Tonermodulen schwarz für elektrofotografische Drucker, Kopierer und Fernkopierer. Berlin: Beuth 2001.

Von H. Georg, A. Goebel, R. Ngazi

Dipl.-Ing. Hartmut Georg, Dipl.-Ing. Arno Goebel, Rachid Ngazi, Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (IFA), Sankt Augustin.
