Kabel- und Verbindungstechnologie 18.05.2022, 15:40 Uhr

Kleinster am Markt verfügbarer M12L-Stecker

Mit dem Epic Power M12L stellt Lapp in Hannover einen neuen Steckverbinder vor – den kleinsten am Markt verfügbaren Leistungsstecker mit L-Kodierung überhaupt.

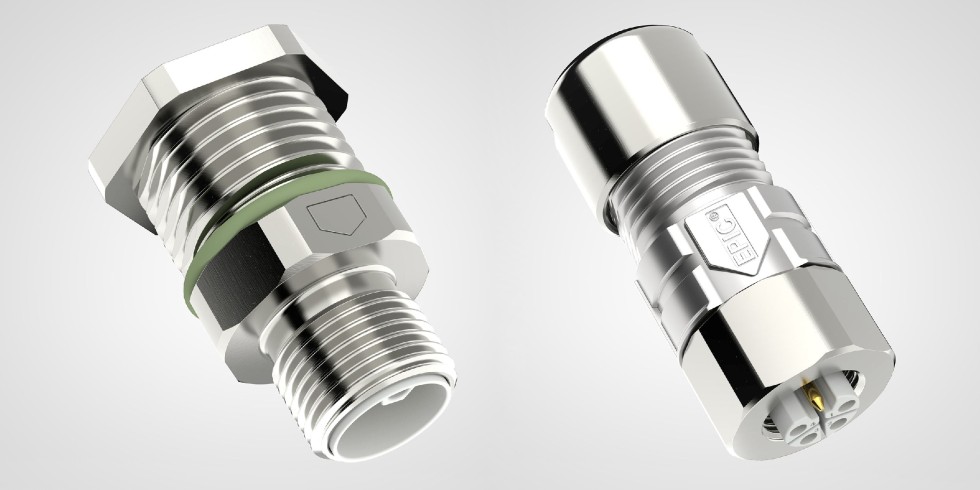

Der Epic Power M12L Leistungsstecker mit L-Kodierung ist der kleinste am Markt verfügbare M12L-Stecker. Foto: Lapp

Der Epic Power M12L Leistungsstecker mit L-Kodierung ist der kleinste am Markt verfügbare M12L-Stecker.

Foto: Lapp

Der Epic Power M12L eignet sich beispielsweise für kleine Roboter, sogenannte „Cobots“, die gemeinsam mit dem Menschen in der Fertigung oder im Lager agieren. Ein weiteres Anwendungsfeld sind fahrerlose Transportsysteme (FTS). Der Einsatz bei E/A-Modulen für Profinet ist ein weiteres großes Anwendungsfeld. Bis dato waren 7/8“-Steckverbinder die Standard Powerschnittstelle für Sensor/Aktor-Verteiler. Der Wechsel vom alten Standard hin zu M12L ermöglicht in der Größe um mehr als 50 % reduzierte Boxen. Die PNO hat für alle Profinet-Anwendungen den M12L-kodiert als Schnittstelle zur Stromversorgung definiert. Für Profinet-Geräte wie intelligente Motoren oder eben E/A-Module ist dies der gesetzte Standard.

Bei der Entwicklung des Steckverbinders beschritt man in Stuttgart neue Wege: Im Vorfeld wurden die technischen Eigenschaften des Leistungssteckers anhand von virtuellen Modellen simuliert und geprüft, danach ein 3D-Druck Modell erstellt.

Top Stellenangebote

Zur Jobbörse
SWM Services GmbH-Firmenlogo
Planung Netztrafostationen (m/w/d) SWM Services GmbH
München Zum Job
VDI Technologiezentrum GmbH-Firmenlogo
Projekt Manager*in in der Projektträgerschaft Materialien für Bau und Infrastruktur VDI Technologiezentrum GmbH
Düsseldorf Zum Job
Dyneon GmbH-Firmenlogo
Betriebsingenieur (m/w/d) Dyneon GmbH
Burgkirchen an der Alz Zum Job
FAULHABER-Firmenlogo
Versuchsingenieur (m/w/d) FAULHABER
Schönaich Zum Job
Excellence-Firmenlogo
Leitender technischer Planer (m/w/d) Umspannwerke Excellence
Hannover Zum Job
Excellence-Firmenlogo
Planungsingenieur (m/w/d) Versorgungsinfrastruktur Excellence
Braunschweig Zum Job
Excellence-Firmenlogo
Entwicklungsingenieur Elektrotechnik Wärmepumpen (m/w/d) Excellence
Göttingen, Hildesheim Zum Job
Süwag Energie AG-Firmenlogo
Senior Projektmanager Netzschutz und Leittechnik (m|w|d) Süwag Energie AG
Frankfurt am Main Zum Job
Süwag Energie AG-Firmenlogo
Senior Projektmanager Hochspannungsnetz (m|w|d) Süwag Energie AG
Frankfurt am Main, Pleidelsheim Zum Job
Süwag Energie AG-Firmenlogo
Sachbearbeiter Messtechnik (m|w|d) Süwag Energie AG
Hofheim Zum Job
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Konstruktionsingenieur (m/w/d) für Hochleistungsverstärkersysteme Rohde & Schwarz Österreich GesmbH
Rohde & Schwarz Österreich GesmbH-Firmenlogo
Softwareentwickler (m/w/d) Embedded Systems Rohde & Schwarz Österreich GesmbH
Berlin, Stuttgart Zum Job
FRITSCH Bakery Technologies GmbH & Co. KG-Firmenlogo
Teamleiter (m/w/d) Mechanische Konstruktion - Transportsysteme FRITSCH Bakery Technologies GmbH & Co. KG
Markt Einersheim Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leiter:in Automatisierung (w/m/d) im Bereich Planung und Bau Berliner Wasserbetriebe
battenfeld-cincinnati Germany GmbH-Firmenlogo
Project Engineer / Projektingenieur (m/w/d) im Vertrieb / Maschinenbau battenfeld-cincinnati Germany GmbH
Bad Oeynhausen Zum Job
Berliner Wasserbetriebe-Firmenlogo
Verkehrsingenieur:in Netze (w/m/d) Berliner Wasserbetriebe
Albert Handtmann Maschinenfabrik GmbH & Co. KG-Firmenlogo
Patentingenieur (m/w/d) Albert Handtmann Maschinenfabrik GmbH & Co. KG
Biberach an der Riß Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in (w/m/d) Projektabwicklung Netze Berliner Wasserbetriebe
PRIMAGAS Energie GmbH-Firmenlogo
Ingenieur (m/w/d) Technik und Sicherheit im Außendienst PRIMAGAS Energie GmbH
Brandenburg, Sachsen, Mecklenburg-Vorpommern, Berlin Zum Job
in-tech-Firmenlogo
Ingenieur Testautomatisierung (m/w/d) in-tech
verschiedene Standorte Zum Job

Verschiedene Varianten – für den nordamerikanischen Raum zertifiziert

Die mechanische L-Kodierung des Steckgesichts verhindert Fehlstecken mit dem Gegensteckverbinder. Ein Crimpanschluss stellt eine vibrationssichere Verbindung her, sorgt für Kontaktierungssicherheit zwischen Kontakt und Leitung und eignet sich für die automatisierte Konfektionierung. Im gesteckten und verriegelten Zustand kann Schutzart IP 65/67 und IP69 erreicht werden. Dank UL-Zertifizierung ist der Epic Power M12L auch im nordamerikanischen Raum zugelassen. Den Stecker gibt es auch als vierpolige Variante mit schwarzem Isolierkörper und als 4+FE-Variante mit grauem Isolierkörper und Funktionserdekontakt (FE). Passend zu der Produktserie stehen weitere Ergänzungen zur Verfügung (Kupplungsstecker, Anbaugehäuse, Kabelstecker). Alle Versionen sind wahlweise auch mit Lötkontakten erhältlich.

Weitere Neuheiten aus der Epic-Reihe

Auch bei den Epic-„Klassikern“ präsentiert Lapp einige Neuheiten: Etwa die Rechtsteckverbinder-Einsätze Epic H-Q 5 (fünfpolig, bis 30 A) und Epic H-Q 7 (siebenpolig, bis 10 A). Neu sind zudem die crimpbaren Epic H-Q 5 PE Kontakte, geeignet als vibrationssichere PE-Schutzleiterkontakte für die Rechtecksteckverbinder-Einsätze Epic H-Q 5 und Epic H-Q 7. Auch in Hannover vorgestellt wird der Epic MH 2 40A, ein zweipoliger Rechtecksteckverbinder-Einsatz für das modulare System Epic MH. Er ist leistungsstark bis 40 A und eignet sich auch für Bahnanwendungen. (mds)

U.I. Lapp GmbH, Halle 11, Stand C03
