Künstliche Intelligenz 18.05.2022, 07:38 Uhr

Blechteile automatisiert vereinzeln – robuster und schneller

Im Forschungsprojekt „FabOS“ entwickelt das Fraunhofer IPA gemeinsam mit Partnern unter anderem eine „Griff-in-die-Kiste“-Anwendung, die das verbesserte Erkennen, Greifen und definierte Ablegen von Blechteilen möglich macht.

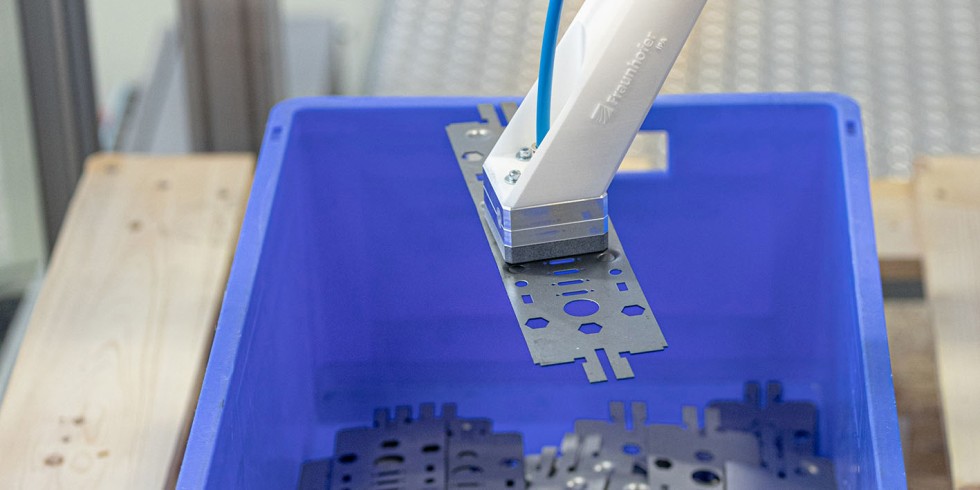

Intelligente Algorithmen zur Bildverarbeitung des Fraunhofer IPA und eine KI-basierte Bauteilerkennung der Firma Compaile erlauben einen
leistungsfähigen Griff-in-die-Kiste. Foto: Fraunhofer IPA / Rainer Bez

Intelligente Algorithmen zur Bildverarbeitung des Fraunhofer IPA und eine KI-basierte Bauteilerkennung der Firma Compaile erlauben einen leistungsfähigen Griff-in-die-Kiste.

Foto: Fraunhofer IPA / Rainer Bez

Erste Technologien des entstehenden Demonstrators zeigen die Partner vom 30. Mai bis 2. Juni 2022 auf der Hannover Messe. Der Griff-in-die-Kiste gilt dabei als „Königsdisziplin“ der Robotik und ist in vielen Produktionen eine nachgefragte Option. Allerdings sind die Herausforderungen beträchtlich, sodass die Anwendung oft nicht umgesetzt wird. Hierfür gibt es zwei typische Gründe.

Warum ist die Handhabung so problematisch?

Zellen mit Griff-in-die-Kiste sind das erste Glied einer verketteten Produktions- oder Montagelinie, müssen also einen garantierten Takt erbringen. Oft erkennt das Robotersystem aber nicht alle Teile, sodass Mitarbeitende die Reste händisch entnehmen müssen. Das bringt die Linie aus dem Takt. Hinzu kommt: Je leerer die Kiste wird, umso länger braucht oft das Robotersystem zur Entnahme. Die Schwankungen in der Taktzeit können entweder über eine „Worst-Case-Auslegung“ oder über Puffer ausgeglichen werden. Beides ist nicht ideal.

Top Stellenangebote

Zur Jobbörse
Airbus-Firmenlogo
Program Certification Engineering (d/m/f) Airbus
Manching Zum Job
Max Bögl Bauservice GmbH & Co. KG-Firmenlogo
Gruppenleiter (m/w/d) Konstruktion Stahlbrücken Max Bögl Bauservice GmbH & Co. KG
Sengenthal Zum Job
Zweckverband Bodensee-Wasserversorgung-Firmenlogo
Projektmanager (m/w/d) Infrastrukturprojekte Zweckverband Bodensee-Wasserversorgung
Stuttgart Zum Job
Hamburger Hochbahn AG-Firmenlogo
IT-Systemingenieur*in Leitsysteme Busbetrieb Hamburger Hochbahn AG
Hamburg Zum Job
Allbau Managementgesellschaft mbH-Firmenlogo
Bauprojektleitung (m/w/d) "Technische Projekte" Allbau Managementgesellschaft mbH
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement Bereich Mobilität / Verkehr THOST Projektmanagement GmbH
Nürnberg,Hannover Zum Job
Berliner Wasserbetriebe-Firmenlogo
Projektleiter:in für große Investitionsprojekte (w/m/d) Berliner Wasserbetriebe
Zweckverband Bodensee-Wasserversorgung-Firmenlogo
Planungskoordinator (m/w/d) im Projekt Zukunftsquelle Zweckverband Bodensee-Wasserversorgung
Stuttgart Zum Job
Airbus-Firmenlogo
FCAS2023 Flight Simulation Architect (d/f/m) Airbus
Manching Zum Job
Berliner Wasserbetriebe-Firmenlogo
Leitende:r Ingenieur:in der technischen Betriebsführung / Klärwerk Wansdorf (w/m/d) Berliner Wasserbetriebe
Schönwalde-Glien Zum Job
Airbus-Firmenlogo
FCAS2023 Flight Simulation Integration Engineer (d/f/m) Airbus
Manching Zum Job
Cycle GmbH-Firmenlogo
Entwicklungsingenieur für Elektronik (m/f/d) Cycle GmbH
Hamburg Zum Job
THOST Projektmanagement GmbH-Firmenlogo
Ingenieur*in (m/w/d) im Projektmanagement Bereich verfahrenstechnischer Anlagenbau (Chemie und Pharma) THOST Projektmanagement GmbH
Nürnberg,Hannover,Berlin,Leipzig,Hamburg Zum Job
Mitscherlich PartmbB-Firmenlogo
Patentingenieur (w/m/d) Fachrichtung Elektrotechnik, Nachrichtentechnik, Maschinenbau oder vergleichbar Mitscherlich PartmbB
München Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Elektrotechnik (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen,Lingen (Ems) Zum Job
newboxes GmbH-Firmenlogo
Projektingenieur Produktentwicklung (m/w/d) newboxes GmbH
Deutschlandweit Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Mess-, Steuer- und Regelungstechnik (MSR) (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen Zum Job
VTA Verfahrenstechnik und Automatisierung GmbH-Firmenlogo
Ingenieur:in Automatisierungstechnik (w/m/d) VTA Verfahrenstechnik und Automatisierung GmbH
Gelsenkirchen Zum Job
Leviat GmbH-Firmenlogo
Bauingenieur (m/w/d) Leviat GmbH
Langenfeld (NRW) Zum Job
ILF Beratende Ingenieure GmbH-Firmenlogo
Projekt- und technischer Angebotsingenieur (m/w/d) ILF Beratende Ingenieure GmbH
München, Bremen, Hamburg, Essen, Berlin Zum Job

Um diese Probleme zu lösen, entwickelt das Fraunhofer IPA seit vielen Jahren die Technologien rund um den Griff-in-die-Kiste weiter. Besonders im Blick haben die Forscher Lösungen für Bauteile, die für die Bildverarbeitung des Robotersystems schwierig zu erkennen sind. Der neu entstehende Demonstrator setzt deshalb die Griff-in-die-Kiste-Anwendung mit Blechteilen um. Die Anwendung wurde mit dem Praxispartner im Projekt, der Firma Trumpf, definiert, der auch die Bauteile bereitstellt. Die IPA-Experten entwickeln die Anwendung gemeinsam mit der Firma Compaile. Der entstehende Demonstrator ist Teil des Forschungsprojekts FabOS, dessen Ziel es ist, ein offenes, verteiltes, echtzeitfähiges und sicheres Betriebssystem für die Produktion zu schaffen. Das Projekt wird vom Bundesministerium für Wirtschaft und Klimaschutz gefördert.

Blechteile bestens im Blick

Aufgabe der IPA-Expertinnen und Experten ist, ihre Algorithmen für die Bildverarbeitung an die Herausforderungen der Blechteilerkennung anzupassen. Hierfür nutzen sie die bestehende Software „bp3“, die bereits in einigen Produktionen im Dreischicht-Betrieb im Einsatz ist und die Firmen über eine Lizenz erwerben können. Um die flachen Blechteile gut erkennen zu können, werden zunächst mithilfe von Kameras 3D-Daten der Bauteile erzeugt. Die Algorithmen fokussieren sich dann auf Flächen und Kanten, um die Bauteile besser erkennen und sie insgesamt robuster und schneller handhaben zu können. Dazu gehört auch das definierte Ablegen, damit das Bauteil direkt dem nächsten Prozessschritt zugeführt werden kann.

Perspektivisch ist geplant, mithilfe von KI-Methoden ein kontinuierliches Lernen zu ermöglichen. Das heißt, dass die Software beispielsweise aus Fehlgriffen lernen würde. Gibt es mehrere Griff-in-die-Kiste-Zellen, könnten die Daten aller Zellen zentral verarbeitet und Erkenntnisse daraus an die Zellen zurückgespielt werden. Auch ist geplant, das Robotersystem anhand von Bauteildaten in einer Simulationsumgebung für das Greifen zu trainieren.

Bauteile fehlerfrei zuordnen

Die Firma Compaile ergänzt die Anwendung mit einer KI-basierten Bauteilerkennung. Diese beruht nicht auf klassischer Bildverarbeitung, sondern auf einem inhaltlichen Ähnlichkeitsvergleich des Bauteils. Basierend auf neuronalen Netzen, kann das Bauteil vorliegenden Konstruktionsplänen zugeordnet werden. Zudem geben die neuronalen Netze aus, wie wahrscheinlich es ist, dass sie mit ihrer Angabe richtig liegen. So kann die Anlage sich vollautomatisch auf das aktuelle Bauteil einstellen,ohne dass eine Fachkraft dieses vorgeben muss. Im Gegensatz zur üblichen Klassifizierung mit neuronalen Netzen benötigt der inhaltliche Ähnlichkeitsvergleich keine Anpassungen für neue, bisher unbekannte Bauteile.

Die beschriebene Technologie der KI-basierten Bauteilerkennung wird erstmalig auf der diesjährigen Hannover Messe zu sehen sein. Weiterhin planen die Projektpartner, den gesamten Demonstrator mit allen dazugehörigen Technologien vom Fraunhofer IPA und von Compaile im Laufe des kommenden Jahres zu präsentieren. (be)

Fraunhofer IPA: Halle 5, Stand F54

www.ipa.fraunhofer.de
