Bearbeitung mit Highspeed 27.09.2021, 10:30 Uhr

Werkzeuge werden produktiver und nachhaltiger

Bei der fortschrittlichen Werkstückherstellung werden immer öfter „unkonventionelle“ Prozesse genutzt. Wie lässt sich z.B. das Hochgeschwindigkeits-Schruppen auf Maschinen mit geringerer Leistungsaufnahme realisieren?

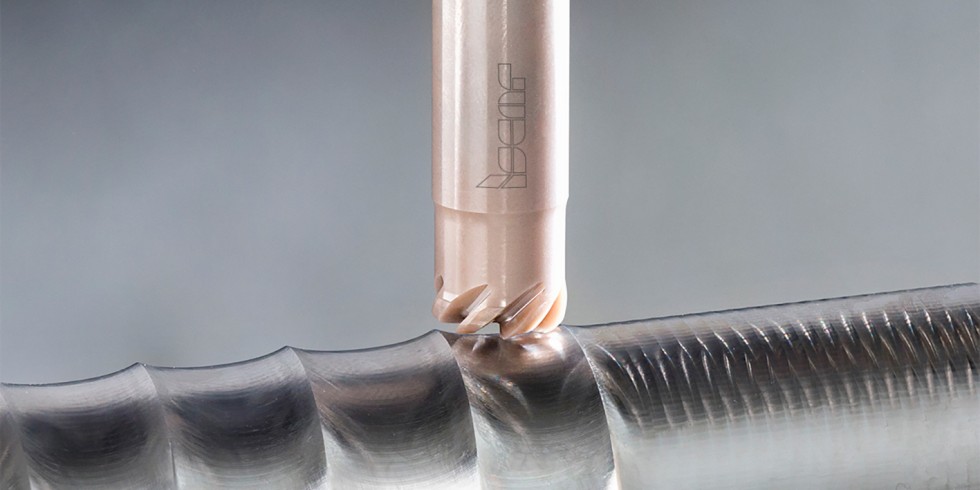

Die Vollkeramik-Schaftfräser bieten einen hohen Zeitgewinn: Sie erlauben Schnittgeschwindigkeiten bis zu 1000  m/min und sind in einem großen Durchmesserbereich verfügbar. Foto: Iscar

Die Vollkeramik-Schaftfräser bieten einen hohen Zeitgewinn: Sie erlauben Schnittgeschwindigkeiten bis zu 1000  m/min und sind in einem großen Durchmesserbereich verfügbar.

Foto: Iscar

Technologien verändern sich – und dies erfordert neue, produktivere, wirtschaft­lichere und nachhaltigere Bearbeitungskonzepte. Mit der Hochgeschwindigkeitsbearbeitung (HSM – High Speed Machining) können Metall-Be- und -Verarbeiter heutigen industriellen Anforderungen gerecht werden. Innovative Werkzeughersteller unterstützen ihre Kunden dabei mit modernen, exakt für die Aufgabe passenden Lösungen. Ein Fokus liegt aktuell auf dem Hochgeschwindigkeits-Schruppen mit geringer Leistungsaufnahme. Ein Ettlinger Werkzeugspezialist hat deshalb beispielsweise ideal für die HSM geeignete Werkzughalter- und Zerspanwerkzeug-Serien in sein Portfolio aufgenommen.

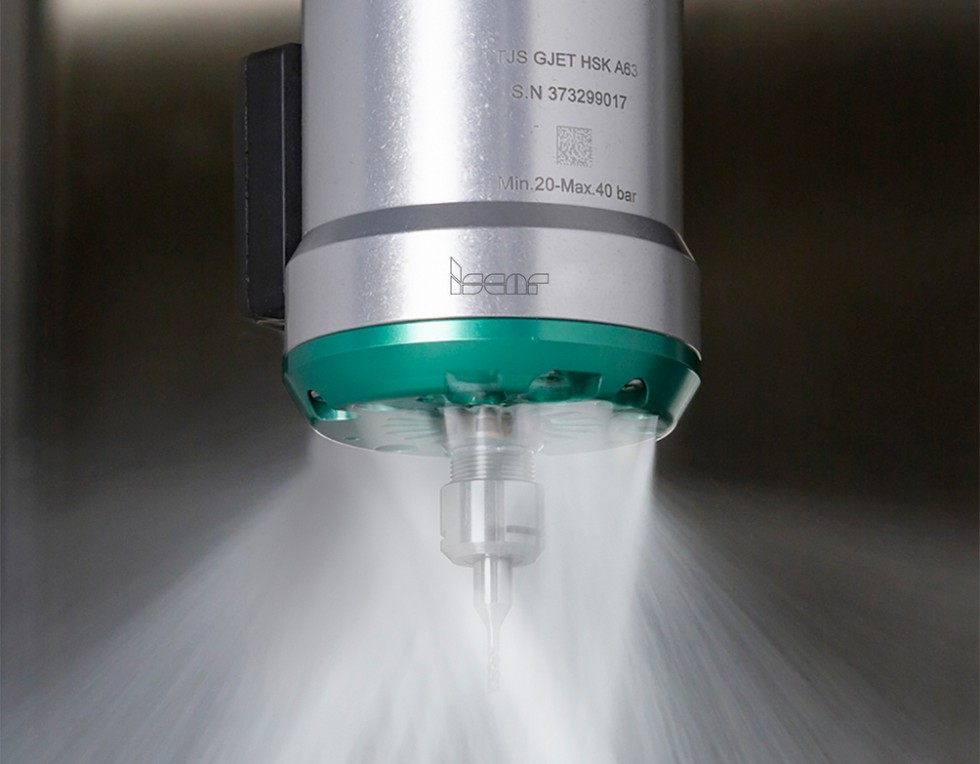

Die kompakten, kühlmittelbetriebenen Schnelllaufspindeln der „Spinjet“-Serie können Drehzahlen bis zu 55 000 Umdrehungen in der Minute erreichen.

Foto: Iscar

Worauf kommt es bei der Hochgeschwindigkeitszerspanung an?

Mit hohen Schnittgeschwindigkeiten wirtschaftlicher arbeiten – angesichts der Mechanik eines schnell rotierenden Körpers und in Bezug auf die Bearbeitungsgenauigkeit rückte die Werkzeugpräzision in den vergangenen Jahren in den Fokus der Hersteller und Anwender. Sie wirft jedoch Fragen auf: Warum wird die Hochgeschwindigkeitsbearbeitung auch immer häufiger beim Schruppen eingesetzt? Und wie gestalten Hersteller von Zerspanungswerkzeugen ihre Lösungen, um den neuen Anforderungen aus der Industrie gerecht zu werden?

Metallverarbeitende Betriebe setzen seit den 1990er Jahren auf die Hochgeschwindigkeitsbearbeitung Das führte zu tiefgreifenden Veränderungen in der Technologie und im Maschinenbau. Um den aktuellen Anforderungen an die Genauigkeit gerecht zu werden, mussten die Werkzeuge immer präziser werden. Es gilt, wiederholbare Toleranzwerte bei Zerspanungsprozessen zu erreichen. Abhängig ist dies von der Bearbeitungsmethode, also Fräsen, Drehen oder Bohren, sowie der Art der Bearbeitung, beispielsweise Schruppen, Vordrehen oder Schlichten.

Hohe Präzision ist beim HSM-Prozess „ein Muss“

Gerade bei der Herstellung vorgeformter Halbzeuge ist eine hohe Genauigkeit bei der Hochgeschwindigkeitsbearbeitung gefordert. Mit 3D-Druck-, Metallspritzgieß- und modernen Gießverfahren kommt die Rohteilkontur der Werkstücke ihrer endgültigen Form bereits sehr nahe. Verarbeiter müssen daher selten viel Material bei der weiteren Bearbeitung abtragen. Im Werkzeug- und Formenbau hat sich die HSM als echte Alternative zu herkömmlichen Methoden etabliert und die Produktionszeiten deutlich verkürzt. Auch in der Luft- und Raumfahrtindustrie eignet es sich für schwer zu zerspanende, hitzebeständige Superlegierungen. Dazu sind Keramikwerkzeuge mit sehr hohen Schnittgeschwindigkeiten bei gering abzutragenden Materialvolumen inzwischen üblich. Gleiches gilt für die Herstellung von Aluminiumkomponenten.

Wo liegen die Vorteile des Verfahrens?

Bearbeitungsprozesse mit wenig Materialabtrag pro Arbeitsgang verbrauchen weniger Energie, es entsteht kaum Wärme und die Oberflächengüte steigt. In der Regel setzen Anwender rotierenden Werkzeugen wie Fräser ein. Bei Bauteilen mit komplexen Profilen eignet sich das Hochgeschwindigkeits-Trochoidalfräsen, ein Schruppverfahren mit niedrigen Belastungswerten. Der schnell rotierende Fräser bewegt sich auf einer durch ein CAD/CAM-System errechneten, komplexen Werkzeugbahn und zerspant dünne und breite Werkstoffschichten. Danach besitzt das Bauteil schon fast seine endgültige Kontur. Die noch verbleibende dünne Materialschicht wird im nächsten Schritt mittels Hochgeschwindigkeits-Schlichten entfernt. Ein typisches Beispiel hierfür ist die Herstellung von Blisks und Antriebsräder.

Was sind die Schlüsselelemente zur Umsetzung der Strategie?

Die passende Maschine, eine effektive Bearbeitungsstrategie, eine stabile Werkzeughalterung und das Werkzeug sind die Schlüsselelemente der HSM. Mehrachs-Bearbeitungszentren mit geringer Leistungsaufnahme, die speziell für das schnelle Bearbeiten entwickelt wurden, verfügen über ein hohes Drehmoment, einen entsprechenden Antrieb und eine effektive Steuerung mit intelligenter Software. Anwender können damit mit maximaler Effizienz arbeiten. Moderne Werkzeughalter sind für einen erweiterten Drehzahlbereich ausgelegt. Das Zerspanungswerkzeug, kann dabei das schwächste Glied der Kette sein. Jede Verbesserung des Tools kann für die Umsetzung entscheidend sein. Deshalb entwickeln die Hersteller ständig neue Lösungen, um den steigenden Ansprüchen gerecht zu werden.

Erwartet werden langlebigere und effizientere Werkzeuge, die bei deutlich erhöhten Schnittgeschwindigkeiten und Vorschüben zuverlässig arbeiten. Niedrigere Fertigungstoleranzen erfordern präzisere und gut ausgewuchtete Werkzeuge mit guten Standzeiten, mit denen hohe Drehzahlen möglich sind. Gemäß seinem Motto „Where innovation never stops!“ hat der Werkzeugspezialist aus Ettlingen eine Reihe von Lösungen entwickelt, die Hochgeschwindigkeits-Bearbeitungskonzepten neue Impulse verleihen. Dazu gehören insbesondere auch die Vollhartmetall (VHM)-Werkzeuge.

Mehr Schneiden, weniger Vibrationen

Die VHM-Schaftfräser mit mehreren Zahnreihen aus der „Chatterfree“-Linie wurden von Iscar speziell für die vibrationsarme Hochgeschwindigkeitsbearbeitung entwickelt. Ihr Design zeichnet sich durch unterschiedliche Spiralwinkel, ungleiche Teilung und eine speziell geformte Spankammer aus. Diese Baureihe ist für Anwendungen wie Hochgeschwindigkeits-Vor- und Fertigfräsen sowie Trochoidalschruppen geeignet. Das Sortiment umfasst mehrere Schaftfräser-Familien für unterschiedliche Anwendungen. Schaftfräser mit sieben Schneiden und aus einer ultrafeinen Hartmetall-Sorte sind für das Schruppen harte Werkstoffe und zum Schlichten ausgelegt.

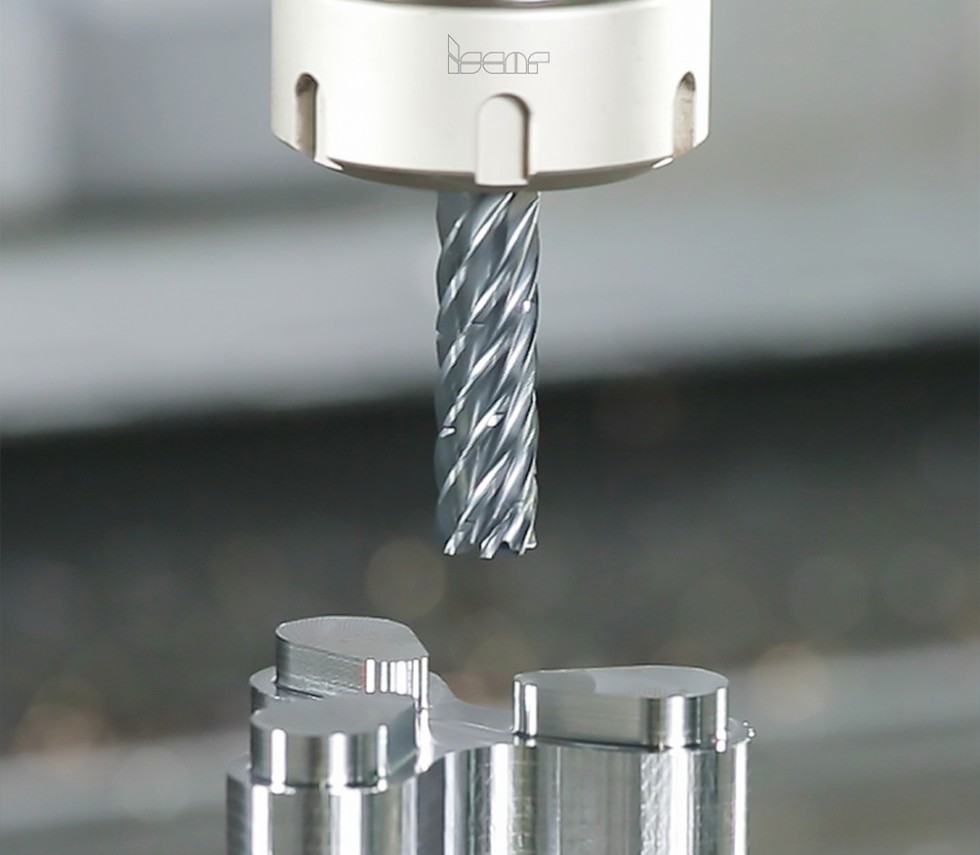

Die neueste Weiterentwicklung der „Chatterfree“-Linie für vibrationsarme Hochgeschwindigkeitsbearbeitungen integriert Spanteiler in das Design der Schaftfräser.

Foto: Iscar

Darüber hinaus sind Schaftfräser mit sieben und neun Schneiden zum Trochoidalfräsen komplexer Bauteile aus Titan entstanden. Mit ihrer besonderen Mikro- und Makrogeometrie bilden sie die „Ti-­Turbo“-Familie – dieser Name spiegelt die hohen Abspanraten beim Fräsen von Titan wider. Die neueste Weiterentwicklung der Chatterfree-Linie integriert Spanteiler in das Design der Schaftfräser. Beim Trochoidalfräsen sind die Späne dünn, aber lang. Die Spanteilung in kürzere Segmente trägt zu einer besseren Spanabfuhr und Oberflächengüte bei. Das erhöht die Genauigkeit und Effektivität beim Hochgeschwindigkeits-Schruppen. Die Spanteiler, auch „Chip-Splitter“ genannt, verringern zugleich Vibrationen und reduzieren die Schnittkräfte, wodurch sie die trochoide Fräs- und Bearbeitungsleistung bei großen Auskragungen deutlich verbessern.

Keramik-Tools machen einen schnellen Schnitt möglich

Das Fräsen von schwer zerspanbaren, hoch hitzebeständigen Superlegierungen (HTSA) durch Hartmetallwerkzeuge erfolgt bei niedrigen Schnittgeschwindigkeiten. Normalerweise liegen diese zwischen 20 und 40 Metern in der Minute. HSM mit geringem radialem Eingriff bis maximal 10 Prozent des Fräserdurchmessers erlaubt Schnittgeschwindigkeiten von 70 bis 80 Metern in der Minute. Um wettbewerbsfähig zu bleiben, wollen Metallverarbeiter die Produktivität bei der Herstellung von Teilen aus HTSA steigern. Eine Stellschraube hierfür ist die niedrige Schnittgeschwindigkeit. Verbessern lässt sich dies mit dem Einsatz von Schneidkeramik als Werkzeugmaterial.

Vollkeramik-Schaftfräser des Ettlinger Spezialisten erlauben eine deutlich erhöhte Schnittgeschwindigkeit von bis zu 1000 Metern in der Minute . Im Vergleich zu Werkzeugen aus VHM ist das eine Steigerung um den Faktor zwölf. Die neuen Schaftfräser sind mit Durchmessern von sechs bis 20 Millimetern erhältlich. Sie sind mit drei oder sieben Schneiden ausgestattet. Die Einführung der Keramik-Schaftfräser zum Schruppen hat die Bearbeitungszeiten deutlich verkürzt und den Weg zu einer schnellen Vorformung eines Bauteils für das Schlichten geebnet.

Hochgeschwindigkeits-­MultiMaster steigern Variabilität und Wirtschaftlichkeit

Zum Hochgeschwindigkeitsfräsen mit großer Reichweite sind VHM-Werkzeuge keine wirtschaftlich attraktive Option – Fräser aus Werkzeugkörper mit Hartmetall-Fräskopf dagegen schon. Dieser Ansatz ist das Herzstück von Iscars „Multi-Master“-Familie aus Werkzeugen mit auswechselbaren Fräsköpfen.

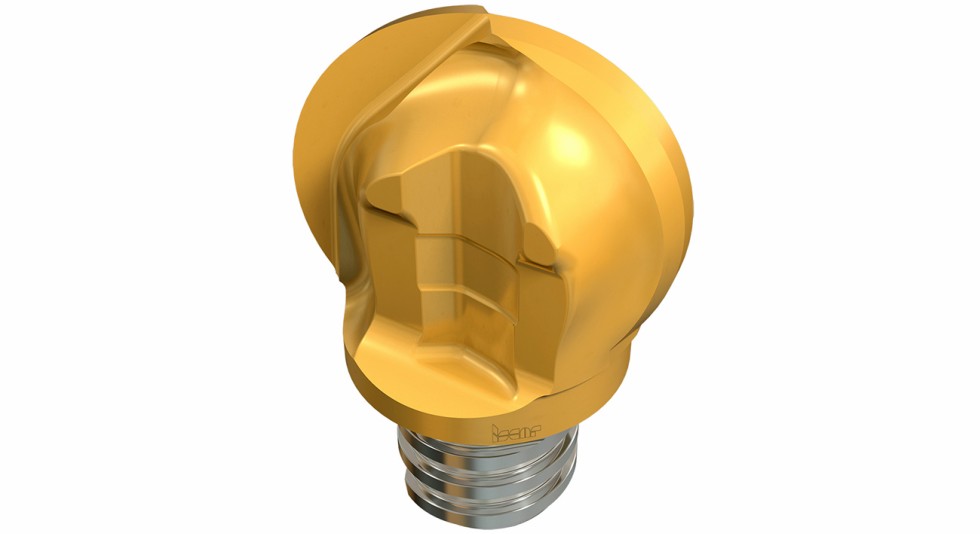

Für das Schlichten von 3D-Oberflächen an Bauteilen aus harten Werkstoffen eignen sich die „MM HBR“-Kugelfräsköpfe: Sie bieten eine über Zentrum schneidende, sphärische 240°-Geometrie.

Foto: Iscar

Eine große Auswahl an Werkzeugkörpern, Fräsköpfen, Erweiterungen und Reduzierungen erlaubt eine große Zahl an unterschiedlichen Werkzeugkonfigurationen und verringern den Bedarf an Sonderwerkzeugen. Die entfallende Rüstzeit ist ein großer Vorteil der Linie. Anwender können den Fräskopf ersetzen, ohne das Werkzeug von der Maschinenspindel zu nehmen. Beim Austausch eines abgenutzten Fräskopfes ist keine zusätzliche Werkzeugvermessung oder eine entsprechende CNC-Programmeinstellung erforderlich.

Die Steifigkeit, eine ausgewogene Struktur sowie hohe geometrische Präzision befähigen Multi-Master für die Hochgeschwindigkeitsbearbeitung. Ein typisches Beispiel für diese Anwendung ist das Schlichten von 3D-Oberflächen von Bauteilen aus harten Werkstoffen. Für diese Art von Anwendung wurden die „MM HBR“-Kugelfräsköpfe entwickelt, die sich durch eine über Zentrum schneidende, sphärische 240°-Geometrie und h7-Toleranzen für den Kopfdurchmesser auszeichnen.

Zuverlässige Werkzeughalter runden das Spektrum für HSM ab

Hochgeschwindigkeitsbearbeitung erfordert zuverlässige, hochwertige, gut ausgewuchtete und präzise Werkzeughalter. Thermische Schrumpffutter haben sich für diese Anwendung bewährt. Die „Shrinkin“-Schrumpffutter-Linie umfasst die „X-Stream“-Familie sowie Thermofutter mit Kühlmittelkanälen entlang des Werkzeugschafts. Das neue Design erlaubt die zielgerichtete Kühlmittelzufuhr direkt in die Schnittzone. Beim Hochgeschwindigkeitsfräsen von Luft- und Raumfahrtkomponenten, etwa von Blisks, verbessert ein gut gelenktes Kühlmittel die Leistung deutlich. Bei tiefen Taschen und Kavitäten haben die neuen Aufnahmen mit zielgerichteter Kühlmittelzuführung die Schlichtdurchgänge minimiert, die Spanabfuhr verbessert und die Standzeit erhöht.

Die kompakten, kühlmittelbetriebenen Schnelllaufspindeln der „Spinjet“-Serie können Drehzahlen von bis zu 55.000 Umdrehungen in der Minute erreichen. Damit können Anwender ihre Bearbeitungsmaschinen mit dem eigenen Kühlschmierstoff von Niedrig- auf Hochgeschwindigkeit aufrüsten und für die HSM bereit machen.

Das könnte Sie auch interessieren:

Werkzeugspezialist treibt nachhaltige Produktion voran

Perfekte Zähne für hohe Drehmomente

Aluminium trocken fräsen – Vorteile, Risiken und Lösungen für diese Frässtrategie

Von Erich Timons

Erich Timons ist CTO / Technischer Leiter bei der Iscar Germany GmbH in Ettlingen. Foto: Iscar
