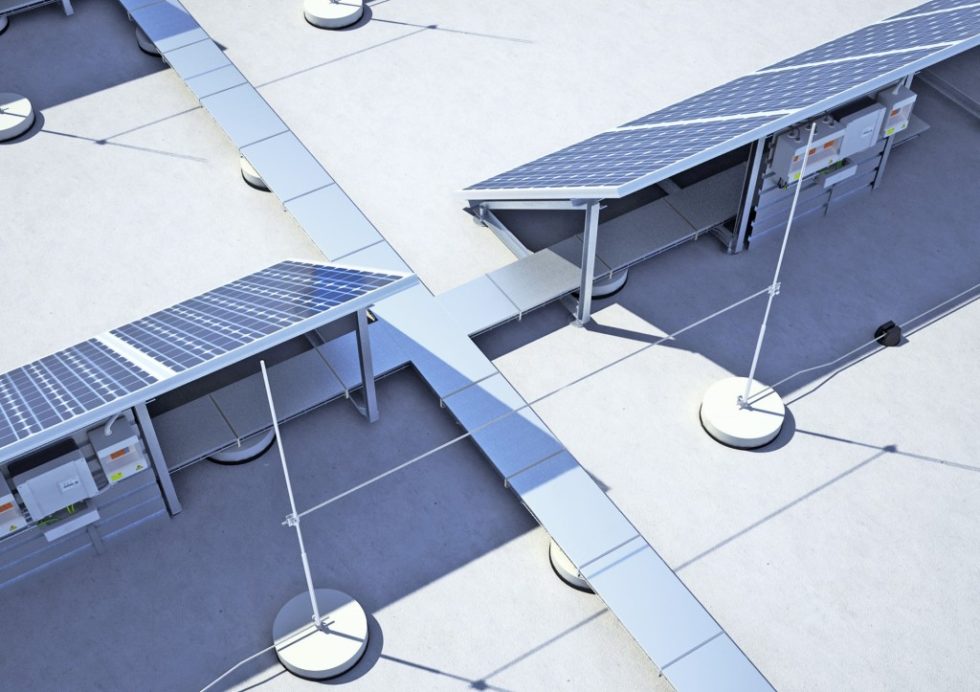

Energiesysteme im Smart Grid sicher betreiben

Das moderne Energienetz fordert eine dezentrale Energieerzeugung aus PV-, Windkraft- und Biogas-Anlagen in Kombination mit herkömmlichen Kraftwerken. Im Smart Grid müssen die lokalen Stromerzeuger, Verbraucher und Speicher-Systeme koordiniert und effizient geführt werden. In Privathaushalten ergänzt das Smart Home oder auch Smart Building genannte Energienetz die Energieumsätze. Der Elektroinstallateur verbindet die Gebäudetechnik mit moderner Heizungs- und Klimatechnik bis zu den Haushaltsgeräten zu einem intelligenten Netzwerk. Blitze und Überspannungen gefährden die modernen elektronischen Geräte und können bis zu einem kostspieligen Totalausfall führen. Die gefährlichen Blitzströme und Überspannungen müssen kontrolliert und zerstörungsfrei abgeleitet werden.

Notwendigkeit von Blitz- und Überspannungsschutz

Um die Investitionen zu schützen, ist ein fachgerechter Blitz- und Überspannungsschutz erforderlich. In der VdS-Richtlinie 2010 werden Maßnahmen zum Blitz- und Überspannungsschutz für PV-, Biogas- und Windkraft-Anlagen gefordert . Vom Gesetzgeber werden in der Landesbauordnung (LBO) Blitz- und Brandschutz für öffentliche Gebäude definiert.
