OEM-Antriebslösungen 25.11.2021, 15:33 Uhr

Gehäuselose Servomotoren für hohe Leistungsanforderungen

Eine Baureihe gehäuseloser Servomotoren ist für den direkten Einbau in OEM-Maschinen geeignet. Mögliche Einsatzgebiete sind Robotik oder Werkzeugmaschinen.

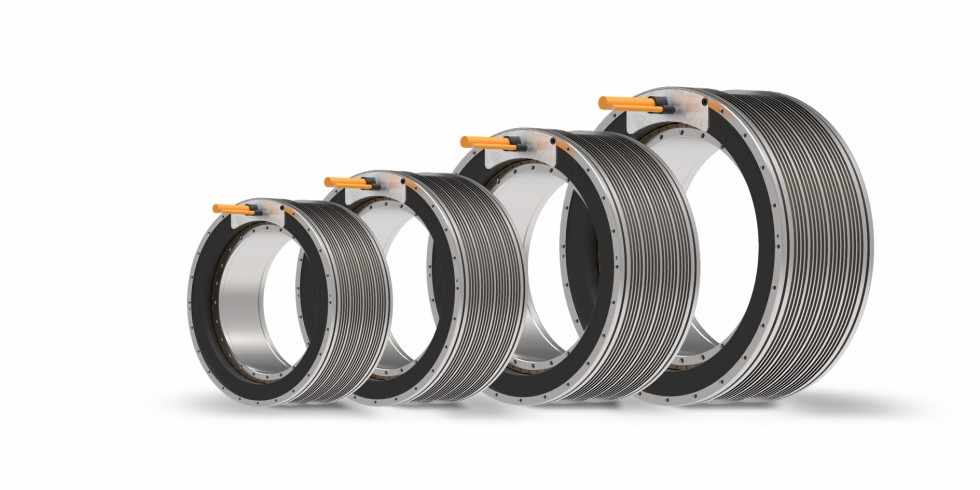

Die gehäuselose Servomotoren gibt es in den Baugrößen 290, 360, 420 und 530 mm. Foto: Wittenstein SE

Die gehäuselose Servomotoren gibt es in den Baugrößen 290, 360, 420 und 530 mm.

Foto: Wittenstein SE

Die neuen gehäuselosen Servomotoren der Baureihe Cyber-Kit-Line-Large Cyber-Kit-Line-Large der Wittenstein cyber motor GmbH sind für den direkten Einbau in OEM-Maschinen und speziell auf Anwendungen mit erhöhten Leistungsanforderungen ausgelegt. Das Motordesign der Cyber-Kit-Line-Large ohne Gehäuse und Lagerung eröffne in Verbindung mit den großen Hohlwellendurchmessern zahlreiche antriebstechnische Gestaltungsmöglichkeiten. Als hochdynamische Antriebslösungen seien die Torque-optimierten Frameless-Motoren unter anderem für den Einsatz in der Robotik, bei Aktuatoren sowie vor allem in Werkzeugmaschinen geeignet.

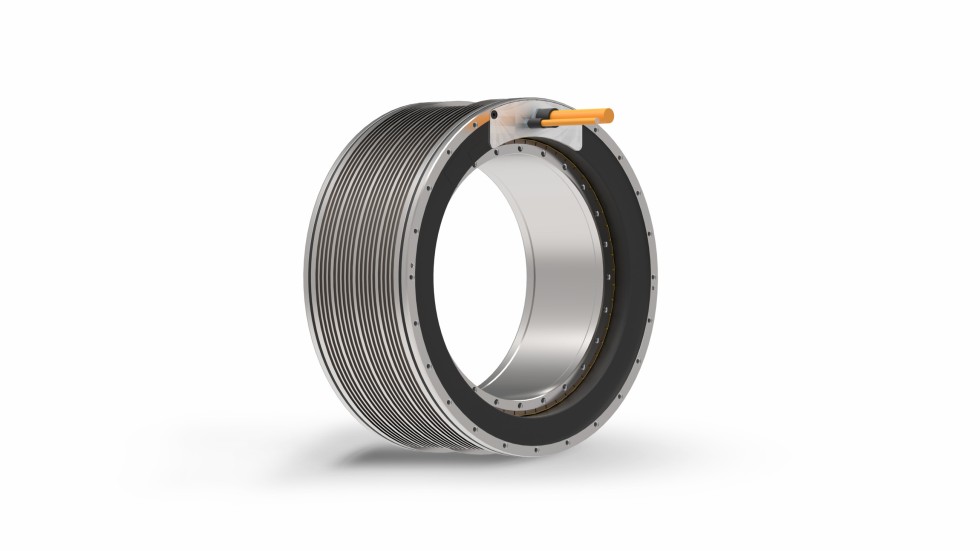

Die Direktantriebe sind für die Anwendung beispielsweise in Werkzeugmaschinen, Robotikanwendungen und Aktuatoren geeignet.

Foto: Wittenstein SE

Top Stellenangebote

Zur Jobbörse
Niedersächsische Landesamt für Bau und Liegenschaften-Firmenlogo
Ingenieure (m/w/d) Architektur / Bauingenieurwesen Niedersächsische Landesamt für Bau und Liegenschaften
Hannover Zum Job
Landeshauptstadt Stuttgart-Firmenlogo
Projektleiter*in Architektur für öffentliche Bauten (m/w/d) Landeshauptstadt Stuttgart
Stuttgart Zum Job
Landeshauptstadt Stuttgart-Firmenlogo
Projektleiter*in Elektrotechnik und Versorgungstechnik (m/w/d) Landeshauptstadt Stuttgart
Stuttgart Zum Job
PYUR - Tele Columbus Betriebs GmbH-Firmenlogo
Projektleiter Netzqualität (all genders) PYUR - Tele Columbus Betriebs GmbH
Leipzig, Dresden Zum Job
WACKER-Firmenlogo
Ingenieur Verfahrenstechnik / Maschinenbau (w/m/d) WACKER
Burghausen Zum Job
Umicore AG & Co. KG-Firmenlogo
Electrical and Instrumentation Engineer (m/w/d) Umicore AG & Co. KG
Hanau-Wolfgang Zum Job
SWM Services GmbH-Firmenlogo
Inbetriebsetzungsleiter*in Verfahrenstechnik (m/w/d) SWM Services GmbH
München Zum Job
Panasonic Industrial Devices Europe-Firmenlogo
Automotive Software Engineer (m/f/d) Hybrid Panasonic Industrial Devices Europe
Lüneburg Zum Job
TÜV Rheinland-Firmenlogo
Ingenieur*in als Sachverständige*r Aufzugsprüfung (w/m/d) TÜV Rheinland
München Zum Job
TÜV Rheinland-Firmenlogo
Produktmanager*in Werkzeuge und Gartengeräte (w/m/d) TÜV Rheinland
Nürnberg Zum Job
TÜV Rheinland-Firmenlogo
Ingenieur*in als Sachverständige*r Elektrotechnik - Baurecht TÜV Rheinland
Nürnberg Zum Job
Kölner Verkehrs-Betriebe AG-Firmenlogo
Projektingenieur (w/m/d) Planung/Bauleitung Bahnstromversorgung Kölner Verkehrs-Betriebe AG
Kölner Verkehrs-Betriebe AG-Firmenlogo
Ingenieur (w/m/d) Elektrotechnik Kölner Verkehrs-Betriebe AG
DUNGS-Firmenlogo
Entwickler Embedded Software (m/w/d) DUNGS
Urbach, Hagen Zum Job
Frankfurt University of Applied Sciences-Firmenlogo
Professur (Bes. Gr. W2 HBesG) für das folgende Fachgebiet: Künstliche Intelligenz in Kommunikationsnetzen Frankfurt University of Applied Sciences
Frankfurt am Main Zum Job
DUNGS-Firmenlogo
Servicetechniker (m/w/d) DUNGS
Südwestfalen Zum Job
DUNGS-Firmenlogo
Software Engineer Automation C# (m/w/d) DUNGS
Berliner Wasserbetriebe-Firmenlogo
Leitung (w/m/d) Schwerpunktwasserwerk Beelitzhof Berliner Wasserbetriebe
HAMAMATSU Photonics Deutschland GmbH-Firmenlogo
Support & Applikations Ingenieur für Digitale Pathologie Systeme (m/w/d) HAMAMATSU Photonics Deutschland GmbH
Herrsching am Ammersee Zum Job
Berliner Wasserbetriebe-Firmenlogo
Ingenieur:in Projektsteuerung (w/m/d) Berliner Wasserbetriebe

Die Baureihe Cyber-Kit-Line-Large ergänze die Baureihe Cyber-Kit-Line-Small. OEMs können so gehäuselose Servomotoren unterschiedlichster Leistungsdimensionen aus einer Hand individuell auf die jeweilige kinematische Anforderung sowie die konkrete Einbau- und Umgebungssituation ausgelegen und direkt in ihre Maschinen integrieren. Zusätzlich stehe bei der Auswahl des passenden Motors die Beratungskompetenz von Wittenstein cyber motor zur Verfügung.

Modular konzipierte Baureihe

Die Baureihe Cyber-Kit-Line-Large ist modular konzipiert. So sind die gehäuselosen Servomotoren der Spannungsklasse 560 V in vier Baugrößen von 290 bis 530 mm, verschiedenen Baulängen zwischen 50 und 200 mm und vier Hohlwellendurchmessern zwischen 220 und 420 mm verfügbar. Letztere ermöglichen es, Anschlusskabel beispielsweise von Greifelementen oder Sensoren sowie Lichtleiter oder pneumatische Druckluft- oder Vakuumschläuche im Inneren der Maschinenkonstruktion platzsparend zu führen. Integriert sind PT1000– und PTC-Temperaturfühler für die thermische Zustandsüberwachung.

Das Spektrum des maximalen Drehmoments der Motoren erstreckt sich von 1000 bis über 9.000 Nm. Die spezifizierten Drehzahlen reichen bis 250 min−1. Die Cyber-Kit-Line-Large ist mit gängigen Servoregler-Herstellern funktionsfähig, während die Cyber-Kit-Line-Small-Motoren zusätzlich mit den kompakten Servoreglern der cyber-simco-drive 2-Produktfamilie kompatibel sind. Sie ermöglichen die Umsetzung hochdynamischer Antriebsanwendungen in höheren Leistungsbereichen.

Verbesserte Temperaturabführung

Der Komplett-Verguss der einteilig, segmentfrei aufgebauten Motoren stellt, wie Wittenstein ausführt, höchste Robustheit und Langlebigkeit sicher. Selbst bei Höchstleistung und Erreichen der spezifizierten Wicklungstemperatur bleibe der Wärmeeinfluss auf Umgebungsbauteile gering. Die verbesserte Temperaturabführung – bei Bedarf unterstützt durch einen optionalen, geschlossenen Kühlmantel – gewährleiste die von OEMs geforderte Industrietauglichkeit, Zuverlässigkeit und Langlebigkeit der Motoren.

Auch an deren energieeffizientes Design wurde den Angaben zufolge gedacht: so ist der für den Betrieb erforderliche Nennstrom bis zu 15 % geringer als bei anderen, marktgängigen Lösungen – und die Verlustleistung ist im Vergleich sogar um bis zu 25 % reduziert.

Von Wittenstein/Udo Schnell
