TA-Smart: Neues Regelventil mit einzigartiger Funktionsvielfalt

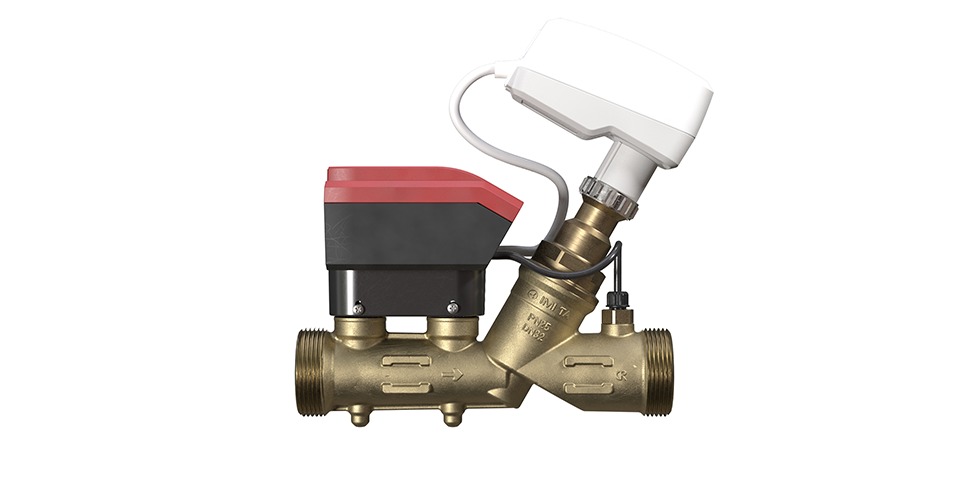

TA-Smart ist das neue 2-Wege-Regelventil mit einer einzigartigen Verknüpfung diverser Funktionen der Marke IMI TA.





Es kann unterschiedliche Parameter wie z. B. Übertragungsleistung, Durchflussmenge oder Ventilstellung regeln. Dabei zeichnet sich das Ventil mit seiner gleichprozentigen Kennlinie durch eine außergewöhnlich hohe Regelgenauigkeit aus. Diese zeigt sich besonders bei niedriger Durchflussmenge unterhalb von 30 % der Nenndurchflussmenge und ist hier wesentlich besser als bei vergleichbaren Ventilen am Markt. Darüber hinaus lassen sich mit TA-Smart neben der Durchflussmenge auch die Leistung und die Vor- und Rücklauftemperatur bzw. die Temperaturdifferenz Δt messen. Die Genauigkeit bei der Leistungsaufzeichnung erreicht dabei die Werte eines Wärmemengenzählers. Damit eignet sich das Ventil optimal zum Energiemonitoring. Der hydraulische Abgleich erfolgt automatisch, indem die Ventile mit den zuvor berechneten, erforderlichen Durchflussmengen programmiert werden. Die BACnet oder ModBUS‑Schnittstellen erlauben eine Anbindung an die Gebäudeleittechnik um z. B. die Steuerung oder eine Datenanalyse an zentraler Stelle auszuführen. Eine MQTT-Schnittstelle in der TA-Cloud ermöglicht den Datenaustausch für Analysezwecke und zur Unterstützung von Energiemonitoringmaßnahmen. Die Parametrierung und Inbetriebnahme der Ventile erfolgt mit einem Smartphone über die herstellereigene HyTune-App.

Foto: IMI Hydronic Engineering

Foto: IMI Hydronic Engineering

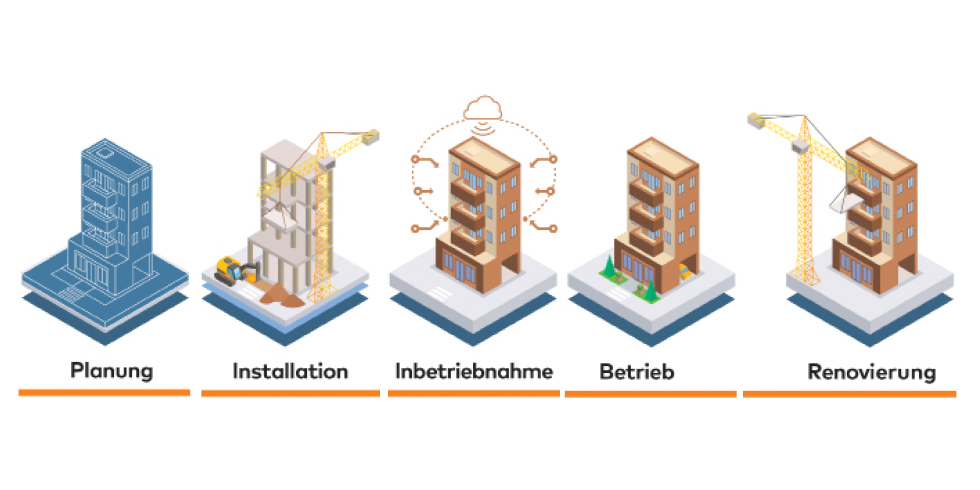

Die kompakte Bauform erlaubt eine leichte Montage selbst an schwer zugänglichen Stellen. Auch die nachträgliche Installation in eine bestehende Anlage ist problemlos realisierbar und ermöglicht deren stetige Optimierung während des ganzen Lebenszyklus des Gebäudes. Denn so lassen sich nötige Anpassungen der Reglereinstellung – z.B. aufgrund von Modifikationen im System oder einer neuen Heiz‑/Kühllast durch bauliche Veränderungen – einfach umsetzen. Somit profitieren Betreiber jederzeit von der Effizienz und der Energieeinsparung eines optimal einregulierten hydraulischen Systems.

TA-Smart eignet sich für Warm- und Kaltwassersysteme mit Wasser sowie Wasser-Glykol-Gemischen als Medium. Das Modell DN32 zum Beispiel, kann sehr geringe Wassermengen bis zu 50 l/h regeln. Die Messung der Durchflussmenge erfolgt dabei mit der aktuell genauesten Methode Ultraschall. Das Messsystem des Regelventils wurde eigens vom Hersteller entwickelt. Über die integrierte Smart-Box werden die Messdaten an den Motor und den internen Speicher bzw. die Gebäudeleittechnik übermittelt. Das Zeitintervall des Datenmonitorings der einzelnen Messungen kann individuell je nach Bedarf bzw. Zweck festgelegt werden. Neben dem Energiemonitoring lassen sich die ausgelesenen Daten auch zur Fehleranalyse nutzen.

ta-smart.imi-hydronic.com/de-de.

Foto: IMI Hydronic Engineering

Foto: IMI Hydronic Engineering

Über IMI Hydronic Engineering

IMI Hydronic Engineering Deutschland GmbH (ehemals TA Heimeier GmbH) ist globaler Anbieter und Spezialist für hydronische Verteilungssysteme und Raumtemperaturregelungen. Das Unternehmen versteht, dank langjähriger Erfahrung, die verschiedenen Aspekte der hydronischen Verteilung und ist kompetenter Ansprechpartner für die Optimierung und Effizienzsteigerung von HLK-Systemen. Durch den Zusammenschluss der Marken IMI Pneumatex, IMI TA und IMI Heimeier im Jahr 2011 wurde das Know-how für die Bereiche Druckhaltung, Schmutzabscheidung, Entgasung, Einregulierung und Regelung sowie Thermostatische Regelung gebündelt. Unsere Partner aus Handwerk, Handel und Planung erhalten Systemlösungen aus einer Hand. Bereits seit der Unternehmensgründung vor über 85 Jahren setzen wir auf langlebige, qualitativ hochwertige Produkte. Diese Philosophie spiegelt sich in der Auswahl der Rohmaterialien, den ressourcenschonenden Produktionsprozessen und nicht zuletzt in der Technologie der Produkte wider. Wir helfen unseren Partnern dabei, energieeffiziente und wirtschaftliche Heizungssysteme zu gestalten.
