Gemeinschaftliche Privatpraxis in Ahaus

Hybridtechnologie von BRÖTJE sichert effiziente Wärmeversorgung

Foto: August Brötje GmbH

Foto: August Brötje GmbH

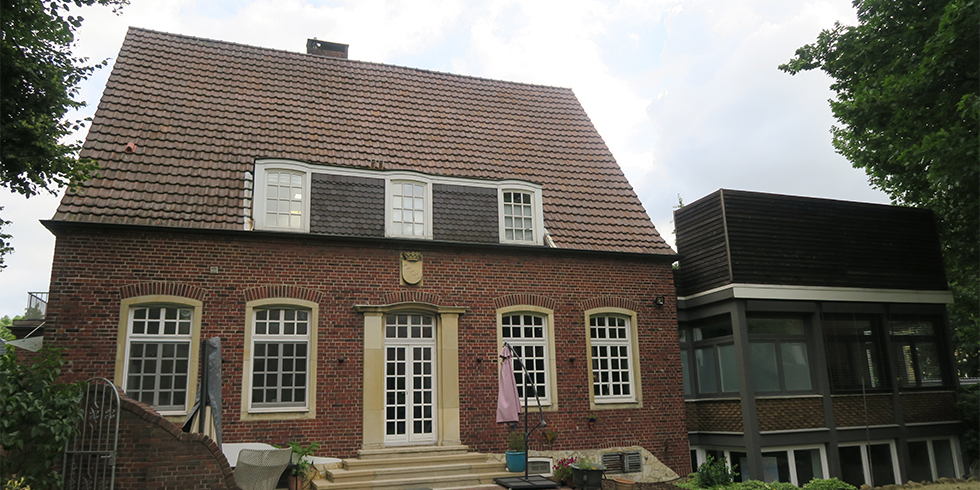

Gelungene Architektur inklusive: Das Praxis- und Wohngebäude wurde 1932 errichtet und in den Achtzigerjahren erweitert. Foto: August Brötje GmbH

Gelungene Architektur inklusive: Das Praxis- und Wohngebäude wurde 1932 errichtet und in den Achtzigerjahren erweitert.

Foto: August Brötje GmbH

In Ahaus im westlichen Münsterland bezog das Ärztepaar Dr. med. Klaus Strömer – Dermatologe, Allergologe sowie Umweltmediziner und diplomierter Gesundheitsökonom – und die Orthopädin Dr. med. Beate Helgers ein großzügig geschnittenes Backsteingebäude aus den 1930er-Jahren. Nach umfangreichen Umbaumaßnahmen befinden sich nun zwei Arztpraxen sowie eine Wohneinheit mit Schwimmbad auf einer Wohn- und Nutzfläche von ca. 690 m². Die Praxisräumlichkeiten umfassen neben dem Labor einen Funktions- und OP-Raum sowie zahlreiche Sprech- und Behandlungszimmer im ersten Obergeschoss sowie fünf Behandlungsräume im Tiefparterre, die allesamt barrierefrei zu erreichen sind. Im Zuge des Umbaus wurde auch die Heizungsanlage erneuert und als Hybridsystem ausgelegt. Die Betreiber legten dabei besonderen Wert auf hohe Energieeffizienz und Komfort.

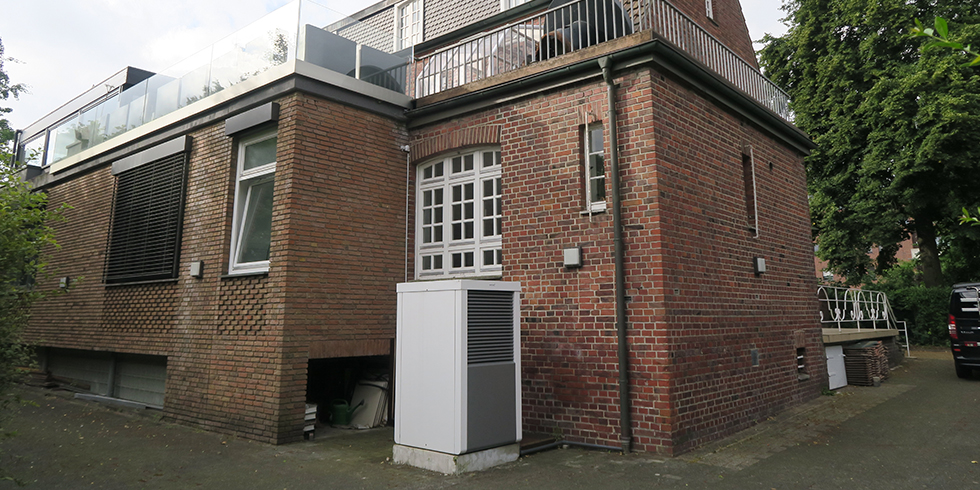

Etwas versteckt: Der schalloptimierte Monoblock der Brötje BLW NEO 18 steht im Hinterhof. Foto: August Brötje GmbH

Etwas versteckt: Der schalloptimierte Monoblock der Brötje BLW NEO 18 steht im Hinterhof.

Foto: August Brötje GmbH

Heizungstechnik vom Feinsten

In der Planungsphase ließ sich das Medizinerpaar von einem erfahrenen Expertenteam beraten und schließlich von einer hybriden Heizungsanlage überzeugen. Federführend war hier Marcel Medding, Inhaber der Medding Haustechnik aus Dorsten, der vom BRÖTJE TA (Techn. Außendienst), Pirieno Domina, und Dipl.-Ing. Olaf Graventein unterstützt wurde. Letzterer ist geschäftsführender Gesellschafter der Oskomera GmbH mit einschlägiger Erfahrung in der Einrichtung von ärztlichen Praxen. Nach gemeinsamen Beratungen kam eine Wärmepumpe vom Typ BLW NEO 18 in Verbindung mit dem Gas-Brennwertgerät WGB 70i als Hybridlösung von BRÖTJE zum Einsatz. Dipl.-Ing. Graventein wörtlich: „Diese Kombination arbeitet besonders betriebssicher, effizient und leise. Der letzte Aspekt war uns sehr wichtig, da die Patienten der Praxen keinen unnötigen Geräuschemissionen ausgesetzt sein sollen.“

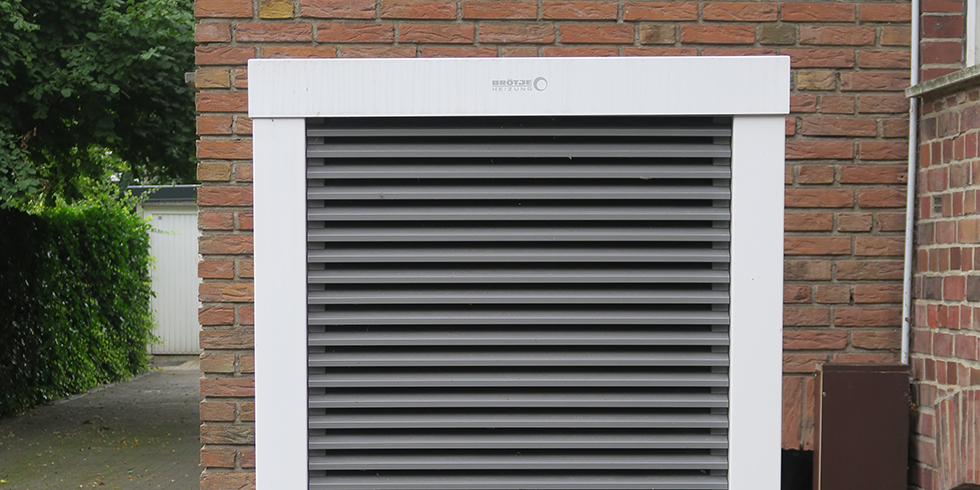

Die optimierte Gehäusekonstruktion sorgt für äußerst geringe Betriebsgeräusche. Ermöglicht wird das u. a. durch einen leisen Eulenflügelventilator. Foto: August Brötje GmbH

Die optimierte Gehäusekonstruktion sorgt für äußerst geringe Betriebsgeräusche. Ermöglicht wird das u. a. durch einen leisen Eulenflügelventilator.

Foto: August Brötje GmbH

BRÖTJE BLW NEO 18

Installiert wurde die Hybridanlage vom Heizungsbauer Marcel Medding. Die Monoblock-Geräte arbeiten modulierend, Kompressor und Ventilator passen ihre Leistung stufenlos an. Spezielle Ventilatorblätter im Eulenflügel-Design erzeugen selbst bei Volllast nur einen extrem niedrigen Schallleistungspegel.

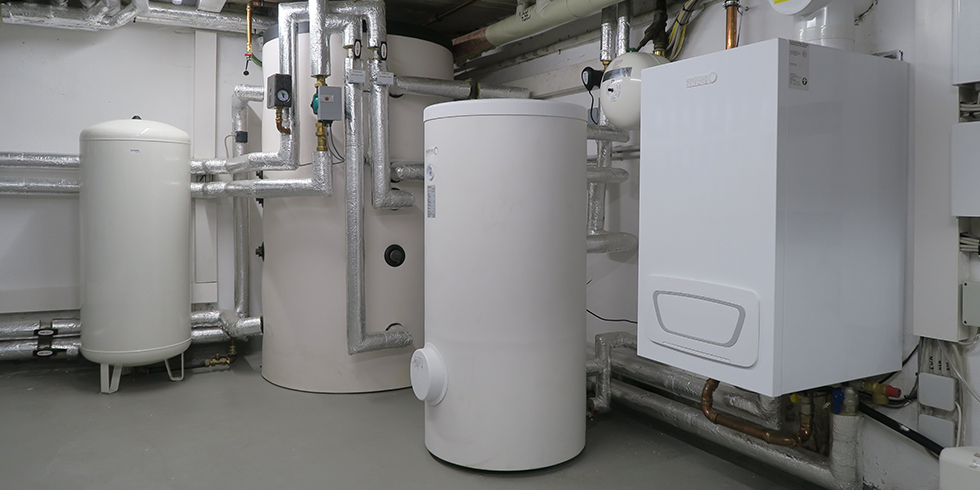

Ausreichend Platz im Heizungskeller: Vorn rechts das Gas-Brennwertgerät WGB 70 i von BRÖTJE, links daneben der Warmwasserspeicher BS 200 C und der Pufferspeicher mit 716 Liter Nutzvolumen. Foto: August Brötje GmbH

Ausreichend Platz im Heizungskeller: Vorn rechts das Gas-Brennwertgerät WGB 70 i von BRÖTJE, links daneben der Warmwasserspeicher BS 200 C und der Pufferspeicher mit 716 Liter Nutzvolumen.

Foto: August Brötje GmbH

Die BLW NEO 18 von BRÖTJE überzeugt zudem mit moderner und exakt aufeinander abgestimmter Technik; sie bedient ein Leistungsspektrum bis 18 kW. Ein bislang einzigartiges System mit zwei im Verbund arbeitenden Wärmetauschern gewinnt aus dem Kältekreislauf je nach Modulation 3 bis 5 % zusätzliche Energie und sorgt damit für herausragende Leistungszahlen. Dadurch erreicht das Gerät einen COP über 4,25 bei A2/W35.

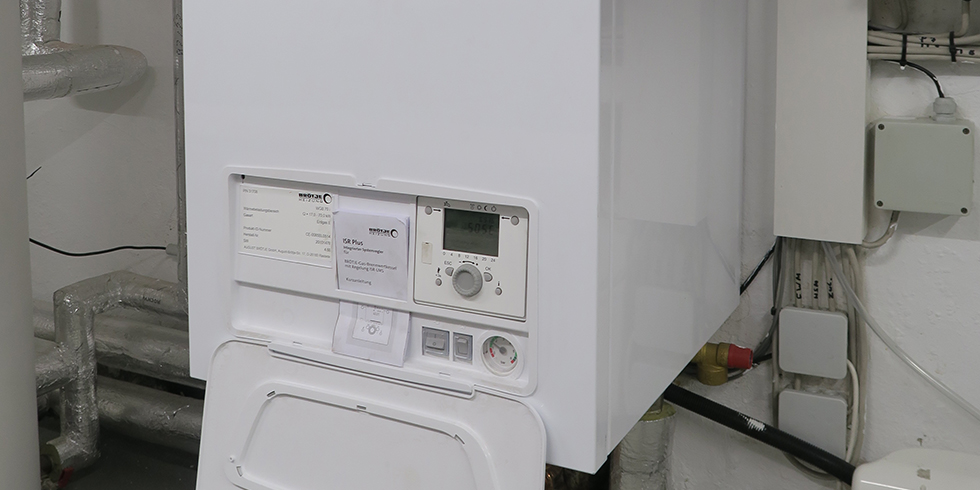

Der WGB 70i zeichnet sich als wandhängender Wärmeerzeuger durch sein geringes Gewicht von 72 kg und die kompakten Abmessungen aus. Foto: August Brötje GmbH

Der WGB 70i zeichnet sich als wandhängender Wärmeerzeuger durch sein geringes Gewicht von 72 kg und die kompakten Abmessungen aus.

Foto: August Brötje GmbH

Angeboten wird die Luft-Wasser-Wärmepumpe BLW NEO in drei Heizleistungsgrößen: 8, 12 und 18 kW. Ein großzügig dimensionierter Verdampfer mit intelligenten Abtaufunktionen ermöglicht einen einfriersicheren Betrieb im Winter. Das Expansionsventil wird mithilfe der innovativen DSI-Technologie immer dem Optimum angepasst. Die Einsatzgrenzen liegen zwischen -25 und +45 °C.

Die Wärmeverteilung erfolgt über acht Heizkreise einschließlich einer Systemtrennung für die Beheizung des Schwimmbads. Foto: August Brötje GmbH

Die Wärmeverteilung erfolgt über acht Heizkreise einschließlich einer Systemtrennung für die Beheizung des Schwimmbads.

Foto: August Brötje GmbH

Hybrid setzt sich durch

In der hier beschriebenen Hybridanlage integrierte Marcel Medding bewusst die bewährte Gas-Brennwerttechnik, die in Form des wandhängenden BRÖTJE WGB 70 i zum Einsatz kommt. Das Gerät zeichnet sich neben der kompakten Abmessung durch besonders geräuscharmen und effizienten Betrieb aus. Mit einem Nennwärmebelastungsbereich (Hi) von 17 bis 70 kW steht eine enorme Modulationsbreite zur Verfügung, die auch das Schwimmbad im Haus ausreichend mit Wärme versorgt. Um die Hybridkomponenten regelungstechnisch in optimaler Form zu verbinden, bietet die integrierte Systemsteuerung ISR-Plus von BRÖTJE alle Möglichkeiten zum komfortorientierten Betrieb.

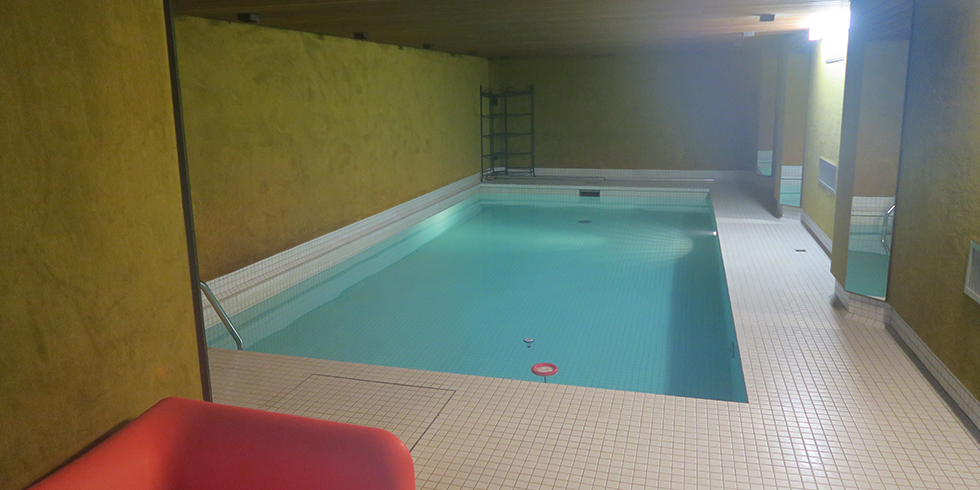

Wird noch saniert: Das Schwimmbad aus den Achtzigerjahren hat bereits Retro-Charakter. Foto: August Brötje GmbH

Wird noch saniert: Das Schwimmbad aus den Achtzigerjahren hat bereits Retro-Charakter.

Foto: August Brötje GmbH

SHK-Fachmann Medding lobt in diesem Zusammenhang ausdrücklich die steckerfertige Installation der wandhängenden Powerbox. Sie beinhaltet den System-Regler NEO RWP inklusive Heizkreis-Regelung für einen Pumpenheizkreis, Statusüberwachung, Systemdiagnose und Fehlererkennung. Zudem stehen fünf Wochenzeitschaltprogramme für bis zu drei Heizkreise, Trinkwassererwärmung und Zirkulationspumpe serienmäßig zur Verfügung. Auch die Anforderung eines zweiten Wärmeerzeugers ist über die NEO-RWP möglich. Sein Fazit: „Das ist zeitsparend in der Montage und problemlos in der Einstellung“.

Heizungsfachmann Marcel Medding erläutert dem Betreiber die intuitive Bedienung: Zwei Taster und ein Handrad genügen, um die Wärmepumpe zu regeln. Foto: August Brötje GmbH

Heizungsfachmann Marcel Medding erläutert dem Betreiber die intuitive Bedienung: Zwei Taster und ein Handrad genügen, um die Wärmepumpe zu regeln.

Foto: August Brötje GmbH

Wärmeverteilung über acht Heizkreise

Zur Raumheizung beladen die Wärmeerzeuger einen Pufferspeicher mit 716 Liter Nutzvolumen. Die Wärmeverteilung erfolgt daraus über acht Heizkreise. Flachheizelemente kommen in dem Gebäude ebenso zum Einsatz wie eine Fußbodenheizung auf einer Fläche von etwa 280 m². Die Wärmeabgabe in den Räumlichkeiten der orthopädischen Praxis erfolgt ausschließlich über dieses System. Durch die großflächige Übertragung mit niedriger Vorlauftemperatur kann die Wärmepumpe von BRÖTJE stets im energieeffizientesten Temperaturbereich betrieben werden. Höhere Vorlauftemperaturen sowie die Trinkwassererwärmung werden in der hier beschriebenen Hybridanlage vornehmlich durch das Gas-Brennwertgerät WGB 70 i erzeugt. Außerdem lässt sich durch die Flächenheizung die Raumtemperatur um ca. zwei Grad absenken, ohne dass es zu Komforteinbußen kommt. Darüber hinaus ergeben sich im Vergleich zu Heizkörpern weniger Luftbewegungen, sodass weniger Staub oder andere Partikel in der Praxis aufgewirbelt werden.

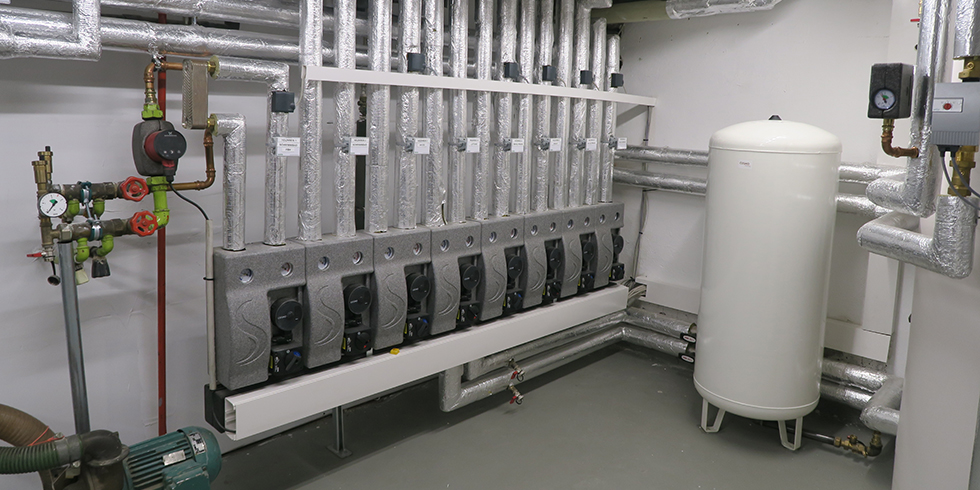

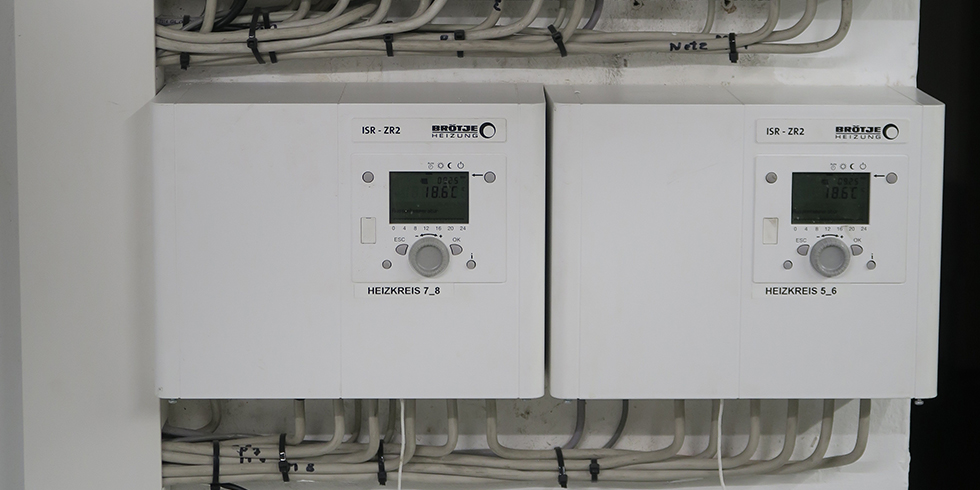

Alles geregelt: Die Steuerung der acht Heizkreise erfolgt mit den Systemregelern ISR HSM M sowie den Modulen ZR 2 von Brötje. Foto: August Brötje GmbH

Alles geregelt: Die Steuerung der acht Heizkreise erfolgt mit den Systemregelern ISR HSM M sowie den Modulen ZR 2 von Brötje.

Foto: August Brötje GmbH

Zur Warmwasserbereitung wurde ein 200 Liter fassender System-Trinkwasserspeicher mit der Bezeichnung HydroComfort BS 200 C von BRÖTJE montiert. Er verfügt über eine Heizwendel sowie eine wasserseitige Emaillierung gemäß DIN 4753.

Zufriedene Gesichter (v.l.n.r.): Heizungsfachmann Marcel Medding, Dr. med. Klaus Strömer mit dem Planer Dipl.-Ing. Olaf Graventein. Foto: August Brötje GmbH

Zufriedene Gesichter (v.l.n.r.): Heizungsfachmann Marcel Medding, Dr. med. Klaus Strömer mit dem Planer Dipl.-Ing. Olaf Graventein.

Foto: August Brötje GmbH

Fazit

Mit der Luft-Wasser-Wärmepumpe BLW NEO 18 sowie dem Gas-Brennwertkessel WGB 70i haben Dr. med. Beate Helgers und Dr. med. Klaus Strömer eine hybride Heizungsanlage gefunden, die ihre Ansprüche erfüllt. Als technisches Herzstück des Praxis- und Wohngebäudes garantiert die Hybridanlage von BRÖTJE rund um die Uhr die sichere Bereitstellung einer ausreichenden Warmwasser- und Wärmemenge.

Dr. med. Klaus Strömer ist erfahrener Hautarzt, Allergologe sowie Umweltmediziner und diplomierter Gesundheitsökonom. Foto: August Brötje GmbH

Dr. med. Klaus Strömer ist erfahrener Hautarzt, Allergologe sowie Umweltmediziner und diplomierter Gesundheitsökonom.

Foto: August Brötje GmbH

Bautafel

  • Objekt Praxis- und Wohngebäude: Fuistingstraße 4 48683 Ahaus
  • Umbauzeit Baubeginn: 2020 Fertigstellung: März 2021
  • Bauherr: Dr. med. Beate Helgers Dr. med. Klaus Strömer
  • Planung und Bauleitung: Oskomera GmbH Dipl.-Ing. Olaf Graventein 46286 Dorsten https://www.oskomera.de/
  • TGA- Planung und Bauleitung: Pierino Domina, TA Brötje Dipl.-Ing. Olaf Graventein
  • Ausführung: Marcel Medding Innungsbetrieb 46286 Dorsten
  • Normheizlast nach EN 12831 Φ HL: 55.421 Watt
  • Hybridanlage: 1 x BRÖTJE BLW NEO 18 1 x BRÖTJE WGB 70 i 1 x BRÖTJE HydroComfort BS 200 C 1 x Juratherm JPSL 825 Pufferspeicher
  • Hersteller: August Brötje GmbH 26180 Rastede https://www.broetje.de/
