Messwerterfassung mittels LoRaWAN und OPC UA 29.09.2022, 07:25 Uhr

Wie Mülheim an der Ruhr im Fernwärmenetz Kosten und CO2-Emissionen reduziert

Die seit Oktober 2021 geltende Fernwärme- oder Fernkälte-Verbrauchserfassungs- und -Abrechnungsverordnung verpflichtet Wärme- und Kältenetzbetreiber zur Digitalisierung der Verbrauchszähler. Der Energieversorger medl hat dafür ein LoRaWAN-Netzwerk aufgebaut.

Grafik: Physec

Grafik: Physec

Das Thema Digitalisierung stellt viele Unternehmen vor große Herausforderungen und Aufgaben, aber auch vor viele Möglichkeiten und Chancen. Insbesondere Stadtwerke oder allgemein kommunale Energieversorger nutzen die Digitalisierung, um eigene Prozesse und Entwicklungen zu optimieren und zu verbessern. So werden durch diese Optimierungsprozesse beispielsweise neue Möglichkeiten und Optionen in Bezug auf die Zählerfernauslesung und nachhaltige Neugestaltung von Wärmenetzen geschaffen. Im Hinblick auf das Voranschreiten und die weltweit steigende Bedeutung der Digitalisierung schreibt die Europäische Union mit dem Ziel der Förderung von Nachhaltigkeit und Ressourcenschonung seit 2012 die Energieeffizienz-Richtlinie (Energy Efficiency Directive, EED) vor. Die EED muss demnach in nationalem Recht erfasst und durchgeführt werden.

Dafür wurde in Deutschland die Fernwärme- oder Fernkälte-Verbrauchserfassungs- und -Abrechnungsverordnung (FFVAV) umgesetzt. Diese ist am 5. Oktober 2021 in Kraft getreten. Diese Verordnung sieht vor, Wärme- oder Kältezähler fernauslesbar zu realisieren. Eine manuelle Ablesung durch Personal wird dadurch redundant. Alle Wärme- und Kältezähler, die davor verbaut wurden, müssen bis zum 31. Dezember 2026 nachgerüstet oder ausgetauscht werden.

Top Stellenangebote

Zur Jobbörse
ITM Isotope Technologies Munich SE-Firmenlogo
Betriebsingenieur / -techniker Gebäudetechnik (f/m/d) ITM Isotope Technologies Munich SE
Garching bei München Zum Job
b+m surface systems GmbH-Firmenlogo
Sales Manager (m/w/d) b+m surface systems GmbH
Eiterfeld Zum Job
Airbus-Firmenlogo
Systemingenieur Mechanical/thermal Architect Optical Instrument (d/m/w) Airbus
Raum Friedrichshafen Zum Job
Airbus-Firmenlogo
IT-Infrastruktur- / Systemadministrator (d/m/w) Airbus
Grafschaft-Gelsdorf Area Zum Job
Airbus-Firmenlogo
Entwickler / Operator (d/m/w) Airbus
Grafschaft-Gelsdorf Area Zum Job
Stadt NÜRNBERG-Firmenlogo
Ingenieur/in (w/m/d) im Bereich Elektrotechnik beim Hochbauamt Stadt NÜRNBERG
Nürnberg Zum Job
Stadt NÜRNBERG-Firmenlogo
Bauingenieur/in (w/m/d) für Tiefbauprojekte beim Servicebetrieb Öffentlicher Raum Nürnberg Stadt NÜRNBERG
Nürnberg Zum Job
Keysight Technologies Deutschland GmbH-Firmenlogo
Solution and Manufacturing Engineer for Optical Test & Measurement (m/f/x) Keysight Technologies Deutschland GmbH
Böblingen Zum Job
Allbau Managementgesellschaft mbH-Firmenlogo
Bauprojektleitung (m/w/d) "Technische Projekte" Allbau Managementgesellschaft mbH
JC Jorisch Consulting Personalberatung-Firmenlogo
Sales Ingenieur (m/w/d) JC Jorisch Consulting Personalberatung
Leipzig Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur Hochfrequenz / Antennensystem (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
ABL GmbH-Firmenlogo
Senior Software Developer (m/w/d) eMobility ABL GmbH
Lauf / Pegnitz bei Nürnberg Zum Job
MSG Krandienst GmbH-Firmenlogo
Technischer Projektleiter (m/w/d) für unsere Kraneinsätze MSG Krandienst GmbH
Josef Schnell GmbH-Firmenlogo
Bauleiter im Tief- und Straßenbau (m/w/d) Josef Schnell GmbH
Ladenburg Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur FFC / FPC (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
Elektror airsystems GmbH-Firmenlogo
Berechnungs-/ Projektingenieur* Antriebsstrang Elektror airsystems GmbH
Ostfildern, Waghäusel Zum Job
Energieversorgung Main-Spessart GmbH-Firmenlogo
Projektmanager*in / Projektentwickler*in für erneuerbare Energielösungen (m/w/d) Energieversorgung Main-Spessart GmbH
Aschaffenburg Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Entwicklungsingenieur Hochfrequenz / Antennensystem (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job
Elektror airsystems GmbH-Firmenlogo
Techniker* Maschinenbau oder Mechatronik (m/w/d) Elektror airsystems GmbH
Waghäusel, Ostfildern Zum Job
über JC Jorisch Consulting Personalberatung-Firmenlogo
Sales Ingenieur (m/w/d) über JC Jorisch Consulting Personalberatung
Leipzig Zum Job

Neue Techniken und Methoden beherrschen

Demnach müssen Stadtwerke und Energieversorger der Verordnung Folge leisten sowie neue Techniken und Methoden beherrschen, damit die neuen Digitalisierungsanforderungen an die Zählerfernauslesung gemeistert werden können. Gleichzeitig bietet die Fernauslesung via Long Range Wide Area Network (LoRaWAN) eine effiziente und kostengünstige Möglichkeit, die Zähler der Verbrauchsseite sowie Erzeugungszähler kleinerer Anlagen – bei denen eine Ausstattung mit einer Steuerung wie der „S7“ von Siemens und übergeordneten Leitsystemen wie dem „WinCC“ von Siemens unverhältnismäßig wäre – in beispielsweise Energiedatenmanagementsysteme zu überführen.

Um nicht nur den Digitalisierungsanforderungen, sondern auch den Stand der Technik zukünftig mit adäquater und sicherer Herangehensweise umzusetzen, kooperiert die medl GmbH, ein Energieversorger aus Mülheim a. d. Ruhr, seit 2020 mit dem Bochumer IT-Security-Start-up Physec. Der Fokus von Physec liegt hierbei nicht nur auf der Digitalisierung und Optimierung des Zählerwesens, sondern auch auf der Absicherung neuer digitaler Kommunikationsstandards.

19 Nahwärmenetze unterschiedlicher Größe

Gemeinsam mit der dem IT-Unternehmen baut medl seit 2021 kontinuierlich ein zusammenhängendes flächendeckendes LoRaWAN-Netz aus, um perspektivisch alle Wärmemengenzähler nahtlos auszulesen und die Anforderungen der EED und FFVAV zu erfüllen. Der Energieversorger aus Mülheim a. d. Ruhr betreibt im Stadtgebiet und in der Umgebung derzeit 19 Nahwärmenetze unterschiedlicher Größe.

Die Netzgrößen reichen dabei von Kleinstnetzen mit vier Übergabestationen bis hin zum großen Netz im Innenstadtbereich mit 300 Übergabestationen. Insgesamt werden gut 700 Übergabestationen mit Wärme versorgt.

Offener IoT-Kommunikationsstandard

Zur Überwachung und Optimierung dieser Stationen stellt LoRaWAN eine ideale Funktechnik dar und kann Informationen selbst aus den schwer zugänglichen Orten erheben und übertragen. LoRaWAN selbst ist ein offener IoT-Kommunikationsstandard aus der Kategorie Low Power Wide Area Network (LPWAN), der durch eigene Besonderheiten Reichweiten von bis zu 10 km mit maximal 25 mW Sendeleistung erreicht. Die Sendeleistung ist um den Faktor 80 geringer als bei 3G/4G-Mobilfunkgeräten und um den Faktor 4 bis 40 im Vergleich zu WLAN. Deshalb ist auch die elektromagnetische Strahlenbelastung bei LoRaWAN deutlich niedriger als bei den anderen genannten Technologien. Zudem weist die Technologie auch eine ausgezeichnete Gebäudedurchdringung auf, wodurch sie sich ideal für den Einsatz in tief gelegenen Räumen eignet.

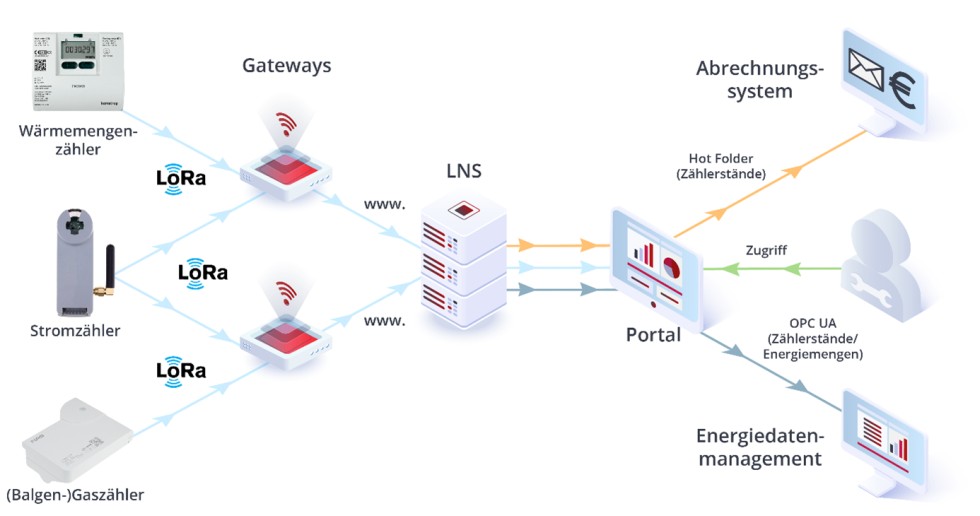

Architektonischer Aufbau eines LoRaWAN-Netzes der medl GmbH. Grafik: medl/Physec

Bei der Zusammenarbeit zwischen der medl und der Physec unterstützt Letztere beim Netzaufbau und stellt die Software im Sinne des LoRaWAN-Netzwerk-Servers (LNS) wie auch die IoT-Serviceplattform „IoTree“ zur Verfügung. Bei IoT (Internet of Things) handelt es sich um die Schnittstelle zwischen der physischen und der digitalen Welt. In der physischen Welt werden über verschiedene IoT-Hardware wie fernauslesbare Zähler Daten gesammelt und über die entsprechenden Gateways und den LoRaWAN-Netzserver an die IoT-Serviceplattform gesendet. Dort werden die gesammelten Daten aggregiert, gesichert und in der digitalen Welt nutzbar gemacht. Medl baut hauptverantwortlich das LoRaWAN-Netz auf und betreibt Gateways und Sensoren.

Eine Besonderheit bei LoRaWAN-Netzen ist der dezentrale Empfang von drahtlos übertragbaren Informationen, wie Messdaten von funkfähigen Wärmemengenzählern. Es existiert zwischen Endgeräten wie Wärmemengenzählern und Gateways keine 1:1-, sondern eine 1:n-Beziehung, sodass Informationen und Daten von allen Gateways in Reichweite empfangen werden können. Diese Informationen und Daten werden über das Internet (Ethernet oder Mobilfunk) in eine aus dem LNS und dem Portal bestehende Plattform übermittelt. Im LNS werden die Pakete validiert und dem Portal zur Verfügung gestellt. Ab hier lassen sich die Daten je nach Anwendungsfall auf verschiedene Arten zur Verfügung stellen und sind so jederzeit zum Abruf bereit.

Umfangreiches Energiedatenmanagement

Für die technische wie auch kaufmännische Betriebsführung der Nahwärmenetze baut der Mülheimer Energieversorger ein umfangreiches Energiedatenmanagement mit dem Siemens-Tool „EnMPro“ (Simatic Energy Manager Pro) auf. Dies ermöglicht die Einbindung von Datenpunkten über verschiedene Schnittstellen. Die von zuvor bereits aufgebauten Steuerungen und Leitsysteme von Siemens sind von Anfang an Teil des Systems und lassen sich über die verschiedenen Schnittstellen wie Open Platform Communication Unified Architecture (OPC UA), mit einer beliebigen Anzahl an Geräten erweitern.

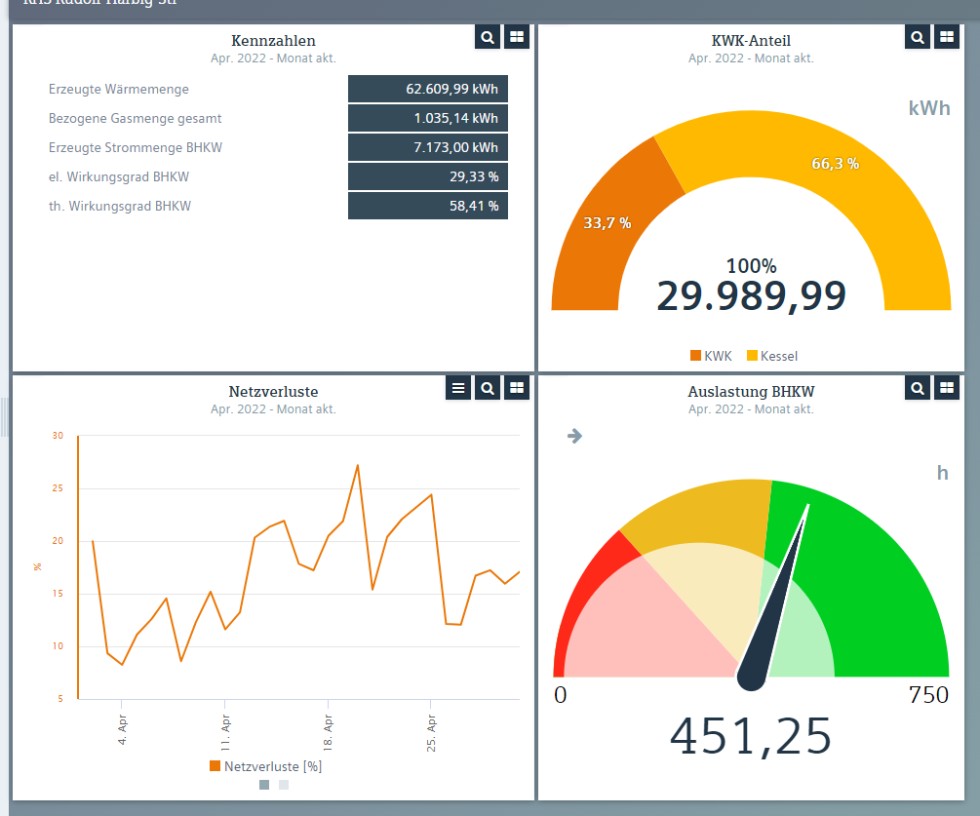

Beispielhaftes Dashboard der Weboberfläche von EnMPro. Grafik: EnMPro/medl
